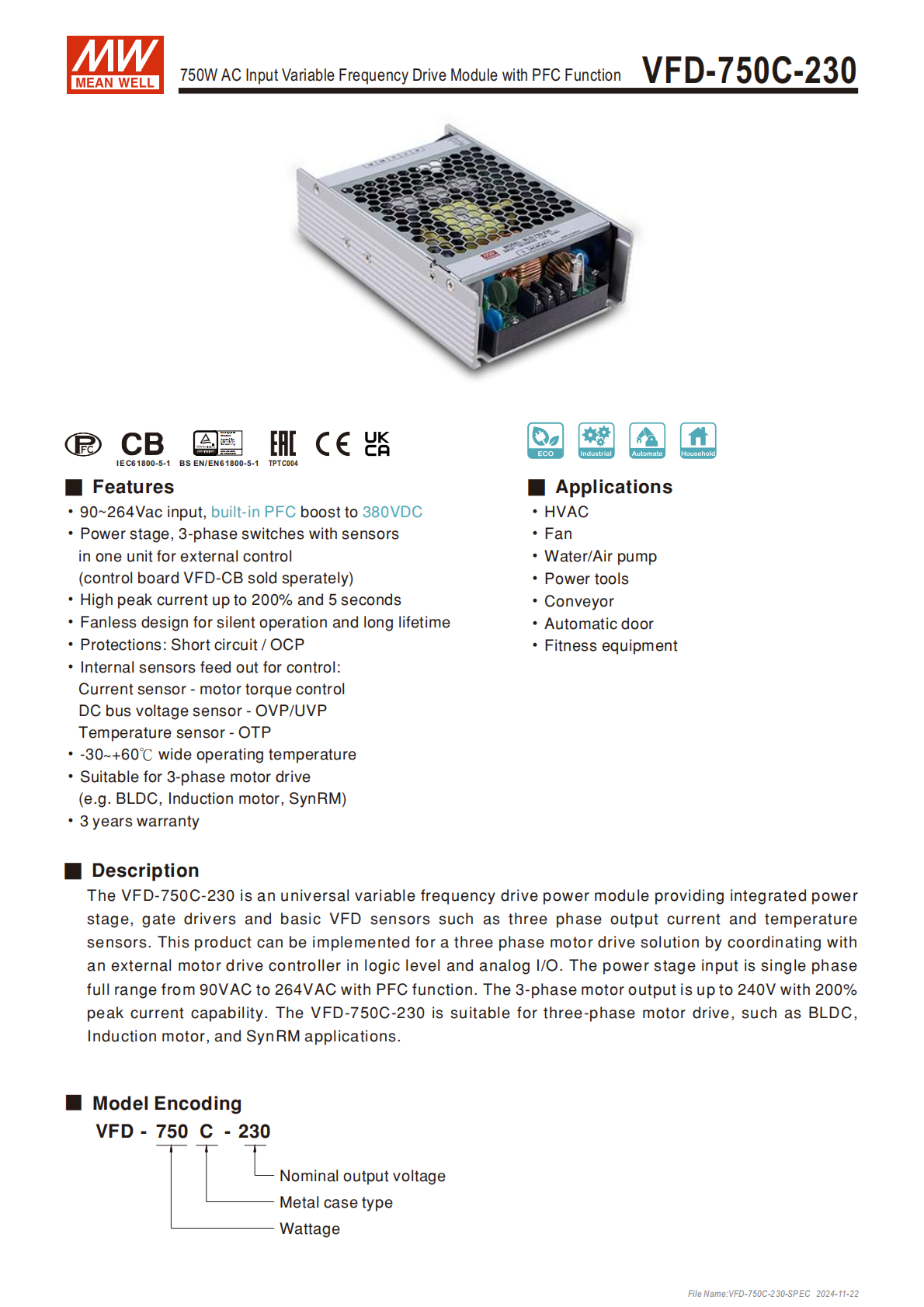

明緯 VFD-750C-230是一款 750W 帶PFC 功能的交流輸入變頻驅動器，輸入為90~264VAC 單相，可升壓至380VDC直流總線，三相輸出最高 240V，額定電流 3A、200% 峰值電流（6A）可持續 5 秒，采用無風扇設計，工作溫度寬至 **-30~+60℃，內置電流、直流總線電壓、溫度三類傳感器及短路 / 過流保護，適配BLDC、感應電機、同步磁阻電動機 ** 等三相電機，擁有 3 年保固，廣泛應用于暖通空調、泵體、輸送機等場景，需搭配外部控制板（VFD-CB 單獨出售）實現控制，安裝需依托鋁板或強制風冷保障散熱。
明緯 VFD-750C-230是一款集成Power stage、柵極驅動器和基礎傳感器的通用 750W 變頻驅動電源模塊，核心搭載PFC（功率因數校正）功能，為三相電機提供驅動解決方案，需通過邏輯電平、模擬 I/O 與外部電機驅動控制器配合使用，擁有3 年保固，是全球交易品項，配套控制板VFD-CB 單獨出售。

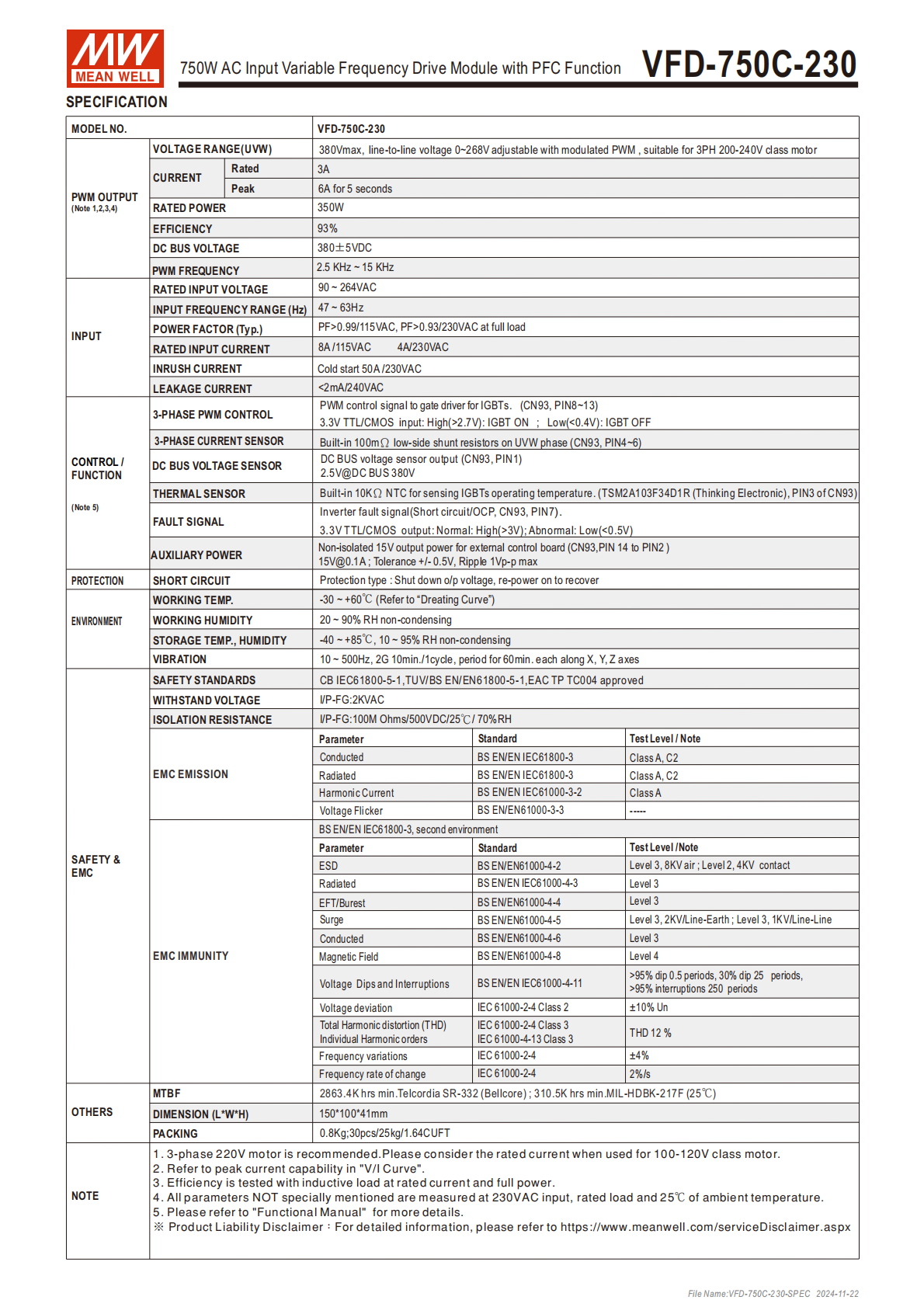

二、核心電氣規格
關鍵參數均在230VAC 輸入、額定負載、25℃ 下測量（特殊說明除外），核心規格如下表：
| 類別 | 關鍵參數 |
|---|---|
| 輸入參數 | 單相 90~264VAC、47~63Hz；額定輸入電流 8A (115VAC)/4A (230VAC)；浪涌電流 50A (230VAC 冷啟動) |
| 功率因數 | 滿載時 PF>0.99 (115VAC)、PF>0.93 (230VAC) |
| 直流總線 | 380±5VDC（最大 380VDC），紋波≤1Vp-p，精度 ±0.5V |
| 輸出參數 | 三相 0-268V PWM 可調（適配 200-240V 三相電機）；額定 3A / 峰值 6A（可持續 5 秒） |
| PWM 頻率 | 2.5KHz ~ 15KHz |
| 效率 | 93%（額定電流 + 全功率，感性負載測試） |
| 漏電流 | <2mA/240VAC |
| 輔助電源 | CN93 PIN14 輸出 15V（非隔離），最大電流 0.1A |
三、核心產品特性
寬電壓與 PFC 功能：單相 90~264VAC 全范圍輸入，內置 PFC 功能可升壓至 380VDC 直流總線，功率因數表現優異；
高峰值電流：支持200% 額定峰值電流（6A），可持續5 秒，滿足短時高負載需求；
無風扇設計：無噪音、減少機械損耗，實現長壽命運行；
寬溫工作：工作溫度覆蓋 **-30~+60℃**（需參考降額曲線），儲存溫度 - 40~+85℃、濕度 10-95% RH 無冷凝；
耐振動：組件耐受 10-500Hz、2G 振動，X/Y/Z 各 60 分鐘 / 周期；
高可靠性：MTBF（平均無故障時間）≥2863.4K hrs（Telcordia SR-332 標準）、≥310.5K hrs（MIL-HDBK-217F 25℃標準）。
四、內置傳感器與保護功能
三類核心內置傳感器
電流傳感器：UVW 相各內置 100mΩ 下橋開關分流電阻傳感器（CN93 PIN4-6），用于電機轉矩控制和電流檢測；
直流總線電壓傳感器：CN93 PIN1 輸出，380VDC 時對應 2.5V 輸出，用于過壓 / 欠壓保護，計算公式為；
溫度傳感器：10KNTC 電阻（CN93 PIN3），檢測 IGBT 工作溫度，用于過溫保護。
全維度保護
短路 / 過流保護：輸出電流超 200% 額定值時，觸發保護并關斷輸出電流，重啟后恢復，過流跳閘最小時間1us；
過壓 / 欠壓保護：基于直流總線電壓傳感器實現，DC Bus 電壓超420V時需手動關斷 PWM 輸入；
過溫保護：NTC 傳感器檢測到 IGBT 溫度過高（CN93 PIN3 電壓超 3.3V）時，建議關斷 PWM 輸出；
故障信號：CN93 PIN7 為故障引腳，正常狀態 > 3V，異常（短路 / OCP）<0.5V，低電平激活。
五、控制接口與引腳定義
產品核心接口分為電源 / 電機端子和控制連接器，其中CN93（14 引腳，HRS DF11-14DP-2DS 兼容） 為核心控制接口，關鍵引腳功能如下表（完整定義見文檔）：
| 引腳編號 | 功能名稱 | 核心功能說明 |
|---|---|---|
| 1 | HV+ sensor | DC BUS 電壓傳感器輸出，參考 PIN2（HV-） |
| 3 | RTH | 溫度傳感器（NTC 電阻）輸出 |
| 4-6 | RSH_U/V/W | UVW 相電流傳感器輸出 |
| 7 | FAULT | 故障信號輸出，低電平激活（<0.5V） |
| 8-13 | PWM_U/V/W H/L | 6 路 PWM 控制輸入，3.3V TTL/CMOS，>2.7V 啟動 /<0.4V 關斷 |
| 14 | Vaux_15V | 15V 輔助電源輸出，最大電流 0.1A |
| 此外，TB1為交流輸入端子（ACL/ACN/FG），TB100為電機輸出 / 制動端子（U/V/W/HV+/HV-），其中 HV+/HV - 預留用于外接制動回路。 |
六、驅動控制要求
PWM 信號控制：通過 6 路 3.3V TTL/CMOS PWM 信號（U/V/W 相各高低 2 路）驅動 IGBT，每相上下開關死區時間≥300ns，避免短路；
電流檢測：電流傳感器信號建議通過運算放大器放大后，接入外部 MCU ADC 采集，且縮短外部檢測電路長度；
制動設計：TB100 的 HV+/HV - 可外接制動電阻 / 裝置，避免電機減速時 DC Bus 過壓，DC Bus 電壓嚴禁超過 420V。
七、安裝與散熱
散熱方式：支持傳導冷卻、自然對流冷卻、強制風冷（23.5CFM 風扇），不同散熱方式對應不同負載降額曲線；
安裝要求：必須安裝在450*450mm 鋁板（或同尺寸機柜）中心，鋁板表面需光滑或涂導熱脂，通過 M4 螺絲牢固固定；
產品尺寸：15010041mm，凈重 0.8Kg，包裝 30pcs/25kg/1.64CUFT。
八、適配電機與典型應用
適配電機：三相BLDC 電機、感應電機、同步磁阻電動機，建議使用三相 220V 電機，若用 100-120V 電機需考慮額定電流；
典型應用：暖通空調、風扇、水 / 氣泵、電動工具、輸送機、自動門、健身器材等；
應用示例：BLDC 驅動系統可通過 SPWM/SVPWM 調制 PWM 信號，搭配編碼器 / 霍爾效應位置傳感器，結合內置傳感器實現電機控制，同時外接制動裝置保障安全。
九、配套配件與安規認證
配套配件：電機控制板VFD-CB（單獨訂購）、VFD 演示套件 DEMO KIT（內置 VFD-350P-230+230V 電機，支持電機啟停 / 調速等）；
安規認證：通過 CB、IEC61800-5-1、TUV/BS EN61800-5-1、EAC TP TC004 等；
電磁兼容：符合 IEC61800-3、IEC61000-3-2/3、IEC61000-4 系列標準，ESD 防護達到 Level3（8KV 空氣）/Level2（4KV 接觸）；
絕緣特性：輸入與地（I/P-FG）耐壓 2KVAC，絕緣阻抗≥100MΩ/500VDC（25℃/70% RH）。
關鍵問題
問題 1（產品性能與參數）：VFD-750C-230 的核心輸出電流參數及峰值電流持續時間是多少？適配的電機電壓范圍是什么？
答案：額定輸出電流為 3A，200% 峰值電流（6A）可持續 5 秒；三相輸出電壓為 0-268V PWM 可調，適配200-240V 三相電機，建議優先使用三相 220V 電機，若使用 100-120V 電機需重新核算額定電流。
問題 2（控制與保護）：VFD-750C-230 的 PWM 控制信號有哪些核心要求？直流總線電壓的保護閾值是多少？
答案：PWM 控制為 6 路 3.3V TTL/CMOS 信號（U/V/W 相各高低 2 路），啟動電平 > 2.7V、關斷電平 < 0.4V，每相上下開關的死區時間最小值為 300ns；直流總線（DC Bus）正常工作電壓為 380±5VDC，電壓超過 420V 時必須關斷 PWM 輸入信號，也可外接制動電阻避免過壓。
問題 3（安裝與散熱）：VFD-750C-230 的安裝和散熱有哪些硬性要求？為何要遵循該要求？
答案：硬性安裝要求為必須固定在450*450mm 鋁板（或同尺寸機柜）中心，鋁板表面需光滑或涂導熱脂；散熱支持傳導冷卻、自然對流、強制風冷（23.5CFM 風扇），需參考降額曲線匹配負載。遵循該要求的核心原因是產品為無風扇設計，散熱完全依賴傳導 / 對流，若散熱不良會觸發過溫保護，甚至影響模塊壽命，同時寬溫工作（-30~+60℃）的特性也需合理的散熱設計來保障負載能力。
