VFD-350P-230是明緯推出的350W帶 PFC 功能的交流輸入變頻驅動電源模塊，輸入為90~264VAC 單相、直流總線電壓達380±5VDC，三相輸出最高 240V，峰值電流可達200%并持續 5 秒，采用無風扇設計，尺寸僅12776.235mm，工作溫度寬至 **-30~+60℃**，適配無刷直流、感應、同步磁阻等三相電機，集成電流、電壓、溫度等多種傳感器及短路 / 過流等保護功能，通過邏輯電平與模擬 I/O 配合外部控制器實現電機驅動，擁有 3 年保固，廣泛應用于暖通空調、泵體、輸送機等場景，配套控制板 VFD-CB 需單獨選購。
一、產品基礎定位與認證
VFD-350P-230是明緯研發的350W 具有 PFC 功能的交流輸入變頻驅動電源模塊，為通用型三相電機驅動解決方案，集成 Power stage、柵極驅動器和基礎傳感元件，通過多項國際安規與電磁兼容認證，擁有3 年保固，配套控制板VFD-CB需單獨訂購。
安規認證：CB IEC61800-5-1、TUV/BS EN/EN61800-5-1、EAC TP TC004 等
電磁兼容：符合 BS EN/EN IEC61800-3，發射與抗擾度均達 Class A、C2/Level 3-4 標準
物理規格：尺寸12776.235mm，單重0.27Kg，48pcs 整箱重 13.7kg，體積 2.01CUFT

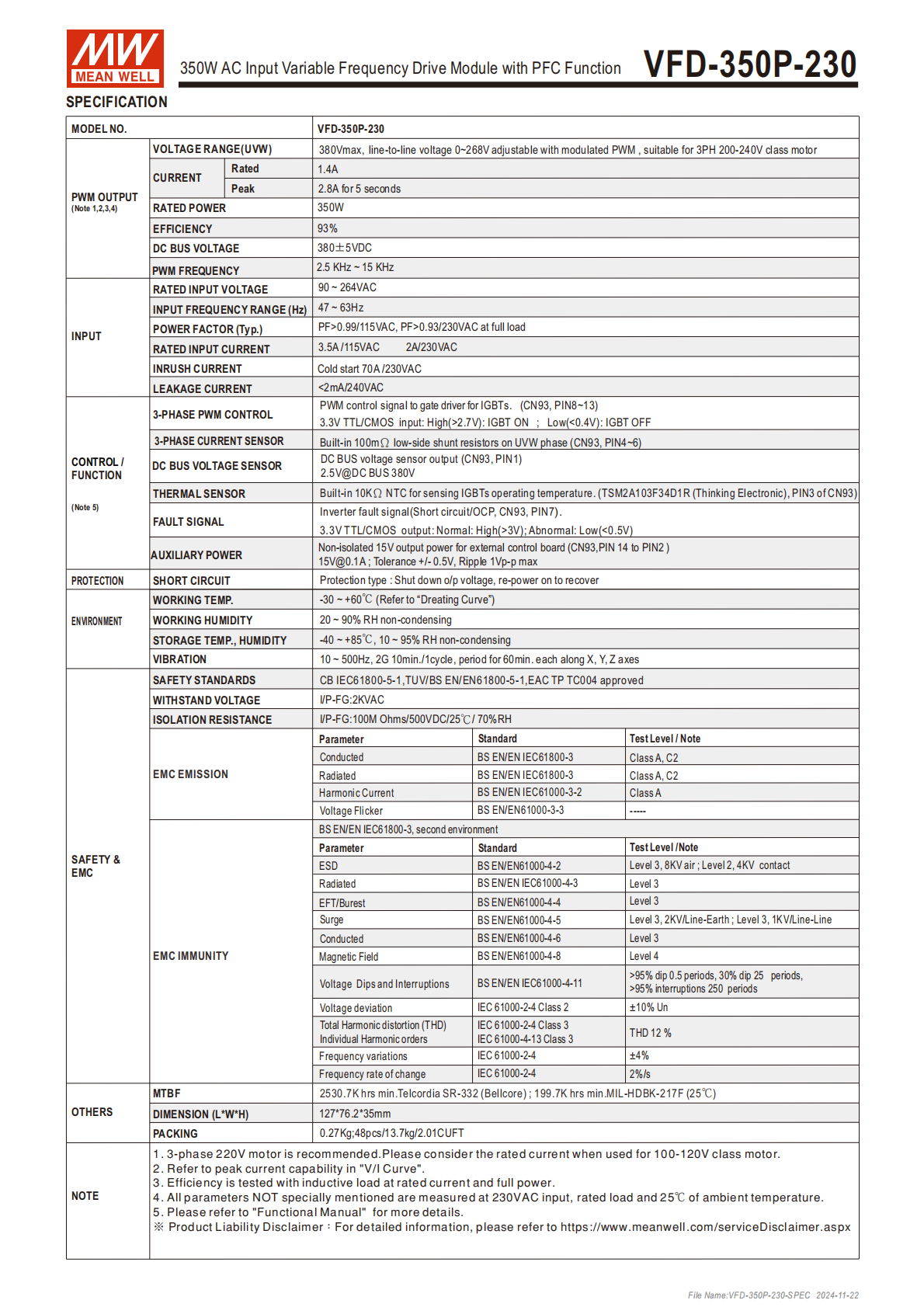

二、核心電氣規格（關鍵參數標注，默認 230VAC / 額定負載 / 25℃）
| 項目 | 具體參數 |
|---|---|
| 額定功率 | 350W |
| 輸入電壓 / 頻率 | 單相90~264VAC / 47~63Hz |
| 功率因數 | PF>0.99/115VAC、PF>0.93/230VAC（滿載） |
| 額定輸入電流 | 3.5A/115VAC、2A/230VAC |
| 浪涌電流 | 冷啟動 70A/230VAC |
| 漏電流 | <2mA/240VAC |
| 直流總線電壓 | 380±5VDC（最高不超過 420V） |
| 三相輸出電壓 | 0~268V PWM 可調，線對線最大 380V，適配200-240V 三相電機 |
| 額定輸出電流 | 1.4A |
| 峰值輸出電流 | 2.8A（200% 額定），可持續5 秒 |
| 效率 | 93%（額定電流 + 全功率，感性負載測試） |
| PWM 頻率 | 2.5KHz ~ 15KHz |
| 絕緣 / 耐壓 | 絕緣阻抗 100M Ohms/500VDC；I/P-FG 耐壓 2KVAC |

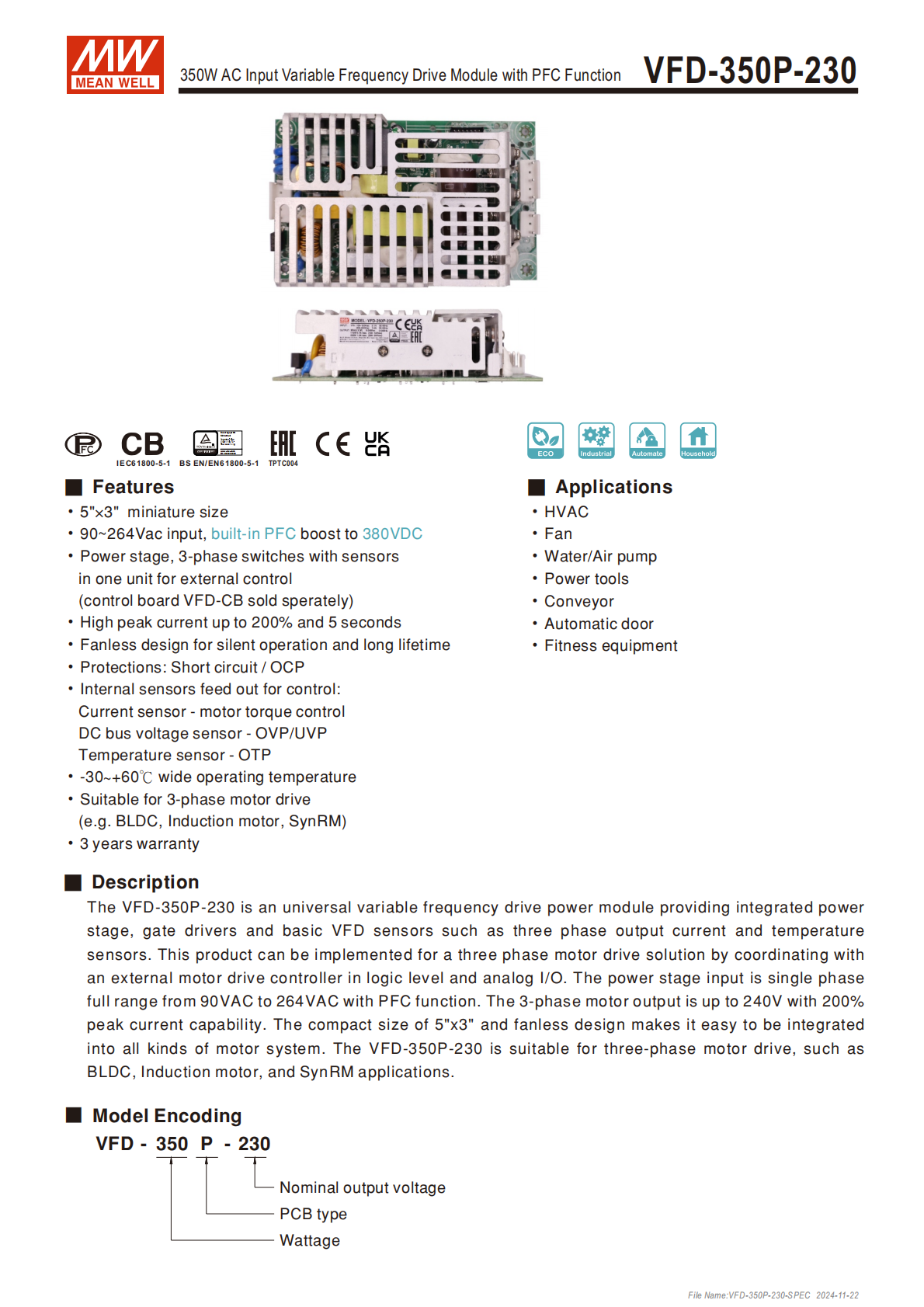

三、核心產品特性
集成 PFC 功能：?jiǎn)蜗?90~264VAC 寬電壓輸入，功率因數高，減少諧波干擾
小型化與無風扇設計：5"x3" 緊湊尺寸，無風扇無噪音，提升產品壽命，MTBF 最低2530.7K hrs（Telcordia SR-332 標準）
寬溫寬工況：工作溫度 **-30~+60℃**，儲存溫度 - 40~+85℃，工作濕度 20~90% RH 無冷凝；耐振動（10~500Hz，2G，X/Y/Z 各 60 分鐘）
高峰值電流能力：200% 額定峰值電流可持續 5 秒，適配電機啟動等大電流場景
多電機適配：支持無刷直流電機（BLDC）、感應電機、同步磁阻電動機三相驅動
內置完善傳感：集成電流、直流總線電壓、溫度傳感器，為電機控制與保護提供數據支撐
四、傳感與控制功能（核心接口 CN93）
模塊通過3.3V TTL/CMOS 邏輯信號與外部 MCU 控制卡配合，實現三相 PWM 驅動，核心傳感與控制引腳功能如下，且每相上下開關需保持最小 300ns 死區時間：
傳感輸出
直流總線電壓傳感器（PIN1）：380VDC 時輸出 2.5V，計算公式為實際電壓 = 380/2.5× 傳感器輸出電壓
三相電流傳感器（PIN4~6）：內置 100mΩ 分流電阻，用于電流測量與短路檢測
溫度傳感器（PIN3）：10KΩ NTC（TSM2A103F34D1R），100℃時建議關斷 PWM 輸入
控制輸入：6 路 PWM 輸入（PIN8~13），高電平 (>2.7V) 啟動、低電平 (<0.4V) 關斷，控制三相 IGBT 開關
故障與輔助
故障信號（PIN7）：正常高電平 (>3V)，過流 / 短路時低電平 (<0.5V)，最小過流跳閘時間 1us
輔助電源（PIN14）：15V 非隔離輸出，最大電流 0.1A，精度 ±0.5V，紋波≤1Vp-p
制動回路：CN100 的 PIN1/3 預留 HV+/HV - 接口，可外接制動電阻 / 裝置，避免電機減速時直流總線過壓
五、保護功能
模塊內置多重保護機制，故障時觸發關斷輸出電流，重啟后恢復，核心保護包括：
短路 / 過流保護：輸出電流超 200% 額定值時，立即關閉柵極驅動器
過壓 / 欠壓保護：基于直流總線電壓傳感器檢測，電壓超 420V 時需手動關斷 PWM
過溫保護：通過 NTC 檢測 IGBT 溫度，超 100℃建議關斷 PWM 輸入
故障反饋：FAULT 引腳實時輸出故障信號，為外部控制器提供保護觸發依據
六、應用與配套
核心應用場景：暖通空調、風扇、水 / 氣泵、電動工具、輸送機、自動門、健身器材、AGV 輪式電機、HEPA 空氣過濾器等
典型應用示例：BLDC 電機驅動系統，可通過 SPWM/SVPWM 調制三相電壓，搭配編碼器 / 霍爾效應位置傳感器，外接制動裝置于 DC BUS 端
配套產品
控制板：VFD-CB，單獨訂購，適配模塊控制需求
演示套件：內置 VFD-350P-230 與 230V 電機，支持電機啟停 / 正反轉 / 調速，帶轉速顯示與指示燈，控制板可更換，支持外接電機
七、產品可靠性與免責
平均無故障時間（MTBF）：Telcordia SR-332 標準下2530.7K hrs，MIL-HDBK-217F 標準（25℃）下199.7K hrs
產品免責聲明與詳細手冊：可查閱明緯官方網站（https://www.meanwell.cc/、http://www.meanwell.com/manual.html）
關鍵問題
問題 1（技術規格類）：VFD-350P-230 的輸入輸出電氣核心參數是什么，峰值電流能力如何？
答案：輸入為單相 90~264VAC、47~63Hz，直流總線電壓 380±5VDC（最高不超 420V）；三相輸出為 0~268V PWM 可調，適配 200-240V 三相電機，額定輸出功率 350W、額定電流 1.4A；峰值電流可達 2.8A（為額定值的 200%），且該峰值電流狀態可持續 5 秒，適配電機啟動等大電流工況。
問題 2（功能應用類）：VFD-350P-230 實現電機保護的核心機制有哪些，關鍵保護閾值是多少？
答案：模塊通過內置多傳感器實現多重保護，核心機制及閾值為：1. 短路 / 過流保護：輸出電流超 200% 額定值時，立即關斷柵極驅動器，最小過流跳閘時間 1us；2. 過壓保護：直流總線電壓超 420V 時需關斷 PWM 輸入，避免模塊損壞；3. 過溫保護：通過 NTC 檢測 IGBT 溫度，當溫度高于 100℃時，建議關閉 PWM 輸入；4. 欠壓保護：基于直流總線電壓傳感器的檢測數據實現，故障時均會通過 FAULT 引腳輸出低電平信號反饋至外部控制器。
問題 3（工程設計類）：設計 VFD-350P-230 的電機驅動系統時，需重點關注哪些硬件接口與設計要求？
答案：工程設計時需重點關注：1. 控制接口：核心使用 CN93 接口，6 路 PWM 輸入（PIN8~13）需兼容 3.3V TTL/CMOS 信號，且每相上下 IGBT 開關必須保持最小 300ns 的死區時間；2. 傳感電路：電流傳感器（PIN4~6）需縮短外部檢測電路長度，并用運算放大器放大信號，電壓 / 溫度傳感器建議搭配 OPAs 檢測；3. 制動設計：需在 CN100 的 PIN1/3 外接制動電阻 / 裝置，避免電機減速時直流總線過壓；4. 電源與接線：輔助電源（PIN14）最大負載電流 0.1A，不可超載，且 DC BUS 最高電壓不得超過 420V；5. 配件搭配：模塊本身無控制板，需單獨選購 VFD-CB 或自行設計變頻驅動控制板。
