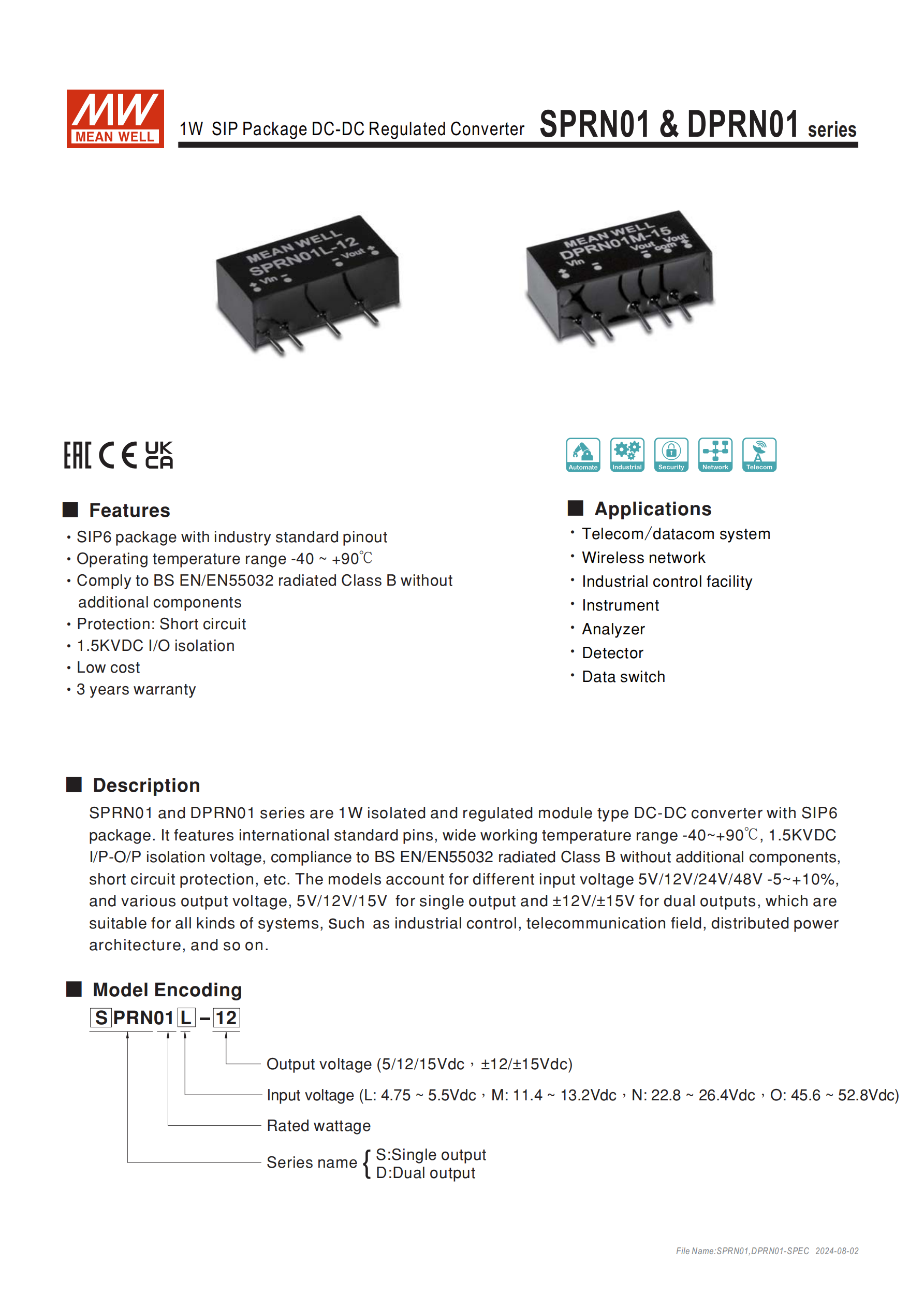

SPRN01&DPRN01 系列是明緯推出的1W SIP6 封裝DC-DC 穩壓轉換器，具備1.5KVDC 輸入輸出隔離、-40~+90℃寬工作溫度，符合BS EN/EN55032 輻射 B 級且無需額外組件，擁有連續短路 / 過負載保護，輸入電壓分5V/12V/24V/48V四檔，輸出含單組 /± 雙組多種規格，效率 63%~73%，適用于電信、工業控制等領域，提供3 年保固，MTBF 達 1000Khrs，封裝尺寸為19.67.110.14mm。
SPRN01&DPRN01 系列為明緯生產的1W SIP6 封裝隔離穩壓型 DC-DC 轉換器，是面向工業、通信領域的模塊化電源產品，采用國際標準引腳設計，價格低廉且提供3 年保固，MTBF（平均無故障時間）達1000Khrs（25℃，MIL-HDBK-217F 標準）。
二、核心產品特性
封裝與物理：SIP6 封裝，尺寸為19.67.110.14mm，機殼為UL94V-0 級絕緣黑色塑料，單顆重量 2.5g；
環境適應性：工作溫度 **-40~+90℃（需參考負載減額曲線），機殼最高耐溫 + 110℃，儲存溫度-55~+125℃；工作濕度 20~90% RH、儲存濕度 10~95% RH，均無冷凝；溫度系數0.05%/℃**（0~85℃）；
電氣隔離：輸入 / 輸出隔離耐壓1.5KVDC，絕緣阻抗100M Ohms/500VDC/25℃/70% RH，絕緣容抗典型值 80pF；
保護功能：具備連續短路保護、過負載保護，內部功耗最大 600mW；
EMC 特性：符合BS EN/EN55032 (CISPR32) 輻射 B 級，無需額外組件；抗擾度滿足 ESD、浪涌等多項標準（如 ESD Level3±8KV 空氣放電）；
認證：通過EAC TPTC020/2011 安全規范認證。
三、型號編碼規則
編碼由輸出類型 + 系列 + 功率 + 輸入電壓檔 + 輸出電壓組成，核心定義如下：
| 編碼部分 | 含義 | 可選值 / 說明 |
|---|---|---|
| 前綴 | 輸出類型 | S：單組輸出；D：雙組輸出 |
| 系列 | 產品系列 | PRN01 |
| 數字 | 額定功率 | 1：1W |
| 字母 | 輸入電壓檔 | L：5V；M：12V；N：24V；O：48V |
| 后綴數字 | 輸出電壓 | 5/12/15：單組 5/12/15V；±12/±15：雙組 ±12/±15V |

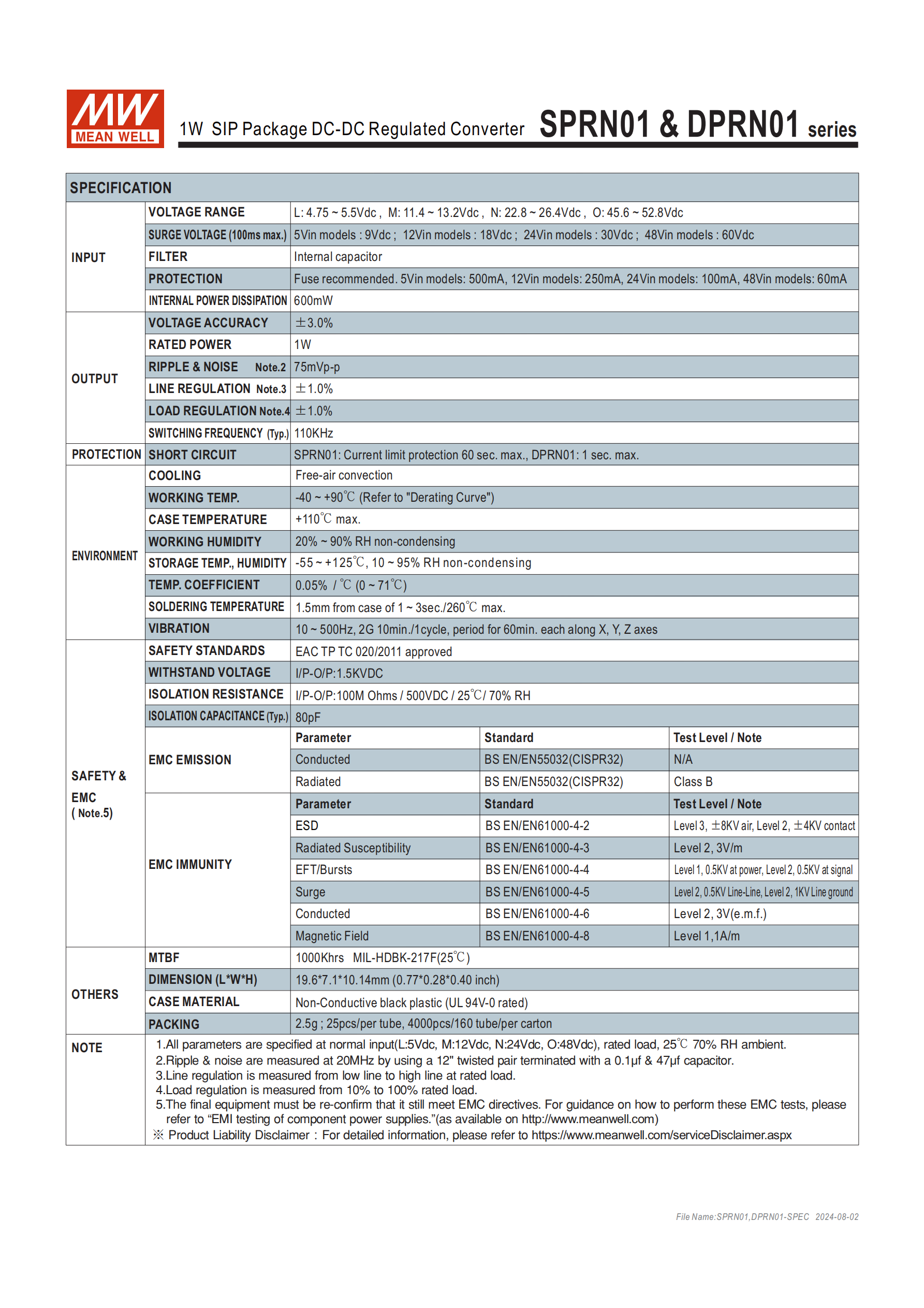

四、關鍵電氣規格
所有參數若無特別說明，均在額定輸入、額定負載、25℃/70% RH下測量：
輸入規格
電壓范圍：L4.75~5.5Vdc、M11.4~13.2Vdc、N22.8~26.4Vdc、O45.6~52.8Vdc；
浪涌電壓：最長 100ms，5Vin 機型 9Vdc、12Vin 機型 18Vdc、24Vin 機型 30Vdc、48Vin 機型 60Vdc；
保險絲推薦：5Vin500mA、12Vin250mA、24Vin100mA、48Vin60mA。
輸出規格
額定功率：1W，電壓精度 **±3.0%**（1W 下）；
紋波與噪聲：75mVp-p（測量需特定接線與電容）；
調整率：線性調整率 **±1.0%、負載調整率±1.0%**；
開關工作頻率：典型值110KHz。

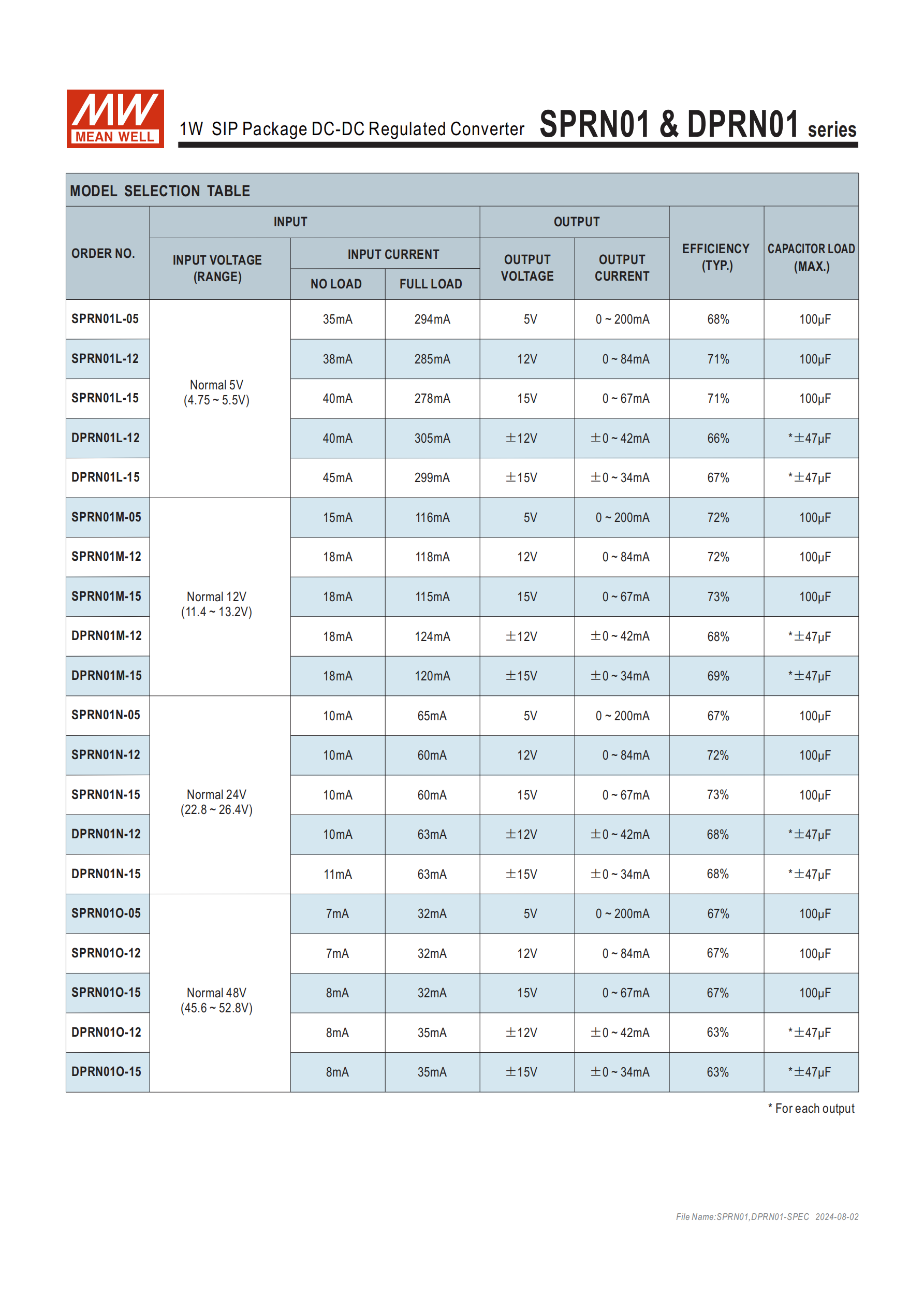

效率與電容負載產品效率范圍63%~73%，電容負載單組輸出最大 100uF，雙組輸出每路最大 ±47uF，核心機型效率與輸出參數見下表：
機型 輸入電壓 輸出電壓 輸出電流 典型效率 最大電容負載 SPRN01L-05 5V 5V 0~200mA 68% 100uF SPRN01M-15 12V 15V 0~67mA 73% 100uF DPRN01O-12 48V ±12V ±0~42mA 63% ±47uF（每路） DPRN01N-15 24V ±15V ±0~34mA 68% ±47uF（每路）
五、引腳定義（SIP6）
引腳 3 無定義，核心引腳分配如下：
| 引腳編號 | SPRN01（單組輸出） | DPRN01（雙組輸出） |
|---|---|---|
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 4 | -Vout | -Vout |
| 5 | No pin | Common（公共端） |
| 6 | +Vout | +Vout |
六、機械與安裝
焊接要求：離外殼 1.5mm 處焊接，溫度最大260℃，時長 1~3 秒；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；
冷卻方式：自然風冷。
七、包裝與采購
標準包裝：25 顆 / 套管，4000 顆 / 160 管 / 箱，整箱毛重 15.36Kg；
套管單重 91g，外箱尺寸 L620 x W230 x H230mm。
八、應用領域
適用于電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等場景，適配分布式電源架構。
