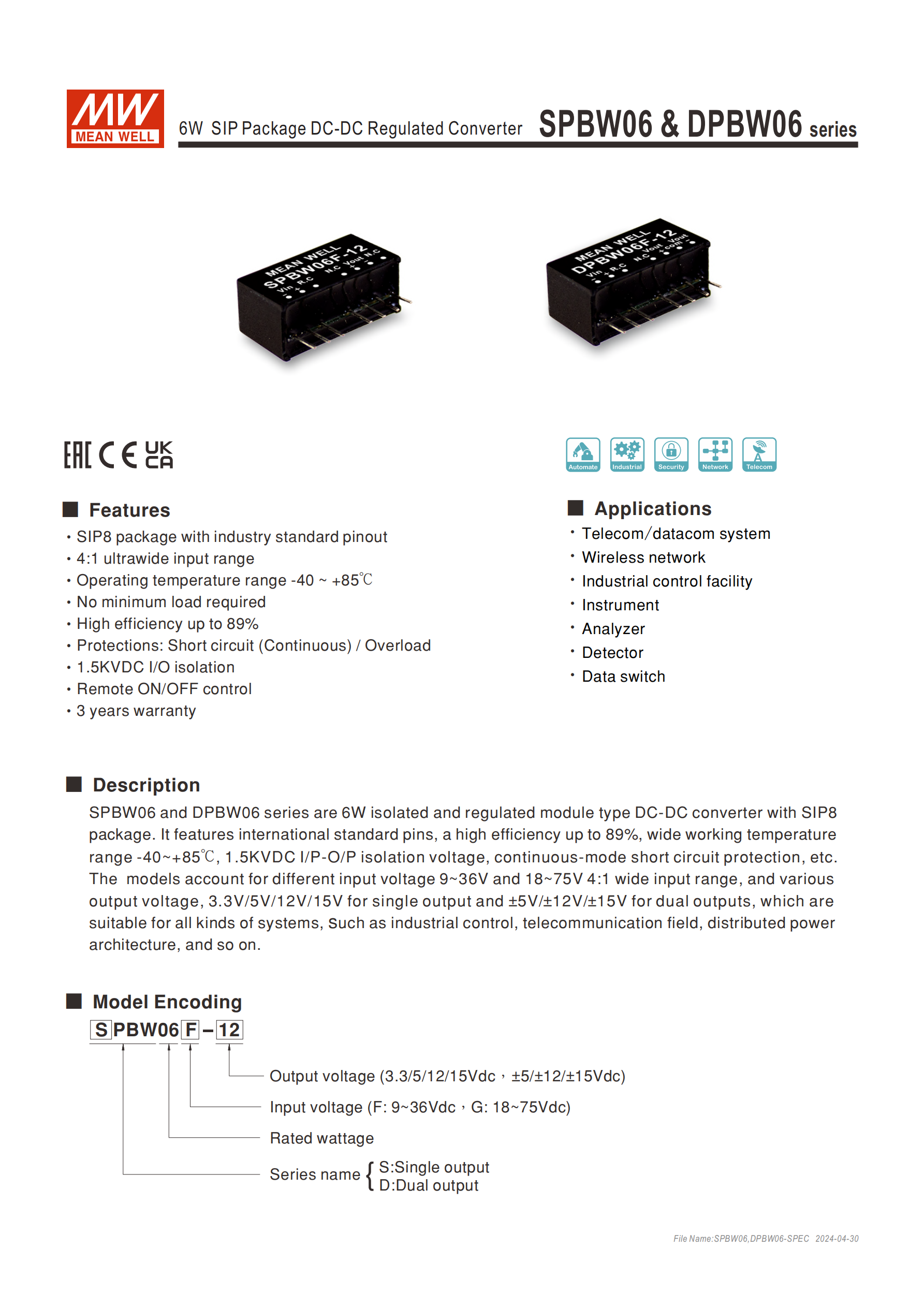

SPBW06&DPBW06 系列是明緯推出的6W SIP8 封裝DC-DC 穩壓轉換器，具備4:1 超寬輸入范圍、1.5KVDC 輸入輸出隔離、-40~+85℃寬工作溫度等核心特性，效率最高達89%，支持單 / 雙組輸出（單組 3.3V/5V/12V/15V、雙組 ±5V/±12V/±15V），擁有連續短路 / 過負載保護、遙控開 / 關功能且無需最小負載，3 年保固，適配電信通信、工業控制等多領域，還需外加元件滿足不同 EMC 等級要求，機身尺寸為21.89.211.1mm。
SPBW06&DPBW06 系列為明緯研發的6W 隔離穩壓型 DC-DC 轉換器，采用SIP8 封裝并配備行業標準引腳，是適配工業、通信等領域的模塊化電源產品，提供3 年保固服務，核心機殼為UL94V-0 級絕緣黑色塑料，整體尺寸精準為21.89.211.1mm（0.860.360.44inch），引腳誤差僅 ±0.05mm，尺寸整體誤差 ±0.5mm。
二、核心關鍵特性
寬范圍適配：4:1 超寬輸入范圍（9~36V、18~75V），-40~+85℃寬工作溫度，機殼最高耐受溫度 **+100℃**，無需最小負載即可穩定工作；
高效與隔離：轉換效率最高達89%，輸入 / 輸出實現1.5KVDC 高壓隔離，絕緣容抗典型值50pF；
安全保護：具備連續短路保護、過負載保護，故障條件移除后可自動恢復，為設備提供多重防護；
靈活控制：支持遙控開 / 關功能，且輸出電壓精度達 **±1.5%，溫度系數0.03%/℃（0~65℃）**，輸出穩定性高。
三、電氣核心規格

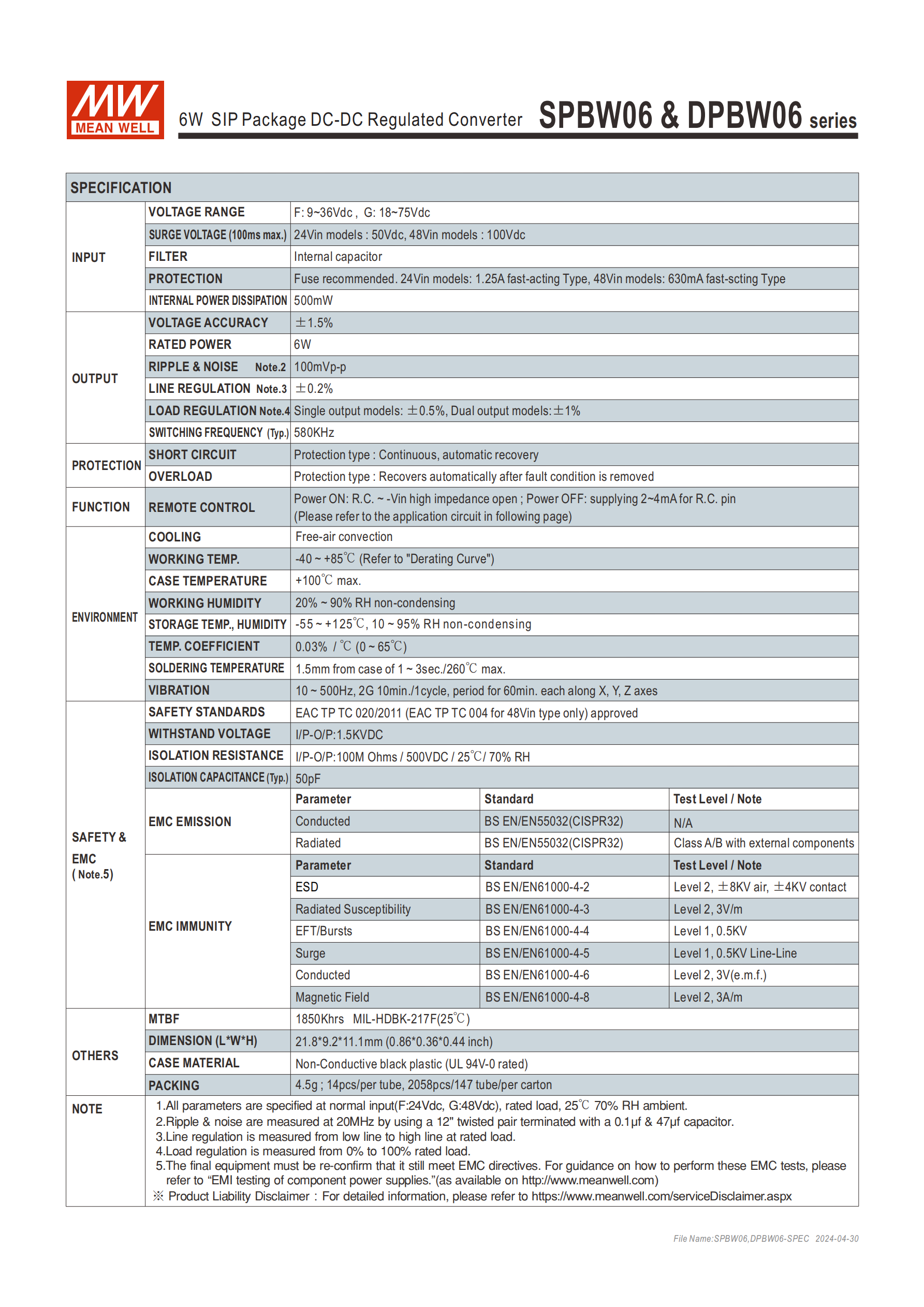

| 規格項 | 關鍵參數 | 備注 |
|---|---|---|
| 額定功率 | 6W | 核心輸出功率 |
| 開關工作頻率 | 580KHz（Typ.） | 典型值 |
| 浪涌電壓 | 24Vin 機型：50Vdc；48Vin 機型：100Vdc | 最長持續 100ms |
| 輸出電壓精度 | ±1.5% | 常規測試條件下 |
| 溫度系數 | 0.03%/℃ | 0~65℃區間 |
| 焊接溫度 | 260℃max | 距機殼 1.5mm 處，1~3 秒 |
| 輸入 / 輸出隔離電壓 | 1.5KVDC | 安規核心指標 |
| 絕緣容抗 | 50pF（Typ.） | 典型值 |

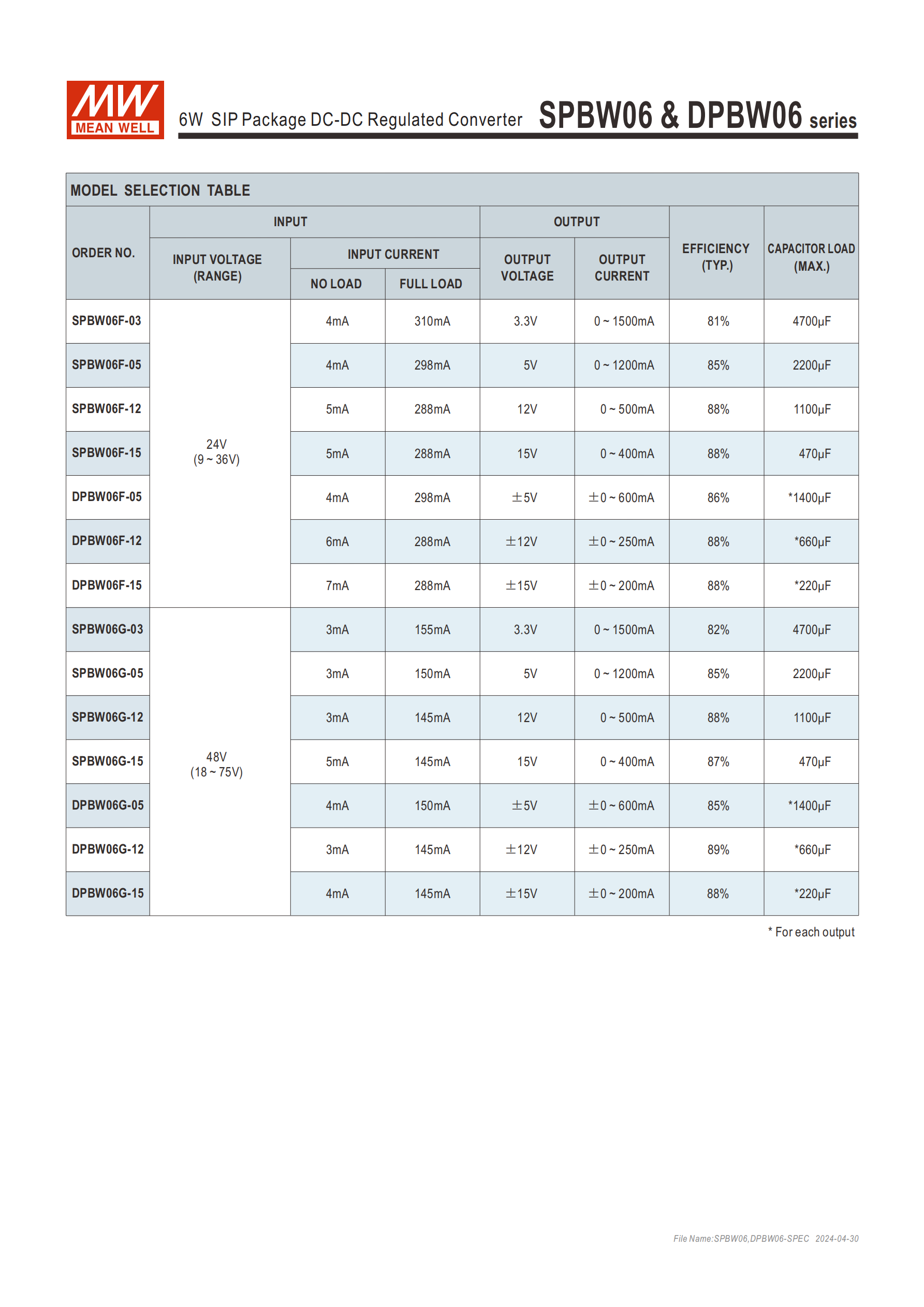

四、輸出與輸入配置
輸出類型：分單組輸出（SPBW06）和雙組輸出（DPBW06），單組可選3.3V/5V/12V/15V，雙組可選 **±5V/±12V/±15V**，滿足不同設備供電需求；
輸入電壓：適配9~36V和18~75V兩大區間，實現 4:1 超寬適配，覆蓋工業、通信常用電壓等級。
五、遙控開 / 關功能
控制邏輯：R.C. 引腳高阻抗開路時轉換器開機，為該引腳提供2~4mA 電流源時關機，參考地為 - VIN；
實用設計：若不使用該功能，將 R.C. 引腳懸空即可讓轉換器持續開機，推薦配套1KΩ 限流電阻使用。
六、安規與電磁兼容（EMC）
安規認證：通過EAC TP TC 020/2011認證，48Vin 機型額外通過EAC TP TC 004認證；
EMC 標準：
傳導 / 輻射干擾符合BS EN/EN55032(CISPR32)，Class A/B 等級需外加陶瓷電容、電感實現；
電磁兼容抗擾度滿足 BS EN/EN61000 系列標準（ESD Level2 3V/m、EFT/Bursts Level1 0.5KV 等）；
EMC 配套元件：不同機型適配的電容（10uF/50V、1uF/100V 等）、電感（10uH）規格不同，且所有電容均為陶瓷電容（具體見產品 EMC 建議電路）。
七、應用領域
適配電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等多類設備，尤其適用于分布式電源架構系統。
八、測試與備注
常規測試條件：無特別說明時，所有參數均在24Vdc/48Vdc 正常輸入、額定負載、25℃ 70%RH環境下測量，且在 20MHz 帶寬下完成；
負載調整率：測量范圍為額定負載的0%~100%；
EMC 說明：電源為系統內元件，需結合終端設備完成 EMC 確認，可參考明緯官網 “組件電源供應器的 EMI 測試” 指導。
關鍵問題
問題 1（功能控制類）：該系列轉換器的遙控開 / 關功能如何實現，未使用時該如何處理？
答案：遙控開 / 關通過 R.C. 引腳實現，引腳為高阻抗開路狀態時轉換器開機，為該引腳提供 2~4mA 電流源時轉換器關機（參考地為 - VIN）；若不使用該功能，將 R.C. 引腳懸空即可，推薦搭配 1KΩ 限流電阻使用該功能。
問題 2（規格適配類）：SPBW06 和 DPBW06 的輸出類型有何區別，輸入電壓覆蓋哪些范圍？
答案：SPBW06 為單組輸出機型，輸出電壓可選 3.3V/5V/12V/15V；DPBW06 為雙組輸出機型，輸出電壓可選 ±5V/±12V/±15V。兩者均支持 4:1 超寬輸入范圍，具體覆蓋 9~36V 和 18~75V 兩大區間。
問題 3（EMC 合規類）：該系列轉換器要滿足 BS EN/EN55032 的 Class A/B 等級，需注意什么？
答案：該系列轉換器的傳導、輻射干擾基礎符合 BS EN/EN55032 標準，但要達到 Class A/B 等級需外加指定規格的元件，且所有外加電容均為陶瓷電容；不同機型（如 SPBW06F/G、DPBW06F/G）適配的電容（容量 / 耐壓）、電感規格不同，需按產品 EMC 建議電路選配，同時電源需結合終端設備完成最終 EMC 合規確認。
