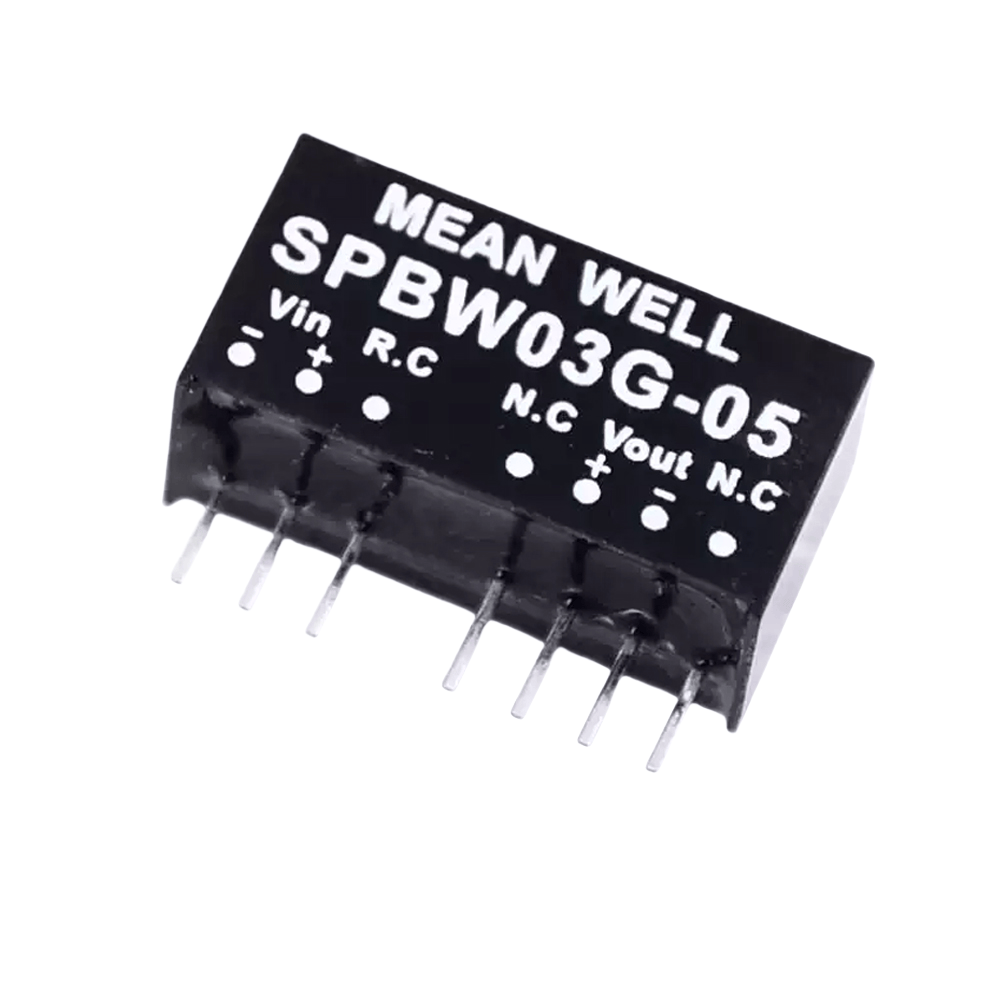

SPBW03&DPBW03 系列是明緯推出的3W SIP8 封裝隔離穩壓 DC-DC 轉換器，擁有4:1 超寬輸入范圍（F:9-36Vdc、G:18-75Vdc），具備1.5KVDC 輸入 / 輸出隔離、-40~+85℃ 寬工作溫度，效率最高達85%，支持單 / 雙組多電壓輸出（3.3V/5V/12V/15V 單組、±5V/±12V/±15V 雙組），集成短路 / 過負載 / 輸入欠壓保護及遙控開 / 關功能，無需最小負載，符合 BS EN/EN55032 輻射 A 級（需外加零件），通過 EAC 相關安規認證，MTBF 單組 2800Khrs、雙組 2100Khrs，適用于電信、工業控制、儀器等領域，提供 3 年保固。
SPBW03&DPBW03 系列是明緯研發的3W SIP8 封裝隔離式穩壓 DC-DC 轉換器，采用國際標準引腳設計，專為電信、工業控制等領域的分布式電源架構打造，支持單 / 雙組多電壓輸出，提供3 年保固，為全球交易品項，具備高適配性和可靠性。
二、核心產品特性
封裝與適配：SIP8 封裝，行業標準引腳，無需最小負載，可直接集成至各類系統；
輸入輸出：4:1 超寬輸入范圍，分 F (9-36Vdc)、G (18-75Vdc) 兩類；單組輸出 3.3V/5V/12V/15V，雙組輸出 ±5V/±12V/±15V；1.5KVDC 輸入 / 輸出隔離電壓；
效率與溫度：工作效率最高達85%（不同機型 79%-85% 不等），工作溫度范圍 **-40~+85℃**，機殼最高耐受 + 100℃；
功能與保護：支持遙控開 / 關功能；集成連續短路保護（自動恢復）、過負載保護（故障移除后自恢復）、輸入欠壓鎖定保護，防護全面。
三、關鍵電氣規格
| 類別 | 具體參數 | 關鍵數值 / 說明 |
|---|---|---|
| 輸入規格 | 電壓范圍 | F:9-36Vdc，G:18-75Vdc |
| 浪涌電壓（最長 100ms） | 24Vin 機型：50Vdc；48Vin 機型：100Vdc | |
| 推薦保險絲 | 24Vin：1A 慢熔型；48Vin：500mA 慢熔型 | |
| 輸出規格 | 額定功率 | 3W |
| 電壓精度 | ±1.5% | |
| 紋波與噪聲 | 50mVp-p（20MHz 帶寬測量） | |
| 線性 / 負載調整率 | 單組輸出：±0.5%；雙組輸出：±1% | |
| 保護功能 | 欠壓鎖定 | 啟動：24Vin=7.5Vdc、48Vin=15.5Vdc；關斷：24Vin=6Vdc、48Vin=12Vdc |
| 短路 / 過負載 | 均為自動恢復模式，短路為連續保護 | |
| 遙控功能 | 控制邏輯 | 開機：R.C.~-Vin 或開路；關機：R.C.~-Vin<1.2V 或短路 |
| 內部參數 | 功耗 / 濾波 | 內部功耗 500mW，內置電容器濾波 |
四、環境與物理參數
環境適應性：自然風冷冷卻；工作濕度 20~90% RH（無冷凝），儲存溫濕度 **-40~+125℃/10~95% RH（無冷凝）；溫度系數0.03%/℃**（0~85℃）；
機械特性：耐振動 10~500Hz、2G，X/Y/Z 軸各 60 分鐘；焊接溫度要求 1.5mm 距殼體、260℃max、1~3sec；
尺寸與材質：產品尺寸21.89.211.1mm（0.860.360.44inch），機殼為UL94V-0 級絕緣黑色塑料；單顆重量 4.3g；
可靠性：MTBF（25℃，MIL-HDBK-217F）：單組輸出機型2800Khrs，雙組輸出機型2100Khrs。
五、安規與電磁兼容（EMC）
安全規范：通過EAC TP TC 020/2011認證（48Vin 機型額外符合 EAC TPTC 004）；
絕緣性能：輸入 / 輸出絕緣阻抗100M Ohms /500VDC/25℃/70%RH，絕緣容抗（Typ.）500pF；
EMC 發射：符合BS EN/EN55032(CISPR32) 傳導 / 輻射標準，Class A/B 等級需外加零件；
EMC 抗擾度：均符合 BS EN/EN61000 系列標準，關鍵項等級如下：
ESD：Level 2，±8KV 空氣 /±4KV 接觸；
輻射抗擾：Level 2，3V/m；
浪涌：Level 1，0.5KV 線對線。
六、引腳與包裝

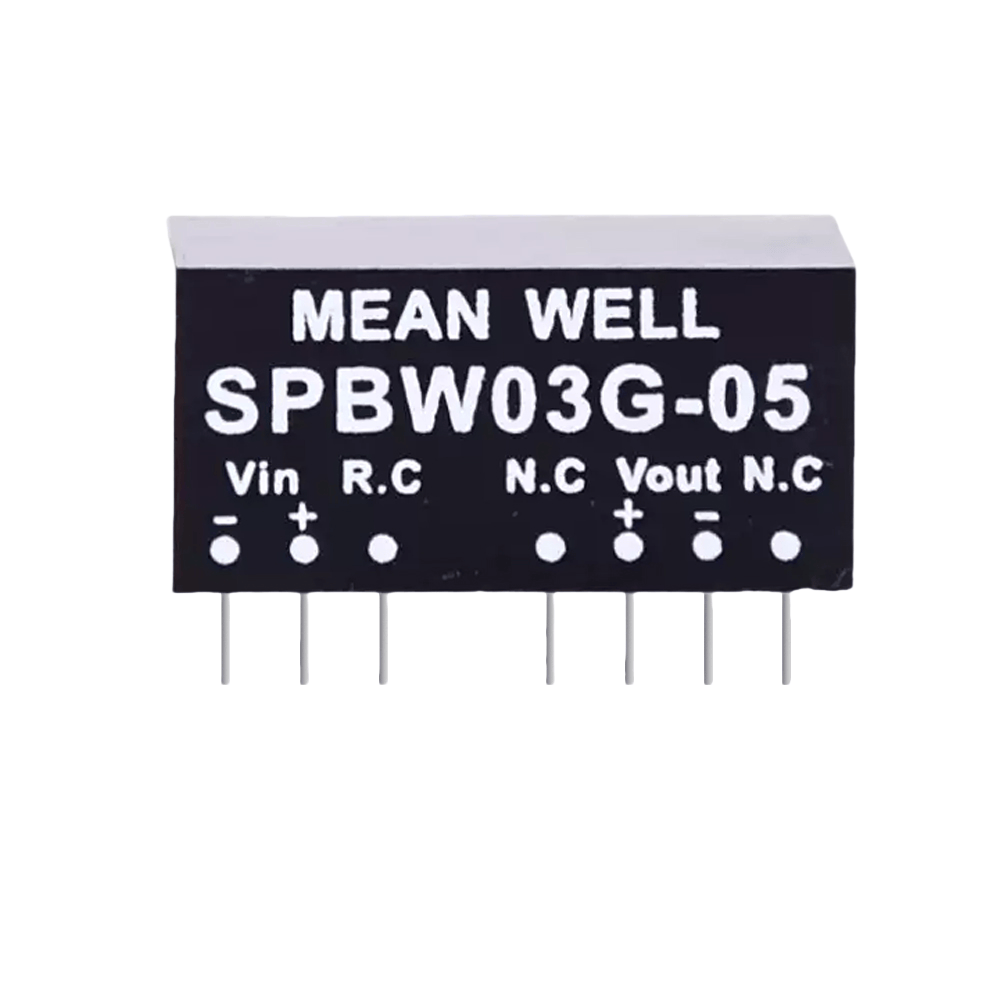

引腳分配：SPBW03（單組輸出）、DPBW03（雙組輸出）采用專屬引腳定義，含 - Vin、+Vin、R.C.、N.C.、+Vout、-Vout 等引腳，雙組輸出額外設 Common 端；
包裝規格：標準套管包裝，14 顆 / 管，2058 顆 / 147 管 / 箱；外箱尺寸 L390.9xW284.8xH175.7mm；
EMC 配件：需外加 L1/C1 電感電容元件實現 Class A/B 等級，不同輸入機型（F/G）對應元件參數不同。
七、機型與效率
不同輸出電壓機型的效率區間為79%~85%，空載電流 3mA~27mA（雙組輸出空載電流略高），滿負載電流隨輸出電壓不同有所差異（如 3.3V 單組機型滿流 122mA，15V 雙組機型滿流 75mA）。
關鍵問題
問題 1：該系列轉換器的輸入電壓分哪兩類，對應的浪涌電壓和保險絲選型要求是什么？
答案：輸入電壓分 F 類（9-36Vdc）、G 類（18-75Vdc）；浪涌電壓（最長 100ms）要求為 24Vin 機型 50Vdc、48Vin 機型 100Vdc；保險絲推薦 24Vin 機型使用 1A 慢熔型，48Vin 機型使用 500mA 慢熔型。
問題 2：SPBW03 和 DPBW03 的核心區別及引腳設計特點是什么？
答案：核心區別為 SPBW03 是單組輸出機型，DPBW03 是雙組輸出機型；引腳設計上二者基礎引腳（-Vin、+Vin、R.C.、N.C.）一致，單組輸出的 SPBW03 引腳 6 為 - Vout，雙組輸出的 DPBW03 引腳 6 為 Common 公共端、引腳 8 為 - Vout，且均采用 SIP8 封裝的行業標準引腳。
問題 3：該系列轉換器的 EMC 相關要求和測試等級是怎樣的？
答案：1. EMC 發射：符合 BS EN/EN55032 (CISPR32) 傳導和輻射標準，Class A/B 等級需外加 L1/C1 電感電容零件實現；2. EMC 抗擾度：符合 BS EN/EN61000 系列標準，其中 ESD 達 Level 2（±8KV 空氣、±4KV 接觸），輻射抗擾達 Level 2（3V/m），浪涌、EFT/Bursts 達 Level 1（0.5KV），傳導抗擾達 Level 2（3V (e.m.f.)）；3. 安規層面通過 EAC TP TC 020/2011 認證，48Vin 機型額外符合 EAC TPTC 004。
