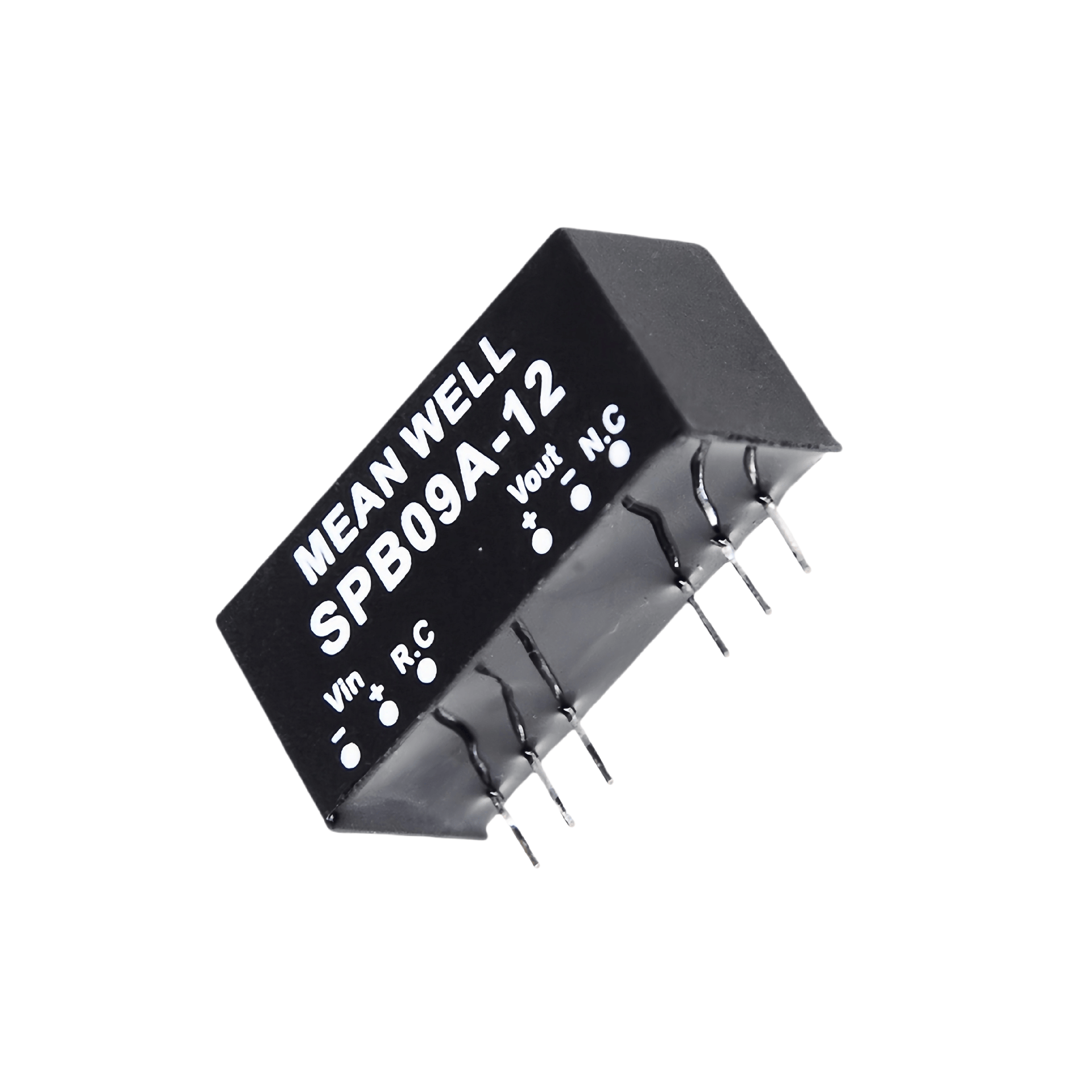

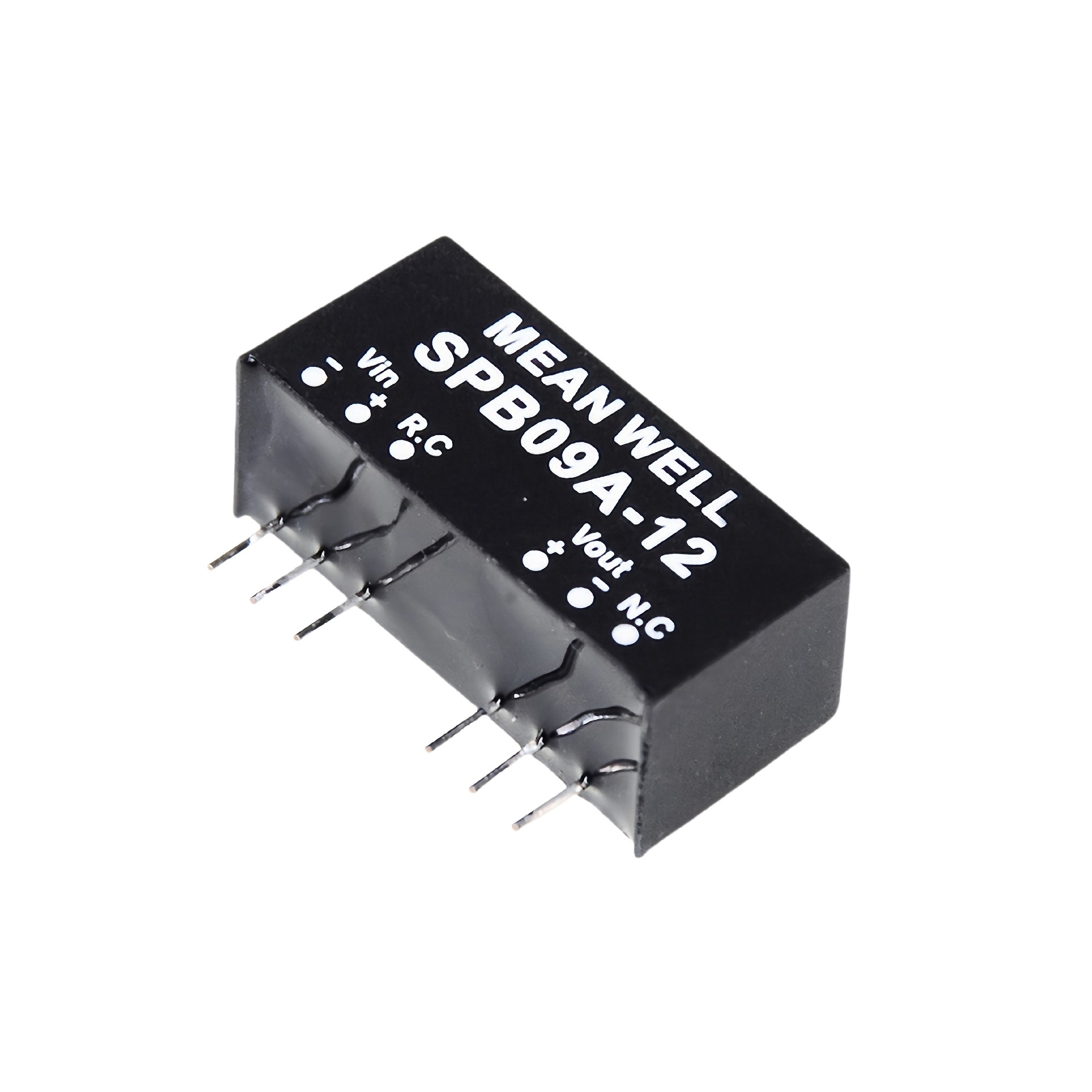

SPB09/DPB09 系列是明緯推出的9W SIP8 封裝隔離穩壓 DC-DC 轉換器，具備2:1 超寬輸入范圍（9~18V/18~36V/36~75V）、1.5KVDC 輸入輸出隔離、-40~+90℃寬溫工作特性，效率最高達89%，支持單 / 雙組輸出（3.3V/5V/12V/15V/24V 單路、±5V/±12V/±15V 雙路），配備短路 / 過負載 / 低壓輸入保護及遙控開 / 關功能，無需最小負載，擁有 3 年保固，適用于電信 / 工業控制 / 儀器等領域，整機尺寸為24*9.6*11.2mm，MTBF 達 275Khrs。
SPB09&DPB09 系列為明緯生產的9W SIP8 封裝隔離式穩壓 DC-DC 轉換器，采用國際標準引腳設計，是面向工業、通信領域的模塊化電源產品，提供 3 年保固，無需最小負載即可穩定工作，核心額定功率為9W。
二、核心產品特性
電氣性能：具備2:1 超寬輸入電壓范圍，輸入輸出隔離電壓達1.5KVDC；轉換效率最高89%，開關工作頻率典型值400KHz；紋波與噪聲為100mVp-p，電壓精度 ±1.5%。
保護功能：支持連續短路保護（自動恢復）、過負載保護（120~250% 額定功率，故障移除后自動恢復）、低壓輸入保護；推薦搭配慢熔保險絲，12Vin 機型 2A、24Vin 機型 1A、48Vin 機型 600mA。
環境適應性：工作溫度范圍 **-40~+90℃（需參考負載減額曲線），機殼最高耐受溫度+115℃；儲存溫度 - 40~+125℃，工作濕度 20~90% RH、儲存濕度 10~95% RH，均無冷凝；溫度系數0.03%/℃(0~70℃)**；耐振動 10~500Hz/2G，X/Y/Z 軸各 60 分鐘。
附加功能：支持遙控開 / 關，開機條件為 Pin3 電壓＞2.5Vdc 或開路，關機為 Pin3 電壓＜0.8Vdc 或短接至 Pin1；關閉時閑置電流僅 10mA，兼容 CMOS/TTL 邏輯。
三、型號編碼與輸出規格
編碼規則：
[單/雙輸]+系列名+功率+輸入類型+輸出電壓，其中 S = 單組輸出、D = 雙組輸出；A=9~18Vdc、B=18~36Vdc、C=36~75Vdc；輸出電壓涵蓋單路 3.3/5/12/15/24Vdc、雙路 ±5/±12/±15Vdc。核心輸出參數（典型值）：| 輸入類型 | 單路輸出代表型號 | 輸出電壓 / 電流 | 效率 | 雙路輸出代表型號 | 輸出電壓 / 電流 | 效率 ||----------|------------------|---------------|------|------------------|---------------|------|| A (9~18V) | SPB09A-12 | 12V/0~750mA | 88% | DPB09A-12 | ±12V/±375mA | 88% || B (18~36V)| SPB09B-15 | 15V/0~600mA | 89% | DPB09B-15 | ±15V/±300mA | 87% || C (36~75V)| SPB09C-24 | 24V/0~375mA | 89% | DPB09C-12 | ±12V/±375mA | 87% |
四、關鍵電氣規格
調整率：線性調整率0.5%（額定負載下低至高電壓）；負載調整率單組輸出 ±0.5%（3.3V 輸出為 ±1%）、雙組輸出 ±0.5%（0~100% 額定負載）。
絕緣與耐壓：輸入輸出絕緣阻抗100M Ohms/500VDC/25℃/70%RH，絕緣容抗典型值 500pF；安規認證通過 EAC TP TC 020/2011（48Vin 機型額外通過 EAC TP TC 004）。
EMC 性能：發射端需外加零件滿足 BS EN/EN55032 Class A/B；抗擾度滿足 ESD Level3 (±8KV 空氣)/Level2 (±4KV 接觸)、輻射抗擾度 Level2 (3V/m) 等多等級標準。
可靠性：MTBF 達275Khrs（MIL-HDBK-217F，25℃條件）。
五、物理與安裝參數
尺寸：整機尺寸24*9.6*11.2mm(0.94*0.38*0.44inch)，引腳尺寸 0.50x0.30mm，引腳誤差 ±0.05mm，柵格間距 2.54mm。
材質與焊接：機殼為UL94V-0 級絕緣黑色塑料；焊接溫度最高 260℃，焊接時間 1~3 秒，焊接位置離殼體 1.5mm。
引腳定義：共 8 個引腳，核心引腳為 1 (-Vin)、2 (+Vin)、3 (R.C. 遙控)、6 (+Vout)、7/8 (地 / 負輸出，單 / 雙輸出有區分)，部分引腳為 N.C. 空腳。
包裝：標準套管包裝，21 顆 / 管，2100 顆 / 100 管 / 箱；冷卻方式為自然風冷。
六、應用領域
適用于電信 / 數據通信系統、無線網絡、工業控制設施、儀器 / 分析儀 / 探測器、數據開關、全球交易品項識別相關設備，也適配分布式電源架構系統。
七、配套電路與安裝
EMC 建議電路：Class A/B 需搭配不同規格的電容（C1-C4）和電感（L1），如 Class B 需增加 2.2F/100V 電容、10H 電感，電容耐壓最高 2KV。
關鍵問題
問題 1（產品選型類）：SPB09/DPB09 系列單雙輸出的核心區別及輸入輸出電壓規格分別是什么？
答案：單輸出為 SPB09 系列，輸出電壓涵蓋 3.3V/5V/12V/15V/24V 單路，輸出電流根據電壓不同為 375mA~2000mA；雙輸出為 DPB09 系列，輸出電壓為 ±5V/±12V/±15V 雙路，每路輸出電流 300mA~800mA；兩者輸入均分為 A (9~18V)、B (18~36V)、C (36~75V) 三類 2:1 超寬范圍，核心額定功率均為 9W，雙輸出機型部分效率略低于同規格單輸出機型。
問題 2（使用操作類）：該系列轉換器的遙控開 / 關功能如何實現，控制引腳及邏輯條件是什么？
答案：遙控開 / 關通過Pin3（R.C.） 引腳實現，開機邏輯為 Pin3 電壓 **＞+2.5Vdc** 或引腳開路，關機邏輯為 Pin3 電壓 **＜+0.8Vdc** 或 Pin3 跳線短接至 Pin1（-Vin）；轉換器關閉時的閑置電流為 10mA，該控制功能兼容 CMOS/Open、Collector TTL 邏輯。
問題 3（性能與可靠性類）：SPB09/DPB09 系列的核心保護功能、環境適應性及可靠性指標分別是什么？
答案：1. 保護功能：支持連續短路保護（自動恢復）、120~250% 額定功率過負載保護（故障移除后自動恢復）、低壓輸入保護，可搭配對應慢熔保險絲提升安全性；2. 環境適應性：工作溫度 **-40~+90℃，機殼最高耐溫 + 115℃，耐振動 10~500Hz/2G，工作 / 儲存濕度無冷凝，溫度系數 0.03%/℃(0~70℃)；3. 可靠性：MTBF 達275Khrs**（MIL-HDBK-217F，25℃），輸入輸出隔離電壓 1.5KVDC，絕緣阻抗 100M Ohms/500VDC，擁有 3 年產品保固。
