SPAN02/DPAN02 系列是明緯推出的2W SIP8 封裝DC-DC 穩壓轉換器，分單組（SPAN02）和雙組（DPAN02）輸出類型，具備4.5~75Vdc 2:1 寬輸入范圍、1.5KVDC 輸入輸出隔離、-40~+90℃寬工作溫度等核心特性，效率最高達85%，支持遙控開 / 關，擁有連續短路、過載自恢復保護，符合BS EN/EN55032 輻射 A 級標準且無需額外組件，無需最小負載，適配電信 / 工業控制等多領域，提供3 年保固，輸入分 E/A/B/C 四檔、輸出覆蓋 3.3V/5V/12V/15V 單路及 ±5V/±12V/±15V 雙路規格。

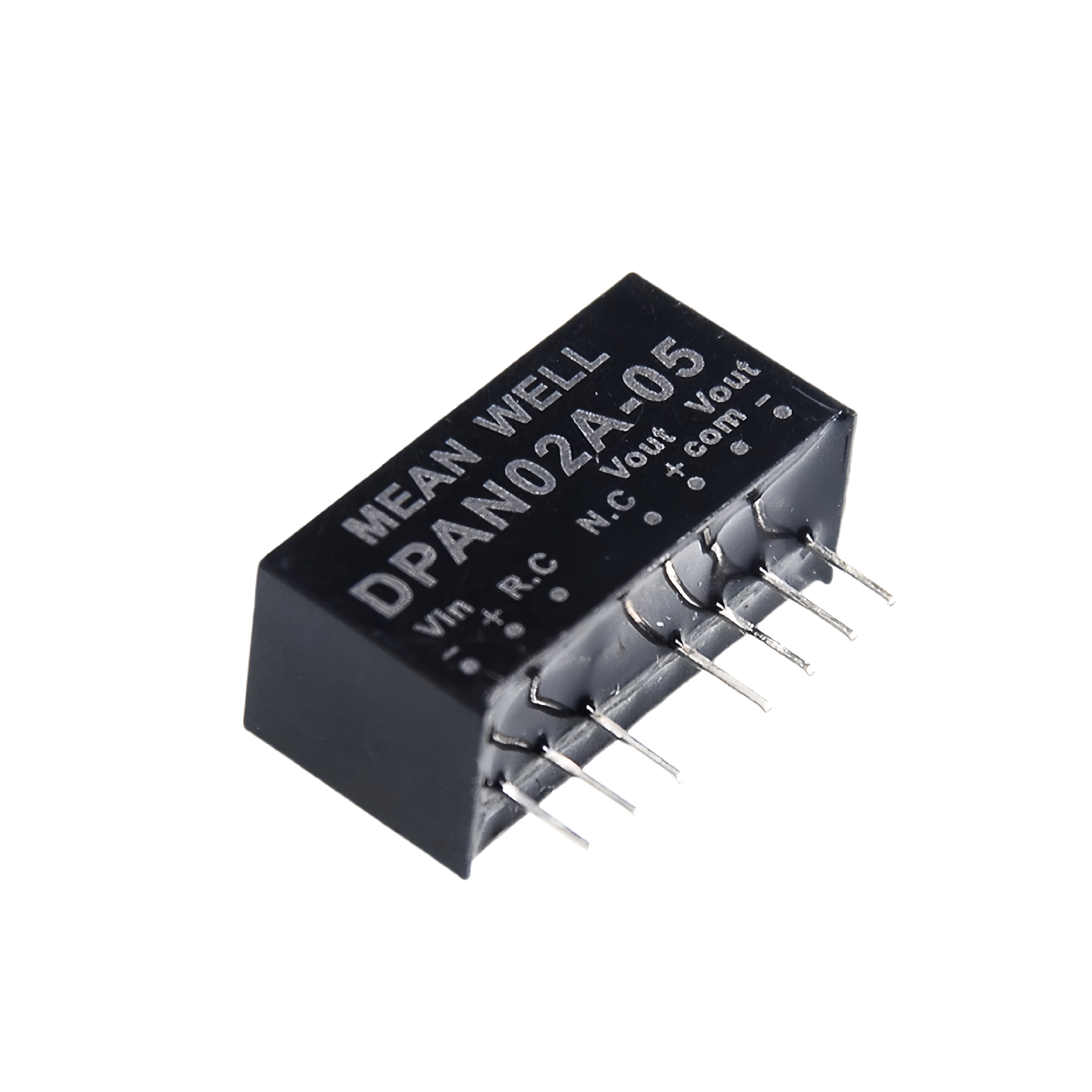

SPAN02&DPAN02 系列為明緯生產的2W SIP8 封裝隔離式穩壓 DC-DC 轉換器，分為SPAN02 單組輸出和DPAN02 雙組輸出兩大類型，采用行業標準引腳設計，無需最小負載，適配分布式電源架構、工業控制、通信等多系統，提供3 年保固，為全球交易品項。
二、核心關鍵特性
輸入輸出：支持4.5~75Vdc 2:1 寬輸入范圍（分 4 檔），單路輸出覆蓋 3.3V/5V/12V/15V，雙路輸出為 ±5V/±12V/±15V，1.5KVDC 輸入 / 輸出隔離；
效率與電磁兼容：轉換效率最高 85%，符合BS EN/EN55032 輻射 A 級標準，無需額外組件即可滿足要求；
工作環境：寬溫工作 **-40~+90℃，儲存溫度-55~+125℃**，工作濕度 20~90% RH（無冷凝），自然風冷散熱，機殼最高耐溫 + 100℃；
保護功能：具備連續短路保護（自恢復）、過載保護（故障移除后自恢復），內置欠壓鎖定功能；
其他功能：支持遙控開 / 關，內部功耗僅500mW，耐振動（10~500Hz，2G，X/Y/Z 軸各 60 分鐘）。
三、型號編碼規則
| 編碼段 | 含義 | 可選值 / 說明 |
|---|---|---|
| 首位 | 輸出類型 | S = 單組輸出，D = 雙組輸出 |
| 系列名 | 產品系列 | PAN02 |
| 額定功率 | 固定值 | 02（代表 2W） |
| 輸入檔位 | 輸入電壓范圍 | E=4.5~9Vdc，A=9~18Vdc，B=18~36Vdc，C=36~75Vdc |
| 末尾段 | 輸出電壓 | 03=3.3V，05=5V/±5V，12=12V/±12V，15=15V/±15V |
四、核心電氣規格（25℃、額定負載、正常輸入下）
| 規格項 | 數值 / 參數 | 備注 |
|---|---|---|
| 額定功率 | 2W | 全系列統一 |
| 電壓精度 | ±1.5% | 輸出電壓偏差 |
| 紋波與噪聲 | 75mVp-p | 按指定方法測量 |
| 線性調整率 | ±0.5% | 額定負載下低到高輸入電壓 |
| 負載調整率 | 單組 ±0.5%，雙組 ±1% | 10%~100% 額定負載 |
| 工作頻率 | 100KHz（典型） | - |
| 輸入輸出絕緣阻抗 | 100MΩ/500VDC/25℃/70%RH | - |
| 輸入輸出絕緣容抗 | 10pF（典型） | - |
| 浪涌電壓（最長 100ms） | 5Vin=15Vdc；12Vin=25Vdc；24Vin=50Vdc；48Vin=100Vdc | 分檔適配 |
| 欠壓鎖定 - 啟動電壓 | 5Vin=4.2Vdc；12Vin=7.3Vdc；24Vin=15.5Vdc；48Vin=31Vdc | 分檔觸發 |
| 欠壓鎖定 - 關斷電壓 | 5Vin=3Vdc；12Vin=5.8Vdc；24Vin=12Vdc；48Vin=24Vdc | 分檔觸發 |
| MTBF | 2500Khrs | 按 MIL-HDBK-217F（25℃）標準 |
五、典型機型參數（節選核心檔）
| 型號 | 輸入范圍 | 輸出規格 | 滿載輸出電流 | 典型效率 | 最大電容負載 | 空載輸入電流 |
|---|---|---|---|---|---|---|
| SPAN02E-05 | 4.5~9V | 5V 單路 | 0~400mA | 78% | 400μF | 60mA |
| SPAN02A-12 | 9~18V | 12V 單路 | 0~167mA | 83% | 167μF | 32mA |
| SPAN02B-15 | 18~36V | 15V 單路 | 0~134mA | 83% | 134μF | 19mA |
| SPAN02C-05 | 36~75V | 5V 單路 | 0~400mA | 80% | 400μF | 9mA |
| DPAN02E-05 | 4.5~9V | ±5V 雙路 | ±0~200mA | 78% | 200μF（每路） | 60mA |
| DPAN02B-15 | 18~36V | ±15V 雙路 | ±0~67mA | 85% | 67μF（每路） | 19mA |

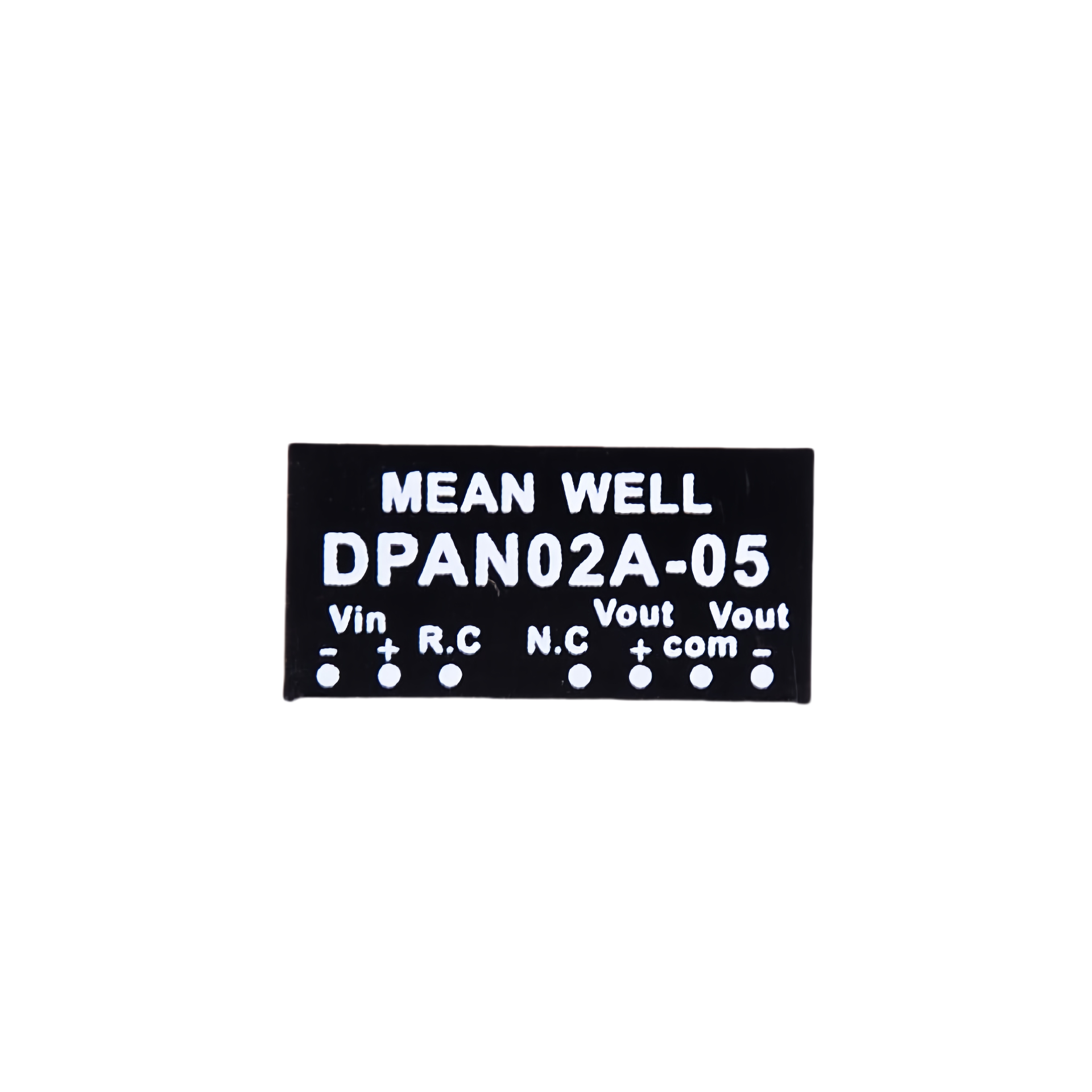

六、引腳定義（SIP8，引腳 4 未提及）
| 引腳編號 | SPAN02（單組輸出） | DPAN02（雙組輸出） |
|---|---|---|
| 1 | -Vin | -Vin |
| 2 | +Vin | +Vin |
| 3 | R.C.（遙控） | R.C.（遙控） |
| 5 | N.C.（空腳） | N.C.（空腳） |
| 6 | +Vout | +Vout |
| 7 | -Vout | Common（公共端） |
| 8 | N.C.（空腳） | -Vout |
七、機械與包裝規格
尺寸：21.89.211.1mm（0.860.360.44 英寸），尺寸誤差 x.x±0.5mm，引腳誤差 ±0.05mm；
材質：機殼為UL94V-0 級絕緣黑色塑料，單產品重 2.7g；
焊接要求：距殼體 1.5mm 處焊接，最高 260℃，持續 1~3 秒；
包裝：標準套管包裝，14 顆 / 管，2058 顆 / 147 管 / 箱，外箱尺寸 L390.9xW284.8xH175.7mm。
八、安規與電磁兼容
安全認證：EAC TP TC 020/2011（48Vin 機型額外通過 EAC TP TC 004）；
電磁兼容抗擾度（均符合 BS EN/EN 標準）：
ESD：Level2，±8KV 空氣 /±4KV 接觸；
輻射抗擾：Level2，3V/m；
EFT/Bursts：Level1，0.5KV；
浪涌：Level1，0.5KV 線對線；
傳導抗擾：Level2，3V (e.m.f.)；
磁場抗擾：Level2，3A/m。
九、應用領域
電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關及全球交易品項識別相關設備。
關鍵問題
問題 1（產品選型類）：SPAN02/DPAN02 系列按輸入電壓可分哪幾個檔位，各檔位對應電壓范圍是什么？
答案：分 4 個核心檔位，E 檔：4.5~9Vdc，A 檔：9~18Vdc，B 檔：18~36Vdc，C 檔：36~75Vdc，均為 2:1 寬輸入范圍。
問題 2（功能應用類）：該系列轉換器的遙控開 / 關功能如何實現，觸發電壓條件是什么？
答案：開機條件為 R.C. 引腳相對 - Vin 的電壓＜0.8Vdc，或該引腳開路；關機條件為 R.C. 引腳相對 - Vin 的電壓在 4~15Vdc 之間。
問題 3（性能限制類）：SPAN02/DPAN02 系列的工作溫度為 - 40~+90℃，實際使用中需注意什么，且其輸出紋波噪聲的指標和測量要求是什么？
答案：①工作溫度需參考負載減額曲線，機殼最高溫度不可超過 + 100℃；②輸出紋波噪聲指標為 75mVp-p，測量要求為使用 12" 雙線，終端并聯 0.1μF 和 47μF 電容，在 20MHz 帶寬下完成測量。
