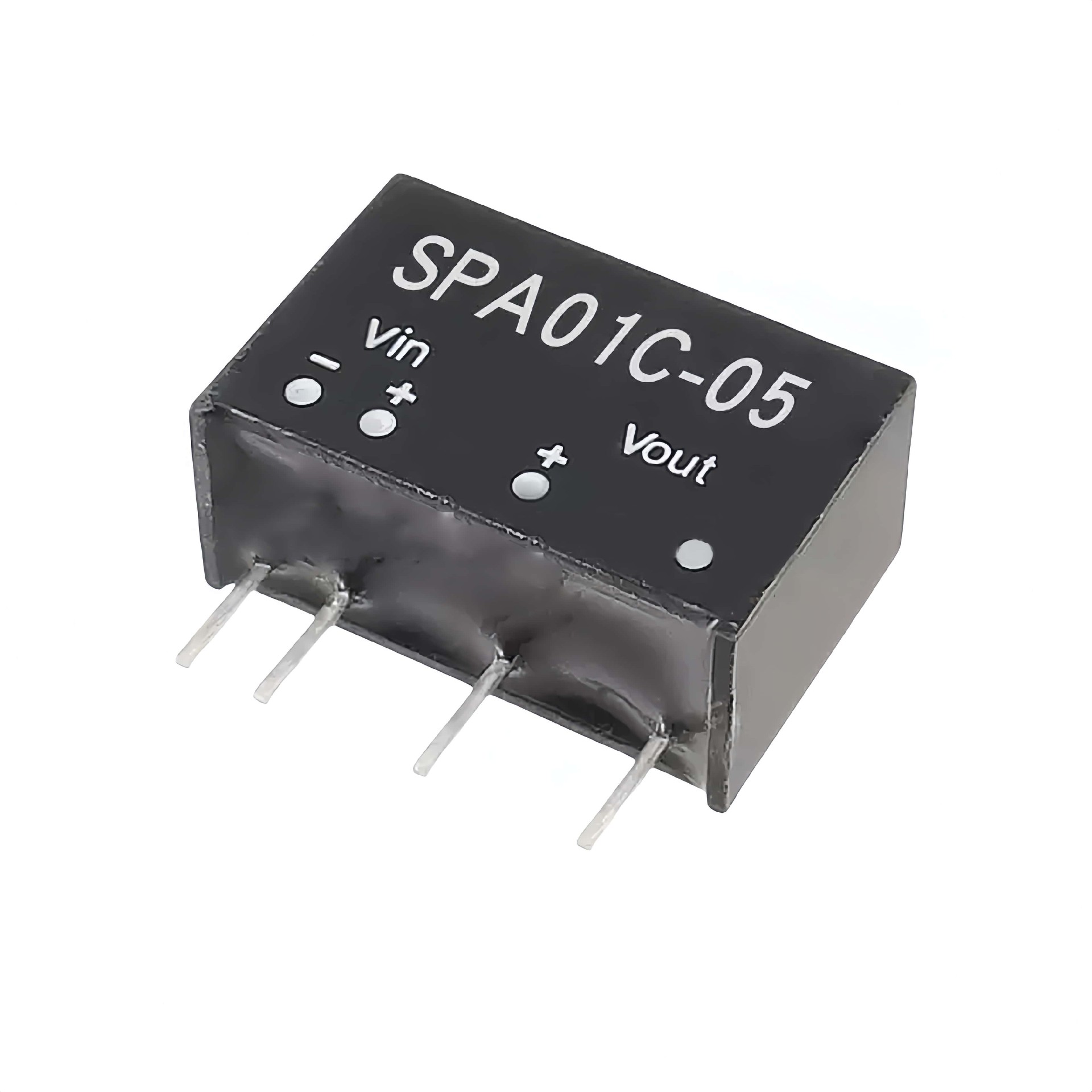

明緯 SPA01 系列是 1W DC-DC 穩壓?jiǎn)谓M輸出變換器，采用單列直插式封裝，具備2:1 寬輸入范圍與1500VDC 輸入 / 輸出隔離特性，內建 EMI 濾波電路，支持短路、過負載自恢復保護且可自然冷卻，經 100% 滿載老化，擁有 2 年保固；該系列分 A/B/C 三類輸入電壓規格（A:9~18VDC、B:18~36VDC、C:36~75VDC），輸出 5V/12V/15V 三種電壓，工作溫度達 **-40 ~ +90℃，MTBF≥500Khrs，通過多項安規與電磁兼容認證，機構尺寸為17.47.7511.1mm**，包裝為 28 顆 / 管、2800 顆 / 箱，兼具低成本與高可靠性特點。
本文檔為明緯SPA01 系列 1W DC-DC 穩壓?jiǎn)谓M輸出變換器的產品規格書，詳細介紹了產品核心特性、電氣規格、環境參數、安規電磁兼容、物理及包裝信息等內容，以下為分點詳細總結：
一、核心產品特性
封裝與結構：采用單列直插式封裝，內建 EMI 濾波電路，無需額外外部元件，電容型濾波設計；
電氣隔離與輸入范圍：支持2:1 寬輸入電壓范圍，實現1500VDC 輸入 / 輸出高隔離；
保護功能：具備短路、過負載雙重保護，異常條件移除后可自動恢復，過負載保護為額定輸出功率的130~200%；
工藝與可靠性：經100% 滿載老化測試，自然冷卻即可工作，擁有2 年產品保固，兼具低成本與高可靠性；
認證與壽命：通過多項國際安規與電磁兼容認證，MTBF（平均無故障時間）≥500Khrs（MIL-HDBK-217F 標準，25℃）。
二、關鍵電氣規格
該系列分A/B/C 三類輸入電壓規格、5V/12V/15V 三種輸出電壓規格，組合為 9 個具體型號，核心電氣參數如下表：
| 核心指標 | 具體參數 |
|---|---|
| 額定功率 | 1W（單組輸出） |
| 開關工作頻率 | 最小100KHz |
| 輸入電壓范圍 | A:9~18VDC、B:18~36VDC、C:36~75VDC |
| 輸出電壓 / 電流 | 5V(20~200mA)、12V(8~83mA)、15V(6~67mA) |
| 電壓精度 | ±0.5% |
| 線性 / 負載調整率 | 分 **±0.5%/±2.0%** |
| 紋波與噪聲（最大） | 5V：60mVp-p；12V/15V：80mVp-p |
| 滿載效率（Typ.） | 5V:77%、12V:78%、15V:79% |
| 空載輸入電流 | 5V：A:110mA、B:55mA、C:27mA；12V/15V：A:20mA、B:10mA、C:7mA |
三、環境工作參數
工作溫度：-40 ~ +90℃（實際使用需參考產品負載減額曲線）；
工作濕度：20 ~ 90% RH，無冷凝要求；
儲存溫濕度：溫度 **-40 ~ +105℃，濕度10 ~ 95% RH**；
溫度系數：±0.05% /℃（測量范圍 0 ~ 50℃）；
耐振動性：10 ~ 500Hz、2G 振動條件，10 分鐘 / 周期，X、Y、Z 三軸各測試 60 分鐘。
四、安規與電磁兼容
安全規范：通過EAC TP TC 020/2011認證（48Vin 型號僅符合 EAC TP TC 004）；
絕緣相關：輸入 / 輸出耐壓1.5KVDC；絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH；絕緣容抗最大80pF；
電磁兼容發射：符合BS EN/EN55032 Class B、FCC part 15 Class B、EAC TP TC 020 標準；
電磁兼容抗擾度：符合BS EN/EN61000-4-2/3/4/5/6/8 A 級輕工業標準、EAC TP TC 020 標準。
五、物理與包裝信息
機構尺寸：17.47.7511.1mm（英寸：0.69"*0.30"*0.44"），產品重量3g；

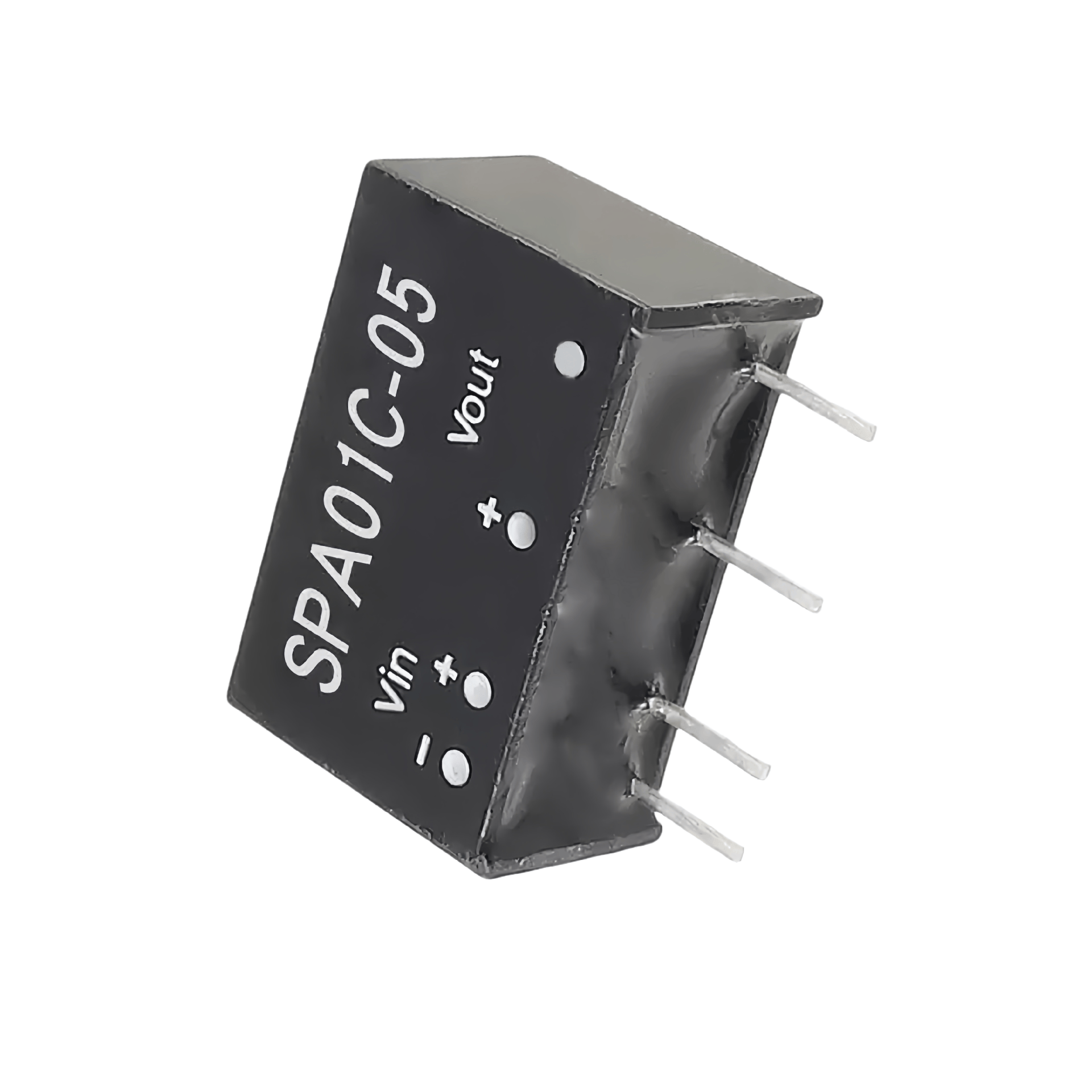

引腳定義：明確正 / 底視圖引腳布局，核心引腳含 - Vin、+Vin、+Vout、-Vout；
包裝規格：標準套管包裝，28 顆 / 管，2800 顆 / 100 管 / 箱，推薦使用保險絲配合使用。
六、重要測試與使用備注
通用測試條件：未特別說明時，所有參數均在正常輸入、額定負載、25℃ 70% RH環境下測量；
紋波噪聲測量：使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下測試；
調整率測量：線性調整率為額定負載下從低輸入到高輸入測量，負載調整率為額定負載的10%~100% 區間測量；
保護使用限制：轉換器在短路或過載條件下，連續工作不得超過30 秒。
關鍵問題
問題：SPA01 系列變換器的輸入電壓分哪幾類，對應范圍分別是多少？不同輸入規格下，5V 輸出型號的空載輸入電流是多少？答案：輸入電壓分 A、B、C 三類，范圍分別為 A:9~18VDC、B:18~36VDC、C:36~75VDC；5V 輸出型號（SPA01A/B/C-05）的空載輸入電流為 A:110mA、B:55mA、C:27mA。
問題：SPA01 系列的保護功能包含哪些，保護模式及使用限制是什么？答案：具備短路、過負載兩類保護功能，兩種保護均為異常條件移除后自動恢復模式；過負載保護閾值為額定輸出功率的 130~200%，且轉換器在短路或過載條件下的連續工作時間不得超過 30 秒。
問題：SPA01 系列變換器的紋波與噪聲參數、測量條件分別是什么？安規與電磁兼容方面有哪些核心認證 / 標準？答案：紋波與噪聲最大參數為 5V 輸出 60mVp-p，12V/15V 輸出 80mVp-p；測量條件是使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，在 20MHz 帶寬下測試。安規上通過 EAC TP TC 020/2011 認證（48Vin 型號為 EAC TP TC 004）；電磁兼容發射符合 BS EN/EN55032 Class B、FCC part 15 Class B 標準，抗擾度符合 BS EN/EN61000-4-2/3/4/5/6/8 A 級輕工業標準。
