明緯 SMU02-N 系列是 2W SIP4 封裝的 DC-DC 非穩壓轉換器，具備 **±10% 輸入電壓范圍 **、1500VDC 輸入輸出隔離、-40~+105℃寬工作溫度，效率最高達90%，支持連續短路保護且符合 BS EN/EN55032 輻射 B 級標準，輸入分 L (4.5~5.5V)、M (10.8~13.2V)、N (21.6~26.4V) 三類，輸出涵蓋 3.3/5/9/12/15/24V 多種規格，適配電信通信、工業控制等多場景，提供3 年保固，MTBF 最低 2000Khrs。
明緯 SMU02-N 系列為2W SIP4 塑料封裝的 DC-DC 非穩壓轉換器，是工業標準封裝的電源組件，主打高隔離、寬溫、高可靠性，適配工業、通信等多領域，提供3 年保固，MTBF（平均無故障時間）最低2000Khrs（MIL-HDBK-217F/25℃標準）。
二、核心產品特性
電氣隔離：1500VDC 輸入 / 輸出隔離，絕緣阻抗達 100M Ohms/500VDC/25℃/70% RH；
輸入適配：±10% 輸入電壓范圍，分 L/M/N 三類檔位，支持短時浪涌電壓（5Vin/9V、12Vin/18V、24Vin/30V，最長 100ms）；
能效表現：低空載輸入電流，效率最高達 90%（SMU02L-12N/15N、SMU02M-12N）；
環境適配：工作溫度 **-40~+105℃**，機殼最高溫度 + 115℃，儲存溫度 - 55~+125℃，工作 / 儲存濕度均無冷凝；
電磁兼容：符合BS EN/EN55032 輻射 B 級，無需額外組件，EMC 抗擾度多等級認證；
保護功能：連續短路保護，自動恢復，推薦搭配對應慢熔保險絲（5Vin/1000mA、12Vin/500mA、24Vin/300mA）。
三、型號編碼規則
SMU02-××N 中各字符對應含義：
SMU02：系列名；
首位 ×（L/M/N）：輸入電壓檔位，L=4.5~5.5Vdc、M=10.8~13.2Vdc、N=21.6~26.4Vdc；
后位 ×（03/05/09/12/15/24）：輸出電壓（3.3/5/9/12/15/24Vdc）；
N：新系列標識。
四、關鍵電氣規格（核心參數）
| 項目 | 規格參數 |
|---|---|
| 額定功率 | 2W |
| 輸出電壓精度 | 最大 **±3%** |
| 紋波與噪聲 | 最大100mVp-p（特定測試條件） |
| 線性調整率 | 3.3V 輸出 ±1.5%/1% 輸入變化，其他輸出 ±1.2%/1% 輸入變化 |
| 負載調整率 | 3.3V 輸出12%，其他輸出8%（10%~100% 額定負載） |
| 開關工作頻率 | 最小200KHz |
| 溫度系數 | ±0.05%/°C |
| 絕緣容抗（典型值） | 50pF |
五、機型核心參數表（節選關鍵）
| 訂單號 | 輸入電壓范圍 | 空載輸入電流 | 滿載輸入電流 | 輸出電壓 | 輸出電流 | 典型效率 | 最大電容負載 |
|---|---|---|---|---|---|---|---|
| SMU02L-12N | 4.5~5.5Vdc | 20mA | 445mA | 12V | 167mA | 90% | 220μF |
| SMU02M-12N | 10.8~13.2Vdc | 8mA | 185mA | 12V | 167mA | 90% | 220μF |
| SMU02N-12N | 21.6~26.4Vdc | 6mA | 96mA | 12V | 167mA | 87% | 220μF |
| SMU02L-05N | 4.5~5.5Vdc | 20mA | 470mA | 5V | 400mA | 85% | 470μF |
| SMU02N-24N | 21.6~26.4Vdc | 8mA | 95mA | 24V | 84mA | 88% | 100μF |
六、物理與安裝參數
尺寸：11.77.510.2mm（0.460.30.4 inch），誤差符合工業標準；
材質：機殼為UL94V-0 級絕緣黑色塑料，防火阻燃；

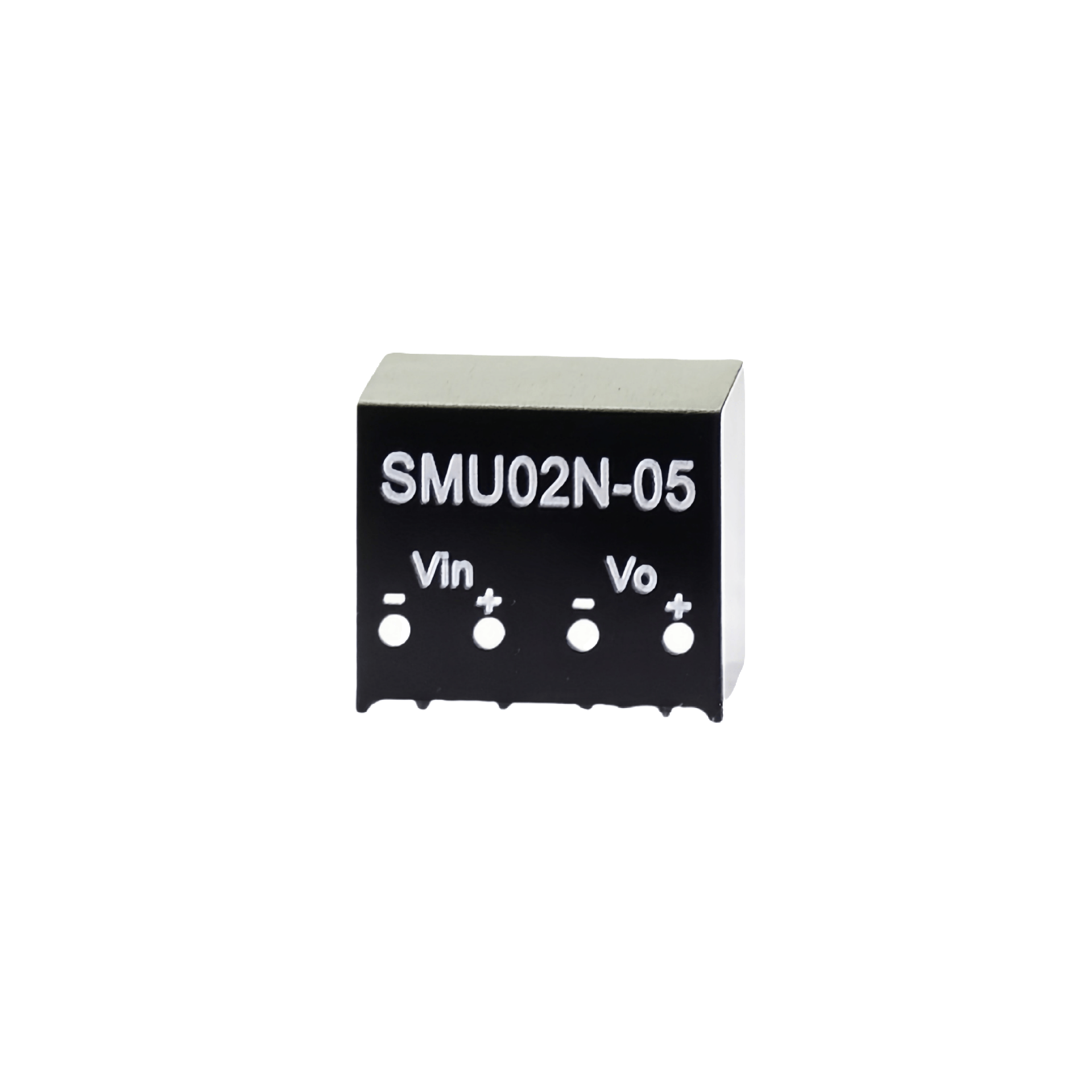

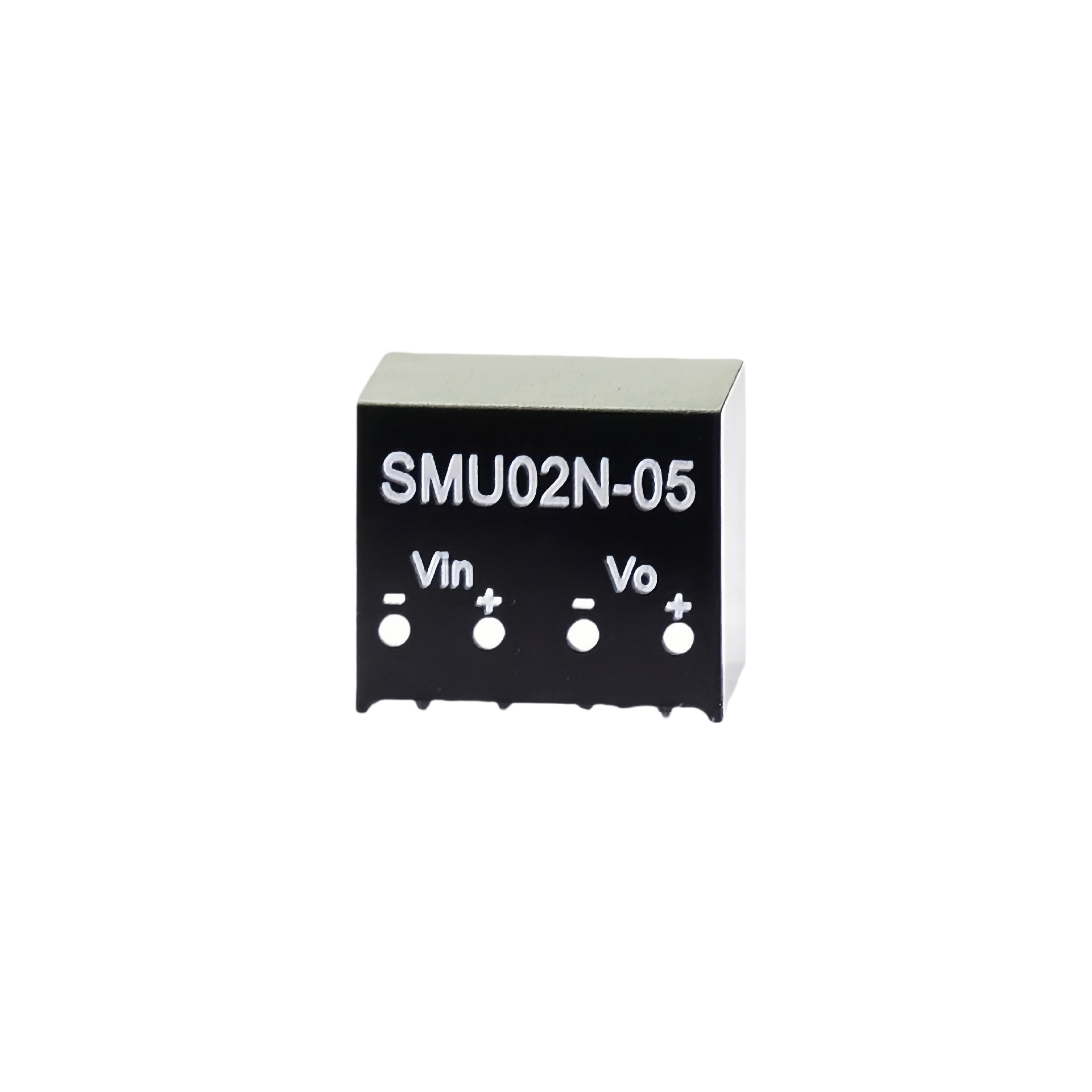

引腳：4 引腳（SIP4），定義為 1 (-Vin)、2 (+Vin)、3 (-Vout)、4 (+Vout)，引腳尺寸 0.50x0.30mm，誤差 ±0.05mm；
焊接：距外殼 1.5mm 處，最高265℃，焊接時間 3~5 秒；
耐振動：10~500Hz/2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘，通過 EAC TPTC020/2011 認證。
七、包裝規格
標準包裝：套管包裝，42 顆 / 管，160 管 / 箱，整箱6720 顆；
重量：單管毛重 75g，整箱毛重 15.4Kg；
外箱尺寸：L620 x W230 x H230mm。
八、應用場景
適配需要小功率、高隔離、寬溫的電子系統，包括：電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等。
九、測試與備注說明
常規參數測試條件：正常輸入電壓、額定負載、25℃/70% RH；
紋波噪聲測試：12" 雙線、終端并聯 0.1μF+47μF 電容、20MHz 帶寬；
EMC 補充：若需符合特定 EN61000 標準，需外接 470μF/100V 輸入濾波電容。
關鍵問題
問題 1（產品選型）：SMU02-N 系列按輸入電壓分哪幾類檔位？各檔位的電壓范圍和適配保險絲規格分別是什么？
答案：輸入電壓分 L、M、N 三類檔位，L 檔為 4.5~5.5Vdc，適配 1000mA 慢熔型保險絲；M 檔為 10.8~13.2Vdc，適配 500mA 慢熔型保險絲；N 檔為 21.6~26.4Vdc，適配 300mA 慢熔型保險絲。
問題 2（性能參數）：SMU02-N 系列的輸出調整率有何規格要求？紋波噪聲和電壓精度的最大限值是多少？
答案：負載調整率上，3.3V 輸出為 12%，其他電壓輸出為 8%（測試條件為 10%~100% 額定負載）；線性調整率上，3.3V 輸出為 ±1.5%/1% 輸入變化，其他輸出為 ±1.2%/1% 輸入變化；輸出紋波與噪聲最大限值為 100mVp-p，輸出電壓精度最大限值為 ±3%。
問題 3（工程應用）：SMU02-N 系列在焊接、電磁兼容補充設計上有哪些關鍵要求？
答案：焊接要求：距產品外殼 1.5mm 的位置焊接，最高焊接溫度 265℃，單次焊接時間 3~5 秒；EMC 補充設計：若模塊需要符合 BS EN/EN61000-4-4、BS EN/EN61000-4-5 標準，需外接一個 470μF/100V 的輸入濾波電容，常規使用下符合 BS EN/EN55032 輻射 B 級，無需額外組件。
