明緯 SMU02 系列為 2W DC-DC 不穩壓單組輸出轉換器，采用SIP 封裝與工業標準引腳排列，具備1500VDC 輸入 / 輸出隔離、內建 EMI 濾波電路、自然冷卻等特性，擁有 ±8.0% 充電電壓精度、100KHz 典型開關頻率，工作溫度范圍 **-40 ~ +85℃，通過多項安規認證，MTBF≥100Khrs，提供 2 年保固，包含 SMU02L/M/N 多型號，適配 5V/12V/15V 輸出電壓，各型號在輸入范圍、效率、紋波噪聲等參數上有差異化設計，同時具備過負載、短路折斷式保護，機構尺寸為11.67.510.14mm**，包裝為 42 顆 / 管、6720 顆 / 箱。
本文檔為明緯SMU02 系列 2W DC-DC 不穩壓單組輸出轉換器的產品規格書，詳細介紹了該系列產品的特性、電氣規格、環境參數、安規電磁兼容、機構包裝等核心信息，以下為分點詳細總結：
一、產品核心特性
封裝與結構：采用SIP 封裝，工業標準引腳排列，配備絕緣塑膠外殼，支持自然冷卻，無需額外散熱元件；
隔離與濾波：具備1500VDC 輸入 / 輸出隔離，內建 EMI 濾波電路，無需外接濾波元件；
品控與保障：100% 滿載老化測試，低成本高可靠性，提供2 年保固，MTBF≥100Khrs（依據 MIL-HDBK-217F，25℃環境）；
認證與合規：通過EAC TP TC 020/2011安規認證，電磁兼容與干擾符合多項國際標準。
二、核心電氣規格
該系列包含SMU02L/M/N 三大子系列，共 9 個型號，適配5V/12V/15V三種輸出電壓，額定功率均為2W，各型號關鍵電氣參數差異化如下表：
| 型號 | 輸出電壓 | 電流范圍 | 紋波與噪聲 (最大) | 輸入電壓范圍 | 效率 (Typ.) | 開關頻率 (Typ.) |
|---|---|---|---|---|---|---|
| SMU02L-05 | 5V | 80~400mA | 50mVp-p | 21.6~26.4V | 79% | 100KHz |
| SMU02L-12 | 12V | 33~167mA | 50mVp-p | 10.8~13.2V | 82% | 100KHz |
| SMU02L-15 | 15V | 27~133mA | 60mVp-p | 10.8~13.2V | 85% | 100KHz |
| SMU02M-05 | 5V | 80~400mA | 50mVp-p | 4.5~5.5V | 80% | 100KHz |
| SMU02M-12 | 12V | 33~167mA | 80mVp-p | 4.5~5.5V | 84% | 100KHz |
| SMU02M-15 | 15V | 27~133mA | 80mVp-p | 4.5~5.5V | 84% | 100KHz |
| SMU02N-05 | 5V | 80~400mA | 60mVp-p | 21.6~26.4V | 83% | 100KHz |
| SMU02N-12 | 12V | 33~167mA | 80mVp-p | 21.6~26.4V | 85% | 100KHz |
| SMU02N-15 | 15V | 27~133mA | 80mVp-p | 21.6~26.4V | 84% | 100KHz |
通用電氣參數：充電電壓精度 ±8.0%，線性調整率 ±1.2%（1% 輸入變化），負載調整率 ±2.0%；濾波方式為電容型濾波；
輸入電流：各型號分滿載 / 空載規格，電流值在 15mA~500mA 區間不等；
保護功能：支持過負載、短路瞬間保護，保護模式為折斷式，官方推薦搭配保險絲使用。
三、環境與物理參數
工作環境：工作溫度 **-40 ~ +85℃（需參考負載減額曲線），工作濕度20 ~ 90% RH** 且無冷凝；
儲存環境：儲存溫度 **-55 ~ +125℃，儲存濕度10 ~ 95% RH**；
溫度系數：±0.05% /℃（0 ~ 50℃區間）；
耐振動：可承受 10 ~ 500Hz、2G 的振動，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘；
機構尺寸：11.67.510.14mm（換算英制為 0.46"0.300.40"），單顆重量1.3g；

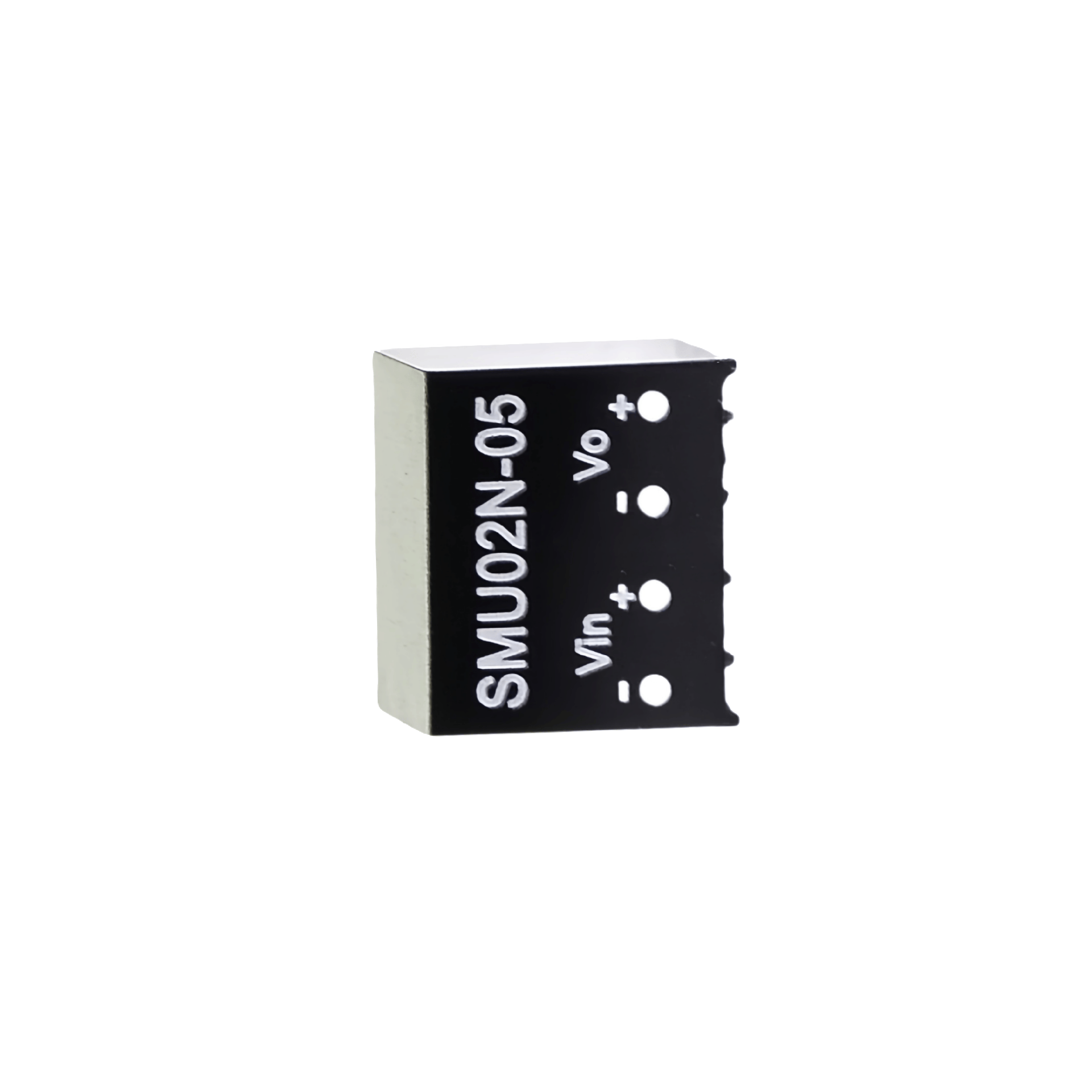

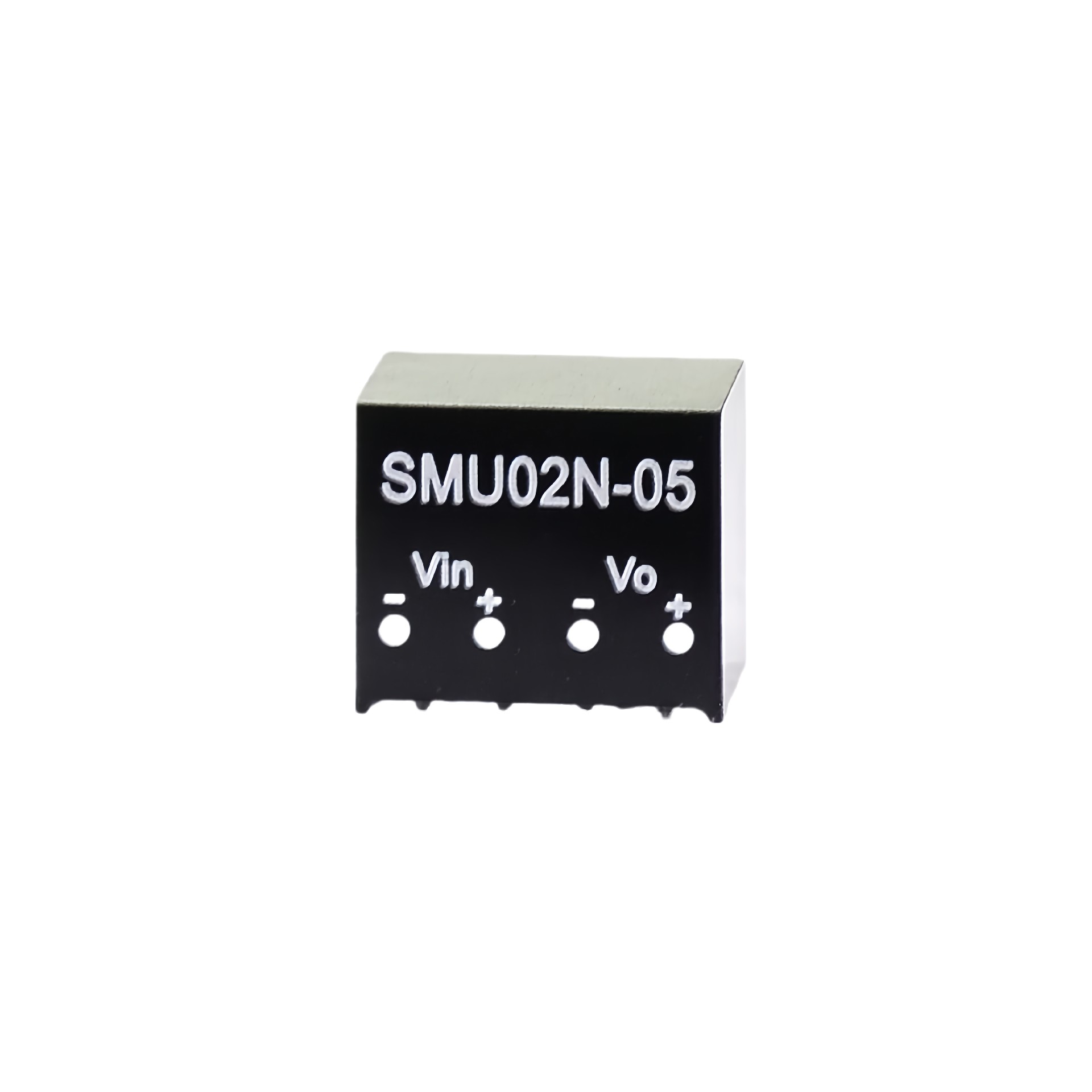

腳位定義：共 4 個引腳，1 腳 (-Vin)、2 腳 (+Vin)、3 腳 (-Vout)、4 腳 (+Vout)，為工業標準排列。
四、安規與電磁兼容
絕緣相關：輸入 / 輸出耐壓1500VDC；絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH；絕緣容抗最大80pF；
電磁干擾 (EMI)：符合BS EN/EN55032 Class B、FCC part 15 Class B、EAC TP TC 020 標準；
電磁耐受 (EMS)：符合BS EN/EN61000-4-2,3,4,5,6,8A 級輕工業標準、EAC TP TC 020 標準。
五、包裝與測試備注
包裝規格：42 顆 / 管，6720 顆 / 160 管 / 箱，外箱尺寸 620 x 230 x 230mm，整箱重量 15.2Kg；
測試方法備注（未特別說明則在正常輸入、額定負載、25℃ 70% RH下測量）：
紋波和噪聲：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下測量；
線性調整率：額定負載下從低電壓到高電壓區間測量；
負載調整率：額定負載的 20%~100% 區間測量。
關鍵問題
問題 1（產品選型類）：SMU02 系列各子系列的輸入電壓范圍核心差異是什么，適配哪些供電場景？
答案：SMU02L 系列輸入電壓分 21.6~26.4V（5V 輸出）和 10.8~13.2V（12/15V 輸出），適配 24V、12V 標準直流供電場景；SMU02M 系列全型號輸入均為 4.5~5.5V，適配 5V 直流供電場景；SMU02N 系列全型號輸入均為 21.6~26.4V，專屬適配 24V 直流供電場景，可根據實際供電電壓選擇對應子系列。
問題 2（性能保障類）：SMU02 系列的保護機制有哪些，安規與可靠性相關的核心指標是什么？
答案：保護機制為過負載、短路瞬間保護，保護模式為折斷式，官方推薦搭配保險絲使用；可靠性核心指標：MTBF≥100Khrs（MIL-HDBK-217F，25℃）、100% 滿載老化、2 年保固；安規核心指標：輸入 / 輸出耐壓 1500VDC、絕緣阻抗 100MΩ（500VDC/25℃/70% RH），通過 EAC TP TC 020/2011 認證，電磁兼容符合多項國際 Class B/A 級標準。
問題 3（應用測試類）：測量 SMU02 系列紋波和噪聲時需遵循哪些規范，該系列的工作溫度限制及注意事項是什么？
答案：紋波和噪聲測量規范：使用 12" 雙絞線，測量終端需并聯 0.1uf 和 47uf 的電容，在 20MHZ 的帶寬下進行量測；工作溫度限制為 - 40 ~ +85℃，核心注意事項是該溫度范圍需參考產品負載減額曲線，即高溫環境下需根據曲線降低負載，避免超規格工作，同時工作環境濕度需控制在 20~90% RH 且無冷凝。
