明緯 SMU01-N 系列是 1W SIP4 封裝的 DC-DC 非穩壓轉換器，具備 **±10% 輸入電壓范圍 **、1500VDC 輸入輸出隔離、-40~+105℃寬工作溫度的核心特性，效率最高達88%，支持連續短路保護且符合 BS EN/EN55032 輻射 B 級標準，無需額外組件；輸入電壓分 K/L/M/N 四檔，輸出覆蓋 3.3/5/9/12/15/24Vdc，適配電信通信、工業控制、儀器等多場景，整機提供3 年保固，尺寸僅11.7610.2mm，MTBF 最低 2000Khrs。
明緯 SMU01-N 系列為1W SIP4 塑料封裝的 DC-DC 非穩壓轉換器，是工業標準封裝的電源組件，具備寬輸入范圍、高隔離、寬溫工作等特性，適配多工業場景，提供3 年保固，核心優勢為無需額外組件即可滿足 EMC 輻射 B 級標準，且低空載電流、高效率。
二、核心特性

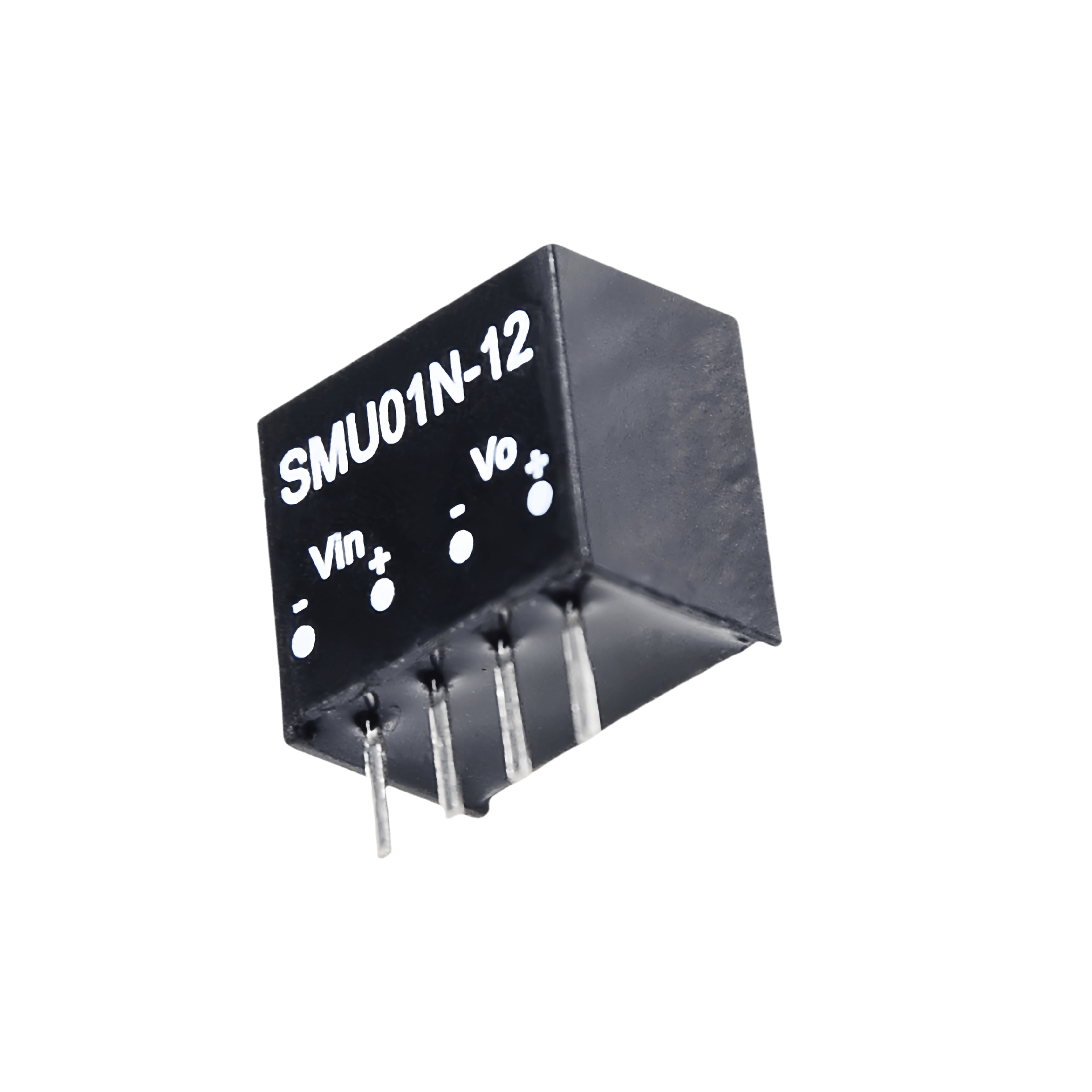

封裝：工業標準SIP-4，機殼為UL 94V-0 級絕緣黑色塑料，尺寸僅11.7610.2mm（0.460.240.4inch）；
電氣核心：1500VDC 輸入 / 輸出隔離，±10% 輸入電壓范圍，效率最高達88%；
環境適配：工作溫度 **-40~+105℃**，機殼最高溫度 + 115℃，工作濕度 5%~95% RH 無冷凝；
保護功能：連續短路保護，自動恢復；
EMC 標準：符合BS EN/EN55032 輻射 B 級，無需另加組件；
可靠性：MTBF 最低2000Khrs（MIL-HDBK-217F/25℃），耐振動（10~500Hz/2G，XYZ 軸各 60 分鐘）。
三、型號編碼與輸入輸出規格
型號編碼規則：SMU（系列名）+01（1W 額定功率）+【K/L/M/N】（輸入電壓檔）+【03/05/09/12/15/24】（輸出電壓）+N（新系列）；
輸入電壓四檔范圍：
K：2.97~3.63Vdc
L：4.5~5.5Vdc
M：10.8~13.2Vdc
N：21.6~26.4Vdc
輸出電壓：覆蓋 3.3/5/9/12/15/24Vdc，不同型號對應不同電容負載、空載輸入電流及效率，核心參數如下表：| 輸入電壓檔 | 訂單號示例 | 輸出電壓 (Vdc) | 滿載輸出電流 (mA) | 空載輸入電流 (mA) | 電容負載 (最大) | 典型效率 (%) ||------------|------------|---------------|------------------|------------------|----------------|-------------|| K (3.3V) | SMU01K-03N | 3.3 | 300 | 10 | 470μF | 80 || L (5V) | SMU01L-05N | 5 | 200 | 6 | 470μF | 85 || M (12V) | SMU01M-24N | 24 | 42 | 6 | 100μF | 88 || N (24V) | SMU01N-12N | 12 | 84 | 5 | 220μF | 85 |
四、關鍵電氣規格（25℃/ 額定負載 / 正常輸入下）
| 項目 | 規格參數 |
|---|---|
| 額定功率 | 1W |
| 電壓精度 | 最大 **±3%** |
| 紋波與噪聲 | 最大75mVp-p（特定測量條件） |
| 線性調整率 | 3.3V 輸出 ±1.5%/1% 輸入變化，其他輸出 ±1.2%/1% 輸入變化 |
| 負載調整率 | 3.3V 輸出12%，其他輸出8% |
| 開關工作頻率 | 最小200KHz |
| 最小負載 | 10% 滿載 |
| 浪涌電壓 | 3.3/5Vin：9Vdc；12Vin：18Vdc；24Vin：30Vdc（最長 100ms） |
| 耐壓 | I/P-O/P：1500VDC |
| 絕緣阻抗 | I/P-O/P：100M Ohms/500VDC/25℃/70%RH |
| 絕緣容抗 | 典型50pF |
五、應用場景
適用于電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等領域。
六、安裝與工藝要求
引腳定義（底視圖）：1 腳 - Vin、2 腳 + Vin、3 腳 - Vout、4 腳 + Vout，引腳尺寸 0.50x0.30mm，誤差 ±0.05mm；
焊接要求：距外殼 1.5mm 處焊接，時長 3~5 秒，最高溫度265℃；
保險絲推薦：3.3Vin-1000mA 慢熔、5Vin-500mA 慢熔、12Vin-300mA 慢熔、24Vin-150mA 慢熔；
最小負載要求：需保證 10% 滿載，否則影響性能。
七、包裝與儲存
包裝規格：套管標準包裝，42 顆 / 管，6720 顆 / 箱，單管重量 75g，整箱毛重 15.4Kg，外箱尺寸 L620xW230xH230mm；
儲存條件：溫度 - 55~+125℃，濕度 10~95% RH，無冷凝。
八、EMC 與安規
電磁兼容發射：傳導 / 輻射均符合 BS EN/EN55032 (CISPR32)，輻射 B 級無需額外組件；
電磁兼容抗擾度：ESD±8KV 空氣（Level3）、輻射抗擾 3V/m（Level2）、EFT/Bursts0.5KV（Level1）等；
安規認證：通過EAC TP TC 020/2011認證。
關鍵問題
問題 1（產品選型類）：SMU01-N 系列的輸入電壓分哪幾個檔位，各檔位對應范圍是什么，輸出電壓有哪些可選？
答案：輸入電壓分 K、L、M、N 四個檔位，K 檔 2.97~3.63Vdc、L 檔 4.5~5.5Vdc、M 檔 10.8~13.2Vdc、N 檔 21.6~26.4Vdc；輸出電壓可選 3.3V、5V、9V、12V、15V、24Vdc，不同輸入檔位可搭配對應輸出電壓形成具體型號。
問題 2（工程應用類）：SMU01-N 系列在焊接和保險絲配置上有哪些具體的工藝要求，不同輸入電壓機型的保險絲規格分別是什么？
答案：焊接要求為距外殼 1.5mm 處進行，焊接時長 3~5 秒，最高焊接溫度 265℃；保險絲均推薦慢熔型，3.3Vin 機型為 1000mA、5Vin 機型為 500mA、12Vin 機型為 300mA、24Vin 機型為 150mA。
問題 3（性能參數類）：SMU01-N 系列的線性調整率和負載調整率有何具體規格，紋波與噪聲的最大值是多少？
答案：線性調整率方面，3.3V 輸出機型為 ±1.5%/1% 輸入變化，其他輸出電壓機型為 ±1.2%/1% 輸入變化；負載調整率方面，3.3V 輸出機型為 12%，其他輸出電壓機型為 8%；在指定測量條件下，產品紋波與噪聲的最大值為 75mVp-p。
