明緯 SMU01 系列是 1W DC-DC 不穩壓單組輸出轉換器，具備1500VDC 基礎輸入 / 輸出隔離（3000VDC 可選）、-40~+85℃無降額工作溫度等核心特性，采用 SMD 技術、EMI 濾波電路與 SIP 封裝，工業標準引腳排列且自然冷卻，提供 5V/9V/12V/15V 多種輸出電壓規格，效率最高達 80%，擁有過負載、短路保護功能，通過多項安規與電磁兼容認證，MTBF≥700Khrs，2 年保固，適用于工業等場景。
明緯 SMU01 系列為1W DC-DC 不穩壓單組輸出轉換器，是工業級低成本、高可靠性產品，完成 100% 滿載老化測試，提供2 年保固，為全球交易品項，配套有專屬安裝手冊可在品牌官網查閱。
二、核心產品特性
隔離性能：基礎1500VDC 輸入 / 輸出隔離，3000VDC 隔離為可選配置；
溫度特性：-40 ~ +85℃工作溫度范圍無降額，儲存溫度為 - 55 ~ +125℃；
工藝與設計：采用內部 SMD 技術，內建 EMI 濾波電路，自然冷卻方式，配備絕緣的塑膠外殼；

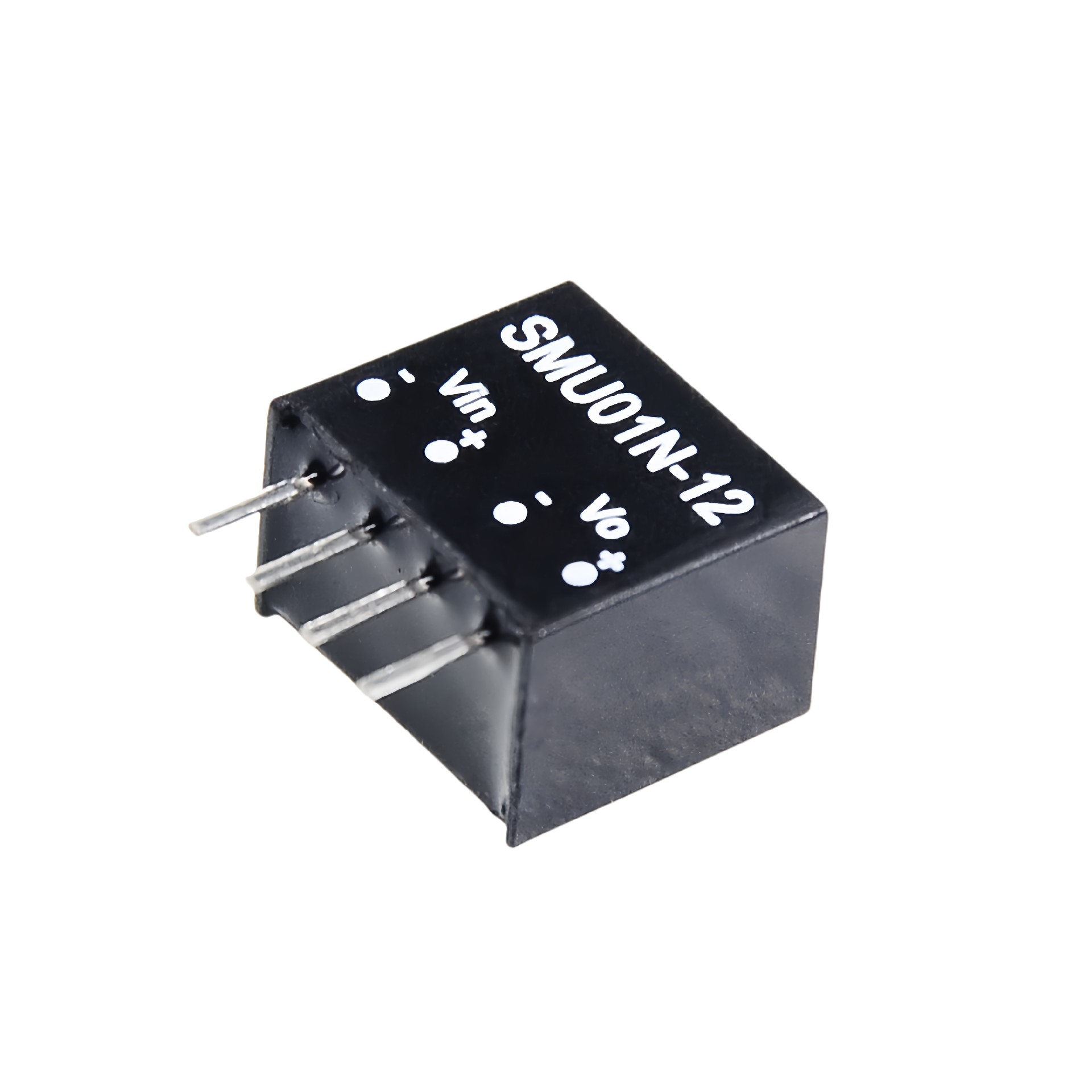

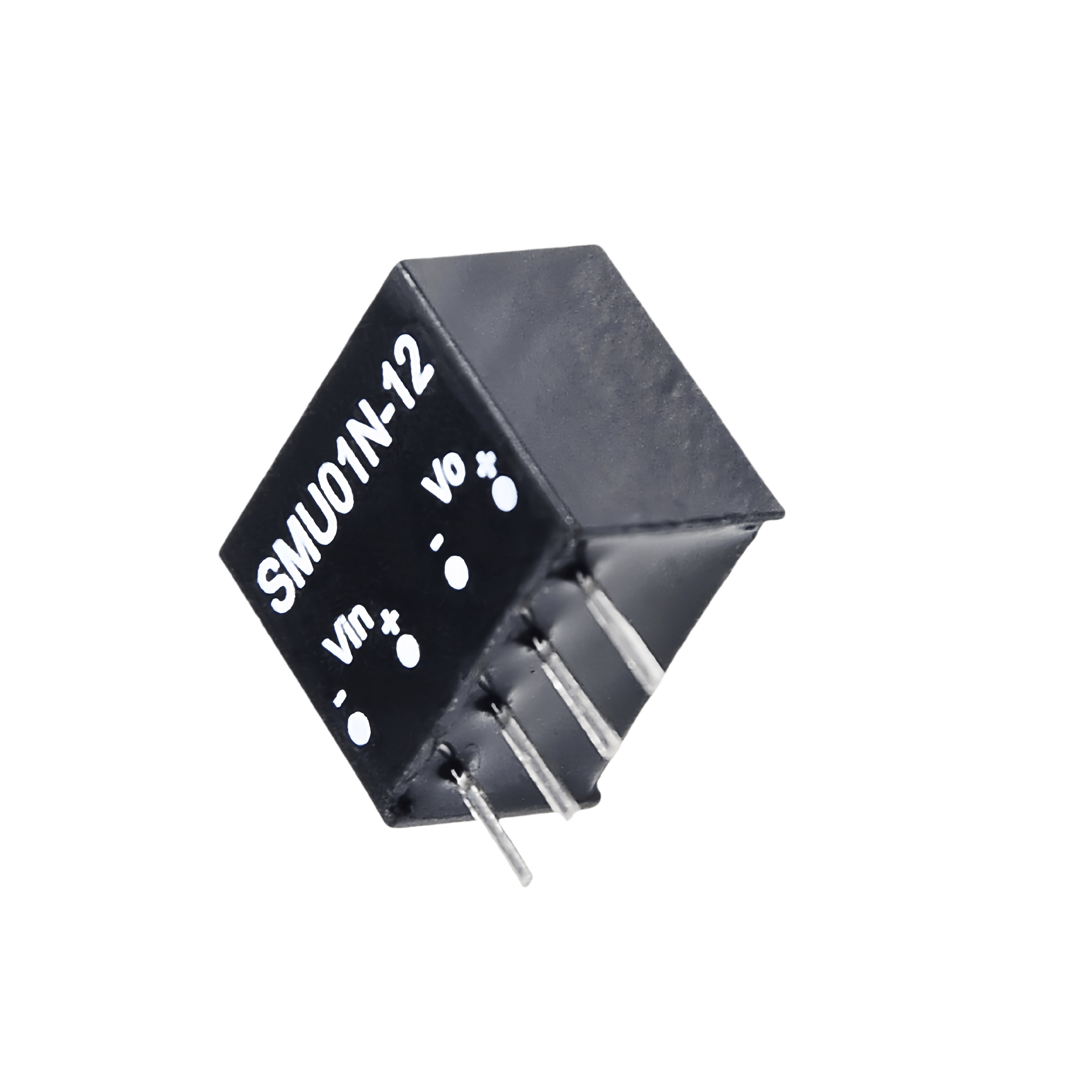

封裝與引腳：SIP 封裝，工業標準引腳排列，腳位定義為 1 (-Vin)、2 (+Vin)、3 (-Vout)、4 (+Vout)；
環境適配：耐振動（10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘），溫度系數 ±0.05% /℃（0 ~ 50℃）。
三、輸出規格與效率
不同型號對應不同直流輸出電壓、電流范圍及效率，核心參數如下表：
| 輸出電壓 | 型號系列 | 輸出電流范圍 | 效率范圍 | 最高效率 |
|---|---|---|---|---|
| 5V | SMU01L/M/N-05 | 0 ~ 200mA | 77%~79% | 79%（M 型） |
| 9V | SMU01L/M/N-09 | 0 ~ 110mA | 76%~79% | 79%（M 型） |
| 12V | SMU01L/M/N-12 | 0 ~ 84mA | 77%~80% | 80%（M 型） |
| 15V | SMU01L/M/N-15 | 0 ~ 67mA | 77%~80% | 80%（M 型） |
四、核心電氣規格
所有參數若無特別說明，均在正常輸入、額定負載、25℃ 70% RH 環境下測量，關鍵數值如下：
額定功率：1W；
紋波與噪聲：最大100mVp-p；
調整率：線性調整率 ±1.2%（1% 輸入變化），負載調整率 ±8.0%，充電電壓精度 ±2.0%；
開關工作頻率：典型值100KHz；
輸入規格：含 5V/12V/24V 正常輸入電壓，對應 4.5~5.5V、10.8~13.2V、21.6~26.4V 電壓范圍，空載 / 滿載對應不同直流輸入電流；
濾波方式：電容型濾波。
五、保護功能
產品推薦搭配保險絲使用，具備兩類保護功能，且均為瞬間保護模式：
過負載保護；
短路保護：短路時間超過 1 秒時務必切斷輸入電源。
六、安規與電磁兼容
安全認證：EAC TP TC 020/2011 認證通過；
耐壓與絕緣：I/P-O/P 耐壓1500VDC，絕緣阻抗 I/P-O/P 為100M Ohms / 500VDC / 25℃ / 70% RH，絕緣容抗最大 80pF；
電磁干擾：符合 BS EN/EN55032 Class B、FCC part 15 Class B、EAC TP TC 020；
電磁耐受：符合 BS EN/EN61000-4-2,3,4,5,6,8,A 級輕工業標準、EAC TP TC 020；
平均無故障時間：MTBF≥700Khrs（依據 MIL-HDBK-217F，25℃環境）。
七、物理尺寸與包裝
機構尺寸（LWH）：5V/12V 規格為11.66.110.14mm（0.46"*0.24"*0.40"）；24V 規格為11.67.410.14mm（0.46"*0.29"*0.40"）；
產品重量：SMU01L/M 型1.3g，SMU01N 型1.4g；
包裝規格：42 顆 / 管，6720 顆 / 160 管 / 箱；整箱毛重 SMU01L/M 為 12.8Kg，SMU01N 為 15.2Kg。
八、關鍵測量備注
紋波和噪聲：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，在 20MHZ 帶寬下測量；
線性調整率：在額定負載下從低電壓到高電壓測量；
負載調整率：從額定負載的 20%~100% 測量。
關鍵問題
問題 1（產品規格類）：SMU01 系列轉換器有哪些輸出電壓規格，對應最大輸出電流分別是多少？
答案：該系列有 5V、9V、12V、15V 四種輸出電壓規格，5V 對應最大輸出電流 200mA，9V 對應 110mA，12V 對應 84mA，15V 對應 67mA。
問題 2（使用安全類）：SMU01 系列的短路保護有什么特殊要求，核心的輸入 / 輸出隔離耐壓是多少？
答案：短路保護為瞬間保護模式，短路時間超過 1 秒時必須切斷輸入電源；產品基礎輸入 / 輸出隔離耐壓為 1500VDC，3000VDC 隔離為可選配置。
問題 3（性能與環境類）：SMU01 系列的核心工作溫度特性是什么，MTBF 指標及測試依據如何？
答案：工作溫度核心特性為 **-40 ~ +85℃范圍內無降額工作 **；MTBF≥700Khrs，測試依據為 MIL-HDBK-217F，測試環境為 25℃。
