SPU01&DPU01 系列是明緯推出的1W SIP6 封裝DC-DC 非穩壓轉換器，分單組（SPU01）和雙組（DPU01）輸出類型，支持5V/12V/24V三類輸入電壓范圍，對應輸出含 5V/12V/15V 單路及 ±5V/±12V/±15V 雙路，具備1.5KVDC 輸入輸出隔離、短路保護特性，工作溫度 **-40~+90℃，效率最高達84%，符合BS EN/EN55032 輻射 A 級 **，適用于電信 / 工業控制等領域，提供3 年保固，MTBF 達1500Khrs（25℃）。
SPU01&DPU01 系列為明緯生產的1W SIP6 封裝DC-DC 非穩壓模塊型轉換器，分單組輸出（SPU01）和雙組輸出（DPU01）兩大類型，采用國際標準引腳，主打低成本、高可靠性，適配工業、通信等多領域分布式電源架構，提供3 年保固，是全球交易品項。
二、核心產品特性
環境適應性：工作溫度范圍 **-40 ~ +90℃，儲存溫度-55~+125℃，工作濕度20~90% RH（無冷凝），儲存濕度10~95%RH**；
電磁兼容：無需附加組件，符合BS EN/EN55032 輻射 A 級標準；
能效表現：轉換效率最高達84%（SPU01M-15 型號），全系列效率區間75%-84%；
安全保護：內置短路保護（短路最長 1 秒），推薦搭配500mA 慢熔型保險絲；
電氣隔離：實現1.5KVDC 輸入 / 輸出隔離，絕緣阻抗100M Ohms/500VDC/25℃/70% RH，絕緣容抗典型值10pF；
物理特性：機殼為UL94V-0 級絕緣黑色塑料，耐振動（10~500Hz,2G10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘），焊接溫度最高260℃（1~3 秒，距殼 1.5mm）。

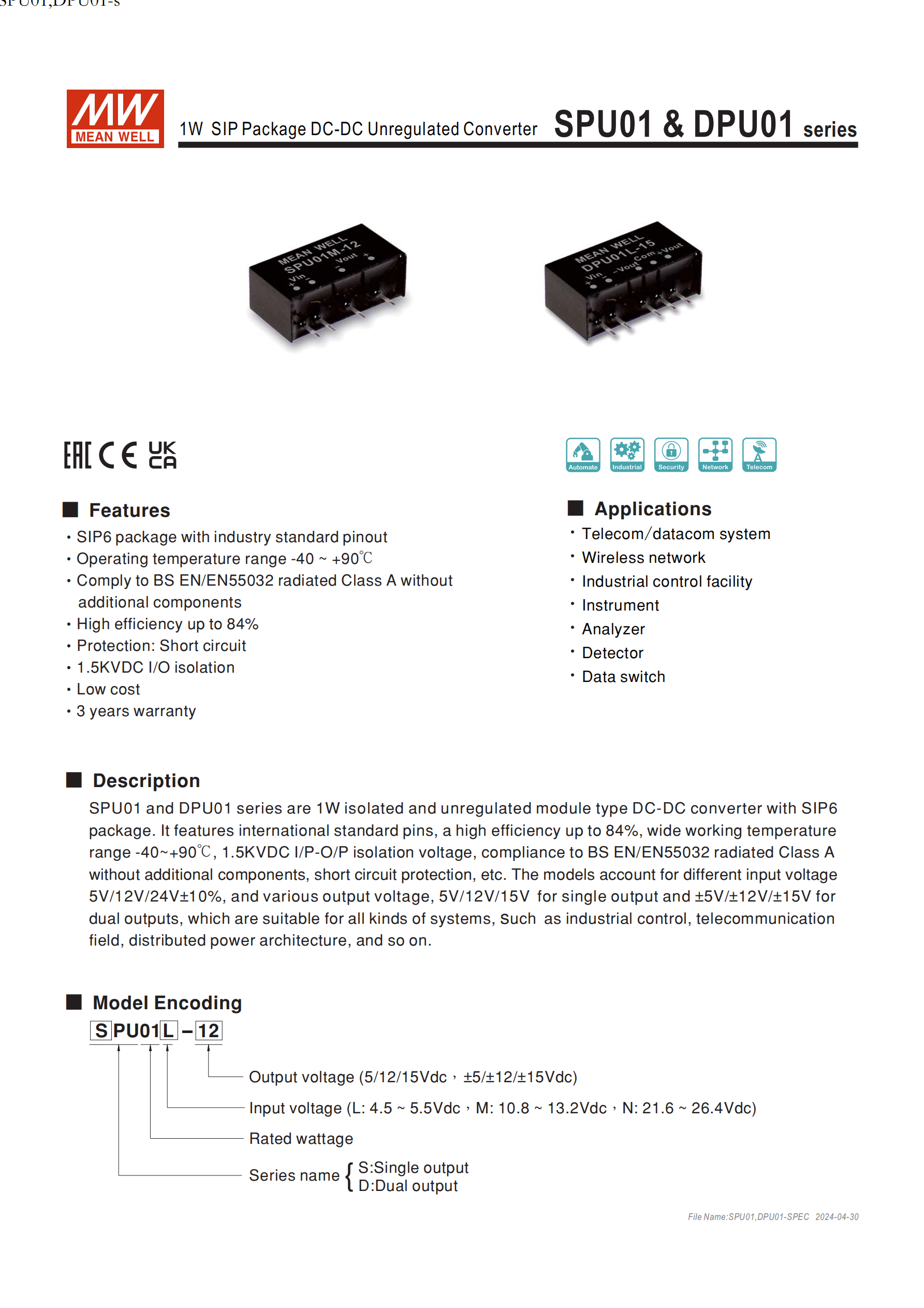

三、型號編碼規則
型號由輸出類型 + 系列名 + 額定功率 + 輸入電壓代碼 + 輸出電壓組成，核心編碼含義：
輸出類型：S = 單組輸出，D = 雙組輸出；
輸入電壓代碼：L=4.5~5.5Vdc，M=10.8~13.2Vdc，N=21.6~26.4Vdc；
輸出電壓：?jiǎn)温?5/12/15Vdc，雙路 ±5/±12/±15Vdc。

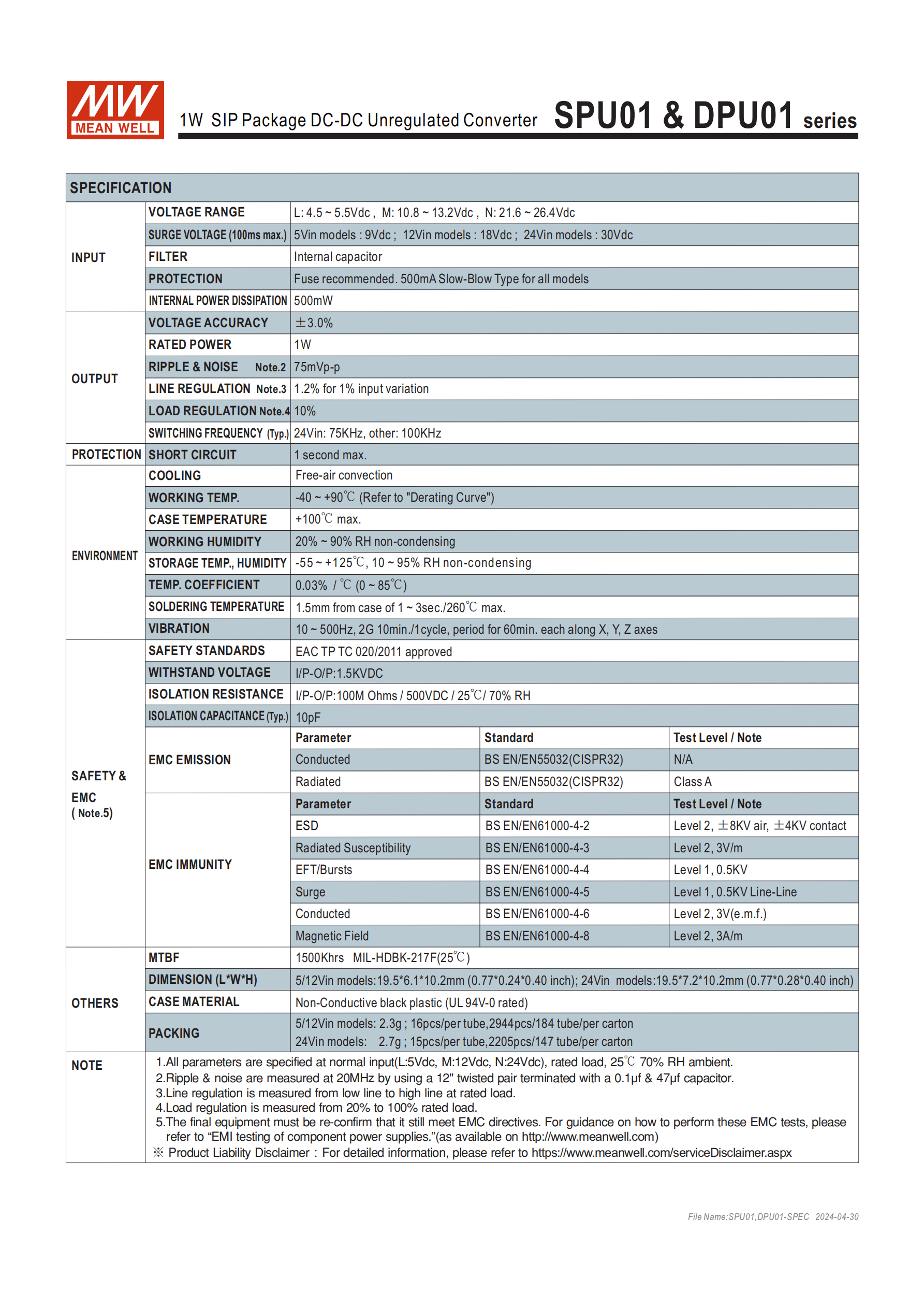

四、核心電氣參數（含機型關鍵數據）
1. 通用電氣規格
| 項目 | 具體參數 |
|---|---|
| 額定功率 | 1W |
| 電壓精度 | ±3.0% |
| 紋波與噪聲 | 75mVp-p |
| 線性調整率 | 1.2%/1% 輸入變化 |
| 負載調整率 | 10% |
| 內部功耗 | 500mW |
| 浪涌電壓（100ms） | 5Vin:9Vdc；12Vin:18Vdc；24Vin:30Vdc |
| 工作頻率 | 24Vin:75KHz；其他型號：100KHz |
| 溫度系數 | 0.03% /°C（0~85℃） |

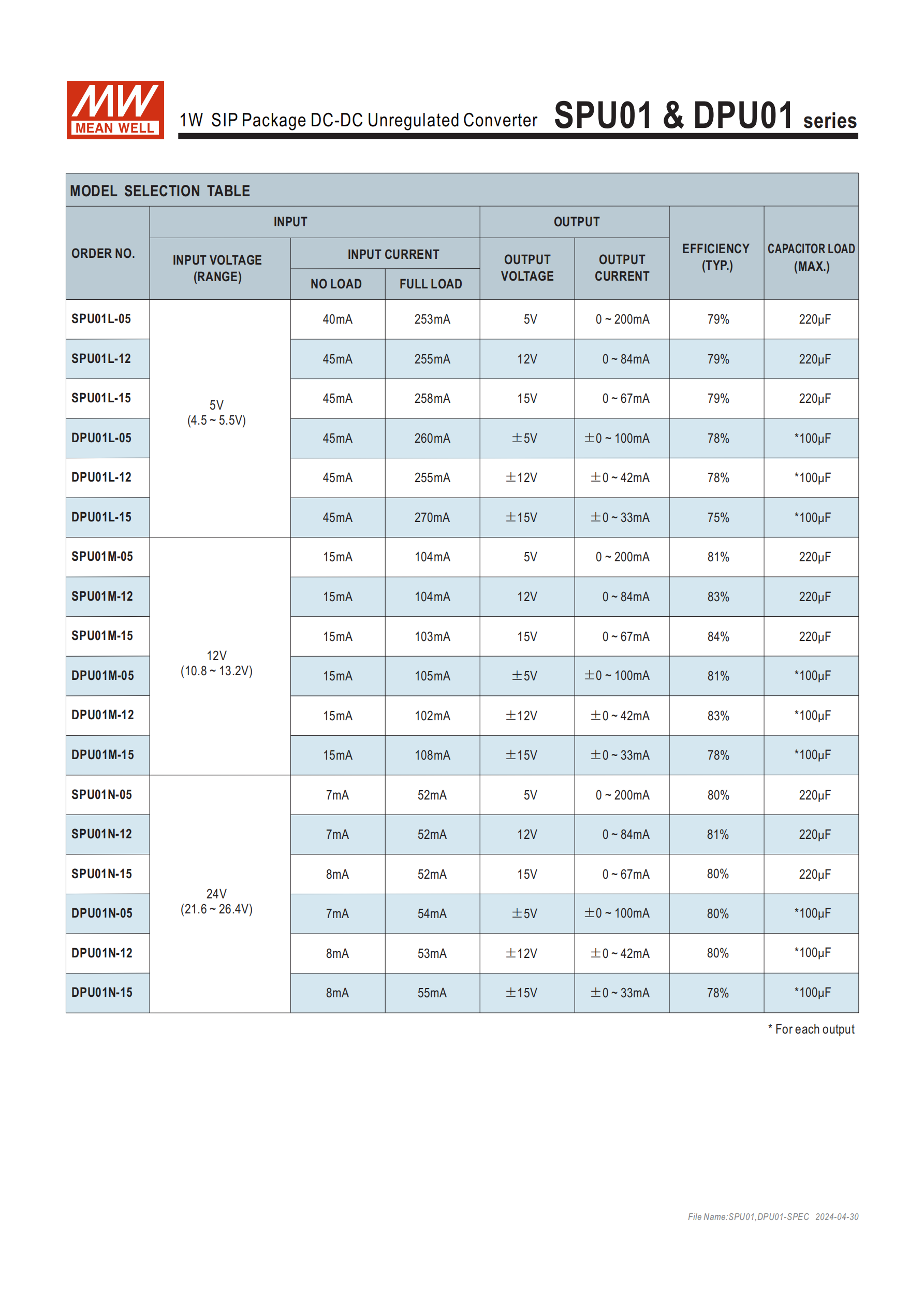

2. 各機型關鍵性能表（核心節選）
| 型號 | 輸入電壓范圍 | 輸出電壓 / 電流 | 典型效率 | 最大電容負載 |
|---|---|---|---|---|
| SPU01L-05 | 4.5~5.5V | 5V/0~200mA | 79% | 220μF |
| SPU01M-15 | 10.8~13.2V | 15V/0~67mA | 84% | 220μF |
| SPU01N-12 | 21.6~26.4V | 12V/0~84mA | 81% | 220μF |
| DPU01L-05 | 4.5~5.5V | ±5V/±0~100mA | 78% | 100μF（每路） |
| DPU01M-12 | 10.8~13.2V | ±12V/±0~42mA | 83% | 100μF（每路） |
| DPU01N-15 | 21.6~26.4V | ±15V/±0~33mA | 78% | 100μF（每路） |
五、安規與電磁兼容
安全規范：通過EAC TPTC020/2011認證；
EMC 發射：輻射符合 BS EN/EN55032 (CISPR32) A 級；
EMC 抗擾度（均符合 BS EN/EN 系列標準）：
ESD：Level 2，±8KV 空氣 /±4KV 接觸；
輻射抗擾：Level 2，3V/m；
電快速瞬變 / 脈沖群：Level 1，0.5KV；
浪涌：Level 1，0.5KV 線對線；
傳導抗擾：Level 2，3V (e.m.f.)；
磁場抗擾：Level 2，3A/m。
六、物理與包裝規格
尺寸（L*W*H）：
5/12Vin 型號：19.5*6.1*10.2mm（0.77*0.24*0.40inch）；
24Vin 型號：19.5*7.2*10.2mm（0.77*0.28*0.40inch）；
重量：
5/12Vin 型號：2.3g / 顆；
24Vin 型號：2.7g / 顆；
包裝（套管式）：
5/12Vin：16 顆 / 管，2944 顆 / 184 管 / 箱，每管毛重 50.3g，每箱毛重 11.26Kg；
24Vin：15 顆 / 管，2205 顆 / 147 管 / 箱，每管毛重 59g，每箱毛重 10.67Kg；
引腳定義：SIP6 引腳，1=+Vin、2=-Vin、4=-Vout、5 = 公共端（DPU01）/ 無引腳（SPU01）、6=+Vout。
七、可靠性與應用
可靠性：MTBF 達1500Khrs（依據 MIL-HDBK-217F，25℃）；
應用領域：電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等。
八、測試與備注
紋波噪聲測量：12" 雙線，終端并聯 0.1μF+47μF 電容，20MHZ 帶寬下測試；
線性調整率測量：額定負載下從低輸入電壓到高輸入電壓；
負載調整率測量：負載從額定的 20% 至 100%；
所有規格默認在正常輸入、額定負載、25℃/70% RH環境下測量。
關鍵問題
問題 1（產品選型類）：SPU01 和 DPU01 系列的輸入輸出電壓有哪些選擇，如何根據輸入電壓快速匹配型號代碼？
答案：輸入電壓分三類，對應代碼為 L（4.5~5.5Vdc）、M（10.8~13.2Vdc）、N（21.6~26.4Vdc）；輸出電壓方面，SPU01（單組）為 5V/12V/15Vdc，DPU01（雙組）為 ±5V/±12V/±15Vdc，型號編碼中輸入電壓代碼緊跟在系列名和額定功率后，可直接通過 L/M/N 匹配對應輸入電壓范圍。
問題 2（性能應用類）：該系列轉換器的核心性能優勢是什么，適配的核心應用場景有哪些？
答案：核心性能優勢為1W 額定功率下效率最高 84%、-40~+90℃寬溫工作、1.5KVDC 高低壓隔離、無需附加組件即符合 BS EN/EN55032 輻射 A 級，且具備短路保護、低成本、3 年保固的特點；核心適配場景包括電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等工業和通信領域。
問題 3（工程實操類）：該系列轉換器在工程使用中需注意哪些關鍵電氣和物理操作要求？
答案：電氣操作：需搭配500mA 慢熔型保險絲，輸入浪涌電壓需控制在 9V/18V/30Vdc（對應 5/12/24Vin，100ms 內），電容負載單組輸出最大 220μF、雙組輸出每路最大 100μF；物理操作：焊接時溫度不超過 260℃，且僅能在距殼體 1.5mm 處焊接 1~3 秒，工作環境濕度需控制在 20~90% RH（無冷凝），振動環境需滿足 10~500Hz/2G 以?xún)?nèi)；此外，紋波噪聲測量需按指定接線和帶寬測試，確保參數精準。
