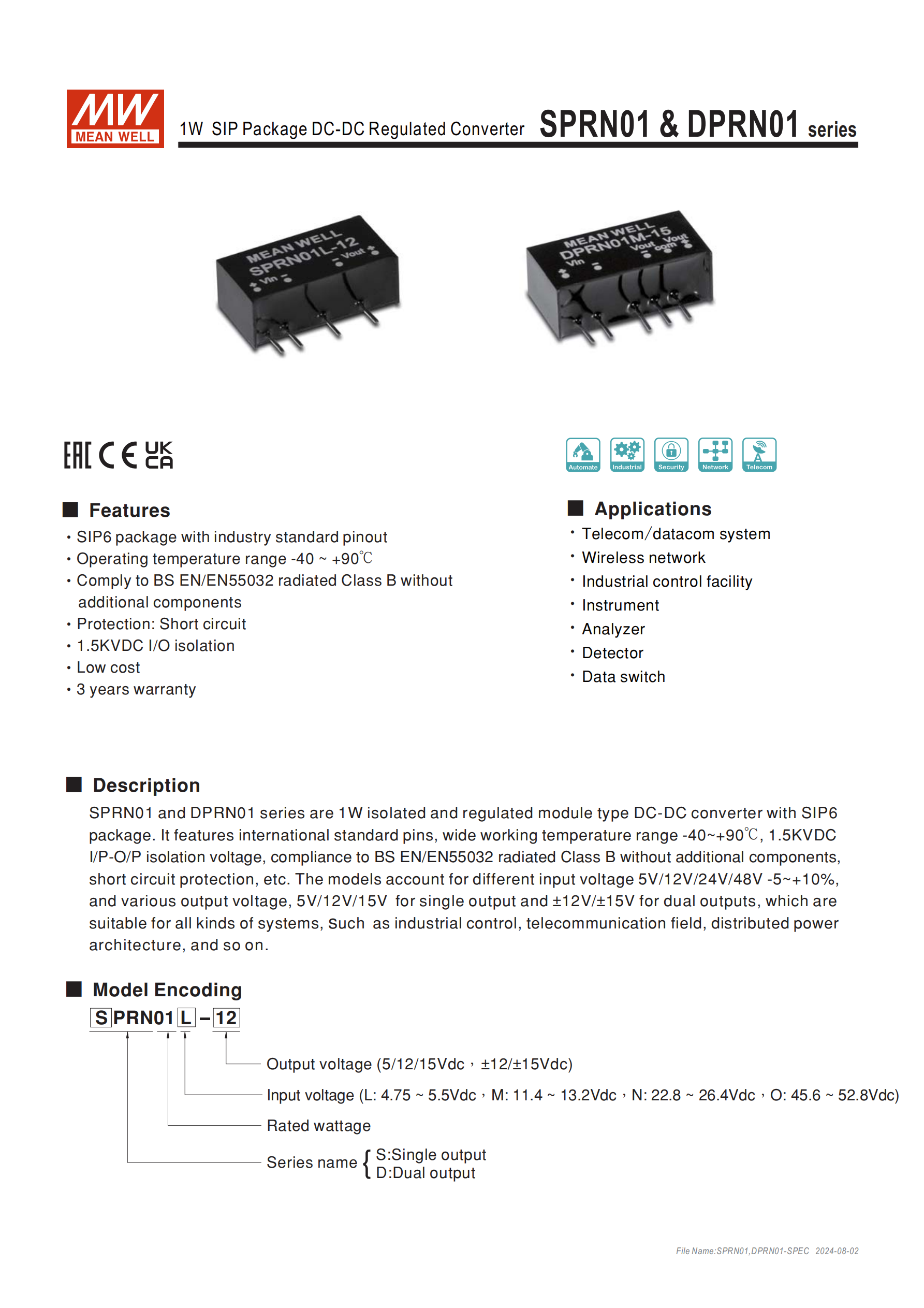

SPRN01& DPRN01 系列是明緯推出的1W SIP6 封裝DC-DC 穩壓轉換器，具備1.5KVDC 輸入輸出隔離、-40~+90℃寬工作溫度，單 / 雙組輸出可選，輸入電壓覆蓋 5V/12V/24V/48V 系列且有 ±5~+10% 波動兼容，符合BS EN/EN55032 輻射 B 級，內置連續短路 / 過負載保護，效率 63%~73%，適配電信通信、工業控制等領域，提供 3 年保固，MTBF 達 1000Khrs（25℃）。
SPRN01& DPRN01 系列為明緯研發的1W SIP6 封裝隔離穩壓型 DC-DC 轉換器，采用國際標準引腳設計，主打高適配性、寬溫工作與可靠保護，適用于分布式電源架構，是電信、工業控制等領域的通用型電源模塊，提供3 年保固，為全球交易品項。
二、核心產品特性

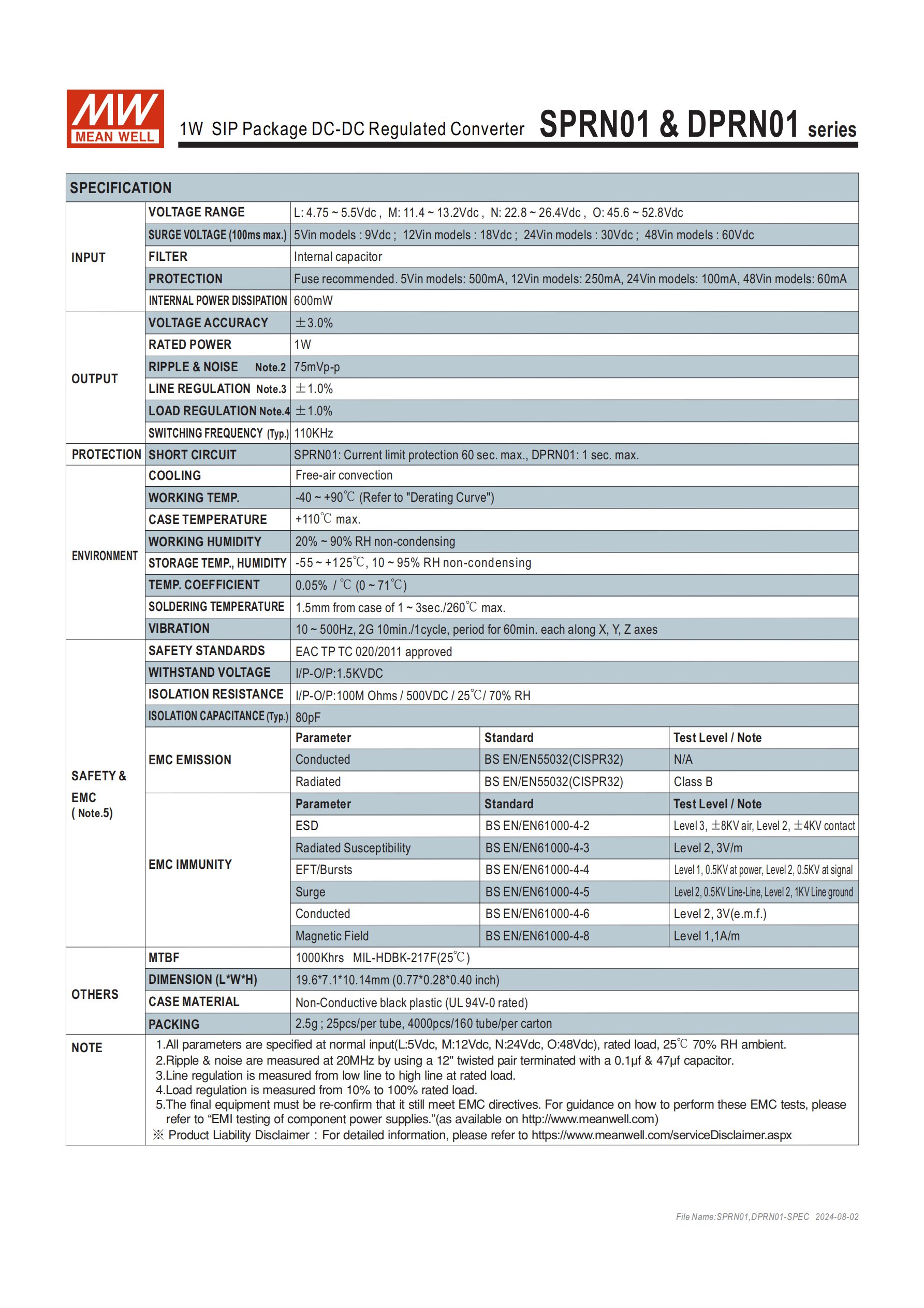

電氣核心：額定功率1W，輸入輸出隔離電壓1.5KVDC，輸出電壓精度 **±3.0%，紋波與噪聲75mVp-p**，線性調整率和負載調整率均為 **±1.0%，開關工作頻率典型110KHz**；
環境適配：工作溫度 **-40~+90℃（需參考負載減額曲線），機殼最高溫度+110℃，儲存溫度-55~+125℃；工作濕度 20~90% RH、儲存濕度 10~95% RH，均無冷凝，溫度系數0.05%/℃（0~85℃）**；
電磁兼容：符合BS EN/EN55032 (CISPR32) 輻射 B 級，無需額外組件；抗擾度覆蓋 ESD、浪涌等多維度，如 ESD 達到 Level3（±8KV 空氣）/Level2（±4KV 接觸）；
保護功能：內置連續短路保護、過負載保護，內部功耗最大600mW；
安規與可靠性：通過 EAC TP TC 020/2011 認證，絕緣阻抗100M Ohms/500VDC/25℃/70%RH，絕緣容抗典型 80pF，MTBF 達1000Khrs（25℃，MIL-HDBK-217F）。
三、型號編碼規則
編碼由輸出類型 + 系列名 + 輸入電壓碼 + 輸出電壓組成，核心定義如下：
輸出類型：S= 單組輸出，D= 雙組輸出；
系列名：PRN01（額定功率 1W）；
輸入電壓碼：L=4.75~5.5Vdc、M=11.4~13.2Vdc、N=22.8~26.4Vdc、O=45.6~52.8Vdc；
輸出電壓：5/12/15Vdc（單組）、±12/±15Vdc（雙組）。

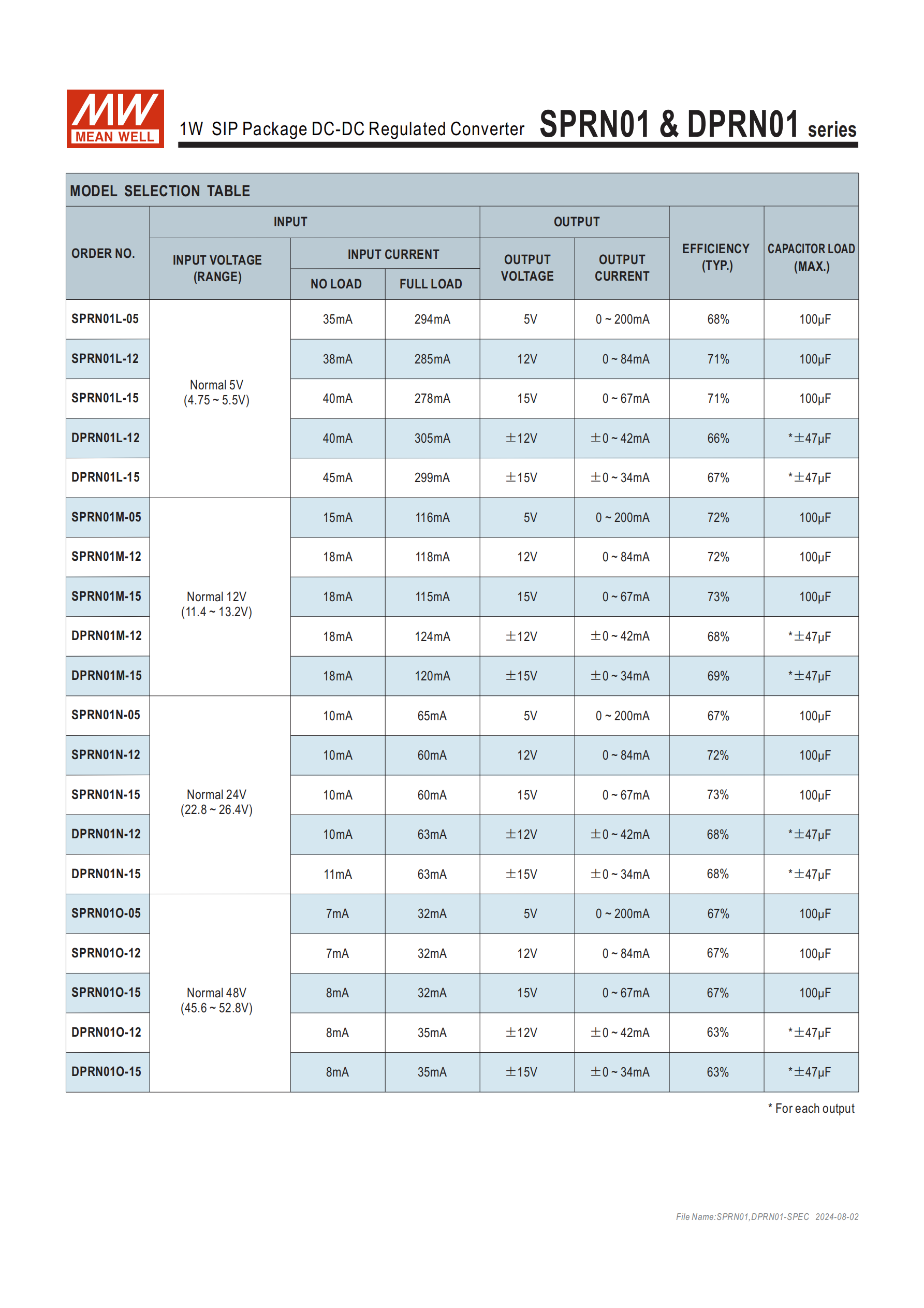

四、關鍵電氣參數表
| 輸入電壓系列 | 機型類型 | 典型效率 | 最大電容負載 | 輸入保險絲推薦 | 最大浪涌電壓（100ms） |
|---|---|---|---|---|---|
| 5V（L） | 單組 / 雙組 | 66%~71% | 單組 100uF、雙組 ±47uF / 路 | 500mA | 9Vdc |
| 12V（M） | 單組 / 雙組 | 68%~73% | 單組 100uF、雙組 ±47uF / 路 | 250mA | 18Vdc |
| 24V（N） | 單組 / 雙組 | 67%~73% | 單組 100uF、雙組 ±47uF / 路 | 100mA | 30Vdc |
| 48V（O） | 單組 / 雙組 | 63%~67% | 單組 100uF、雙組 ±47uF / 路 | 60mA | 60Vdc |
注：各機型輸出電流隨電壓變化，如 5V 單組最大 200mA，15V 單組最大 67mA，雙組 ±12V 每路最大 42mA。
五、引腳定義（SIP6）
| 引腳編號 | SPRN01（單組輸出） | DPRN01（雙組輸出） |
|---|---|---|
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 4 | -Vout | -Vout |
| 5 | 無引腳 | Common（公共端） |
| 6 | +Vout | +Vout |
六、物理與工藝參數
尺寸：19.6*7.1*10.14mm（0.77*0.28*0.40inch），引腳間距 2.54mm，引腳誤差 ±0.05mm；
材質：機殼為UL 94V-0 級絕緣黑色塑料；
焊接要求：引腳 1.5mm 處焊接，溫度最大 260℃，時長 1~3 秒；
耐振動：10~500Hz、2G 振動，10 分鐘 / 周期，X/Y/Z 軸各測試 60 分鐘。
七、包裝規格
單顆重量2.5g，套管標準包裝：25 顆 / 管，每管重量 91g；
整箱包裝：4000 顆 / 箱（160 管），外箱尺寸 L620W230H230mm，整箱毛重15.36Kg。
八、應用領域
電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等。
關鍵問題
問題 1（產品選型）：該系列轉換器的輸入電壓分哪幾檔？單 / 雙組輸出的電壓規格分別有哪些？
答案：輸入電壓分 4 檔，對應編碼 L/M/N/O，分別為 4.75~5.5Vdc、11.4~13.2Vdc、22.8~26.4Vdc、45.6~52.8Vdc；單組輸出（SPRN01）電壓為 5V/12V/15Vdc，雙組輸出（DPRN01）電壓為 ±12V/±15Vdc。
問題 2（工程應用）：該系列轉換器在焊接和電容負載選型上有哪些關鍵工藝 / 參數要求？
答案：焊接要求：引腳 1.5mm 處進行焊接，最高溫度 260℃，焊接時長 1~3 秒；電容負載要求：單組輸出機型最大電容負載為 100uF，雙組輸出機型每路最大電容負載為 47uF，需按輸出類型匹配。
問題 3（可靠性與環境）：該系列轉換器的工作環境極限參數有哪些？電磁兼容和安規方面有哪些核心認證 / 標準？
答案：工作環境極限參數：工作溫度 - 40~+90℃，機殼最高 110℃，工作濕度 20~90% RH（無冷凝），可承受 10~500Hz/2G 的振動；電磁兼容與安規：通過 EAC TP TC 020/2011 認證，符合 BS EN/EN55032 (CISPR32) 輻射 B 級，輸入輸出隔離電壓 1.5KVDC，絕緣阻抗 100M Ohms/500VDC/25℃/70% RH。
