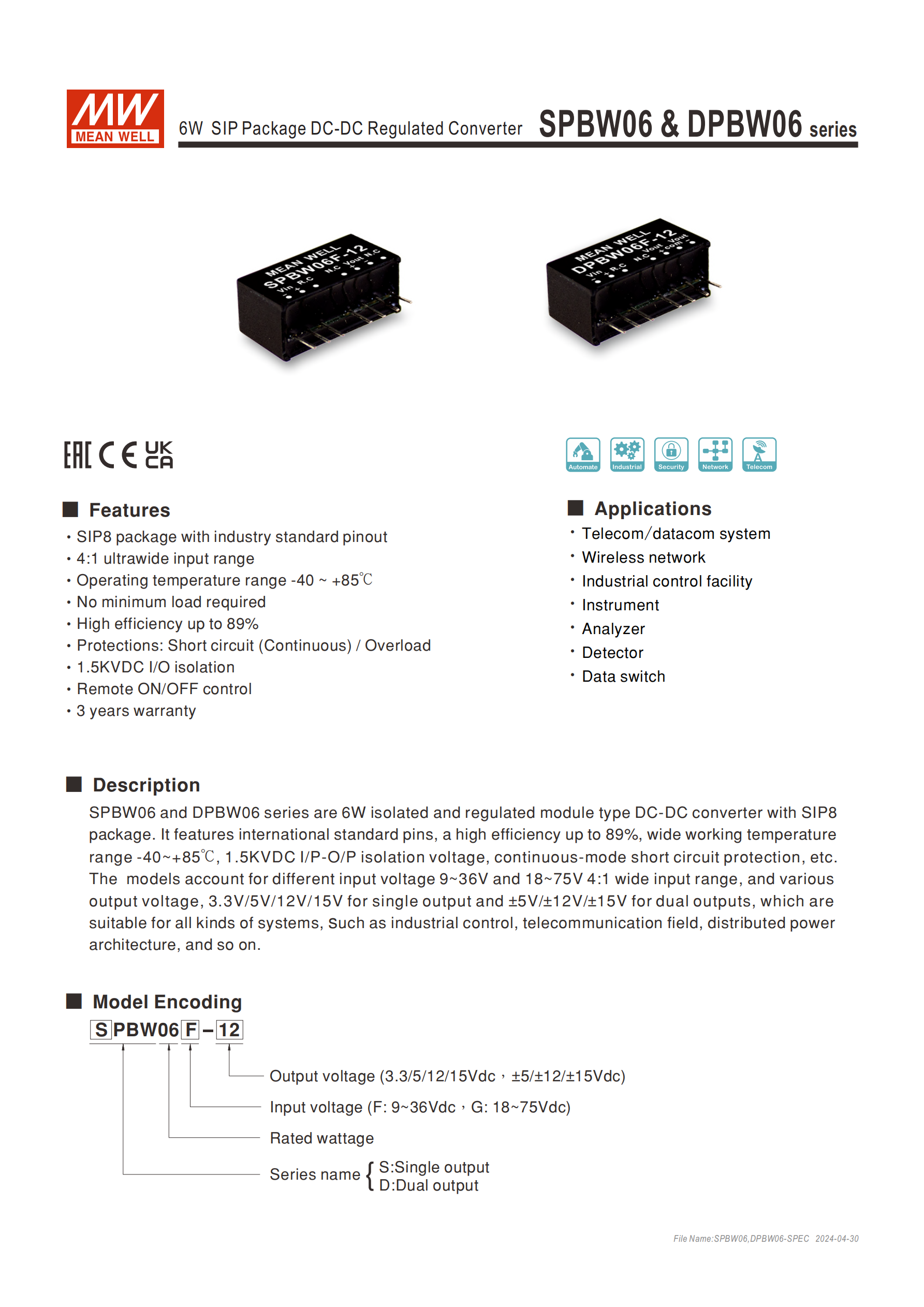

SPBW06&DPBW06 系列是明緯推出的6W SIP8 封裝DC-DC 穩壓轉換器，具備4:1 超寬輸入范圍、1.5KVDC 輸入輸出隔離、-40~+85℃寬工作溫度等核心特性，效率最高達89%，支持單 / 雙組輸出（單組 3.3V/5V/12V/15V、雙組 ±5V/±12V/±15V），擁有連續短路 / 過負載保護、遙控開 / 關功能且無需最小負載，3 年保固，適配電信通信、工業控制、儀器等領域，同時滿足 EAC 相關安規認證，電磁兼容需搭配特定外接元件實現 Class A/B 等級。
SPBW06&DPBW06 系列為明緯出品的6W隔離穩壓型 DC-DC 轉換器，采用SIP8 封裝并配備行業標準引腳，是面向工業、通信等領域的模塊化電源產品，提供 3 年保固服務，整體尺寸為21.89.211.1mm，機殼采用UL94V-0 級絕緣黑色塑料，引腳誤差控制在 ±0.05mm，整體尺寸誤差 ±0.5mm。
二、核心關鍵特性
寬適配性：4:1 超寬輸入范圍（9~36V、18~75V），-40~+85℃寬工作溫度范圍，機殼最高耐受溫度+100℃，無需最小負載即可正常工作；
高效能：轉換效率最高達89%，開關工作頻率典型值580KHz；
高隔離與精度：輸入 / 輸出實現1.5KVDC電氣隔離，絕緣容抗典型值50pF，輸出電壓精度 ±1.5%，溫度系數0.03%/℃（0~65℃）；
完善保護：具備連續短路保護、過負載保護，故障條件移除后可自動恢復；
靈活控制：支持遙控開 / 關功能，且適配浪涌電壓（24Vin 機型 50Vdc、48Vin 機型 100Vdc，最長持續 100ms）。

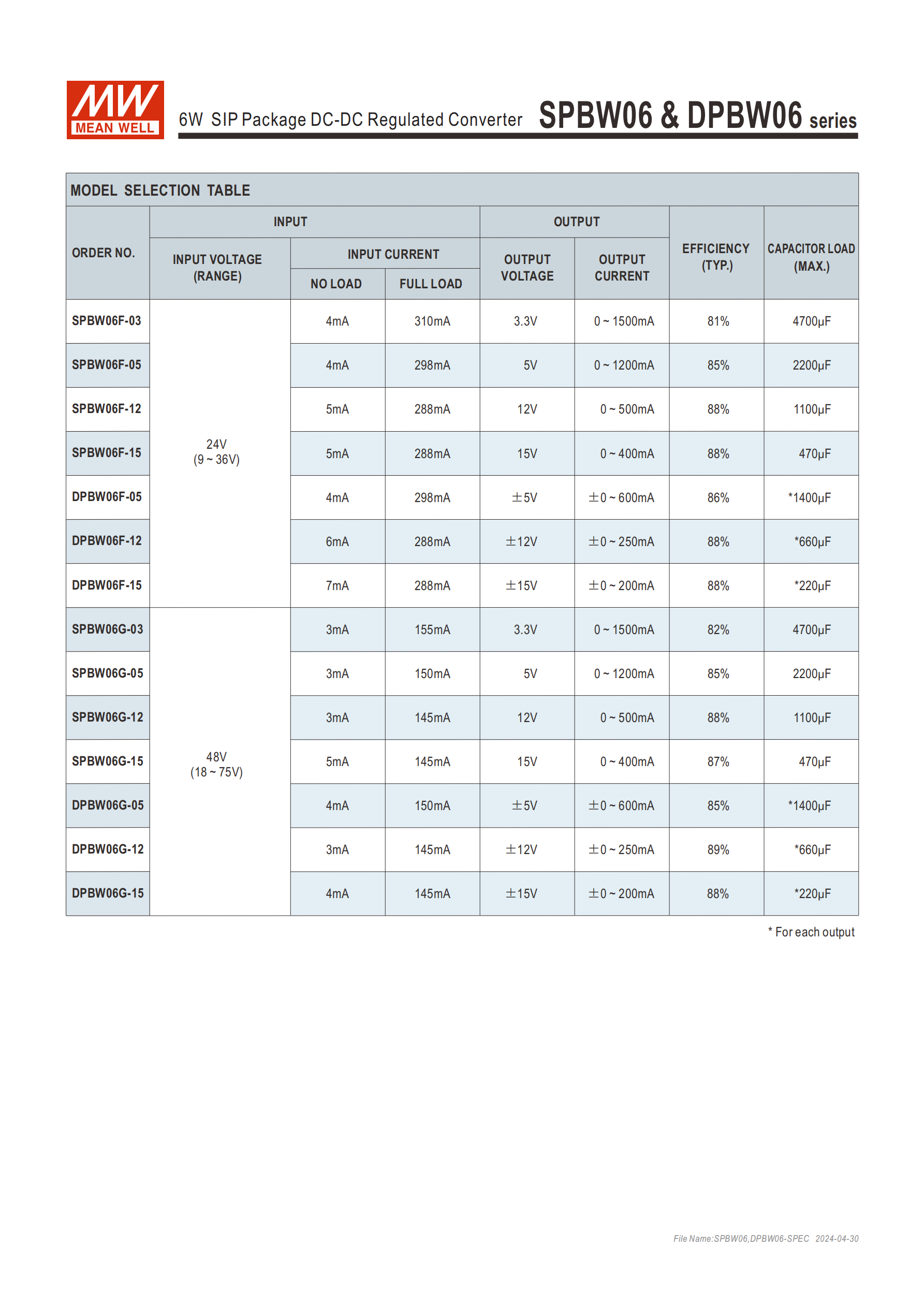

三、輸出與輸入規格
該系列分 ** 單組輸出（SPBW06）和雙組輸出（DPBW06）** 兩類，覆蓋工業常用電壓規格：
| 類型 | 輸出電壓規格 | 輸入電壓范圍 |
|---|---|---|
| SPBW06（單組） | 3.3V/5V/12V/15V | 9~36V、18~75V |
| DPBW06（雙組） | ±5V/±12V/±15V | 9~36V、18~75V |

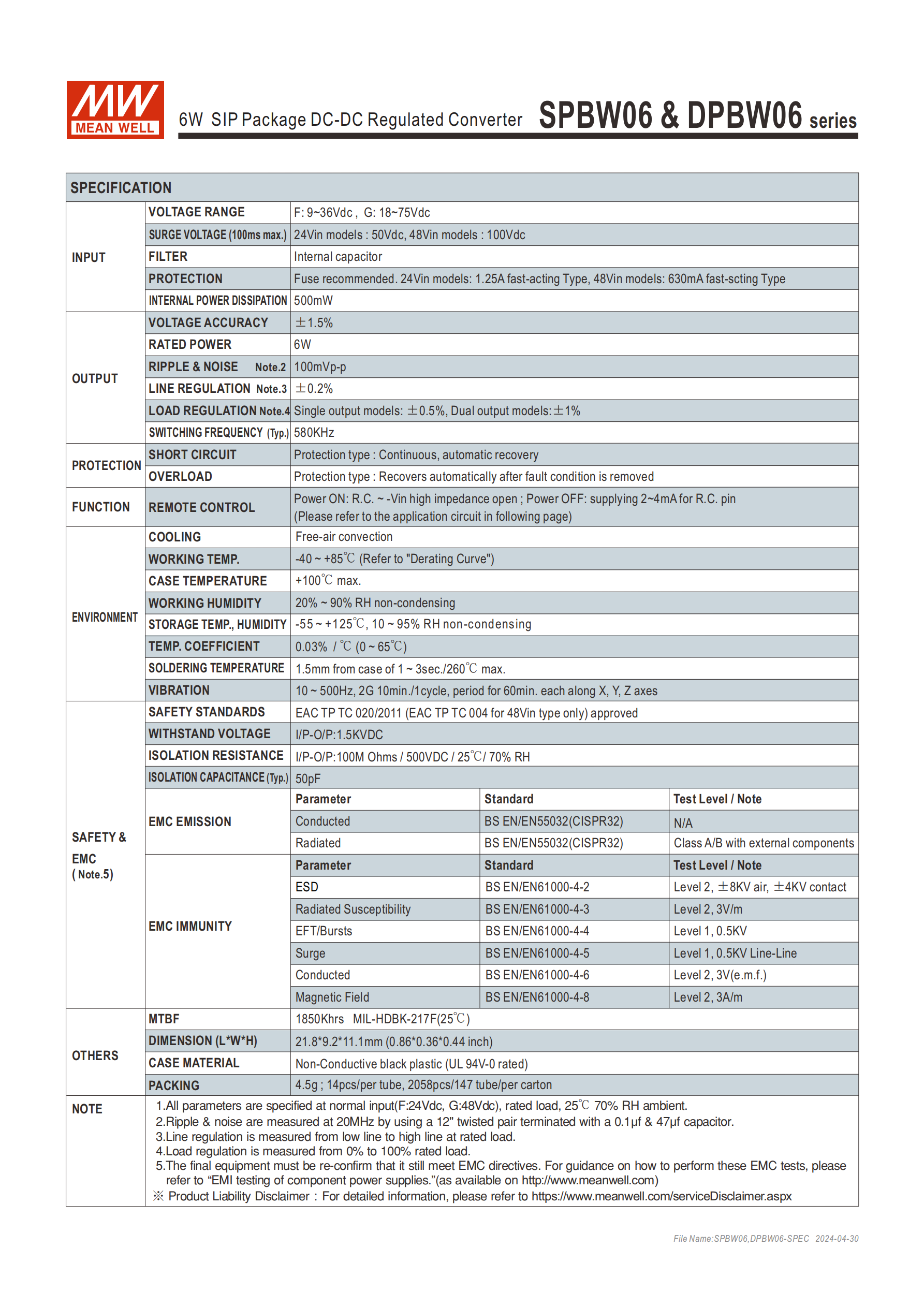

四、電氣與物理關鍵參數
| 參數項 | 具體數值 / 標準 |
|---|---|
| 額定功率 | 6W |
| 輸出電壓精度 | ±1.5% |
| 焊接溫度 | 260℃max（距機殼 1.5mm 處，1~3 秒） |
| 溫度系數 | 0.03%/℃（0~65℃） |
| 絕緣容抗（Typ.） | 50pF |
| 浪涌電壓（最長 100ms） | 24Vin:50Vdc；48Vin:100Vdc |
| 遙控關斷電流 | 2~4mA |
| 遙控限流電阻 | 1KΩ |
五、遙控開 / 關功能細節
開機條件：R.C. 引腳為高阻抗開路狀態（若不使用該功能，引腳懸空即可保持開機）；
關機條件：向 R.C. 引腳提供2~4mA電流源，參考點為地（-VIN）；
推薦限流電阻：外接1KΩ電阻實現該功能。
六、引腳分配
SPBW06（單組）與 DPBW06（雙組）共用 SIP8 引腳框架，核心引腳定義如下（部分為 N.C. 空腳）：
| 引腳編號 | SPBW06（單組） | DPBW06（雙組） |
|---|---|---|
| 1 | -Vin | -Vin |
| 2 | R.C.（遙控） | R.C.（遙控） |
| 3 | N.C.（空腳） | N.C.（空腳） |
| 5 | +Vout | +Vout |
| 6 | -Vout | Common（公共端） |
| 7 | N.C.（空腳） | -Vout |
| 8 | N.C.（空腳） | N.C.（空腳） |
七、安規與電磁兼容（EMC）
安規認證：通過EAC TP TC 020/2011認證，48Vin 機型僅符合EAC TP TC 004；
EMC 標準：
傳導 / 輻射干擾：符合BS EN/EN55032(CISPR32)，Class A/B 等級需外加元件實現；
電磁抗擾度：符合 BS EN/EN61000 系列標準（ESD Level2 3V/m、EFT/Bursts Level1 0.5KV 等）；
EMC 外接元件：需搭配指定規格的陶瓷電容（如 1500pF/2KV、150pF/2KV）、電感（10μH）、電解電容（如 10μF/50V），不同機型（F/ G 款、單 / 雙組）的外接元件規格不同。
八、應用領域
適配對電源隔離、寬溫、高可靠性有要求的場景，主要包括：
電信 / 數據通信系統、無線網絡；
工業控制設施；
儀器、分析儀、探測器、數據開關。
九、測試與量測說明
無特別說明時，所有規格參數均在正常輸入（F:24Vdc、G:48Vdc）、額定負載、25℃ 70%RH環境下量測，且在 20MHz 帶寬下完成；
負載調整率測量范圍為額定負載的0%~100%；
電源需作為系統元件，結合終端設備完成電磁兼容確認，EMC 測試指導可參考明緯官網相關文檔。
關鍵問題
問題 1（功能特性類）：SPBW06&DPBW06 系列的核心保護功能和遙控開 / 關的核心操作條件是什么？
答案：核心保護功能為連續短路保護和過負載保護，且故障條件移除后可自動恢復；遙控開 / 關的核心條件為：開機時 R.C. 引腳高阻抗開路（懸空也可開機），關機時向 R.C. 引腳提供2~4mA電流源（參考點為 - VIN），推薦外接 1KΩ 限流電阻實現該功能。
問題 2（規格選型類）：SPBW06 和 DPBW06 的輸出規格核心區別是什么？輸入范圍和額定功率有何共性？
答案：輸出規格核心區別：SPBW06 為單組輸出，電壓涵蓋 3.3V/5V/12V/15V；DPBW06 為雙組輸出，電壓涵蓋 ±5V/±12V/±15V。共性：二者均為4:1 超寬輸入范圍（9~36V、18~75V），額定功率均為 6W，且輸入輸出隔離電壓均為 1.5KVDC。
問題 3（應用與適配類）：該系列轉換器實現 BS EN/EN55032 Class A/B 電磁兼容等級的要求是什么？安規認證有哪些特殊點？
答案：實現 Class A/B 等級的要求：需根據不同機型（SPBW06/DPBW06、F/G 款），外加明緯指定規格的陶瓷電容、電感、電解電容等元件（不同機型外接元件規格不同）；安規認證特殊點：整體通過 EAC TP TC 020/2011 認證，48Vin 機型僅符合 EAC TP TC 004認證，無其他額外安規認證要求。
