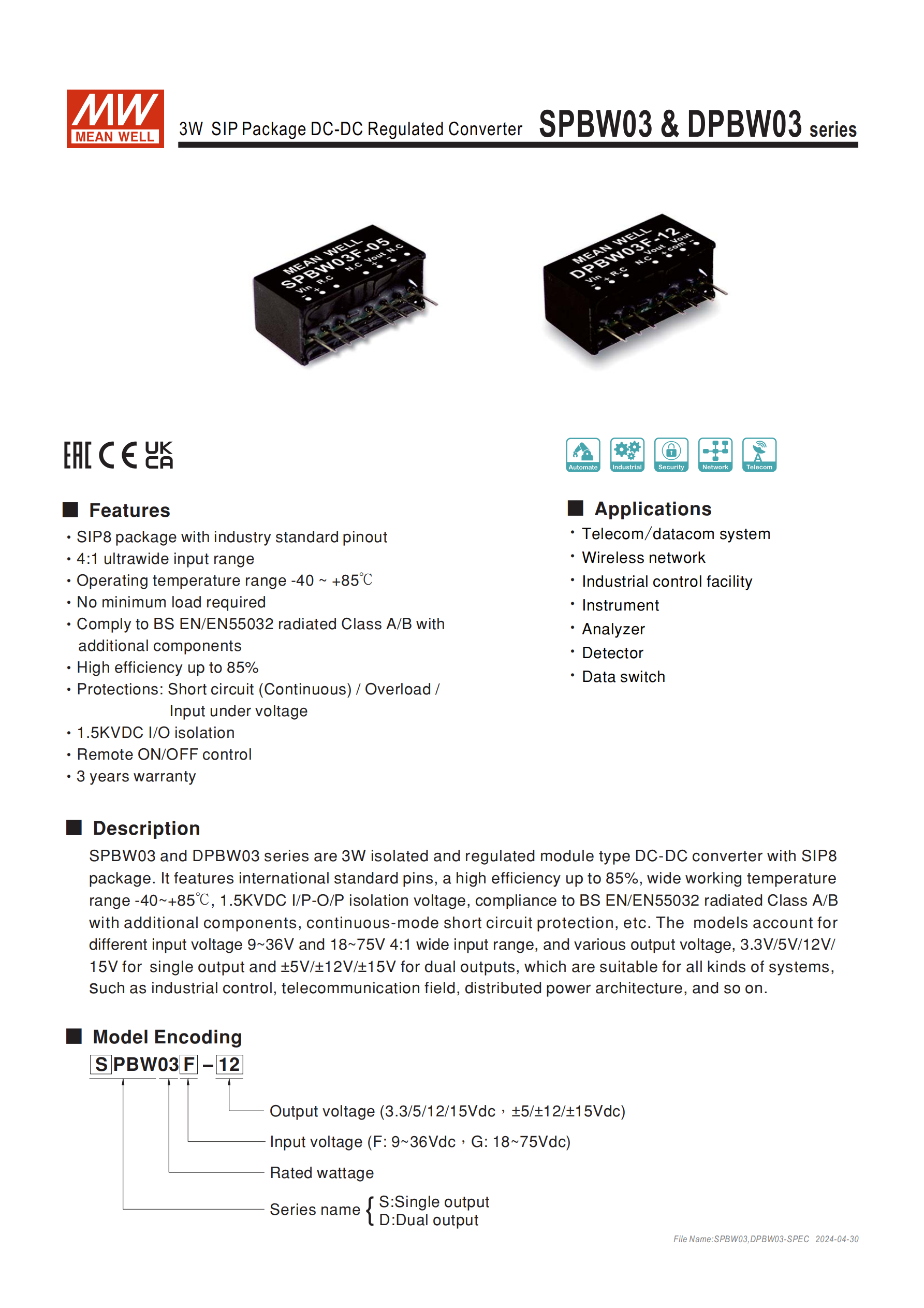

SPBW03&DPBW03 系列是明緯推出的3W SIP8 封裝隔離穩壓 DC-DC 轉換器，具備4:1 超寬輸入范圍（F 型 9~36Vdc、G 型 18~75Vdc）、1.5KVDC 輸入輸出隔離，工作溫度覆蓋 **-40~+85℃，效率最高達85%**，支持單 / 雙組多電壓輸出，擁有短路、過負載、輸入欠壓全保護且無需最小負載，還具備遙控開 / 關功能，符合 BS EN/EN55032 輻射 A 級（外加零件可實現 Class A/B），適配電信、工業控制等多領域，提供 3 年保固，MTBF 單組輸出達 2800Khrs、雙組輸出 2100Khrs。
SPBW03&DPBW03 系列是明緯研發的3W SIP8 封裝隔離穩壓型 DC-DC 轉換器，采用國際標準引腳設計，專為電信、工業控制等多領域的分布式電源架構打造，提供3 年保固，無需最小負載即可穩定工作，支持遙控開 / 關功能，是一款高適配性的模塊電源。
二、核心產品特性
輸入輸出：具備4:1 超寬輸入范圍，分 F 型（9~36Vdc，標稱 24Vdc）、G 型（18~75Vdc，標稱 48Vdc）；支持單組輸出（SPBW03）（3.3V/5V/12V/15V）和雙組輸出（DPBW03）（±5V/±12V/±15V），1.5KVDC輸入 / 輸出隔離電壓。
效率與工作環境：轉換效率最高達85%，工作溫度范圍 **-40~+85℃**（機殼最高 + 100℃），儲存溫度 - 40~+125℃，工作濕度 20~90% RH、儲存濕度 10~95% RH，均無冷凝；冷卻方式為自然風冷。
保護功能：內置連續短路保護（自動恢復）、過負載保護（故障移除后自動恢復）、輸入欠壓鎖定保護，全方位保障電源和負載安全。
關鍵物理特性：溫度系數0.03%/℃（0~85℃）；耐振動 10~500Hz/2G，X/Y/Z 軸各 60 分鐘；焊接溫度要求 1.5mm 距殼體，1~3sec/260℃max。

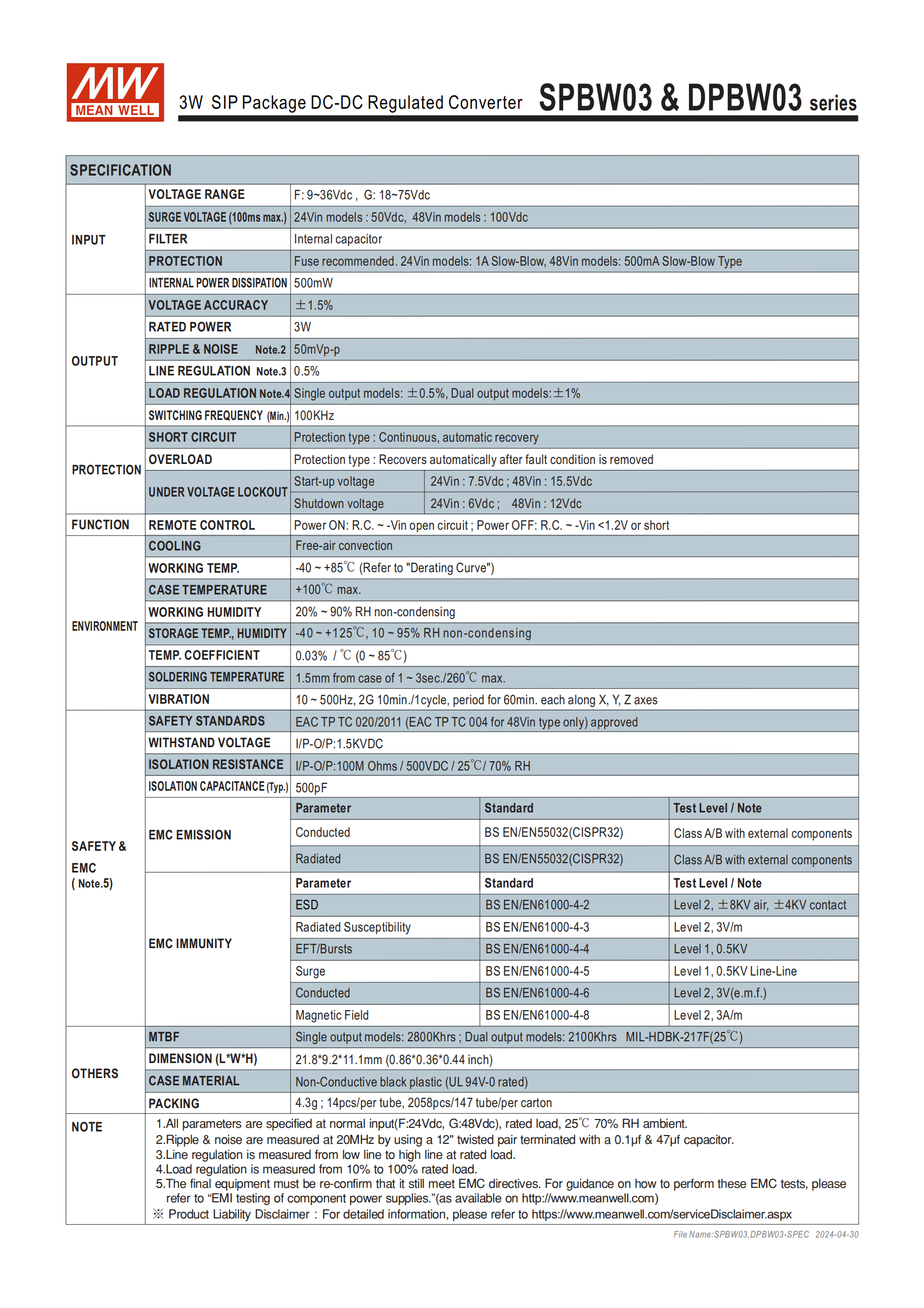

三、關鍵電氣規格（25℃/ 額定負載 / 正常輸入下）
| 參數項 | 具體規格 |
|---|---|
| 浪涌電壓（最長 100ms） | 24Vin 機型：50Vdc；48Vin 機型：100Vdc |
| 推薦保險絲 | 24Vin 機型：1A 慢熔型；48Vin 機型：500mA 慢熔型 |
| 內部功耗 | 500mW |
| 電壓精度 | ±1.5% |
| 額定功率 | 3W |
| 紋波與噪聲 | 50mVp-p |
| 線性調整率 | ±0.5% |
| 負載調整率 | 單組輸出 ±0.5%；雙組輸出 ±1% |
| 開關工作頻率（Typ.） | 100KHz |
| 欠壓鎖定（啟動 / 關斷） | 24Vin：7.5Vdc/6Vdc；48Vin：15.5Vdc/12Vdc |
| 絕緣阻抗 | I/P-O/P：100M Ohms / 500VDC / 25℃/70%RH |
| 絕緣容抗（Typ.） | 500pF |
四、機型細分與核心參數
核心機型分 F（9~36Vdc 輸入）、G（18~75Vdc 輸入）系列，單 / 雙組輸出對應不同最大輸出電流、效率及電容負載，關鍵數據如下（節選核心）：

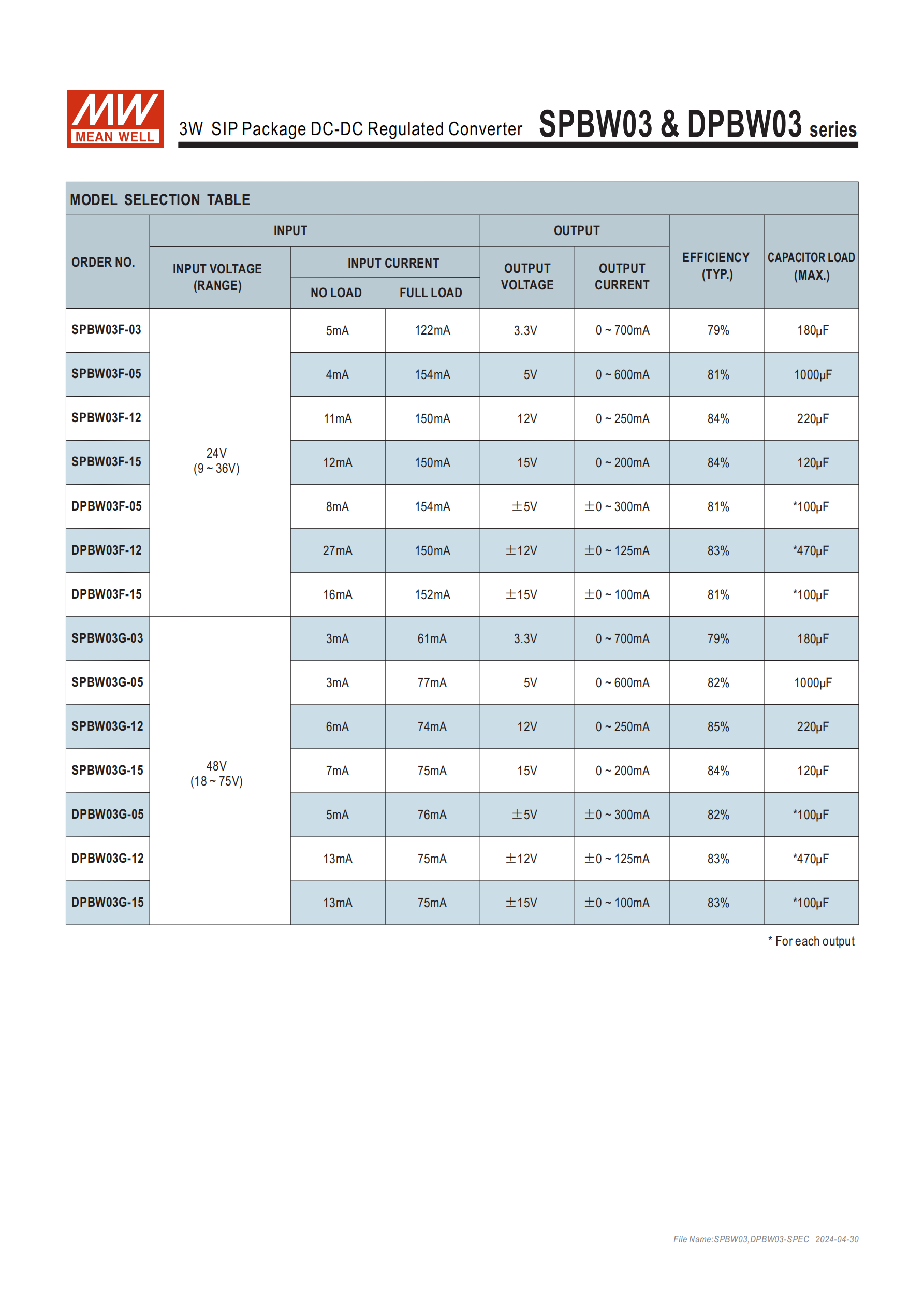

| 訂單號 | 輸入范圍 | 輸出規格 | 最大輸出電流 | 典型效率 | 電容負載 |
|---|---|---|---|---|---|
| SPBW03F-03 | 9~36Vdc | 3.3V 單組 | 0~700mA | 79% | 180μF |
| SPBW03F-12 | 9~36Vdc | 12V 單組 | 0~250mA | 84% | 220μF |
| DPBW03F-05 | 9~36Vdc | ±5V 雙組 | ±0~300mA | 81% | *100μF |
| SPBW03G-12 | 18~75Vdc | 12V 單組 | 0~250mA | 85% | 220μF |
| DPBW03G-15 | 18~75Vdc | ±15V 雙組 | ±0~100mA | 83% | *100μF |
| 注：帶為每路輸出的電容負載要求 |
五、電磁兼容與安全規范
電磁兼容（EMC）
發射：符合BS EN/EN55032(CISPR32) 輻射 A 級，Class A/B 需外加指定電容電感零件；傳導同樣符合該標準，Class A/B 需外加零件。
抗擾度：ESD（±8KV 空氣 /±4KV 接觸，Level2）、輻射抗擾（3V/m，Level2）、浪涌（0.5KV Line-Line，Level1）等多項目達標。
EMC 外圍零件：S (D) PBW03F/G 的 Class A/B 需搭配不同規格 C1、L1，如 SPBW03F Class A 為 2.2μF/50V+10μH，Class B 為 6.8μF/50V+18μH。
安全認證：通過EAC TP TC 020/2011 認證，48Vin 機型額外符合 EAC TP TC 004；耐壓達 1.5KVDC（I/P-O/P）。
六、物理與包裝信息
物理參數：尺寸21.89.211.1mm（0.860.360.44inch），機殼為UL 94V-0 級絕緣黑色塑料，單顆重量 4.3g；引腳誤差 ±0.05mm，尺寸整體誤差 x.x±0.5mm。
引腳定義：SIP8 引腳，SPBW03（單組）與 DPBW03（雙組）的 - Vin、+Vin、R.C.、N.C. 引腳一致，+Vout/-Vout 引腳根據單 / 雙組做適配分配。
MTBF：?jiǎn)谓M輸出機型2800Khrs，雙組輸出機型2100Khrs（按 MIL-HDBK-217F 標準，25℃環境）。
包裝規格：14 顆 / 管，2058 顆 / 147 管 / 箱；無最低每管采購量明確標注。
七、應用領域
適配電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等場景，適用于分布式電源架構各類系統。
關鍵問題
問題 1（產品選型類）：SPBW03&DPBW03 系列按輸入電壓和輸出類型可分為哪些核心系列，各支持的輸出電壓有哪些？
答案：按輸入電壓分F 系列（9~36Vdc）和G 系列（18~75Vdc）；按輸出類型分單組輸出SPBW03 系列（支持 3.3V/5V/12V/15V）、雙組輸出DPBW03 系列（支持 ±5V/±12V/±15V），不同輸入系列均覆蓋上述輸出電壓規格。
問題 2（電氣設計類）：該系列轉換器的欠壓鎖定參數、推薦保險絲規格分別是什么，遙控開 / 關的電氣邏輯如何？
答案：1. 欠壓鎖定：24Vin 機型啟動電壓 7.5Vdc、關斷 6Vdc；48Vin 機型啟動 15.5Vdc、關斷 12Vdc；2. 推薦保險絲：24Vin 機型配 1A 慢熔型，48Vin 機型配 500mA 慢熔型；3. 遙控邏輯：開機為 R.C. 開路或接 - Vin，關機為 R.C. 短路或接 - Vin 且電壓 < 1.2V。
問題 3（工程應用類）：該系列轉換器實現 BS EN/EN55032 Class A/B 電磁兼容等級，需外加哪些規格的外圍零件，紋波噪聲的測量要求是什么？
答案：1. Class A/B 外圍零件：S (D) PBW03F：Class A 為 2.2μF/50V 電容 + 10μH 電感，Class B 為 6.8μF/50V 電容 + 18μH 電感；S (D) PBW03G：Class A 為 2.2μF/100V 電容 + 15μH 電感，Class B 為 2.2μF/100V 電容 + 56μH 電感；2. 紋波噪聲測量要求：使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，在 20MHZ 帶寬下進行測量。
