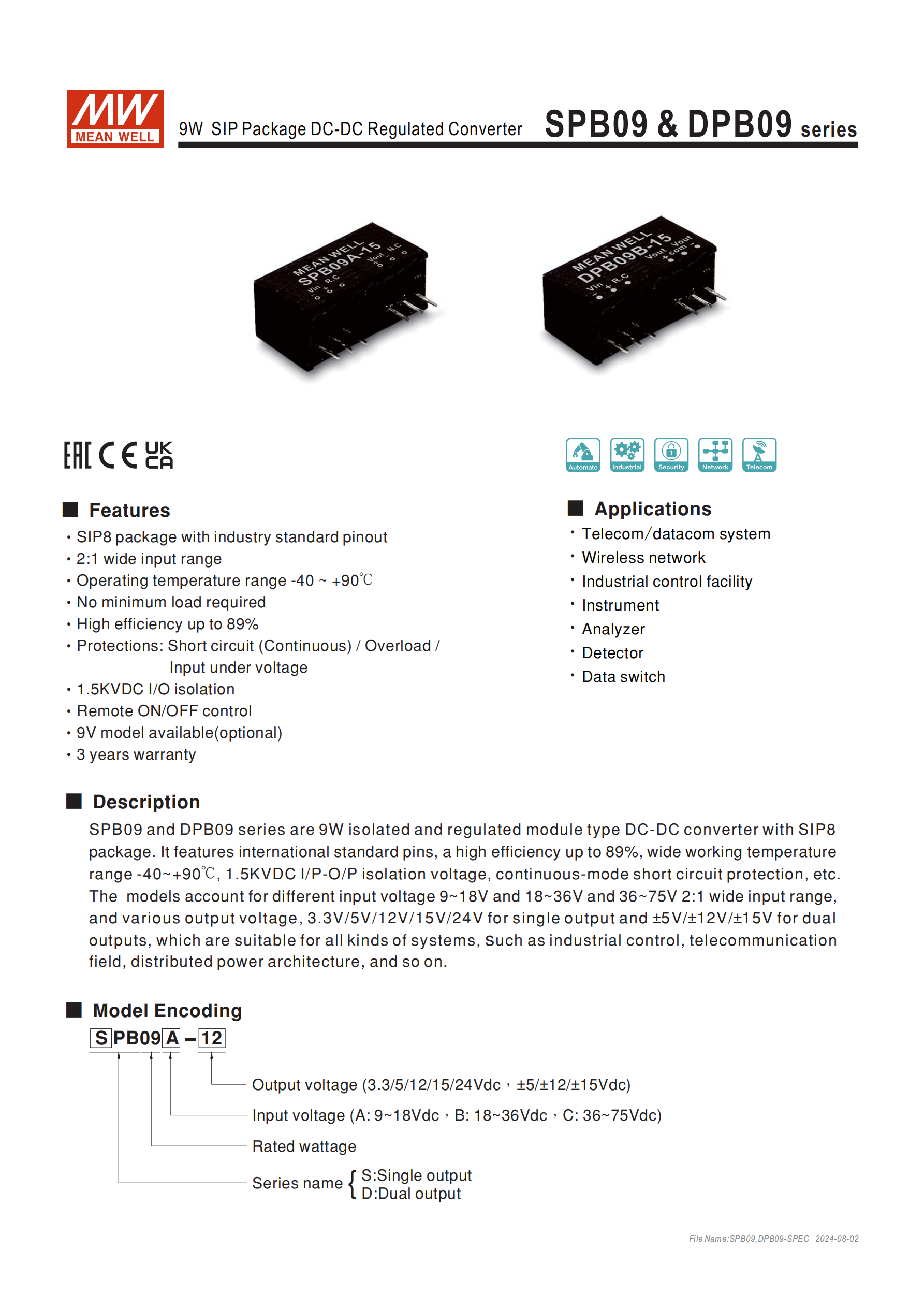

SPB09/DPB09 系列是明緯推出的9W SIP8 封裝隔離穩壓 DC-DC 轉換器，具備2:1 超寬輸入范圍（9~18V/18~36V/36~75V）、1.5KVDC 輸入輸出隔離、-40~+90℃寬工作溫度，效率最高達89%，支持單 / 雙組多電壓輸出（3.3V/5V/12V 等單路，±5V/±12V 等雙路），擁有連續短路 / 過負載 / 低壓輸入保護及遙控開 / 關功能，無需最小負載，3 年保固，適配電信通信、工業控制等場景，同時滿足 EAC 安規認證，MTBF 達 275Khrs。
SPB09&DPB09 系列為明緯生產的9W SIP8 封裝隔離型穩壓 DC-DC 轉換器，分為 **SPB09（單組輸出）和DPB09（雙組輸出）** 兩大類型，采用行業標準引腳設計，提供 3 年產品保固，是適配工業、通信領域的模塊化電源產品，無需最小負載即可穩定工作。
二、核心性能特性
輸入輸出
輸入：2:1 超寬電壓范圍，分三檔規格 ——A 檔 9~18Vdc、B 檔 18~36Vdc、C 檔 36~75Vdc；
輸出：單路支持 3.3V/5V/12V/15V/24Vdc，雙路支持 ±5V/±12V/±15Vdc，每路輸出均為 9W 額定功率；
隔離：1.5KVDC 輸入 / 輸出隔離電壓，絕緣阻抗達100M Ohms / 500VDC / 25℃/70%RH，絕緣容抗典型值 500pF。
效率與頻率
轉換效率：典型值 82%~89%，最高達 89%（如 SPB09B-15/24、SPB09C-24）；
開關頻率：400KHz（典型值）。
環境適應性
工作溫度：-40 ~ +90℃（需參考負載減額曲線），機殼最高耐受 + 115℃；
儲存溫度：-40 ~ +125℃，工作 / 儲存濕度分別為 20~90% RH、10~95% RH，均無冷凝要求；
耐振動：10~500Hz/2G，X/Y/Z 軸各 60 分鐘，溫度系數0.03%/℃（0~70℃）。

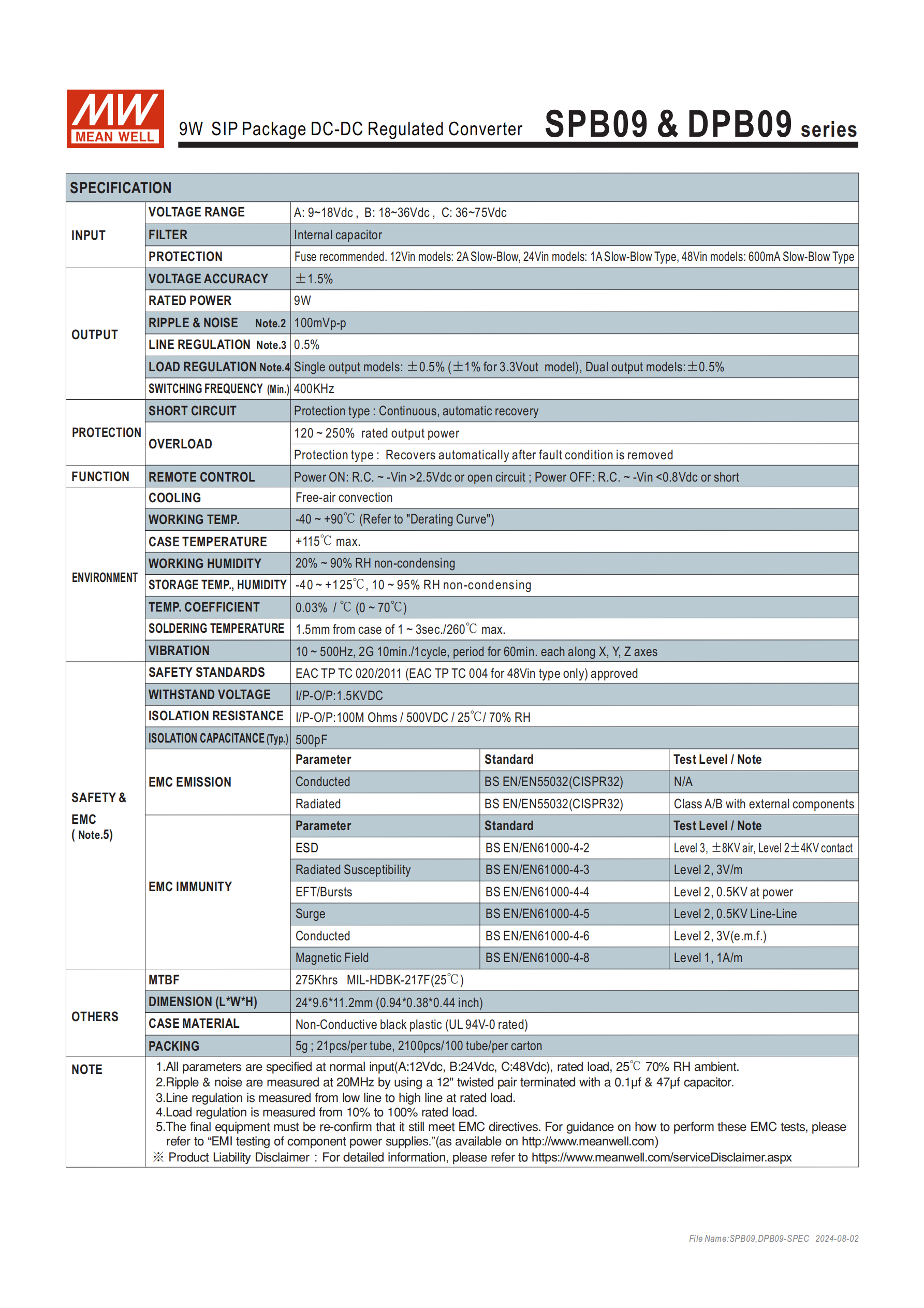

三、關鍵電氣規格（25℃/ 額定負載 / 正常輸入下）
| 規格項 | 數值 / 標準 | 備注 |
|---|---|---|
| 額定功率 | 9W | 單 / 雙路均為該額定值 |
| 輸出電壓精度 | ±1.5% | - |
| 紋波與噪聲 | 100mVp-p | 20MHz 帶寬下測量，需特定測試線路 |
| 線性調整率 | 0.5% | 額定負載下從低輸入到高輸入測量 |
| 負載調整率 | 單路 ±0.5%（3.3V 為 ±1%）、雙路 ±0.5% | 0%~100% 額定負載下測量 |
| 遙控閑置電流 | 10mA | 轉換器關閉時 |
| 焊接溫度 | 260℃max | 1~3sec，離殼體 1.5mm 處 |
四、保護與控制功能
多重保護（均支持故障移除后自動恢復）
短路保護：連續式短路保護，無損壞風險；
過負載保護：觸發閾值為120~250% 額定輸出功率；
低壓輸入保護：針對輸入電壓過低的防護設計；
保險絲推薦：12Vin 用 2A 慢熔、24Vin 用 1A 慢熔、48Vin 用 600mA 慢熔。
遙控開 / 關
開機條件：RC 引腳與 - Vin 間電壓 **>2.5Vdc**，或 RC 引腳開路；
關機條件：RC 引腳與 - Vin 間電壓 **<0.8Vdc**，或 RC 引腳與 Pin1 短路；
邏輯兼容性：支持 CMOS/TTL 電平，冷卻方式為自然風冷。
五、機型與參數對照表（核心典型值）

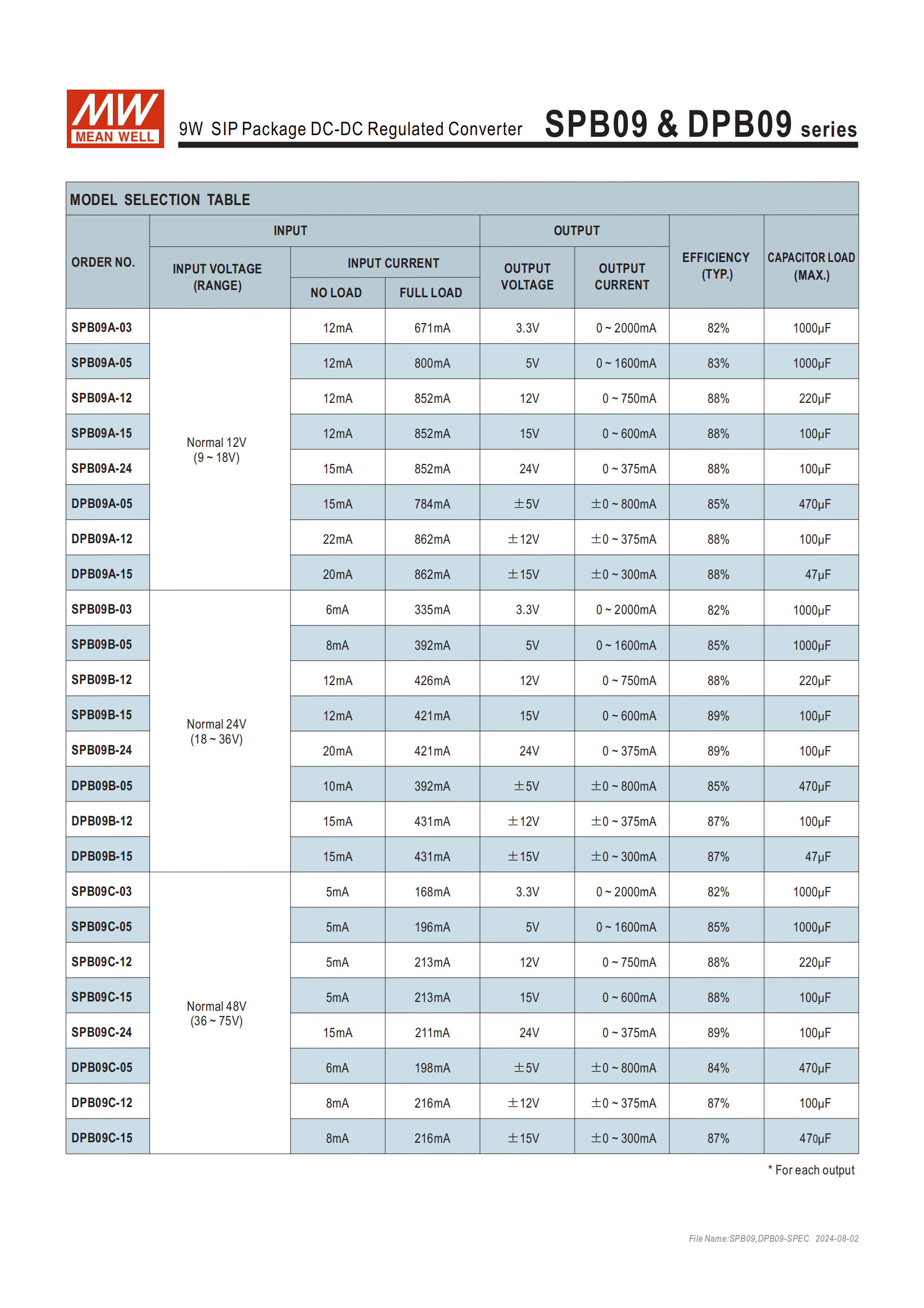

| 系列 | 輸入檔 | 輸出規格 | 典型效率 | 最大電容負載 | 滿載輸入電流（典型） |
|---|---|---|---|---|---|
| SPB09（單路） | A（9~18V） | 3.3V/2000mA | 82% | 1000μF | 671mA |
| SPB09（單路） | A（9~18V） | 12V/750mA | 88% | 220μF | 852mA |
| SPB09（單路） | B（18~36V） | 15V/600mA | 89% | 100μF | 421mA |
| DPB09（雙路） | A（9~18V） | ±5V/800mA | 85% | 470μF | 784mA |
| DPB09（雙路） | C（36~75V） | ±15V/300mA | 87% | 470μF | 216mA |
六、安規與電磁兼容
安規認證：通過EAC TP TC 020/2011認證，48Vin 機型額外符合 EAC TP TC 004；
電磁兼容（EMC）
發射：符合 BS EN/EN55032 (CISPR32)，Class A/B 需外加元器件；
抗擾度：ESD 達 Level3（±8KV 空氣）/Level2（±4KV 接觸），浪涌、傳導等均達 Level2 標準；
可靠性：MTBF 達 275Khrs（依據 MIL-HDBK-217F，25℃條件）。
七、物理與包裝參數
尺寸與材質：整體尺寸249.611.2mm（0.940.380.44inch），引腳尺寸 0.50x0.30mm，機殼為UL94V-0 級絕緣黑色塑料，尺寸誤差 ±0.5mm；
包裝規格：標準套管包裝，21 顆 / 管，100 管 / 箱（2100 顆 / 箱）；
引腳定義：SIP8 引腳共 8 個，區分單 / 雙組輸出，核心引腳為 + Vin/-Vin（電源）、RC（遙控）、+Vout/-Vout（輸出）。
八、應用場景
適配電信 / 數據通信系統、無線網絡、工業控制設施，同時可用于儀器、分析儀、探測器、數據開關等設備，適用于分布式電源架構系統。
九、其他說明
EMC 優化：提供 Class A/B 對應的外圍電路建議（含電容、電感規格）；
產品聲明：詳細免責與規格說明見明緯中國官網對應頁面。
