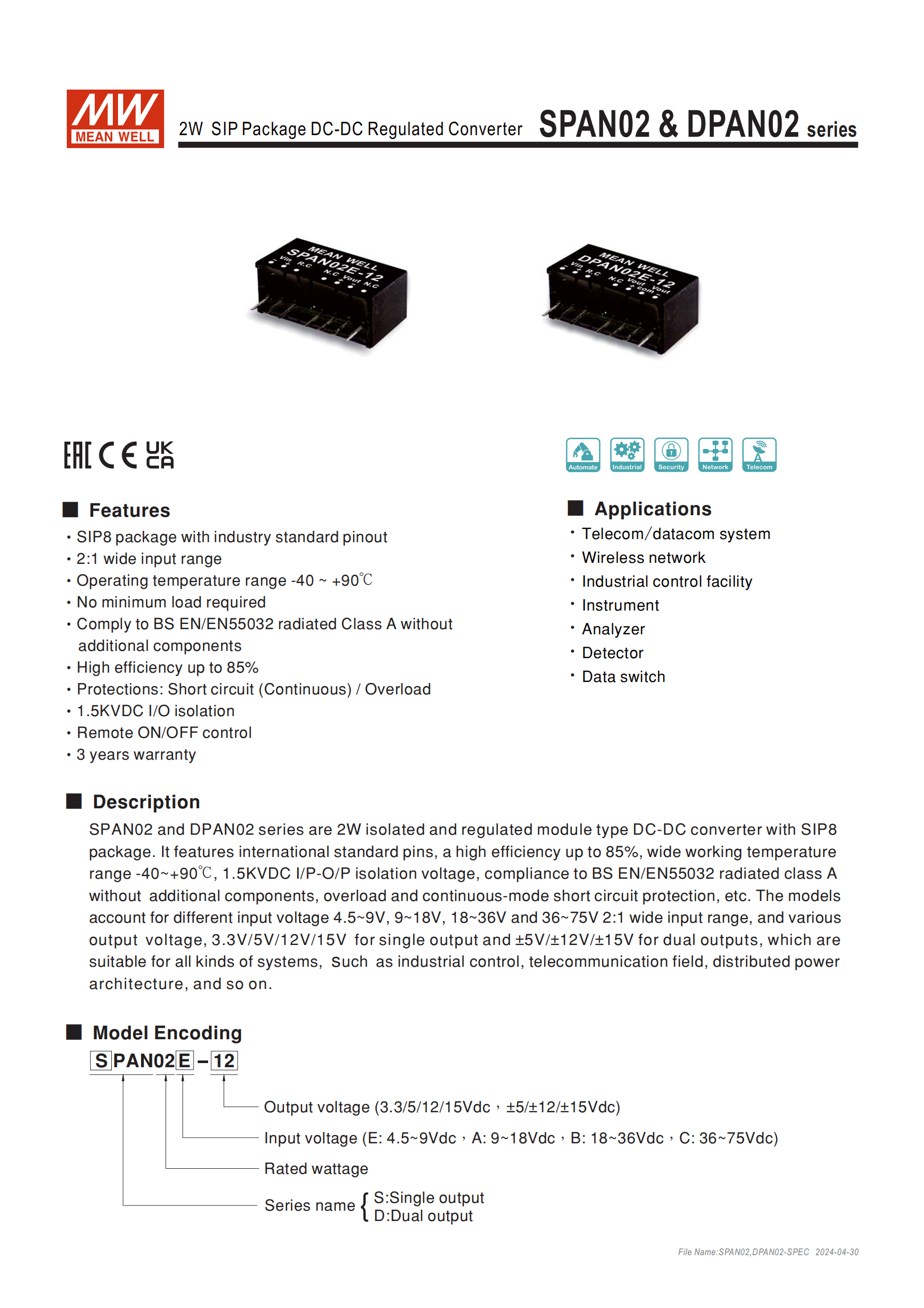

SPAN02/DPAN02 系列是明緯推出的2W SIP8 封裝DC-DC 穩壓轉換器，分單組（SPAN02）和雙組（DPAN02）輸出類型，具備4.5~9V/9~18V/18~36V/36~75V 四檔 2:1 寬輸入范圍，輸出涵蓋 3.3V/5V/12V/15V 單路及 ±5V/±12V/±15V 雙路，核心特性包含1.5KVDC 輸入輸出隔離、-40~+90℃寬工作溫度、85% 最高效率，支持遙控開 / 關，擁有連續短路、過載自恢復保護，符合BS EN/EN55032 輻射 A 級標準且無需額外組件，適用于電信 / 工業控制 / 儀器等領域，提供3 年保固，MTBF 達 2500Khrs，尺寸為21.89.211.1mm。
一、產品基礎信息
SPAN02&DPAN02 系列為明緯出品的2W SIP8 封裝隔離穩壓型 DC-DC 轉換器，是面向工業、通信領域的模塊化電源產品，分SPAN02（單組輸出）和DPAN02（雙組輸出）兩大類型，采用行業標準引腳設計，無需最小負載即可工作，提供3 年保固，MTBF（平均無故障時間）達2500Khrs（MIL-HDBK-217F 標準，25℃）。
二、核心關鍵特性
寬范圍適配：輸入為2:1 寬電壓范圍，分四檔規格；工作溫度 **-40~+90℃，機殼最高耐受+100℃**，工作濕度 20~90% RH（無冷凝），儲存溫濕度 - 55~+125℃/10~95% RH（無冷凝）。
高效與兼容：典型效率最高達85%，符合BS EN/EN55032 輻射 A 級電磁兼容標準，無需額外組件即可滿足要求；開關工作頻率典型值100KHz。
隔離與保護：具備1.5KVDC 輸入 / 輸出隔離，絕緣阻抗100M Ohms/500VDC/25℃/70%RH，絕緣容抗典型值10pF；擁有連續短路保護（自恢復）、過載保護（故障移除后自恢復），內部功耗最大500mW。
便捷控制：支持遙控開 / 關，開機條件為 R.C.~-Vin <0.8Vdc 或開路，關機條件為 R.C.~-Vin>4~15Vdc；冷卻方式為自然風冷。

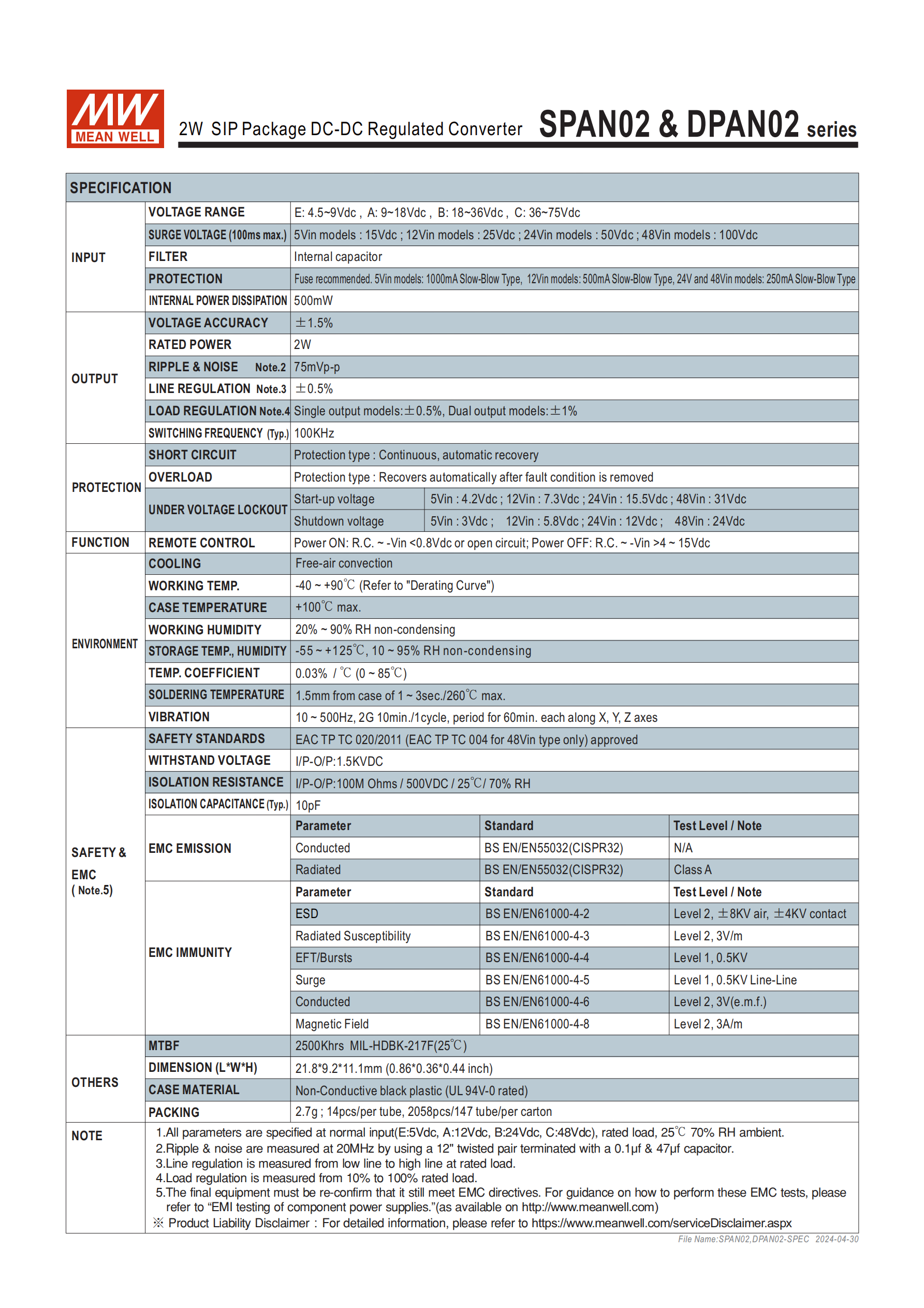

三、輸入輸出電氣規格
1. 輸入電壓分檔（核心標識）
| 標識 | 輸入電壓范圍 | 浪涌電壓（最長 100ms） | 欠壓鎖定 - 啟動電壓 | 欠壓鎖定 - 關斷電壓 |
|---|---|---|---|---|
| E | 4.5~9Vdc | 15Vdc | 4.2Vdc | 3Vdc |
| A | 9~18Vdc | 25Vdc | 7.3Vdc | 5.8Vdc |
| B | 18~36Vdc | 50Vdc | 15.5Vdc | 12Vdc |
| C | 36~75Vdc | 100Vdc | 31Vdc | 24Vdc |
2. 輸出電壓規格
單組輸出（SPAN02）：3.3V/5V/12V/15V，對應最大輸出電流 0~500mA/0~400mA/0~167mA/0~134mA；
雙組輸出（DPAN02）：±5V/±12V/±15V，對應每路最大輸出電流 ±0~200mA/±0~83mA/±0~67mA；
核心精度：輸出電壓精度 **±1.5%，紋波與噪聲75mVp-p**，溫度系數0.03%/°C（0~85℃）。
3. 調整率指標
線性調整率：±0.5%（額定負載下從低電壓到高電壓測試）；
負載調整率：?jiǎn)谓M輸出 **±0.5%，雙組輸出±1%**（從額定負載 10%-100% 測試）。

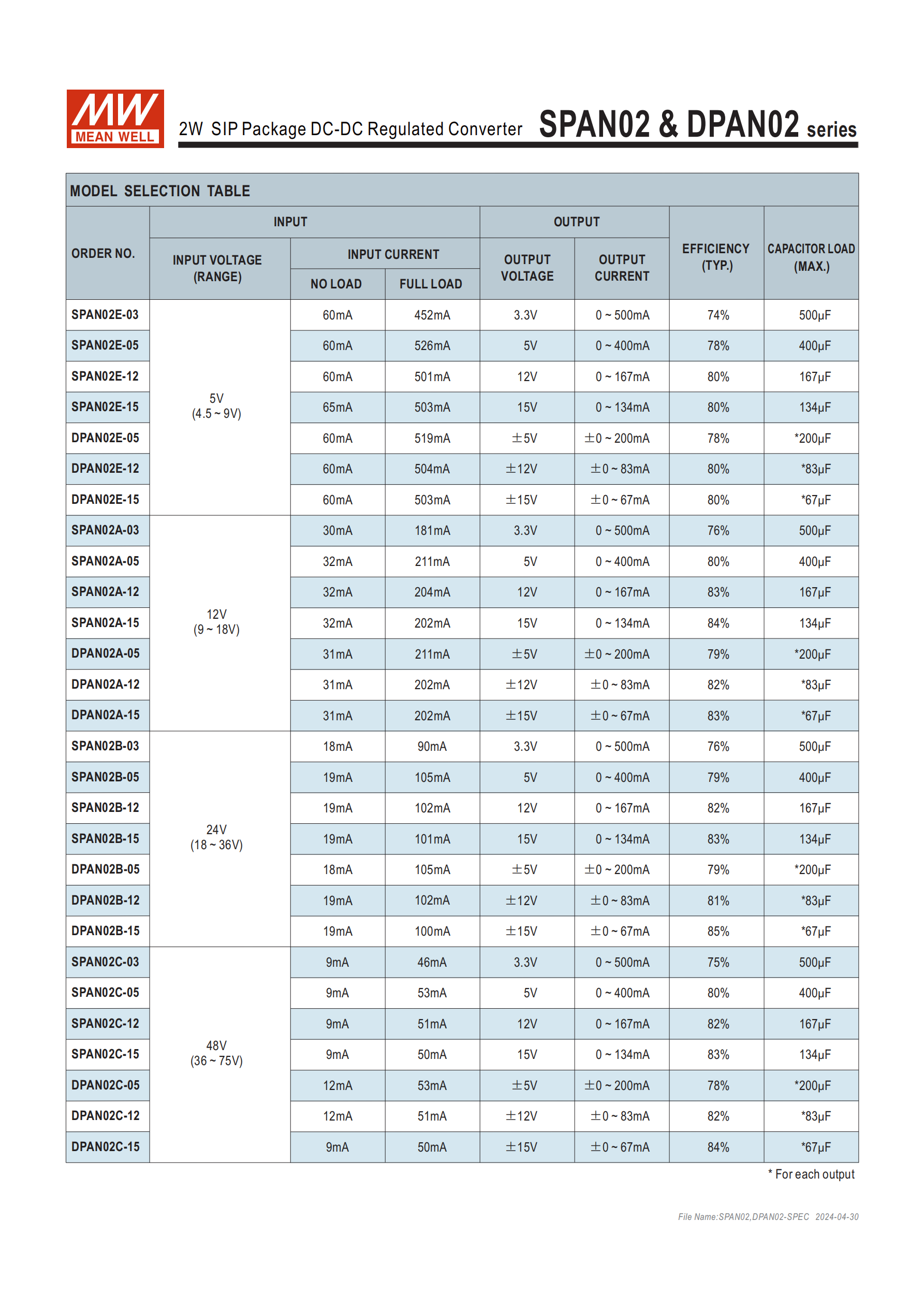

4. 典型效率與電容負載（節選核心檔）
| 系列 | 輸入標識 | 輸出規格 | 典型效率 | 最大電容負載 |
|---|---|---|---|---|
| SPAN02 | E | 5V | 78% | 400μF |
| SPAN02 | A | 15V | 84% | 134μF |
| SPAN02 | B | 15V | 83% | 134μF |
| SPAN02 | C | 15V | 83% | 134μF |
| DPAN02 | B | ±15V | 85% | 67μF（每路） |
四、安規與電磁兼容
安全規范：通過EAC TP TC 020/2011認證（48Vin 機型額外符合 EAC TP TC 004）；
電磁兼容發射：傳導發射符合 BS EN/EN55032，輻射發射為Class A級；
電磁兼容抗擾度（均符合 BS EN/EN61000 系列標準）：
ESD：Level2，±8KV 空氣 /±4KV 接觸；
輻射抗擾：Level2，3V/m；
EFT/Bursts：Level1，0.5KV；
浪涌：Level1，0.5KV 線對線；
傳導抗擾：Level2，3V (e.m.f.)；
磁場：Level2，3A/m。
五、物理與封裝參數
尺寸：21.89.211.1mm（0.860.360.44inch），尺寸誤差 x.x±0.5mm，Pin 腳誤差 ±0.05mm；
機殼：材質為UL94V-0 級絕緣黑色塑料，單產品重量 2.7g；
焊接要求：距殼體 1.5mm 處焊接，溫度≤260℃，時長 1~3 秒；
耐振動：10~500Hz，2G 加速度，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。
六、引腳定義（SIP8）
| 引腳編號 | SPAN02（單組輸出） | DPAN02（雙組輸出） |
|---|---|---|
| 1 | -Vin | -Vin |
| 2 | +Vin | +Vin |
| 3 | R.C.（遙控） | R.C.（遙控） |
| 5 | N.C.（空腳） | N.C.（空腳） |
| 6 | +Vout | +Vout |
| 7 | -Vout | Common（公共端） |
| 8 | N.C.（空腳） | -Vout |
七、包裝與安裝
包裝：標準套管包裝，14 顆 / 管，2058 顆 / 147 管 / 箱，外箱尺寸 L390.9x W284.8xH175.7mm；
八、應用領域
廣泛適用于電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等場景，適配分布式電源架構。
關鍵問題
問題 1（產品選型類）：SPAN02 和 DPAN02 的型號編碼規則是什么？如何快速根據需求選型？
答案：型號編碼格式為「輸出類型 + 系列名 + 額定功率 + 輸入標識 + 輸出電壓」，其中S代表單組輸出（SPAN02）、D代表雙組輸出（DPAN02），02為額定 2W，輸入標識E/A/B/C對應 4.5~9V/9~18V/18~36V/36~75V，后綴為輸出電壓（如 05=5V、12=12V、-05=±5V）。選型時先確定單 / 雙輸出需求，再匹配輸入電壓范圍（對應 E/A/B/C），最后選擇輸出電壓規格，即可確定具體型號（如工業控制中輸入 9~18V、需單路 12V 輸出，選 SPAN02A-12）。
問題 2（電氣應用類）：該系列轉換器的遙控開 / 關功能如何接線實現？欠壓鎖定功能有什么實際應用價值？
答案：遙控開 / 關通過3 號引腳（R.C.）實現，開機條件為 R.C. 引腳與 - Vin 之間電壓 <0.8Vdc 或該引腳開路，關機條件為 R.C. 引腳與 - Vin 之間電壓> 4~15Vdc，接線時僅需控制該引腳與 Vin 負極的電壓值即可。欠壓鎖定按輸入分檔設置了啟動電壓和關斷電壓（如 48Vin 機型啟動 31Vdc、關斷 24Vdc），實際應用中可防止輸入電壓過低時轉換器非正常工作，避免輸出電壓不穩損壞后級負載，同時在電壓恢復至啟動值時自動恢復工作，提升系統穩定性。
問題 3（工程落地類）：該系列轉換器在實際焊接和安裝時，需要遵守哪些關鍵工藝要求？電磁兼容方面有什么注意事項？
答案：焊接工藝要求：焊接點需距產品殼體1.5mm 以上，焊接溫度最高不超過 260℃，單次焊接時長控制在 1~3 秒，避免高溫長時間焊接損壞器件；安裝無額外結構要求，自然風冷即可，需保證工作環境溫度在 - 40~+90℃（超溫需參考負載減額曲線）。電磁兼容注意事項：該系列雖符合 BS EN/EN55032 輻射 A 級且無需額外組件，但產品僅為系統內元件，最終設備需結合該電源做整體電磁兼容確認；紋波與噪聲測試需按規范搭配 12" 雙線 + 并聯 0.1μF 和 47μF 電容，實際應用中可參考該方式做輸出濾波，提升電源質量。
