GD2 系列是明緯推出的2W SIP7 封裝IGBT/SiC 柵極驅動器專用隔離非穩壓 DC-DC 轉換器，具備 **-40~+90℃寬工作溫度、6.2KVDC/4.2KVAC高輸入輸出隔離、低耦合隔離電容及連續短路保護等特性，輸入電壓支持 12V/15V/24V±10%，提供多種正負不對稱輸出電壓組合，效率最高達82%，MTBF 為 13980Khrs，通過 UL62368-1 等安規認證，適用于工業控制、電機驅動、太陽能逆變器等多領域，且享有3 年保固 **。

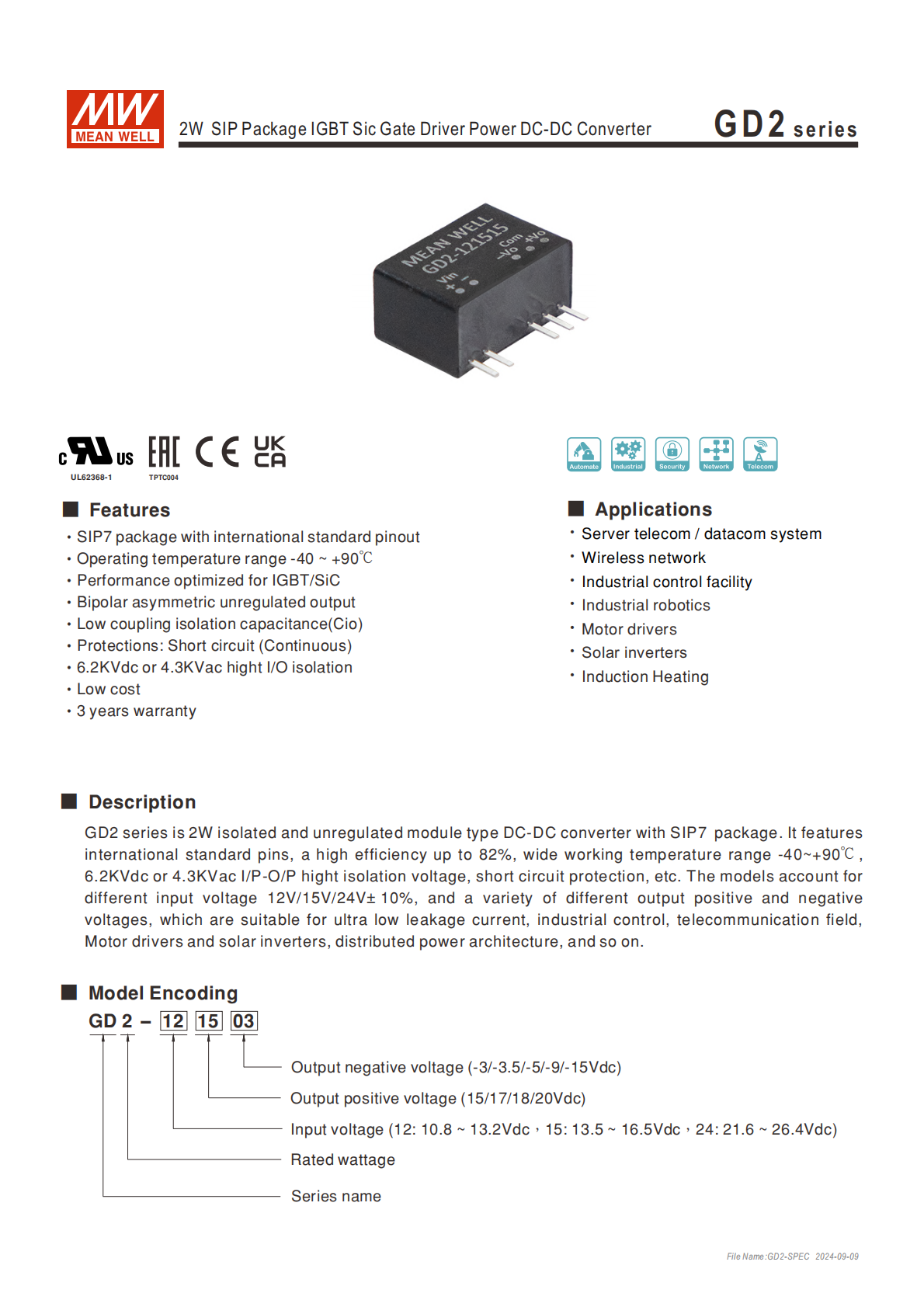

GD2 系列是明緯專為IGBT/SiC 柵極驅動器設計的2W 隔離非穩壓模塊型 DC-DC 轉換器，采用SIP7 封裝并符合國際標準引腳配置，為工業、通信、新能源等領域的柵極驅動提供專用電源解決方案，產品享有3 年保固，為全球交易品項。
核心物理參數：尺寸19.59.812.5mm，機殼為UL 94V-0 級絕緣黑色塑料，單顆重量 4g；
包裝規格：25 顆 / 套管，75 管 / 箱（1875 顆 / 箱），為標準套管包裝。
二、核心關鍵特性
效能與適配：針對 IGBT/SiC 進行效能優化，雙極不對稱無調節輸出，適配柵極驅動的電壓需求；
隔離性能：6.2KVDC 或 4.2KVAC高輸入 / 輸出隔離，低耦合隔離電容（Typ.5pF），超低漏電流；
保護功能：內置連續短路保護，輸入側推薦搭配 500mA 慢熔型保險絲；
溫度適應性：寬工作溫度 **-40 ~ +90℃（需參考負載減額曲線），機殼耐溫 + 115℃，儲存溫度-55 ~ +125℃**；
可靠性：MTBF 達13980Khrs（25℃，MIL-HDBK-217F 標準），耐振動（10~500Hz/2G，XYZ 軸各 60 分鐘）。

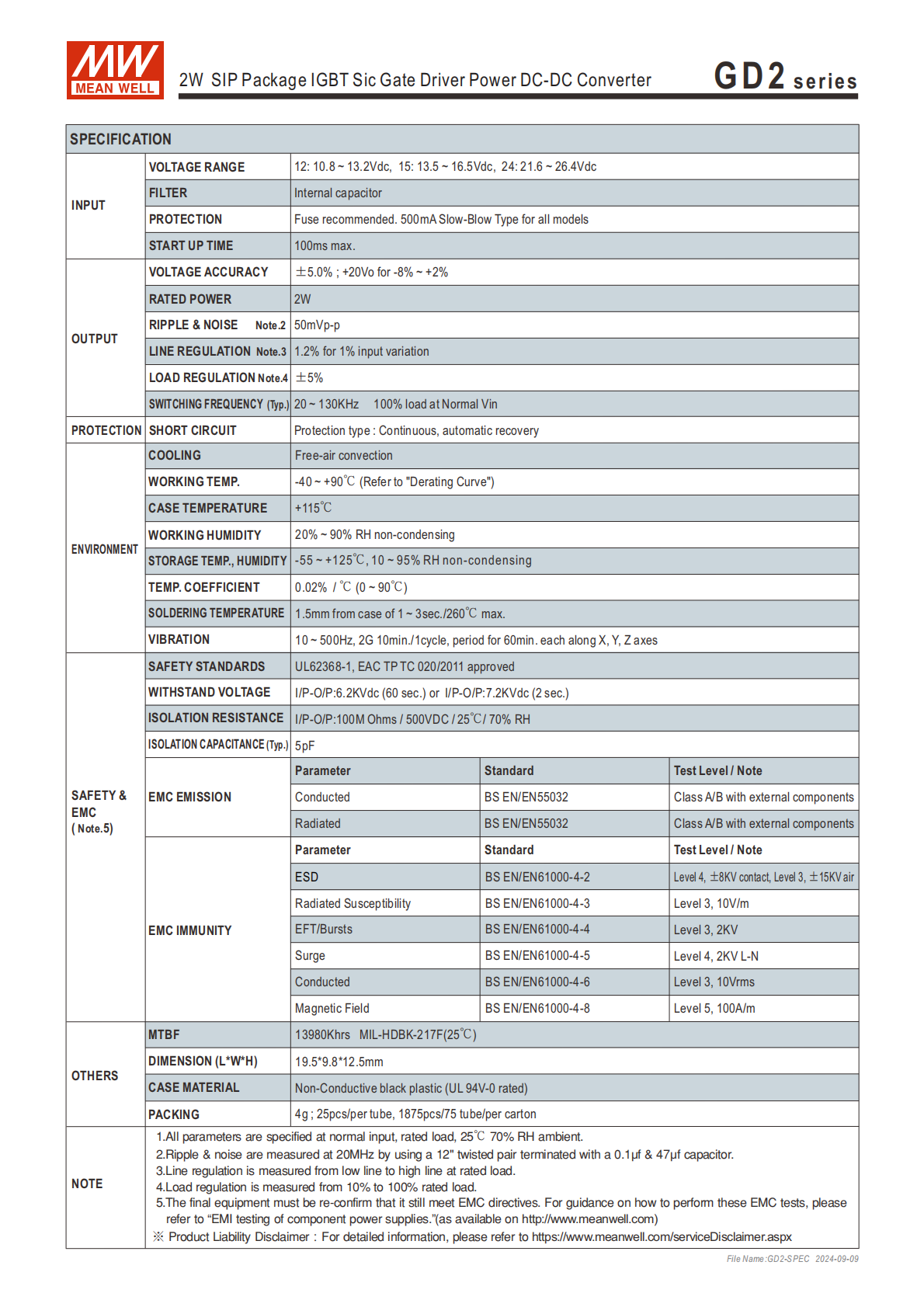

三、電氣核心參數
所有參數若無特別說明，均在正常輸入、額定負載、25℃/70% RH環境下測量，關鍵參數如下：
| 參數類別 | 具體指標 |
|---|---|
| 額定功率 | 2W（單路輸出） |
| 輸入電壓 | 12V (10.8~13.2V)、15V (13.5~16.5V)、24V (21.6~26.4V)，均支持 ±10% 波動 |
| 輸出電壓 | 多種正負不對稱組合（+15/17/18/20V DC；-3/3.5/5/9/15V DC） |
| 電壓精度 | 常規 ±5.0%；+20V 輸出為 - 8% ~ +2% |
| 效率（TYP.） | 78%~82%，最高為 GD2-121509 的82% |
| 紋波與噪聲 | 50mVp-p（特定測量條件：12" 雙絞線 + 0.1μF+47μF 電容，20MHz 帶寬） |
| 線性調整率 | 1.2% / 1% 輸入電壓變化（額定負載下） |
| 開關工作頻率 | 20~130KHz±5%（正常輸入、額定負載下） |
| 溫度系數 | 0.02%/℃（0 ~ 90℃） |
| 啟動時間 | 最大100ms |
| 電容負載（MAX.） | 100pF 或 100μF（依型號而定） |
四、型號編碼與選型
型號編碼規則：GD2-「輸入電壓」-「輸出正電壓」-「輸出負電壓」
輸入電壓：12=12Vdc、15=15Vdc、24=24Vdc；
輸出正電壓：15/17/18/20（對應 + 15/17/18/20Vdc）；
輸出負電壓：03/3.5/05/09/15（對應 - 3/-3.5/-5/-9/-15Vdc）。

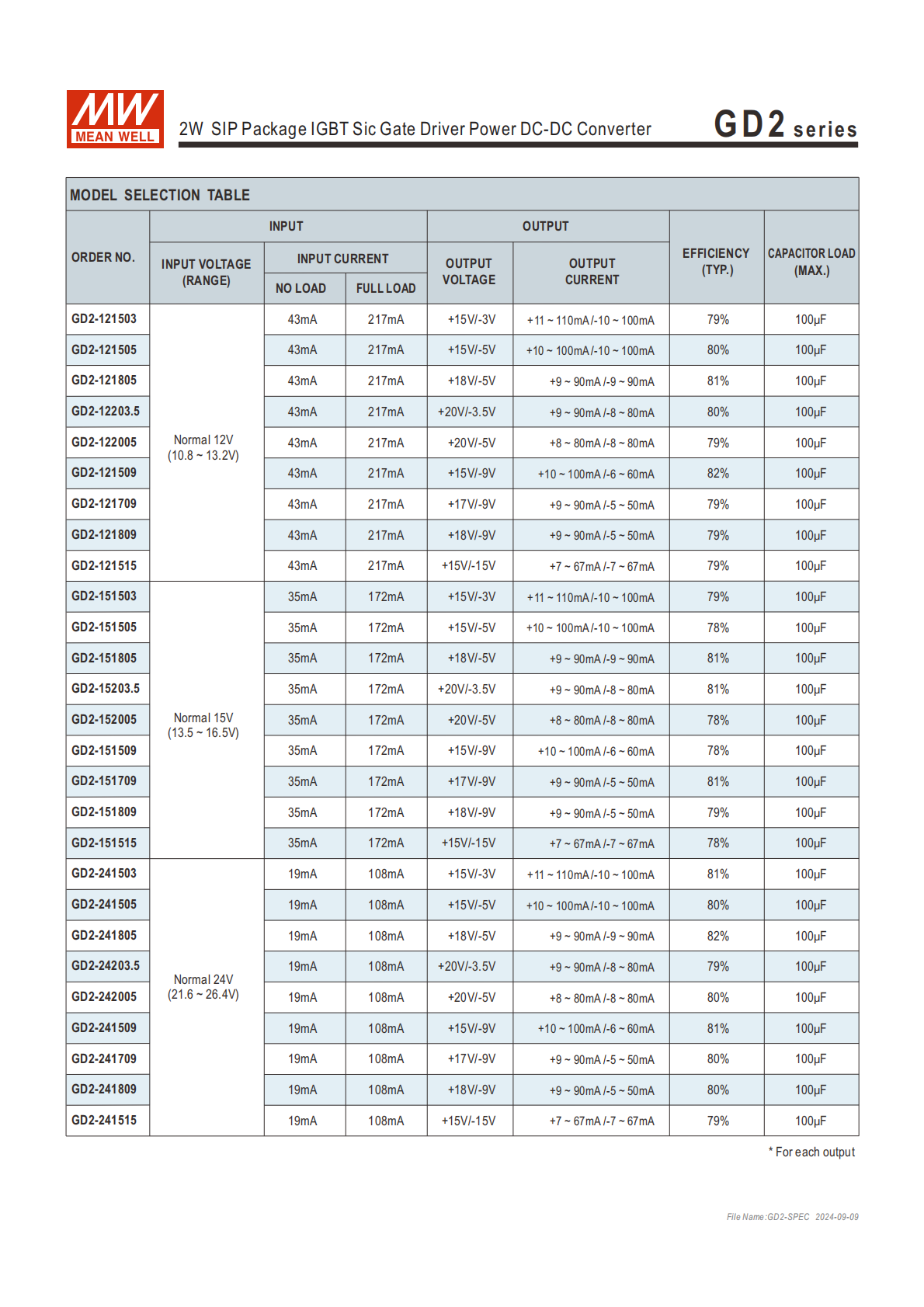

核心選型表（節選關鍵）：| 型號 | 輸入電壓（范圍）| 輸出電壓 | 效率（TYP.） | 最大電容負載 ||---------------|---------------------|------------|--------------|--------------|| GD2-121509 | 12V (10.8~13.2V) | +15V/-9V | 82% | 100μF || GD2-241805 | 24V (21.6~26.4V) | +18V/-5V | 82% | 100μF || GD2-151805 | 15V (13.5~16.5V) | +18V/-5V | 81% | 100μF || GD2-241503 | 24V (21.6~26.4V) | +15V/-3V | 81% | 100μF |
五、安規與電磁兼容（EMC）
安全規范：通過UL62368-1、EAC TP TC 020/2011認證；
絕緣性能：
耐壓：I/P-O/P 6.2KVdc（60 秒） 或7.2KVdc（2 秒）；
絕緣阻抗：100MΩ / 500VDC / 25℃ / 70%RH；
EMC 發射：符合 BS EN/EN55032 標準，搭配外部元件可實現 Class A/B 等級；
EMC 抗擾度（均符合對應 BS EN/EN 標準）：
ESD：Contact±8KV（Level4）、Air±15KV（Level3）；
浪涌（Surge）：Level4，2KV L-N；
磁場抗擾：Level5，100A/m。
六、引腳與應用
標準引腳定義（SIP7）：1 腳 (+Vin)、2 腳 (-Vin)、5 腳 (-Vout)、6 腳 (Common)、7 腳 (+Vout)；
EMC 推薦電路：輸入側需搭配電容（C1/C2：10μF）、共模電感（CMC：0.9mH）等外部元件；
焊接要求：距機殼 1.5mm 處焊接，溫度≤260℃，時長 1~3 秒；
核心應用領域：電信服務器 / 數據通信系統、無線網絡、工業控制設施、工業機器人、電機驅動器、太陽能逆變器、感應加熱。
關鍵問題
問題 1（產品適配性）：GD2 系列 DC-DC 轉換器的核心適配場景是什么，為何適合 IGBT/SiC 柵極驅動？
答案：核心適配IGBT/SiC 柵極驅動器電源供應，同時適用于工業控制、電機驅動、太陽能逆變器等領域；該產品針對 IGBT/SiC 做了效能優化，提供雙極不對稱無調節輸出的電壓組合，匹配柵極驅動的正負電壓需求，且具備6.2KVDC 高隔離、低耦合隔離電容（5pF）的超低漏電流特性，能滿足柵極驅動的電氣隔離要求，同時 - 40~+90℃的寬溫特性適配工業級惡劣環境。
問題 2（選型與參數）：GD2 系列的輸入電壓分哪幾類，效率最高的型號是哪款，對應參數如何？
答案：輸入電壓分三類，分別為12Vdc(10.8~13.2V)、15Vdc(13.5~16.5V)、24Vdc(21.6~26.4V)，均支持 ±10% 的電壓波動；效率最高的型號為GD2-121509，典型效率達 82%，該型號輸入為 12Vdc，輸出為 + 15V/-9V，輸入空載電流 43mA、滿載 217mA，輸出電流 + 10~100mA/-6~60mA，最大電容負載 100μF。
問題 3（可靠性與安規）：GD2 系列在可靠性和安規方面的核心指標有哪些，保障了產品的哪些特性？
答案：可靠性核心指標：MTBF 達 13980Khrs（25℃，MIL-HDBK-217F），工作溫度 - 40~+90℃、儲存溫度 - 55~+125℃，耐 10~500Hz/2G 的振動沖擊，內置連續短路保護；安規核心指標：通過 UL62368-1、EAC TP TC 020/2011 認證，輸入輸出耐壓 6.2KVDC (60s)，絕緣阻抗 100MΩ，EMC 抗擾度達 ESD Level4、浪涌 Level4 等高標準。這些指標保障了產品在工業級惡劣環境下的高可靠性、強抗干擾性、電氣安全性，同時滿足全球多地的安規準入要求。
