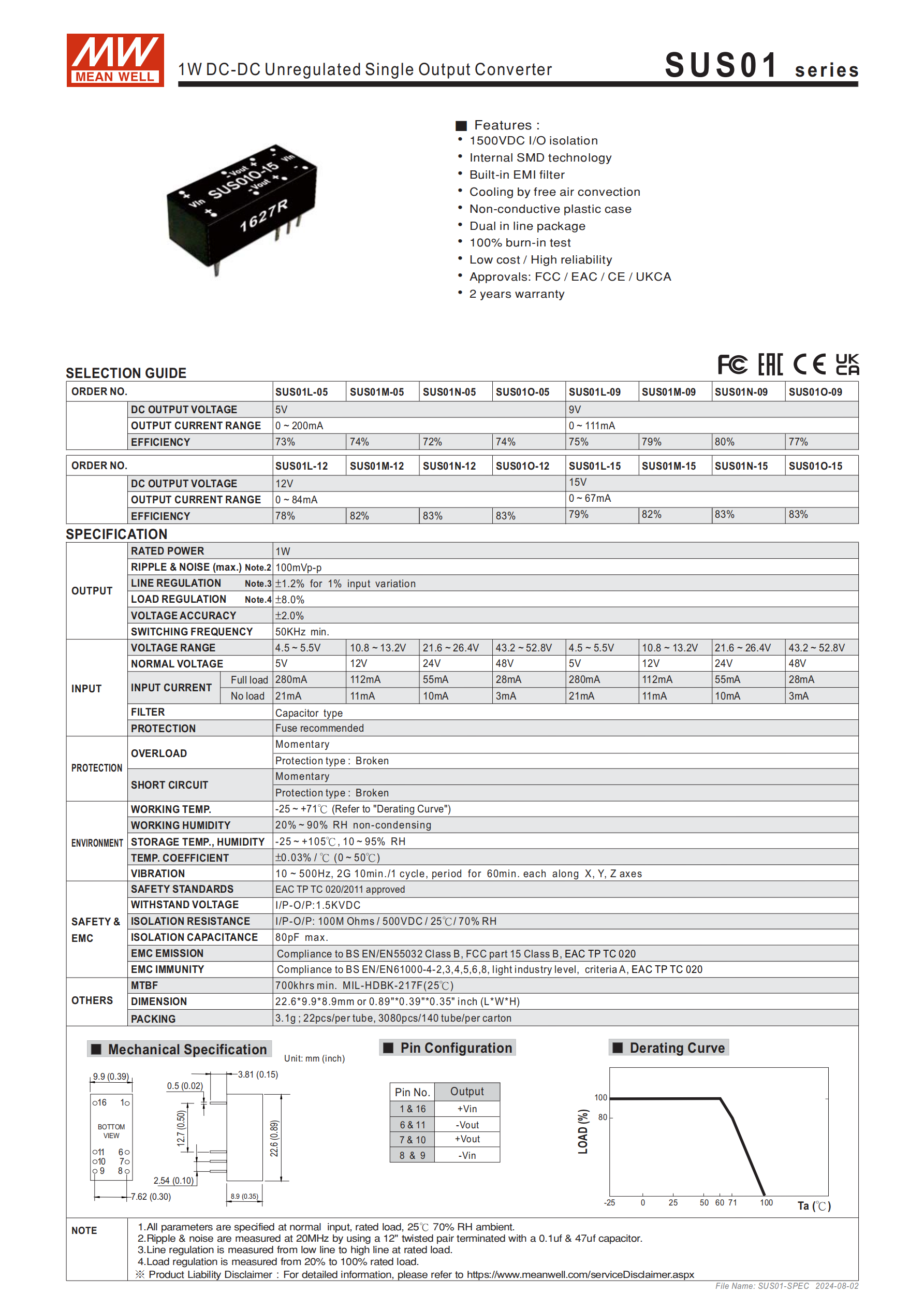

SUS01 系列是明緯推出的 1W DC-DC 不穩壓單組輸出轉換器，具備1500VDC 輸入 / 輸出隔離、內部 SMD 技術、內建 EMI 濾波電路等特性，采用絕緣塑膠外殼與雙列直插式封裝（單列可訂制），通過 FCC/EAC/CE/UKCA 等認證且提供 2 年保固；輸出電壓涵蓋 5V/9V/12V/15V，對應不同電流輸出范圍，效率 72%~83%，工作溫度為 **-25 ~ +71℃，MTBF≥700Khrs，封裝尺寸22.69.98.4mm**，還具備過負載、短路等瞬間保護功能，100% 滿載老化保障高可靠性與低成本優勢。
SUS01 系列為明緯生產的1W DC-DC 不穩壓單組輸出轉換器，是全球交易品項，產品規格書更新于 2024-08-02，具備低成本、高可靠性核心優勢，提供2 年保固服務。
二、核心產品特性
電氣隔離：1500VDC 輸入 / 輸出隔離，絕緣性能優異；
工藝與結構：采用內部 SMD 技術，內建 EMI 濾波電路，自然冷卻；配備絕緣的塑膠外殼，雙列直插式封裝（單列封裝可訂制）；
品控與認證：100% 滿載老化，通過FCC / EAC / CE / UKCA 多項認證；
基礎保護：自帶電容濾波，支持過負載、短路瞬間保護，適配性與安全性高。
三、核心電氣規格
該系列輸出電壓分5V、9V、12V、15V四大類，不同子型號對應不同電流輸出范圍與效率，額定功率均為1W，關鍵通用電氣參數與子型號規格如下：
（一）子型號輸出與效率參數
| 輸出電壓 | 型號示例 | 電流輸出范圍 | 效率 |
|---|---|---|---|
| 5V | SUS01L-05 | 0 ~ 200mA | 73% |
| 9V | SUS01L-09 | 0 ~ 111mA | 75% |
| 9V | SUS01M-09 | 0 ~ 111mA | 79% |
| 12V | SUS01M-12 | 0 ~ 84mA | 82% |
| 15V | SUS01M-15 | 0 ~ 67mA | 83% |
| 注：其余子型號效率區間為72%~83%，均為同電壓下相同電流輸出范圍。 |
（二）通用電氣參數
紋波與噪聲：最大100mVp-p（測量有標準規范）；
調整率：線性調整率 **±1.2%（1% 輸入變化），負載調整率±2.0%/±8.0%**；
開關工作頻率：最小50KHz；
輸入電壓范圍：分 4.5~5.5V、10.8~13.2V、21.6~26.4V、43.2~52.8V 四類，匹配不同輸出規格；
輸入直流電流：分滿載、空載兩種工況，不同電壓規格對應不同電流數值（如 5V 規格滿載 280mA、空載 112mA）。
四、保護、濾波與安全規范
濾波與保險絲：采用電容濾波方式，推薦使用保險絲；
保護功能：過負載、短路均為瞬間保護，短路時間超過 1 秒時務必切斷輸入電源；
安全耐壓：I/P-O/P（輸入 / 輸出）1500VDC；
絕緣阻抗：I/P-O/P 為100M Ohms / 500VDC / 25℃ / 70% RH；
絕緣容抗：最大80pF；
安規認證：通過 EAC TP TC 020/2011 認證。
五、電磁兼容
電磁兼容發射：符合BS EN/EN55032 Class B、FCC part 15 Class B、EAC TP TC 020；
電磁兼容抗擾度：符合BS EN/EN61000-4-2,3,4,5,6,8 A 級輕工業等級、EAC TP TC 020。
六、環境與物理參數
工作環境：溫度 **-25 ~ +71℃**（需參考負載減額曲線）；濕度 20 ~ 90% RH，無冷凝；
儲存環境：溫度 - 25 ~ +105℃；濕度 10 ~ 95% RH；
溫度系數：±0.03% /℃（0 ~ 50℃）；
耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；
產品尺寸：22.69.98.4mm（0.89"0.39"0.33" inch，LWH），單顆重量3.1g；
腳位定義：1 & 16=+Vin、6 & 11=-Vout、7 & 10=+Vout、8 & 9=-Vin；
平均無故障時間（MTBF）：≥700Khrs（依據 MIL-HDBK-217F，25℃工況）。
七、包裝與資料

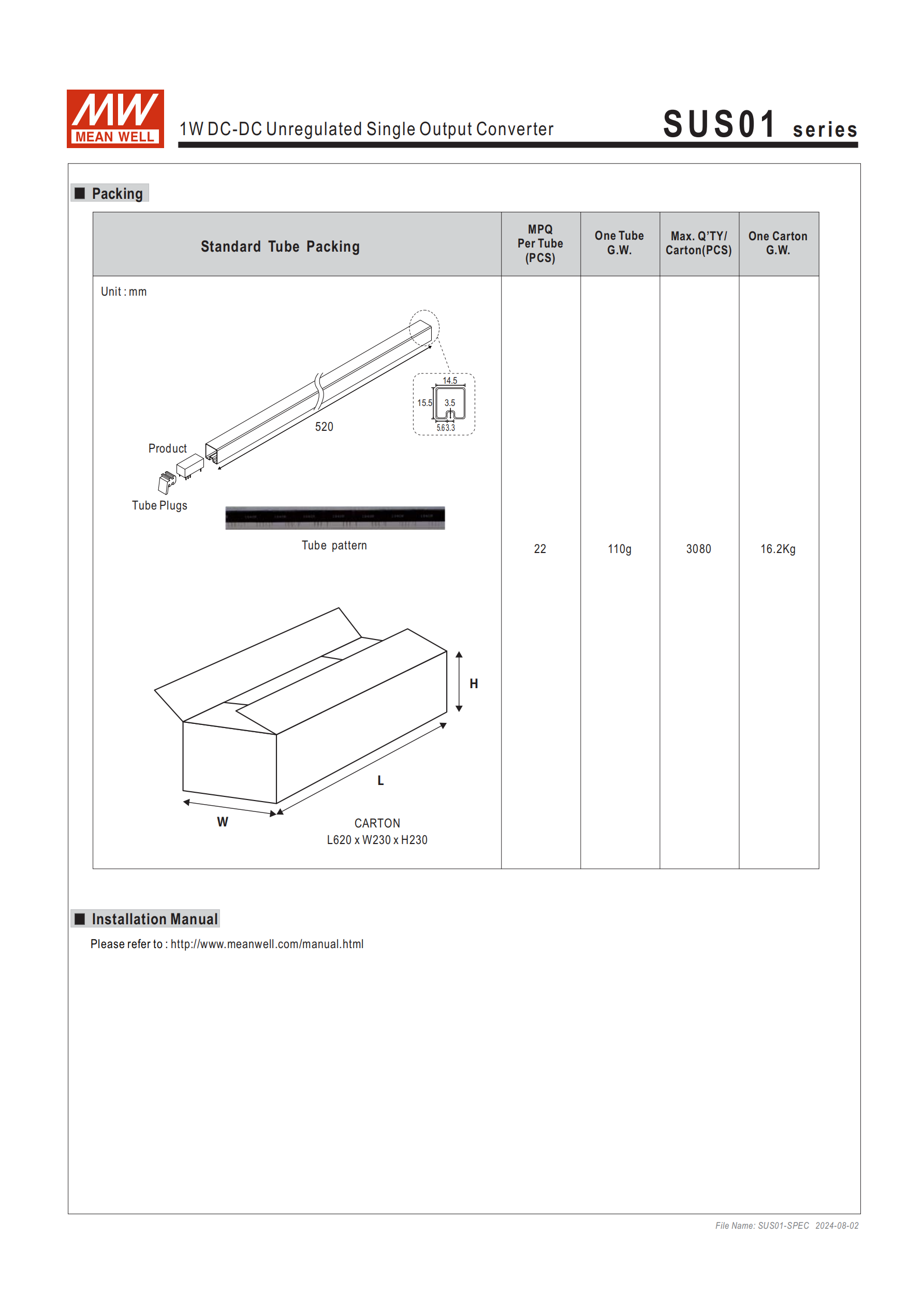

包裝規格：22 顆 / 管，3080 顆 / 140 管 / 箱；
參考資料：安裝手冊可查閱明緯官網http://www.meanwell.com/manual.html，產品免責聲明見官網對應鏈接。
八、測量規范備注
未特別說明時，所有參數在正常輸入、額定負載、25℃ 70% RH 環境下量測；
紋波和噪聲：用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下量測；
線性調整率：額定負載下從低電壓到高電壓量測；
負載調整率：從額定負載的20%~100% 量測。
