明緯 SRS 系列 0.5W DC-DC 穩壓單組輸出轉換器為全球交易品項，具備1500VDC 輸入 / 輸出隔離、內部 SMD 技術、內建 EMI 濾波電路等特性，采用絕緣塑膠外殼與雙列直插式封裝（單列可訂制），通過 FCC/EAC/CE/UKCA 認證且提供 2 年保固；輸出有 5V/9V/12V/15V 四種規格，額定功率0.5W，各規格對應不同輸入電壓范圍與輸出電流，具備過負載、短路打嗝式自恢復保護，工作溫度 **-25~+71℃，尺寸為22.69.98.4mm**，MTBF≥600Khrs，整體低成本、高可靠性且支持自然冷卻。

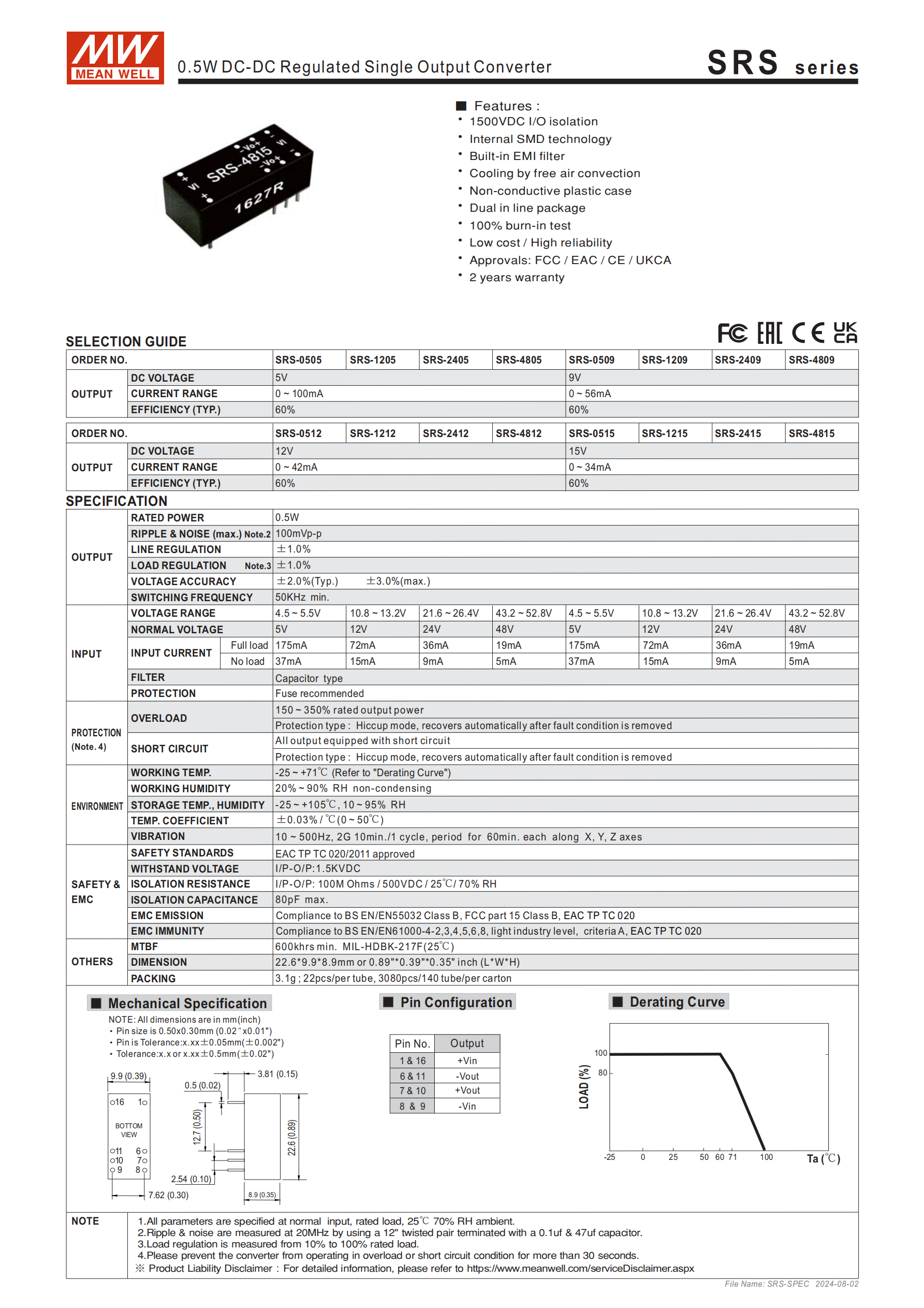

本文檔為明緯SRS 系列 0.5W DC-DC 穩壓單組輸出轉換器的產品規格書，詳細介紹了該系列產品的特性、電氣規格、保護功能、環境參數、安規電磁兼容、物理尺寸及包裝等核心信息，同時明確了測試標準與使用備注，以下為分點詳細總結：
一、產品核心特性與認證
核心技術特性：具備1500VDC 輸入 / 輸出隔離、內部 SMD 技術、內建 EMI 濾波電路，支持自然冷卻，采用絕緣的塑膠外殼；
封裝形式：標準為雙列直插式封裝，單列直插式封裝可訂制；
工藝與品質：經過100% 滿載老化測試，具備低成本、高可靠性的特點；
認證與質保：通過FCC/ EAC / CE / UKCA四大認證，提供2 年保固服務，為全球交易品項。
二、核心電氣規格
該系列額定功率為0.5W，輸出分 4 種直流電壓規格，對應不同輸入電壓范圍與輸出電流，轉換效率典型值均為60%，關鍵電氣參數統一，具體輸出規格與輸入電壓對應見下表：
| 輸出電壓 | 輸出電流范圍 | 對應輸入電壓范圍 | 對應型號前綴 |
|---|---|---|---|
| 5V | 0 ~ 100mA | 4.5~5.5V/10.8~13.2V/21.6~26.4V/43.2~52.8V | SRS-0505/SRS-1205/SRS-2405/SRS-4805 |
| 9V | 0 ~ 56mA | 4.5~5.5V/10.8~13.2V/21.6~26.4V/43.2~52.8V | SRS-0509/SRS-1209/SRS-2409/SRS-4809 |
| 12V | 0 ~ 42mA | 4.5~5.5V/10.8~13.2V/21.6~26.4V/43.2~52.8V | SRS-0512/SRS-1212/SRS-2412/SRS-4812 |
| 15V | 0 ~ 34mA | 4.5~5.5V/10.8~13.2V/21.6~26.4V/43.2~52.8V | SRS-0515/SRS-1215/SRS-2415/SRS-4815 |
通用電氣參數：
紋波與噪聲：最大 100mVp-p；
線性調整率 /負載調整率：均為 **±1.0%**；
電壓精度：±2.0%(典型值)、±3.0%(最大值)；
開關工作頻率：最小 50KHz；
輸入電流：電容濾波模式下空載電流含 9mA/5mA/37mA/15mA 等規格。
三、保護功能
該系列產品具備多重保護機制，且異常移除后可自動恢復，同時搭配保險絲基礎防護：
過負載保護：觸發閾值為額定輸出功率的 150 ~ 350%，保護模式為打嗝模式；
短路保護：支持所有輸出設備短路保護，保護模式同樣為打嗝模式；
硬性要求：過載或短路情況下，產品運行時間不可超過 30 秒。
四、環境工作參數
工作溫度：-25 ~ +71℃（需參考負載減額曲線）；
工作濕度：20 ~ 90% RH，無冷凝要求；
儲存溫濕度：溫度 **-25 ~ +105 ℃，濕度10 ~ 95% RH**；
耐振動：0.03% / 10 ~ 500Hz、2G，0~50 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；
溫度系數：0.03% / 10 ~ 500Hz。
五、安規與電磁兼容
安全規范：通過EAC TP TC 020/2011認證；
絕緣相關：輸入輸出耐壓1.5KVDC；絕緣阻抗I/P-O/P:100M Ohms / 500VDC / 25 ℃ / 70% RH；絕緣容抗最大 80pF；
電磁兼容發射：符合BS EN/EN55032 Class B、FCC part 15 Class B、EAC TP TC 020；
電磁兼容抗擾度：符合BS EN/EN61000-4-2,3,4,5,6,8、A 級輕工業等級、EAC TP TC 020。
六、產品物理與包裝信息
可靠性：MTBF（平均無故障工作時間）≥ 600Khrs（依據 MIL-HDBK-217F，25℃環境）；
尺寸：22.69.98.4mm，英制0.89"*0.39"*0.33"（長 * 寬 * 高）；
單顆重量：3.1g；
包裝規格：標準為套管包裝，22 顆 / 管，3080 顆 / 140 管 / 箱；外箱尺寸L620xW230xH230mm。
七、測試與使用備注
測試基準：未特別說明時，所有規格參數均在正常輸入、額定負載、25℃ 70% RH環境下量測；
紋波和噪聲測量：使用 12" 雙絞線，終端并聯0.1uf 和 47uf電容，在20MHZ帶寬下進行；
負載調整率測量：測試范圍為額定負載的 10%~100%；
腳位定義：包含 + Vin、-Vout、+Vout、-Vin（單位 mm）。
關鍵問題
問題 1（產品規格與適配性）：SRS 系列轉換器的輸出規格有哪些，各規格對應的最大輸出電流是多少？
答案：該系列有 4 種核心輸出直流電壓規格，分別為 5V、9V、12V、15V，對應的最大輸出電流依次為 100mA、56mA、42mA、34mA，且每種輸出規格均對應 4.5~5.5V、10.8~13.2V、21.6~26.4V、43.2~52.8V 四檔輸入電壓范圍。
問題 2（保護機制與使用規范）：SRS 系列具備哪些保護功能，使用中針對過載 / 短路有何硬性要求？
答案：具備保險絲基礎防護，以及過負載、短路兩大核心自恢復保護，其中過負載保護閾值為額定輸出功率的 150~350%，短路保護支持所有輸出設備短路，兩種保護均為打嗝模式，異常條件移除后可自動恢復；使用硬性要求為過載或短路情況下，產品運行時間不可超過 30 秒。
問題 3（安規與可靠性）：SRS 系列在絕緣性能和可靠性上的核心指標是什么？
答案：絕緣性能核心指標：輸入輸出耐壓 1500VDC，絕緣阻抗為 100M Ohms / 500VDC / 25 ℃ / 70% RH，絕緣容抗最大 80pF；可靠性核心指標：25℃環境下依據 MIL-HDBK-217F 標準，MTBF≥600Khrs，且產品經過 100% 滿載老化測試，提供 2 年保固
