SMA01 系列是明緯推出的 1W DC-DC 不穩壓單組輸出轉換器，具備1500VDC 基礎輸入 / 輸出隔離、3000VDC 隔離可選的特性，工作溫度覆蓋 **-40 ~ +85℃無降額 **，采用內部 SMD 技術、內建 EMI 濾波電路，自然冷卻且為絕緣塑膠雙列封裝，工業標準引腳排列，經 100% 滿載老化，擁有 2 年保固；該系列分 L/M/N 款，輸出電壓含 5V/9V/12V/15V 等規格，額定功率 1W，開關頻率100KHz，具備過負載、短路保護，安規與電磁兼容符合多項標準，MTBF≥700Khrs，尺寸小巧且為套管標準包裝，40 顆 / 管、6000 顆 / 箱。
SMA01 系列是明緯生產的1W DC-DC 不穩壓單組輸出轉換器，為工業級電子元件，具備低成本、高可靠性的特點，產品經過100% 滿載老化測試，提供2 年保固服務，是全球交易品項，可通過明緯官網查詢相關 GTSIN 信息。
二、核心產品特性
電氣隔離：基礎規格為1500VDC輸入 / 輸出隔離，3000VDC隔離為可選配置；
工作環境：-40 ~ +85℃ 工作溫度范圍內無降額運行，適配惡劣工業環境；
工藝與設計：采用內部 SMD 技術，內建 EMI 濾波電路，無需額外散熱，自然冷卻即可；
封裝與引腳：絕緣塑膠外殼，雙列封裝設計，引腳為工業標準排列，適配通用安裝需求。

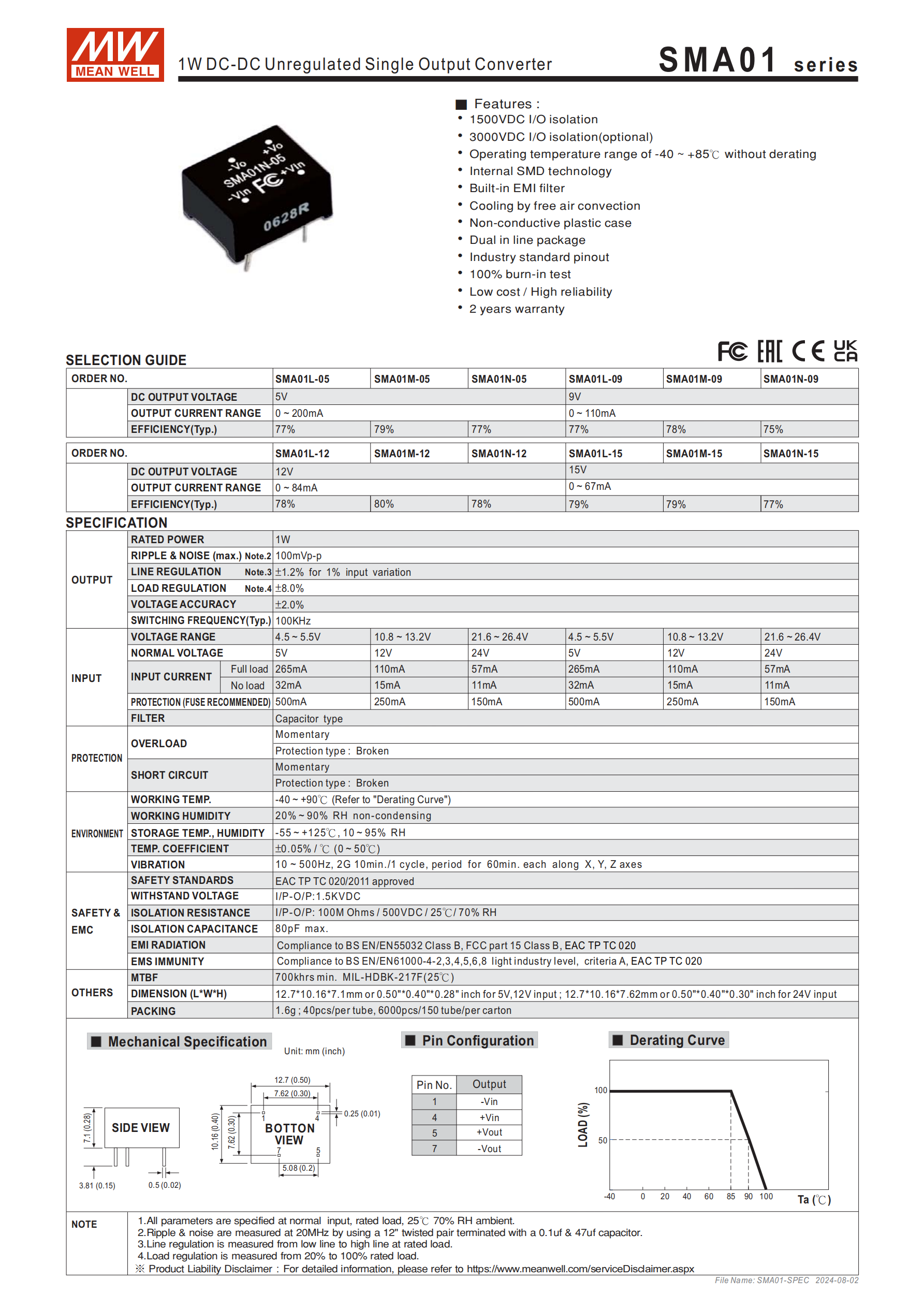

三、型號與輸出規格
該系列分L/M/N三個子款，輸出電壓涵蓋 5V、9V、12V、15V，額定功率均為1W，不同子款的輸出電流和效率存在差異，具體參數如下：
| 型號 | 直流輸出電壓 | 輸出電流范圍 | 效率 |
|---|---|---|---|
| SMA01L-05 | 5V | 0~200mA | 77% |
| SMA01M-05 | 5V | 0~200mA | 79% |
| SMA01N-05 | 5V | 0~200mA | 77% |
| SMA01L-09 | 9V | 0~110mA | 77% |
| SMA01M-09 | 9V | 0~110mA | 78% |
| SMA01N-09 | 9V | 0~110mA | 75% |
| SMA01L-12 | 12V | 0~84mA | 78% |
| SMA01M-12 | 12V | 0~84mA | 80% |
| SMA01N-12 | 12V | 0~84mA | 78% |
| SMA01L-15 | 15V | 0~67mA | 79% |
| SMA01M-15 | 15V | 0~67mA | 79% |
| SMA01N-15 | 15V | 0~67mA | 77% |
四、關鍵電氣規格
所有參數若無特別說明，均在正常輸入、額定負載、25℃ 70% RH環境下測量，核心指標如下：
輸出：額定功率1W，紋波與噪聲最大100mVp-p，線性調整率 **±1.2%(1% 輸入變化)，負載調整率±8.0%，充電電壓精度±2.0%，開關工作頻率100KHz**；
輸入：電壓范圍分三檔 ——4.5~5.5V、10.8~13.2V、21.6~26.4V，正常電壓對應 5V、12V、24V，滿載 / 空載直流電流分 265mA/32mA、110mA/15mA、57mA/11mA 三檔；
保護：推薦搭配保險絲（規格分 500mA、250mA、150mA），具備瞬間過負載保護，短路保護為特殊模式 ——短路時間超過 1 秒時務必切斷輸入電源。
五、環境與物理參數
環境適應性
工作溫度：-40 ~ +90℃（需參考負載減額曲線），工作濕度20 ~ 90% RH且無冷凝；
儲存溫濕度：-55 ~ +125℃、10 ~ 95% RH；
溫度系數：±0.05% / ℃ (0 ~ 50 ℃)；
耐振動：10 ~ 500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘。
物理規格
尺寸：5V、12V 款為12.710.167.1mm（0.50"0.40"0.28"）；24V 款為 **12.710.167.62mm**（0.50"*0.40"*0.30"）；
單顆重量：1.6g；
平均無故障時間（MTBF）：≥ 700Khrs（依據 MIL-HDBK-217F，25℃環境）。
六、安規與電磁兼容
安全規范：通過EAC TP TC 020/2011認證；
絕緣相關：輸入 / 輸出耐壓 1.5KVDC，絕緣阻抗100M Ohms / 500VDC / 25 ℃ / 70% RH，絕緣容抗最大80pF；
電磁干擾（EMI）：符合BS EN/EN55032 Class B、FCC part 15 Class B、EAC TP TC 020 標準；
電磁耐受（EMS）：符合BS EN/EN61000-4-2,3,4,5,6,8A 級輕工業標準、EAC TP TC 020 標準。

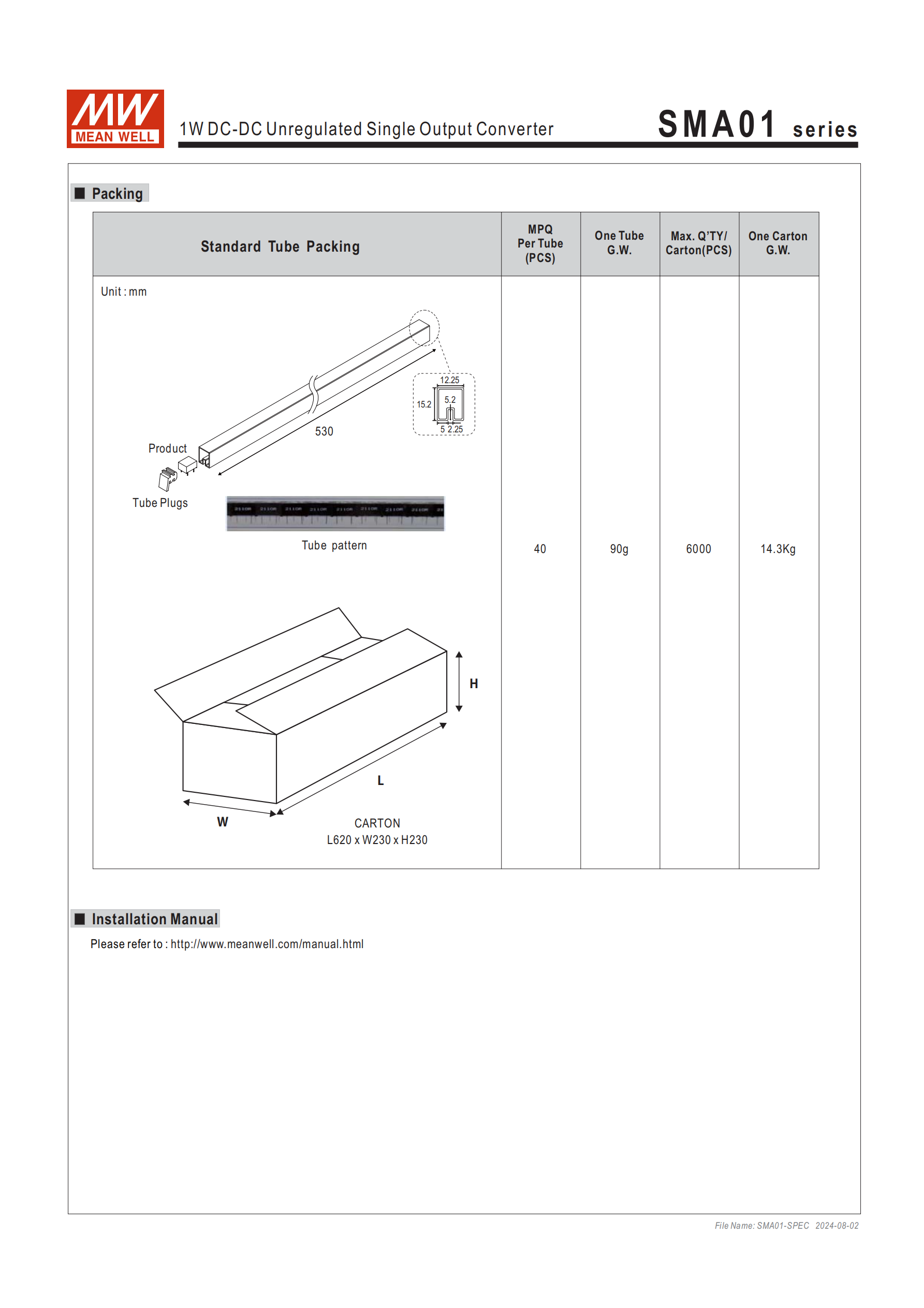

七、包裝規格
標準包裝：套管包裝，40 顆 / 管，每管毛重 90g；
整箱規格：6000 顆 / 150 管 / 箱，外箱尺寸 L620 x W230 x H230mm，整箱毛重14.3Kg。
八、測量與備注說明
紋波和噪聲：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，在20MHZ帶寬下測量；
線性調整率：在額定負載下，從低電壓到高電壓區間測量；
負載調整率：在額定負載的 **20%~100%** 區間內測量；
產品有專屬免責聲明與安裝手冊，可通過明緯官網查閱。
