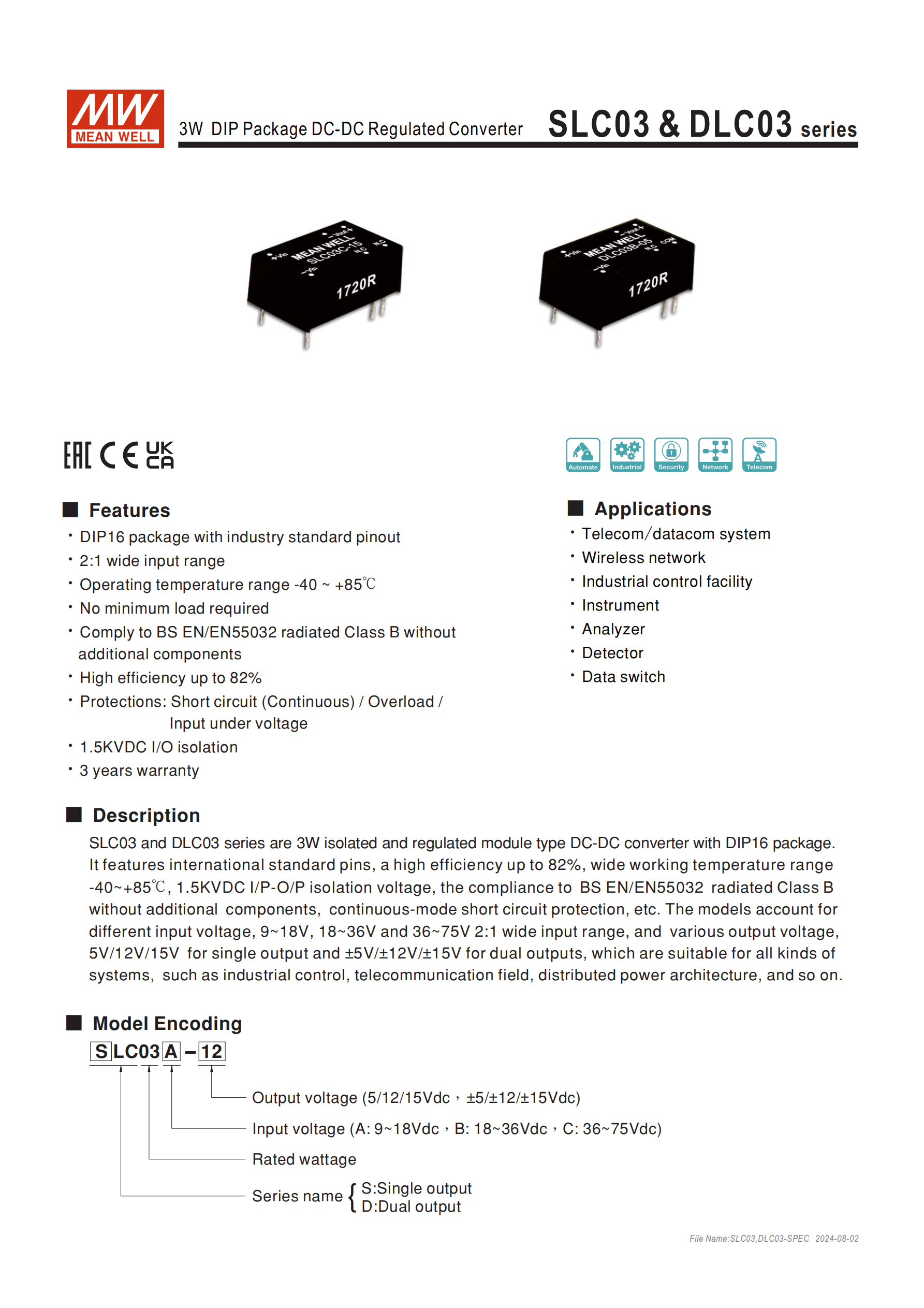

SLC03&DLC03 系列是明緯推出的3W DIP16 封裝DC-DC 穩壓轉換器，分單組（S）/ 雙組（D）輸出，具備9~18V、18~36V、36~75V三類 2:1 寬輸入范圍，1.5KVDC輸入輸出隔離，工作溫度 **-40~+85℃，效率最高達82%，無需最小負載且符合BS EN/EN55032 輻射 B 級 **，擁有短路、過負載、輸入欠壓保護，MTBF 達300Khrs，適用于電信、工業控制等領域，提供3 年保固，輸出涵蓋5V/12V/15V 單路與 **±5V/±12V/±15V 雙路 ** 規格。
SLC03&DLC03 系列是明緯生產的3W DIP16 封裝隔離型 DC-DC 穩壓轉換器，采用工業標準引腳設計，為電信、工業控制等領域提供電源解決方案，核心優勢為寬輸入、高隔離、多保護且電磁兼容性能優異，提供3 年保固，MTBF 達300Khrs（MIL-HDBK-217F，25℃）。
二、核心產品特性
電氣性能：2:1 寬輸入范圍（分 9~18V、18~36V、36~75V 三檔），1.5KVDC輸入 / 輸出隔離電壓，效率最高達82%，輸出電壓精度 **±2%，紋波與噪聲僅50mVp-p**；
環境適應性：工作溫度 **-40~+85℃，儲存溫度-40~+105℃，工作濕度 20~90% RH（無冷凝），溫度系數0.03%/°C**（0~80℃），可耐受 10~500Hz/2G 的振動測試；
保護功能：具備連續短路保護、過負載保護、輸入欠壓鎖定保護，故障移除后可自動恢復，無需最小負載即可穩定工作；
電磁兼容：符合BS EN/EN55032 輻射 B 級標準，無需額外組件，同時滿足 ESD、浪涌等多項 EMC 抗擾度標準；
物理特性：尺寸22.113.88.55mm，機殼為UL94V-0 級絕緣黑色塑料，自然風冷散熱，機殼最高工作溫度 **+100℃**。
三、型號編碼規則
編碼由輸出電壓 - 額定功率 - 系列名 - 輸入電壓組成，各段定義如下：
系列名：S= 單組輸出，D= 雙組輸出；
額定功率：03=3W；
輸入電壓：A=9~18Vdc，B=18~36Vdc，C=36~75Vdc；
輸出電壓：?jiǎn)温窞?span style="font: 700 16px / 24px ui-sans-serif, system-ui, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol", "Noto Color Emoji"; flex: 0 1 auto; flex-direction: row; justify-content: normal; align-items: normal; padding: 0px; margin: 0px; background-image: none; background-position: 0% 0%; background-size: auto; background-repeat: repeat; background-attachment: scroll; background-origin: padding-box; background-clip: border-box;">05/12/15（5/12/15Vdc），雙路為 **±05/±12/±15**（±5/±12/±15Vdc）。

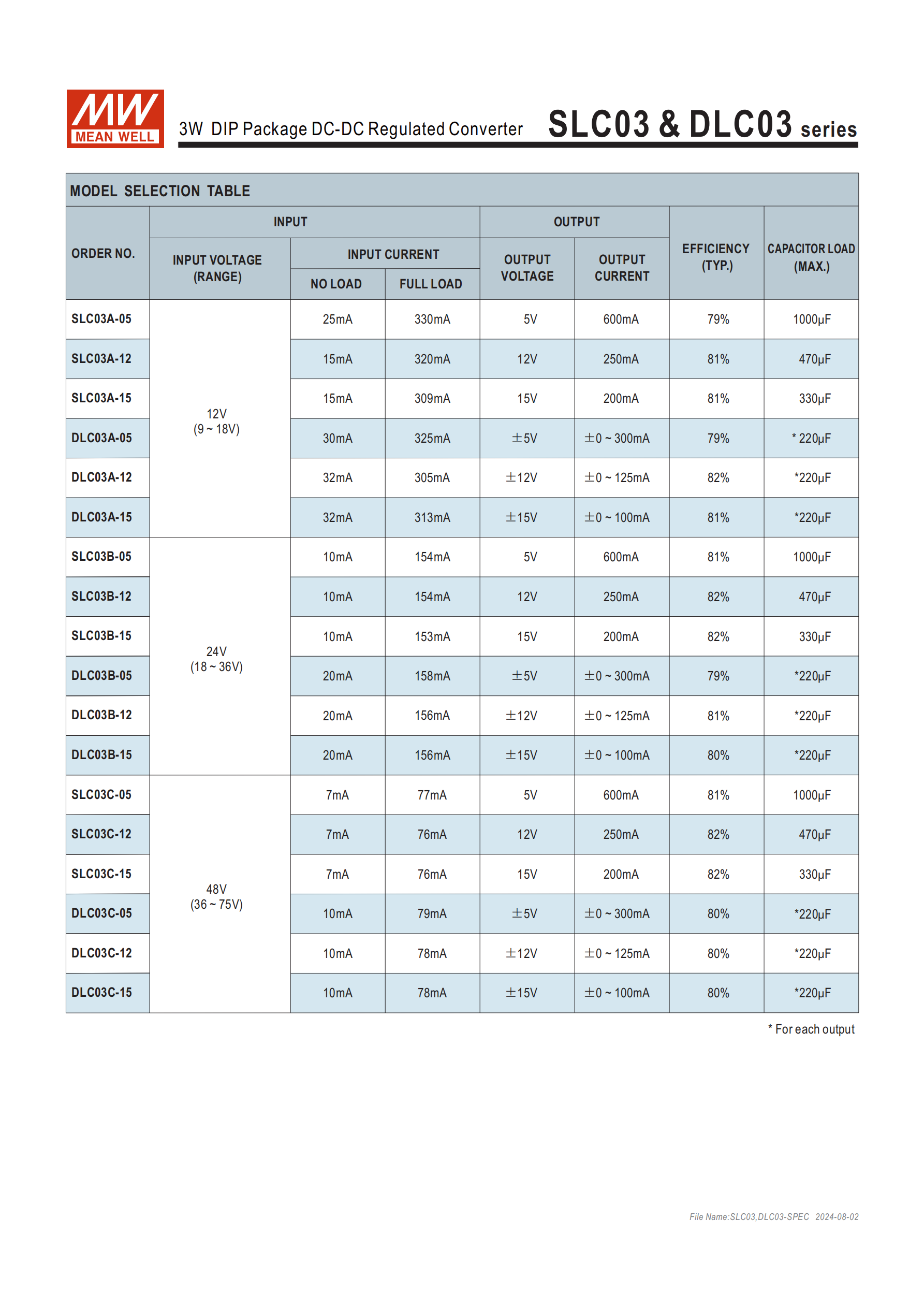

四、核心機型參數表
| 系列 | 型號前綴 | 輸入電壓范圍 | 典型效率 | 輸出規格 | 最大電容負載 |
|---|---|---|---|---|---|
| 單組輸出 | SLC03A | 9~18V | 79%~81% | 5V/600mA、12V/250mA、15V/200mA | 1000μF、470μF、330μF |
| 單組輸出 | SLC03B | 18~36V | 81%~82% | 5V/600mA、12V/250mA、15V/200mA | 1000μF、470μF、330μF |
| 單組輸出 | SLC03C | 36~75V | 81%~82% | 5V/600mA、12V/250mA、15V/200mA | 1000μF、470μF、330μF |
| 雙組輸出 | DLC03A | 9~18V | 79%~82% | ±5V/±300mA、±12V/±125mA、±15V/±100mA | 220μF / 每路 |
| 雙組輸出 | DLC03B | 18~36V | 79%~81% | ±5V/±300mA、±12V/±125mA、±15V/±100mA | 220μF / 每路 |
| 雙組輸出 | DLC03C | 36~75V | 80% | ±5V/±300mA、±12V/±125mA、±15V/±100mA | 220μF / 每路 |

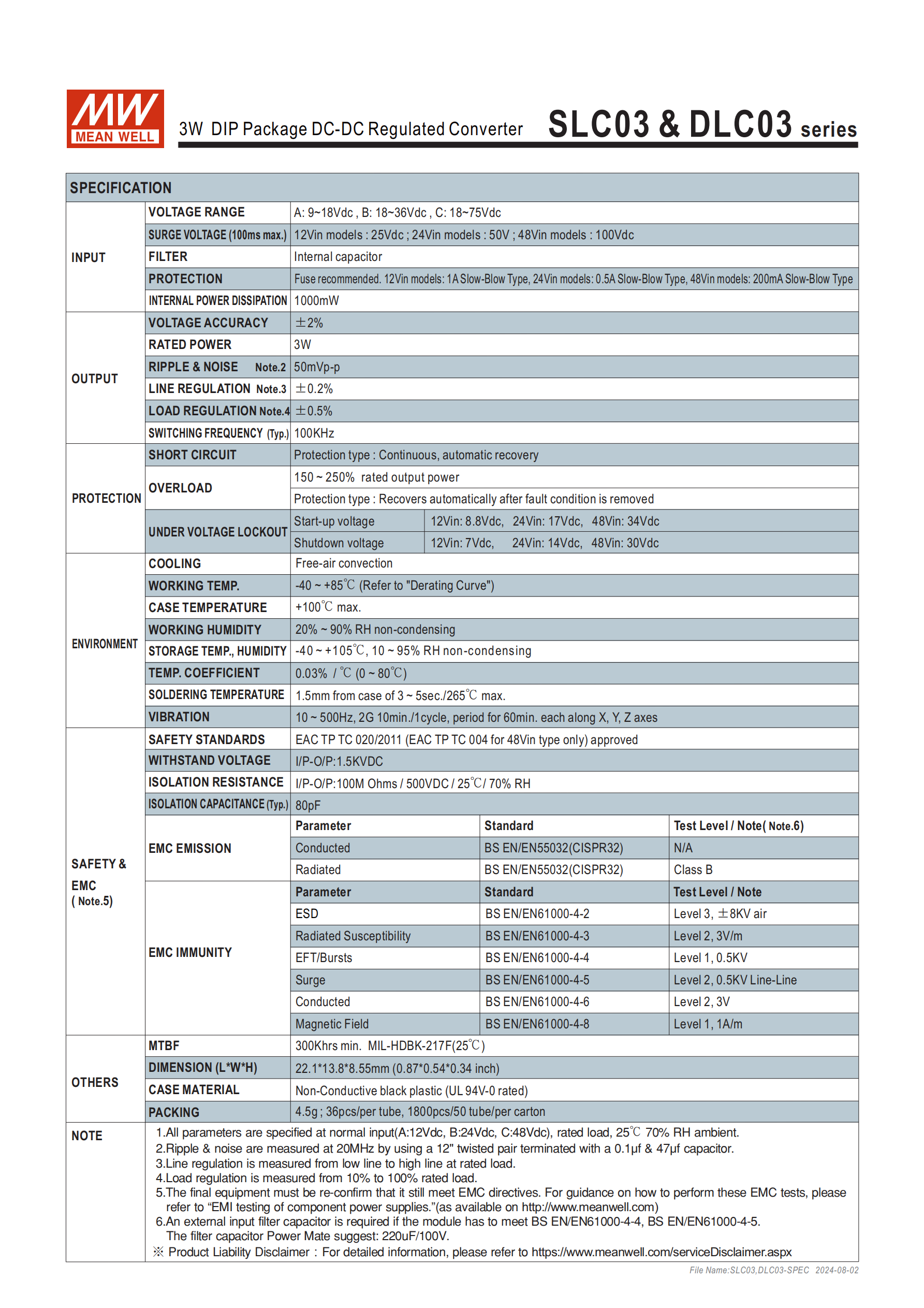

五、關鍵電氣規格細節
輸入規格：浪涌電壓（最長 100ms）為 12Vin=25Vdc、24Vin=50Vdc、48Vin=100Vdc；推薦保險絲為 12Vin=1A 慢熔、24Vin=0.5A 慢熔、48Vin=200mA 慢熔；
調整率：線性調整率 **±0.2%（額定負載下低到高輸入），負載調整率±0.5%**（額定負載 10%~100%）；
欠壓鎖定：12Vin 啟動 8.8Vdc / 關斷 7Vdc，24Vin 啟動 17Vdc / 關斷 14Vdc，48Vin 啟動 34Vdc / 關斷 30Vdc；
絕緣特性：絕緣阻抗100MΩ/500VDC/25℃/70%RH，絕緣容抗典型值 80pF，耐壓 1.5KVDC（I/P-O/P）；
內部功耗：最大1000mW。
六、工藝與安裝要求
焊接：引腳距殼體 1.5mm 處，260℃max焊接 1~3 秒；引腳尺寸 0.50x0.30mm，誤差 ±0.07mm；
引腳定義：SLC03（單路）與 DLC03（雙路）僅引腳 8 有區分（DLC03 為 Common，SLC03 為 N.C.），其余核心引腳（+/-Vin、+/-Vout）一致；
濾波：內部集成電容，若需滿足特定 EMC 標準，建議外接 220μF/100V 濾波電容。
七、包裝與應用
包裝：套管標準包裝，36 顆 / 管，1800 顆 / 50 管 / 箱，單顆毛重 4.5g；
應用領域：電信 / 數據通信系統、無線網絡、工業控制設施、儀器 / 分析儀 / 探測器、數據開關等。
關鍵問題
問題 1（產品選型）：SLC03 和 DLC03 系列的核心選型區分點是什么？各適配什么場景？
答案：核心區分點為輸出類型，SLC03 為單組輸出，提供 5V/12V/15V 單路直流輸出，適配僅需單路電源的簡易設備（如單模塊儀器、小型探測器）；DLC03 為雙組輸出，提供 ±5V/±12V/±15V 雙路對稱輸出，適配需要正負壓供電的精密設備（如分析儀、工業控制模塊）。同時兩者需根據輸入電壓范圍（9~18V/18~36V/36~75V）選擇 A/B/C 型號前綴。
問題 2（工程應用）：該系列轉換器在工程焊接和外接保護元件時需遵循哪些關鍵參數要求？
答案：焊接上，需在引腳距殼體1.5mm處操作，焊接溫度最高260℃，持續時間 1~3 秒，避免高溫?fù)p壞器件；外接保護 / 濾波元件上，推薦保險絲為 12Vin 用 1A 慢熔、24Vin 用 0.5A 慢熔、48Vin 用 200mA 慢熔；若需滿足 BS EN/EN61000-4-4/4-5 EMC 標準，需外接220μF/100V的輸入濾波電容。
問題 3（性能保障）：該系列轉換器的保護功能包含哪些？故障恢復方式和工作環境極限參數是什么？
答案：保護功能包含連續短路保護、過負載保護、輸入欠壓鎖定保護，所有保護均為故障條件移除后自動恢復，無需人工復位；工作環境極限參數為工作溫度 **-40~+85℃，機殼最高工作溫度+100℃，儲存溫度-40~+105℃**，可耐受 10~500Hz/2G 的三軸振動，工作濕度 20~90% RH（無冷凝）
