SLC03&DLC03 系列是明緯推出的3W DIP16 封裝DC-DC 穩壓轉換器，分單組（S）/ 雙組（D）輸出類型，輸入電壓分 A (9~18V)、B (18~36V)、C (36~75V) 三檔，具備2:1 寬輸入范圍、1.5KVDC 輸入輸出隔離、-40~+85℃寬工作溫度，效率最高達82%，無需最小負載且符合BS EN/EN55032 輻射 B 級，擁有短路、過負載、輸入欠壓保護，輸出電壓涵蓋 5V/12V/15V 單路及 ±5V/±12V/±15V 雙路，適配電信、工業控制等多領域，提供3 年保固，MTBF 達 300Khrs（25℃）。

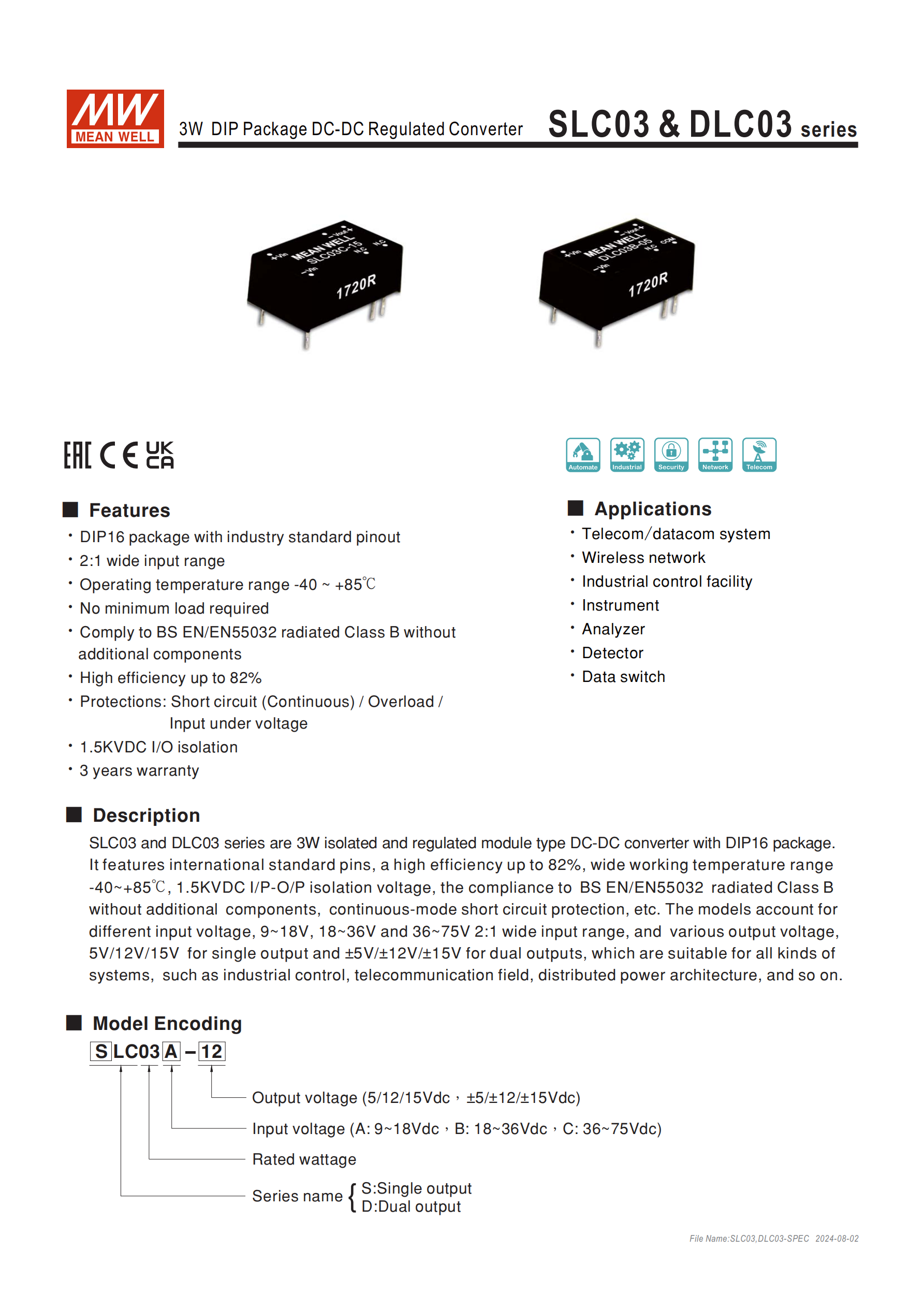

一、產品概述
SLC03&DLC03 系列為明緯出品的3W DIP16 封裝隔離穩壓型 DC-DC 轉換器，采用工業標準引腳，分SLC03 單組輸出和DLC03 雙組輸出兩大類型，針對不同輸入電壓和應用場景設計，具備寬輸入、寬溫工作、高隔離、多重保護等特性，無需最小負載且電磁兼容表現優異，適配工業、通信等多領域，提供3 年保固，MTBF 達300Khrs（MIL-HDBK-217F/25℃）。
二、核心特性
封裝與物理特性：DIP16 封裝，尺寸為22.113.88.55mm（0.870.540.34inch），機殼為UL94V-0 級絕緣黑色塑料，單顆重量 4.5g；
輸入特性：2:1 寬輸入范圍，分三檔：A (9~18Vdc)、B (18~36Vdc)、C (36~75Vdc)，浪涌電壓（最長 100ms）分別為 25V、50V、100Vdc，推薦慢熔保險絲規格為 1A、0.5A、200mA；
效率與隔離：轉換效率最高達82%，輸入 / 輸出隔離電壓為1.5KVDC，絕緣阻抗100MΩ/500VDC/25℃/70%RH，絕緣容抗典型值 80pF；
環境適應性：工作溫度 **-40~+85℃（需參考負載減額曲線），儲存溫度-40~+105℃，工作濕度 20~90% RH、儲存濕度 10~95% RH，均無冷凝；機殼最高溫度 + 100℃，溫度系數0.03%/°C**（0~80℃）；
電磁兼容：符合BS EN/EN55032 (CISPR32) 輻射 B 級，無需額外組件；抗擾度涵蓋 ESD、輻射、EFT / 脈沖群等多項目，達對應標準等級；
保護功能：具備連續短路保護、過負載保護、輸入欠壓鎖定保護，過負載保護為故障移除后自動恢復模式；欠壓鎖定啟動 / 關斷電壓分三檔：12Vin (8.8V/7V)、24Vin (17V/14V)、48Vin (34V/30V)。
三、型號編碼規則
| 編碼段 | 含義 | 可選值 / 說明 |
|---|---|---|
| 首位 S/D | 輸出類型 | S：?jiǎn)谓M輸出；D：雙組輸出 |
| LC03 | 系列名 + 額定功率 | 固定為 LC03，對應 3W |
| 尾字母 A/B/C | 輸入電壓檔位 | A：9~18Vdc；B：18~36Vdc；C：36~75Vdc |
| 后綴數字 | 輸出電壓 | 05/12/15（單路）；±05/±12/±15（雙路） |

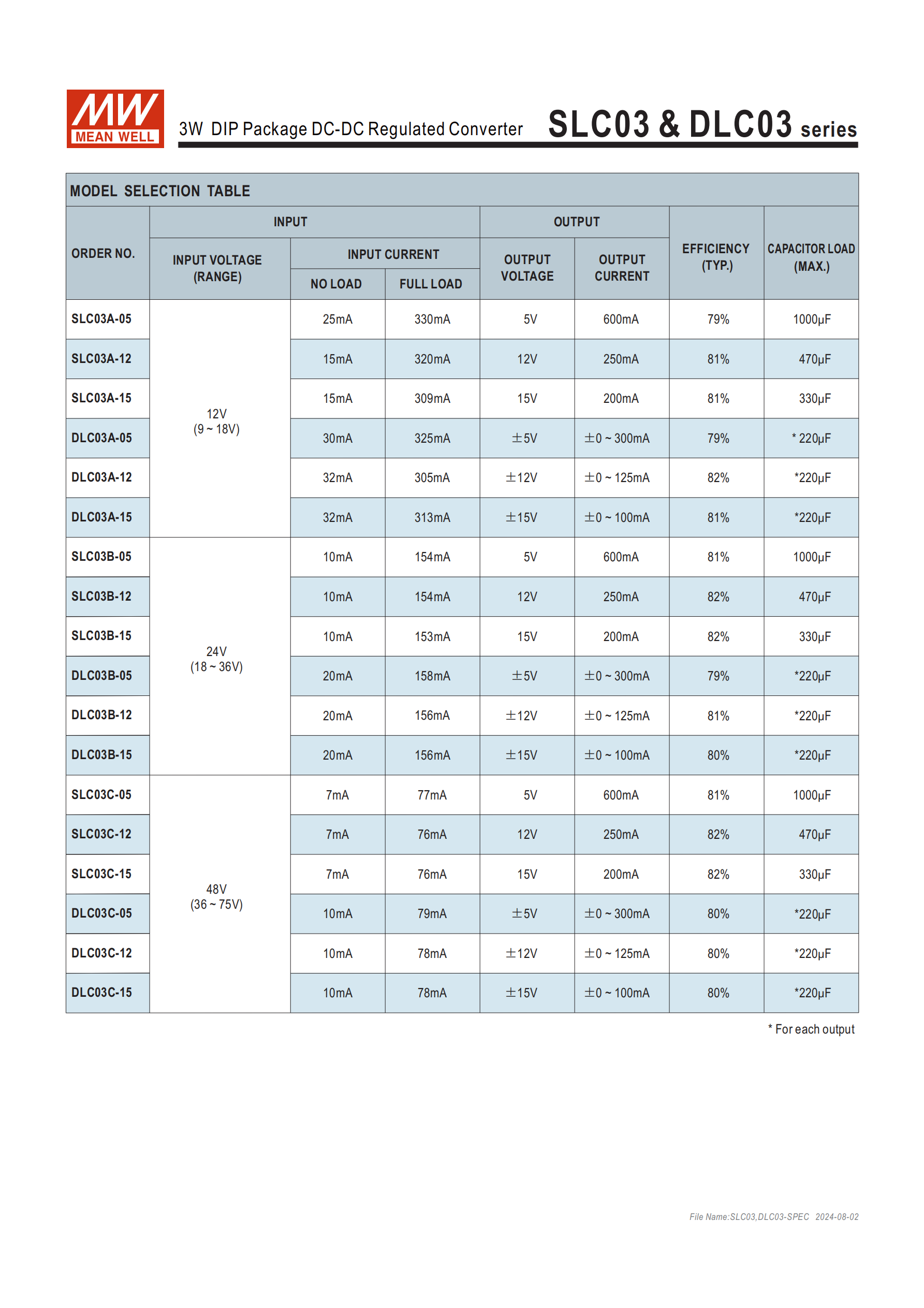

四、關鍵性能參數表
| 系列 | 型號 | 輸入電壓范圍 | 空載輸入電流 | 輸出電壓 | 輸出電流 | 典型效率 | 最大電容負載 |
|---|---|---|---|---|---|---|---|
| 單組輸出 SLC03 | SLC03A-05 | 9~18V | 25mA | 5V | 600mA | 79% | 1000μF |
| SLC03A-12 | 9~18V | 15mA | 12V | 250mA | 81% | 470μF | |
| SLC03A-15 | 9~18V | 15mA | 15V | 200mA | 81% | 330μF | |
| SLC03B-05 | 18~36V | 10mA | 5V | 600mA | 81% | 1000μF | |
| SLC03B-12 | 18~36V | 10mA | 12V | 250mA | 82% | 470μF | |
| SLC03B-15 | 18~36V | 10mA | 15V | 200mA | 82% | 330μF | |
| SLC03C-05 | 36~75V | 7mA | 5V | 600mA | 81% | 1000μF | |
| SLC03C-12 | 36~75V | 7mA | 12V | 250mA | 82% | 470μF | |
| SLC03C-15 | 36~75V | 7mA | 15V | 200mA | 82% | 330μF | |
| 雙組輸出 DLC03 | DLC03A-05 | 9~18V | 30mA | ±5V | ±0~300mA | 79% | 220μF / 每路 |
| DLC03A-12 | 9~18V | 32mA | ±12V | ±0~125mA | 82% | 220μF / 每路 | |
| DLC03A-15 | 9~18V | 32mA | ±15V | ±0~100mA | 81% | 220μF / 每路 | |
| DLC03B-05 | 18~36V | 20mA | ±5V | ±0~300mA | 79% | 220μF / 每路 | |
| DLC03B-12 | 18~36V | 20mA | ±12V | ±0~125mA | 81% | 220μF / 每路 | |
| DLC03B-15 | 18~36V | 20mA | ±15V | ±0~100mA | 80% | 220μF / 每路 | |
| DLC03C-05 | 36~75V | 10mA | ±5V | ±0~300mA | 80% | 220μF / 每路 | |
| DLC03C-12 | 36~75V | 10mA | ±12V | ±0~125mA | 80% | 220μF / 每路 | |
| DLC03C-15 | 36~75V | 10mA | ±15V | ±0~100mA | 80% | 220μF / 每路 |

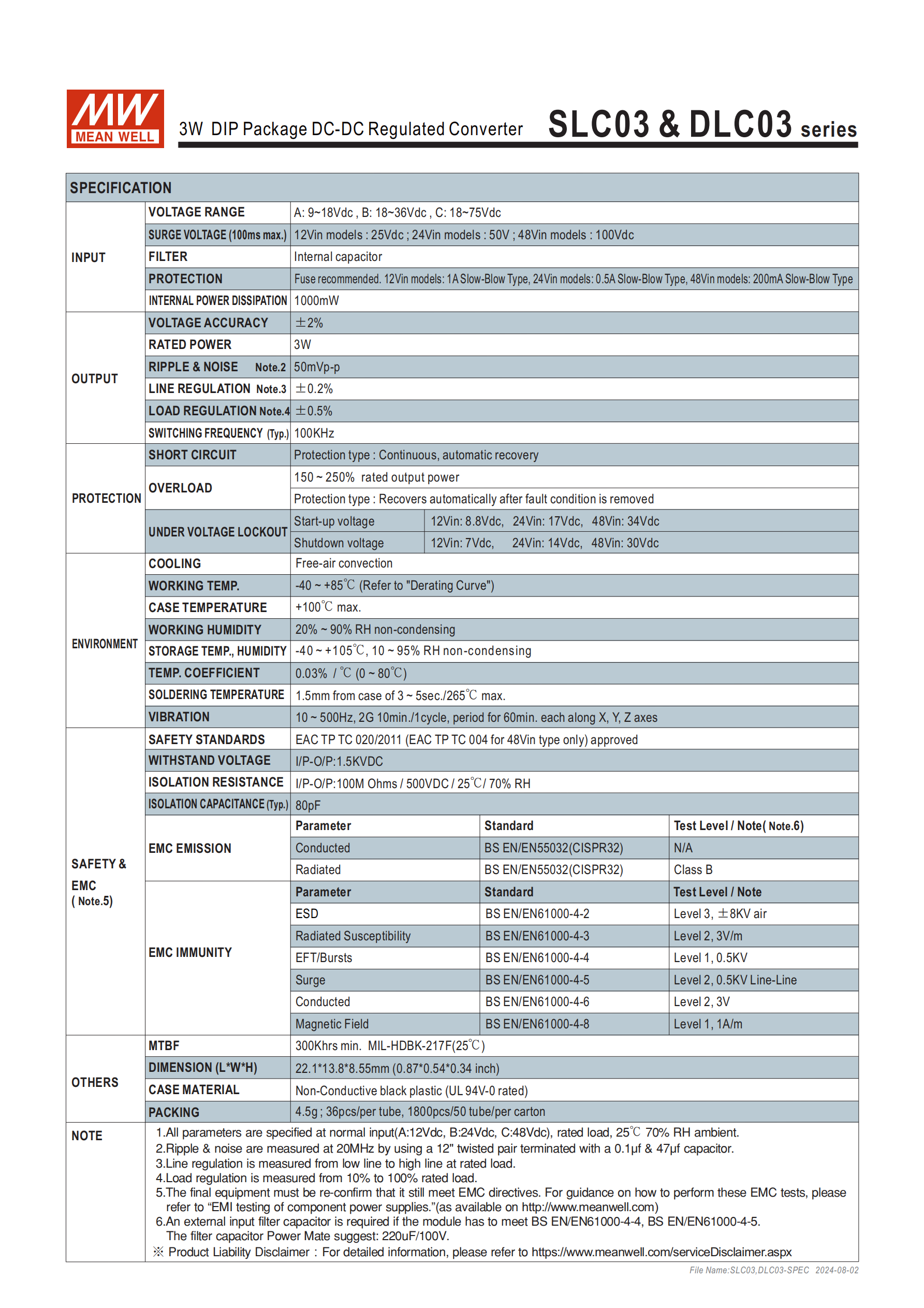

五、電氣核心規格
額定功率：3W，內部功耗≤1000mW；
輸出電壓精度：±2%；
紋波與噪聲：50mVp-p（測量需特定接線與電容）；
調整率：線性調整率 **±0.2%，負載調整率±0.5%**；
冷卻方式：自然風冷，無強制散熱要求。
六、機械與工藝要求
焊接：距殼體 1.5mm 處焊接，溫度≤260℃，時間 1~3 秒；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；
引腳：尺寸 0.50x0.30mm，誤差 ±0.07mm。
七、包裝與安裝
包裝：標準套管包裝，36 顆 / 管，1800 顆 / 50 管 / 箱；
安裝：無特殊安裝要求，安裝手冊可從明緯官網（http://www.meanwell.com/manual.html）獲取。
八、應用領域
電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等分布式電源架構系統。
關鍵問題
問題 1（產品選型）：SLC03 和 DLC03 系列的核心選型區分點是什么，輸入輸出的核心規格覆蓋范圍有哪些？答案：核心選型區分點為輸出類型，SLC03 為單組輸出，DLC03 為雙組輸出；輸入電壓均覆蓋三檔：A (9~18V)、B (18~36V)、C (36~75V)，單組輸出電壓為 5V/12V/15V，雙組輸出為 ±5V/±12V/±15V，額定功率均為 3W。
問題 2（性能與可靠性）：該系列轉換器的核心保護功能和可靠性指標有哪些，故障后如何恢復？答案：核心保護功能包含連續短路保護、過負載保護、輸入欠壓鎖定保護；可靠性指標為 MTBF 達 300Khrs（MIL-HDBK-217F/25℃），工作溫度 - 40~+85℃，提供 3 年保固；過負載保護為故障條件移除后自動恢復模式，短路保護為連續型，欠壓鎖定在輸入電壓恢復至啟動電壓以上后自動工作。
問題 3（工程應用）：該系列轉換器在電磁兼容和電路配套上有哪些關鍵要求，保險絲和電容負載如何選配？答案：電磁兼容上符合 BS EN/EN55032 輻射 B 級，無需額外組件，若需滿足 EN61000-4-4/5 需加 220μF/100V 輸入濾波電容；保險絲選配按輸入檔位：12Vin（A 檔）用 1A 慢熔型，24Vin（B 檔）用 0.5A 慢熔型，48Vin（C 檔）用 200mA 慢熔型；電容負載單組輸出最高 1000μF（5V 款），雙組輸出為 220μF / 每路，不同輸出電壓?jiǎn)谓M款電容負載為 330~1000μF 不等。
