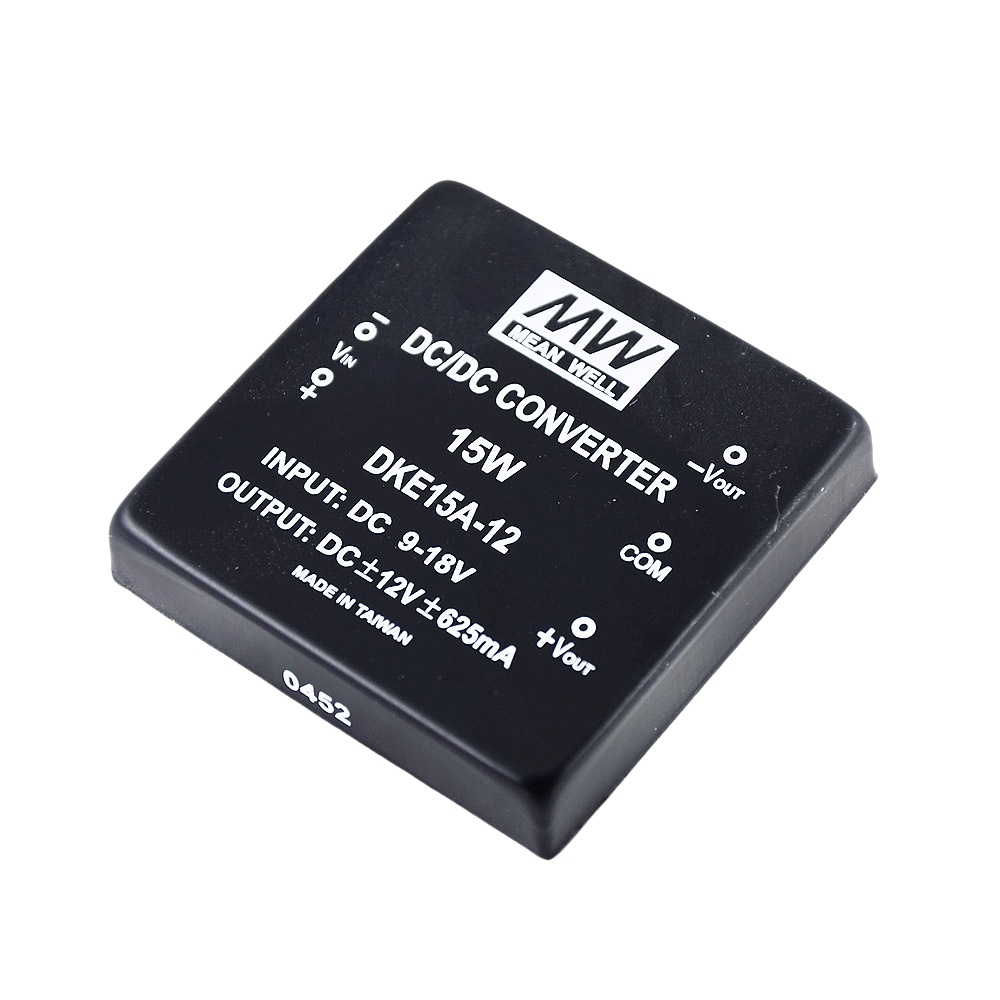

明緯 DKE15 系列為 15W DC-DC 穩壓雙組輸出轉換器，擁有2:1/4:1 可選寬范圍輸入、1500VDC/3000VDC 可選輸入輸出隔離特性，內建 EMI 濾波電路，配備短路 / 過負載打嗝模式自恢復保護，采用六面防護金屬外殼且經 100% 滿載老化，通過 FCC/EAC/CE/UKCA 等認證，提供 2 年保固；產品輸出涵蓋 ±5V/±12V/±15V/±24V 規格，輸入分 A (9~18VDC)、B (18~36VDC)、C (36~72VDC) 三類，工作溫度 - 25~+71℃，MTBF≥300Khrs，機構尺寸為 50.850.811.0mm，具備低成本、高可靠性的特點。
本文檔為明緯DKE15 系列 15W DC-DC 穩壓雙組輸出轉換器的產品規格書，詳細闡述了產品特性、電氣規格、環境參數、安規兼容、產品基礎信息及備注說明等核心內容，以下為分點詳細總結：
一、核心產品特性
輸入與隔離：支持2:1 寬范圍輸入，4:1 寬范圍輸入為可選配置；基礎輸入 / 輸出隔離耐壓1500VDC，3000VDC為可選配置。
電路與防護：內建 EMI 濾波電路，具備短路、過負載雙重保護，保護模式為打嗝模式，異常條件移除后可自動恢復。
工藝與品質：采用六面防護金屬外殼，產品經過100% 滿載老化測試，兼具低成本與高可靠性特點。
認證與質保：通過FCC / EAC / CE / UKCA多國認證，提供2 年保固服務。
二、關鍵電氣規格
該系列按輸入電壓分 A (9~18VDC)、B (18~36VDC)、C (36~72VDC) 三類，輸出涵蓋 ±5V/±12V/±15V/±24V，核心電氣參數如下表：
| 核心參數 | 具體數值 / 規格 |
|---|---|
| 額定輸出功率 | 15W（全系列統一） |
| 輸出電壓精度 | ±0.3% |
| 線性調整率 | ±0.5% |
| 負載調整率 | ±2.0% |
| 紋波與噪聲（最大） | 50mVp-p/60mVp-p/80mVp-p（不同輸出規格有差異） |
| 開關工作頻率 | 最小150KHz |
| 效率（Typ.） | 79%~85%（不同型號差異，如 C-05 達 84%、A-24 達 85%） |
| 輸入直流電流 | 滿載：A1700mA、B800mA、C400mA；空載：B20mA、C10mA |
| 濾波方式 | π 網絡 |
| 推薦保險絲規格 | 額定輸出功率的160 ~ 250% |
三、環境工作參數
工作溫度：-25 ~ +71℃（需參考負載減額曲線）；工作濕度：20 ~ 90% RH，無冷凝。
儲存溫濕度：溫度 **-25 ~ +105℃**，濕度 10 ~ 95% RH。
溫度系數：±0.03% /℃（測量環境 0 ~ 50℃）。
耐振動性：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。
四、安規與電磁兼容
耐壓與絕緣：輸入 / 輸出耐壓I/P-O/P :1.5KVDC；絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH。
安全認證：通過EAC TP TC 020/2011認證。
電磁兼容發射：符合 BS EN/EN55032 Class A、FCC part 15 Class A、EAC TP TC 020 標準。
電磁兼容抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8 A 級輕工業標準、EAC TP TC 020 標準。
五、產品基礎信息
可靠性：平均無故障時間MTBF ≥300Khrs min.（測試標準 MIL-HDBK-217F，25℃）。
機構尺寸：50.850.811.0mm（換算為英寸 2"*2"*0.43"），單顆重量60g。

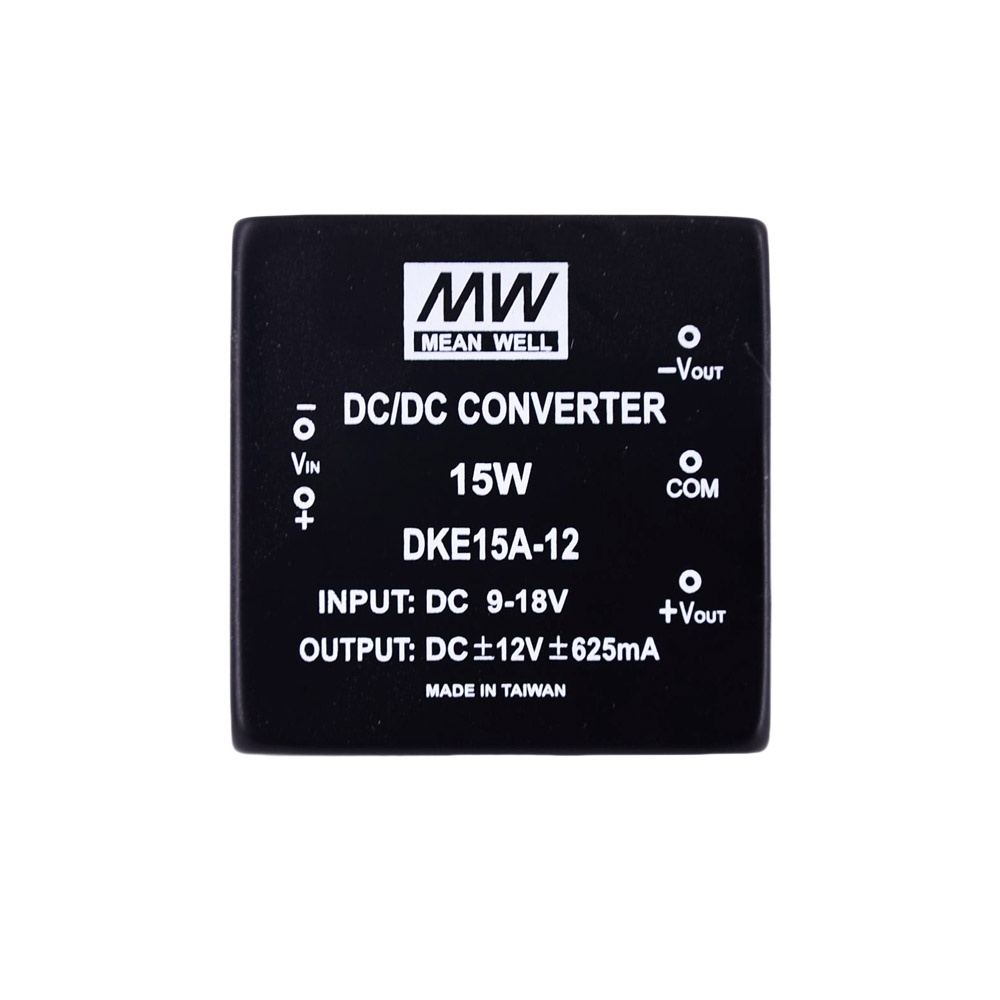

腳位定義（共 5 引腳）：1 腳 + Vin、2 腳 - Vin、3 腳 + Vout、4 腳 COM、5 腳 - Vout。
包裝規格：5 顆 / 管，200 顆 / 40 管 / 箱；外箱尺寸 L620 x W230 x H230mm。
六、重要備注說明
測試基準：未特別說明時，所有規格參數均在正常輸入、額定負載、25℃ 70% RH環境下量測。
紋波測量：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，在20MHZ 帶寬下量測。
調整率測量：線性調整率為額定負載下從低電壓到高電壓；負載調整率為額定負載的10%~100%。
保護時限：過載和短路情況下，產品工作時間不可超過 30 秒。
關鍵問題
問題 1（產品規格與選型）：DKE15 系列按輸入電壓分哪幾類，對應電壓范圍是什么，輸出有哪些電壓規格？
答案：該系列按輸入電壓分為 A、B、C 三類，對應范圍為 A：9~18VDC、B：18~36VDC、C：36~72VDC；輸出電壓規格涵蓋 ±5V、±12V、±15V、±24V 四種。
問題 2（產品保護與可靠性）：DKE15 系列具備哪些保護功能，保護模式是什么，產品平均無故障時間是多少？
答案：具備短路、過負載雙重保護功能，兩種保護的模式均為打嗝模式，異常條件移除后可自動恢復；產品在 25℃下按 MIL-HDBK-217F 標準測試，MTBF≥300Khrs min.。
問題 3（產品使用與測試）：DKE15 系列紋波和噪聲的測量條件是什么，過載 / 短路使用時有什么關鍵時限要求？
答案：紋波和噪聲測量需使用一條 12" 雙絞線，終端并聯 0.1uf 和 47uf 的電容，在 20MHZ 帶寬下進行；過載和短路的情況下，產品連續工作時間不可超過 30 秒，為關鍵使用時限要求
