DKA30 系列為 25~30W DC-DC 雙組輸出變換器，具備2:1 / 可選 4:1 寬范圍輸入、1500VDC 輸入輸出隔離等核心特性，內置 EMI 濾波器且支持 ±10% 輸出修正、遙控開 / 關，擁有短路 / 過負載打嗝模式保護（異常移除后自恢復），采用六面防護金屬外殼 + 環氧樹脂灌封，經 100% 滿載老化并通過 FCC/EAC/CE/UKCA 等認證，提供 2 年保固；電氣規格分 A/B/C 三型對應不同輸入電壓，輸出有 ±5V/±12V/±15V 三種規格，工作溫度 **-40~+85℃**，MTBF≥100Khrs，尺寸為 50.850.821.0mm，自然冷卻即可運行。
DKA30 系列為明緯出品的 25~30W DC-DC 雙組輸出變換器，是全球交易品項，核心定位為工業級直流變換器件，采用自然冷卻方式，無需額外散熱配件，適配多工業場景。
二、核心產品特性
輸入輸出：支持2:1 寬范圍輸入，4:1 寬范圍輸入為可選配置；實現1500VDC 輸入 / 輸出電氣隔離，內置電磁干擾（EMI）濾波器。
輸出調節：支持 **±10% 外部修正輸出 **，配備遙控開 / 關功能，滿足遠程控制需求。
防護工藝：采用六面防護金屬外殼+環氧樹脂灌封工藝，抗振、抗環境干擾性強；出廠前經100% 滿載老化測試，產品穩定性高。
保護功能：具備短路、過負載雙重保護，均采用打嗝模式，異常條件移除后可自動恢復，無需人工復位。
認證與質保：通過FCC / EAC / CE / UKCA多項國際認證，提供2 年保固服務。

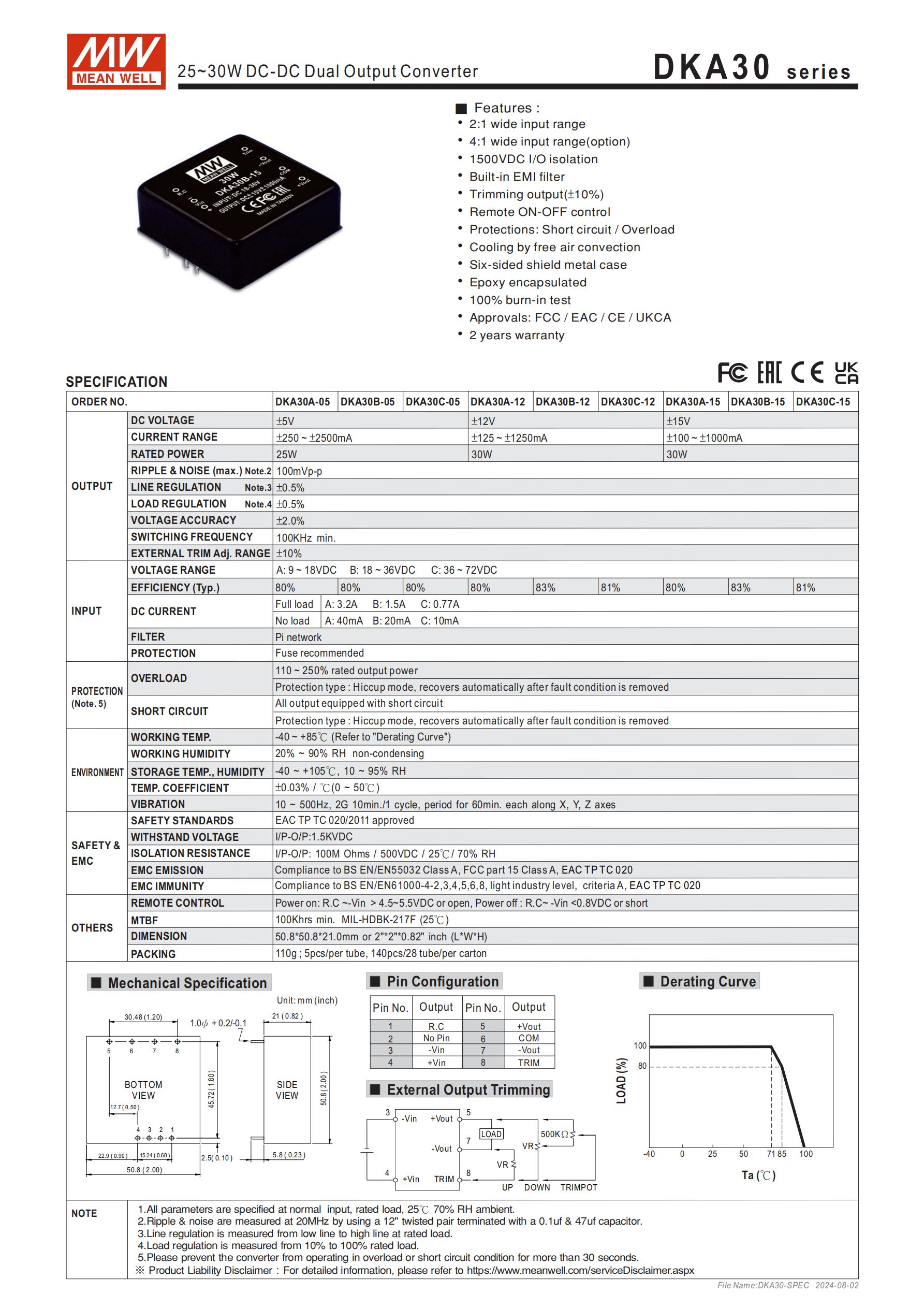

三、核心電氣規格
該系列分A/B/C 三型對應不同輸入電壓范圍，輸出有 ±5V、±12V、±15V 三種規格，關鍵參數如下表，未特別說明均在正常輸入、額定負載、25℃ 70% RH下測量：
表格
| 項目 | 核心參數值 |
|---|---|
| 額定輸出功率 | ±5V 規格 25W，±12V/±15V 規格 30W |
| 輸出電流范圍 | ±5V：±250~±2500mA；±12V：±125~±1250mA；±15V：±100~±1000mA |
| 輸入電壓范圍 | A 型：9~18VDC；B 型：18~36VDC；C 型：36~72VDC |
| 輸入直流電流 | 滿載：A3.2A、B1.5A、C0.77A；空載：A40mA、B20mA、C10mA |
| 輸出紋波與噪聲（最大） | 100mVp-p（測量有標準規范） |
| 線性調整率 | ±0.5%、±2.0%（額定負載下低到高電壓測量） |
| 負載調整率 | 按額定負載 10%~100% 測量（核心指標 ±0.5%） |
| 開關工作頻率 | 最小100KHz |
| 效率（典型值） | 80%~83%（不同規格分型略有差異） |
| 外部修正調整范圍 | ±10% |
四、保護機制細則
過負載保護：觸發閾值為額定輸出功率的 110 ~ 250%，保護模式為打嗝模式，異常移除后自動恢復；過載操作單次不超過 30 秒。
短路保護：任一輸出端發生短路均可觸發保護，保護模式為打嗝模式，異常移除后自動恢復，無輸出端保護盲區。
濾波與保險絲：采用 π 網絡濾波，推薦搭配適配規格保險絲使用。
五、環境與物理參數
溫濕度參數
工作溫度：-40 ~ +85℃（需參考負載減額曲線），工作濕度 20 ~ 90% RH 且無冷凝；
儲存溫度 / 濕度：-40 ~ +105℃、10 ~ 95% RH，適配惡劣倉儲環境；
溫度系數：±0.03% /℃（0 ~ 50℃工作區間），電壓穩定性受溫度影響小。
耐振動：可承受 10 ~ 500Hz、2G 的振動，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘，滿足工業設備振動要求。
機構尺寸與重量：尺寸為50.850.821.0mm（2"*2"*0.82"）（長寬高），單顆凈重110g。
腳位定義：共 8 引腳，核心引腳功能為 1 腳 R.C（遙控）、3 腳 - Vin、4 腳 + Vin、5 腳 + Vout、6 腳 COM、7 腳 - Vout、8 腳 TRIM（調整），2 腳無引腳。
六、安規與電磁兼容
安全規范：通過EAC TP TC 020/2011認證；
耐壓與絕緣：輸入 / 輸出（I/P-O/P）耐壓1.5KVDC，絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH；
電磁兼容（EMC）
發射：符合BS EN/EN55022 Class B、FCC part 15 Class B、EAC TP TC 020；
抗擾度：符合BS EN/EN61000-4-2/3/4/5/6/8 A 級輕工業標準、EAC TP TC 020。
七、其他關鍵功能與參數
遙控功能：電源啟動條件為 R.C ~-Vin > 4.5~5.5VDC 或開路；電源關閉條件為 R.C~ -Vin <0.8VDC或短路；
平均無故障時間（MTBF）：≥100Khrs（最小值），按 MIL-HDBK-217F 標準在 25℃下測試；

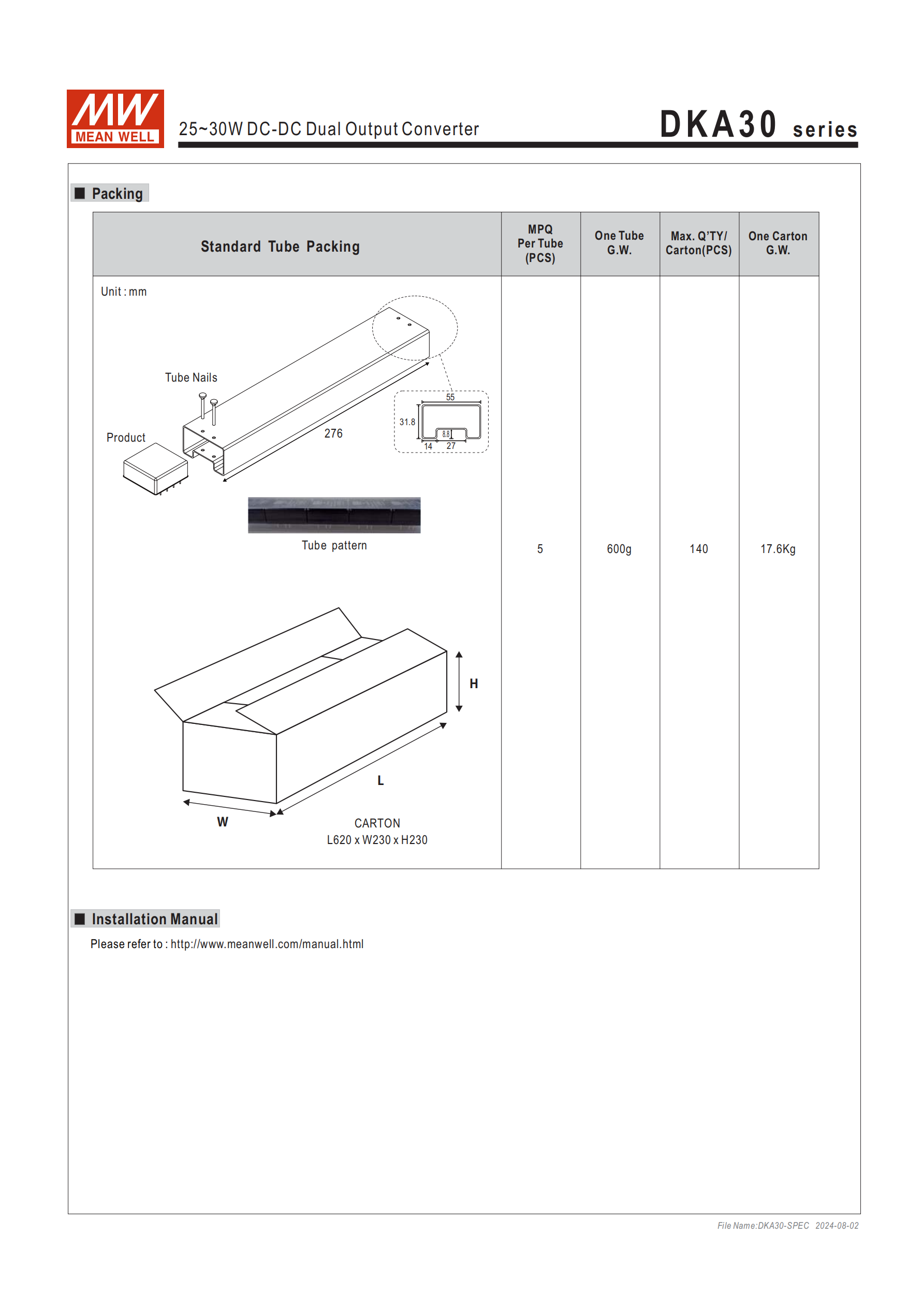

包裝規格：5 顆 / 管，140 顆 / 28 管 / 箱，整箱毛重17.6Kg；
參考資料：可在明緯官網查詢 GTIN、安裝手冊、產品免責聲明等資料。
關鍵問題
問題 1（產品選型類）：DKA30 系列按輸入電壓分哪幾個型號，各對應什么電壓范圍，輸出有哪幾種規格？
答案：按輸入電壓分 A、B、C 三型，A 型輸入 9~18VDC，B 型輸入 18~36VDC，C 型輸入 36~72VDC；輸出有 ±5V、±12V、±15V 三種規格，其中 ±5V 額定功率 25W，±12V 和 ±15V 額定功率 30W。
問題 2（功能操作類）：DKA30 系列的遙控開 / 關的電氣觸發條件是什么，外部輸出電壓的調整范圍是多少？
答案：遙控啟動條件為 R.C ~-Vin >4.5~5.5VDC 或引腳開路；遙控關閉條件為 R.C~ -Vin <0.8VDC 或引腳短路；外部輸出電壓可進行 ±10% 的修正調整。
問題 3（使用防護類）：DKA30 系列的短路和過負載保護采用什么模式，使用時有哪些關鍵注意事項？
答案：短路和過負載保護均采用打嗝模式，異常條件移除后可自動恢復；使用注意事項包括：①過載和短路狀態下的單次操作時間不要超過 30 秒；②工作溫度在 - 40~+85℃區間，需參考負載減額曲線使用；③紋波和噪聲、調整率等參數測量需遵循文檔指定的標準方法。
