TKA30 系列是明緯推出的25W DC-DC 三組輸出轉換器，具備2:1 / 可選 4:1 寬范圍輸入、1500VDC 輸入輸出隔離等核心特性，分 A/B/C 三類輸入電壓規格（9~18VDC/18~36VDC/36~72VDC），輸出為 + 5V 搭配 ±12V 或 ±15V 組合，擁有短路 / 過負載打嗝模式保護、內建 EMI 濾波、六面金屬外殼環氧樹脂灌封等設計，工作溫度 **-40~+85℃，尺寸為50.850.821.0mm**，通過 FCC/CE/EAC/UKCA 等認證，MTBF≥100Khrs，提供 2 年保固，自然冷卻且支持遙控開 / 關，100% 滿載老化測試。
詳細總結
一、產品基礎信息
TKA30 系列為明緯生產的25W DC-DC 三組輸出轉換器，是全球交易品項，核心定位為工業級直流轉換器件，完成100% 滿載老化測試，提供2 年保固，平均無故障工作時間MTBF≥100Khrs（依據 MIL-HDBK-217F，25℃環境），采用自然冷卻方式，無需額外散熱配件。
二、核心電氣規格

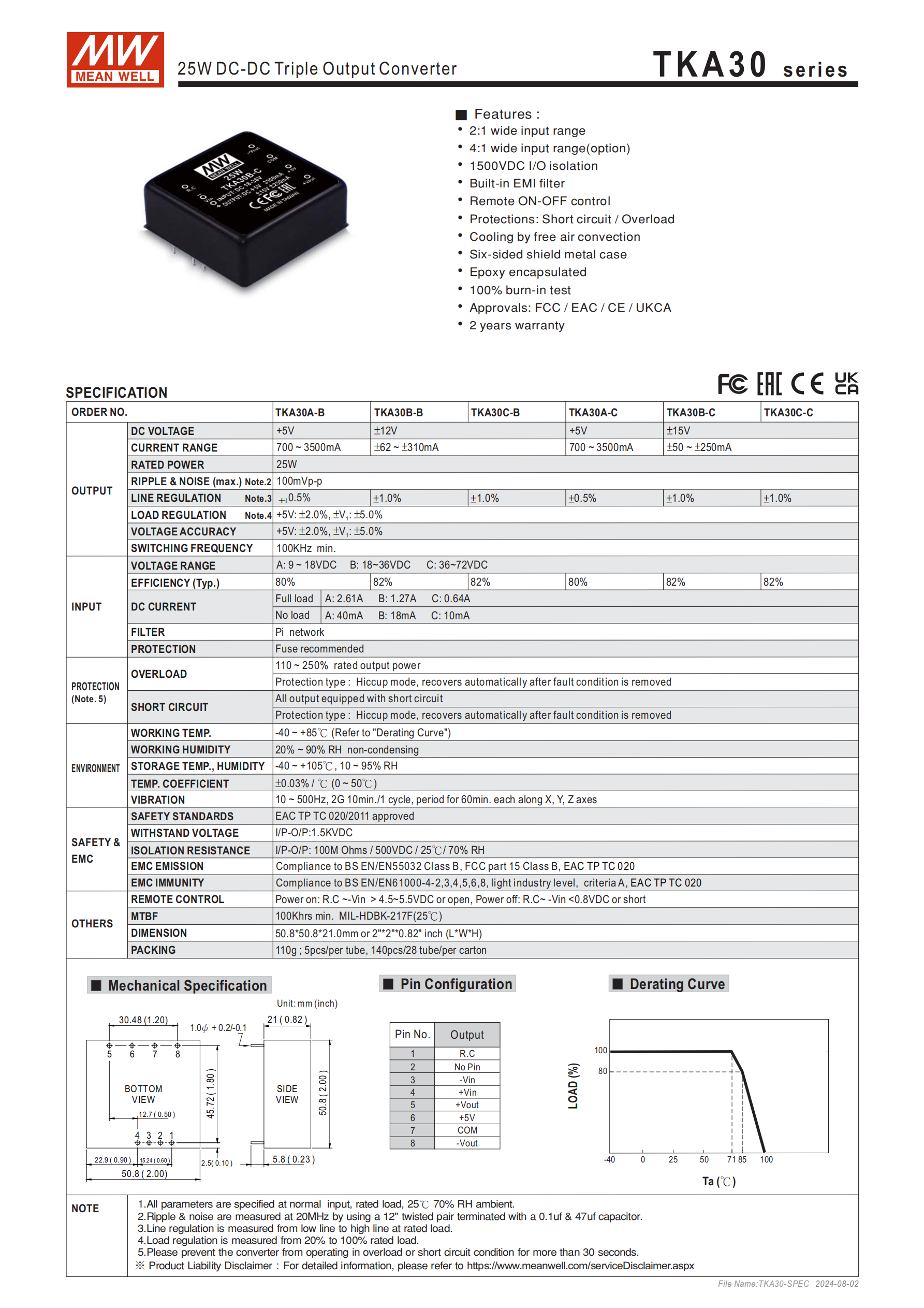

該系列按輸入電壓分A、B、C 三類規格，輸出為 + 5V 搭配雙極性電壓的三組組合，具體參數如下表：
| 型號分類 | 輸入電壓范圍 | 輸出電壓組合 | 輸出電流范圍 | 典型效率 | 滿載輸入電流 | 空載輸入電流 |
|---|---|---|---|---|---|---|
| TKA30A-* | 9~18VDC | +5V±12V/+5V±15V | +5V：700~3500mA；±12V：±62~±310mA；±15V：±50~±250mA | 80% | 2.61A | 40mA |
| TKA30B-* | 18~36VDC | +5V±12V/+5V±15V | 同上 | 82% | 1.27A | 18mA |
| TKA30C-* | 36~72VDC | +5V±12V/+5V±15V | 同上 | 82% | 0.64A | 10mA |
| 通用電氣參數： |
開關工作頻率100KHz，支持2:1 寬范圍輸入，4:1 寬范圍輸入為可選配置；
紋波與噪聲最大值100mVp-p（特定測量條件）；
線性調整率：+5V 為 **±0.5%，±12V/±15V 為±1.0%**；
負載調整率 / 電壓精度：+5V 為 **±2.0%，±12V/±15V 為±5.0%**；
輸入輸出隔離耐壓1500VDC，絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH。
三、結構與功能設計
濾波設計：內建 EMI 濾波電路，搭配π 型濾波網絡，提升電磁兼容性；
防護結構：六面金屬外殼防護+環氧樹脂灌封，增強抗振、抗環境干擾能力；
遙控功能：支持電源遙控開 / 關，啟動條件為 R.C~-Vin＞4.5~5.5VDC 或開路，關閉條件為 R.C~-Vin＜0.8VDC 或短路；
引腳定義：共 8 引腳，2 腳無引腳，1 腳為遙控端（R.C），3/-4 腳為電源正負極（-Vin/+Vin），5/6/7/8 腳為輸出端（+Vout/+5V/COM/-Vout）。
四、保護機制
全系列配備完善的電氣保護，核心參數如下：
保護類型：短路保護（全系列標配）、過負載保護，串聯保險絲作為基礎保護；
保護閾值：過負載保護為額定輸出功率的110~250%；
保護模式：打嗝模式，異常條件移除后可自動恢復；
使用限制：過載 / 短路狀態下工作時間不可超過 30 秒。
五、環境適應參數
工作溫度：-40 ~ +85 ℃（需參考負載減額曲線），工作濕度20 ~ 90% RH（無冷凝）；
儲存溫濕度：溫度 **-40 ~ +105 ℃，濕度10 ~ 95% RH**；
溫度系數：0.03% / ℃（0 ~ 50 ℃環境）；
耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘。
六、認證與電磁兼容
安全認證：通過FCC / EAC / CE / UKCA認證，符合 EAC TP TC 020/2011 安全規范；
電磁兼容 - 發射：符合 BS EN/EN55032 Class B、FCC part 15 Class B、EAC TP TC 020；
電磁兼容 - 抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8A 級輕工業標準，以及 EAC TP TC 020。
七、物理與包裝規格
產品尺寸：50.850.821.0mm（英制 2"2"0.82"，長寬高），單顆重量110g；

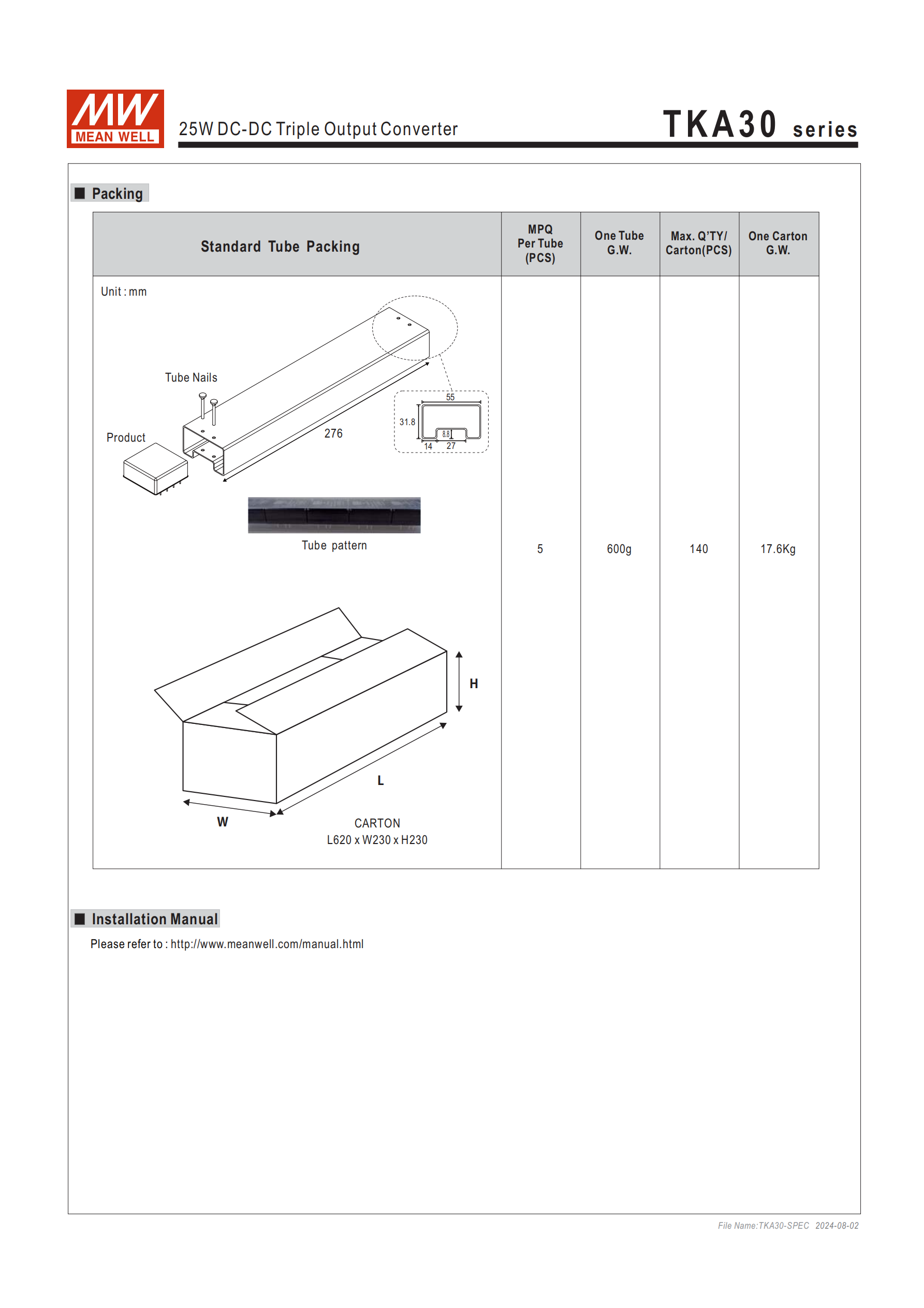

包裝規格：標準為套管包裝，5 顆 / 管，28 管 / 箱（即 140 顆 / 箱），單管重量 600g，整箱毛重17.6Kg，外箱尺寸L620 x W230 x H230mm。
八、測試備注
所有規格參數默認在正常輸入、額定負載、25℃ 70% RH環境下測量，紋波 / 線性 / 負載調整率均有指定測量方法（如紋波需 12" 雙絞線、并聯指定電容，20MHZ 帶寬下測量）。
