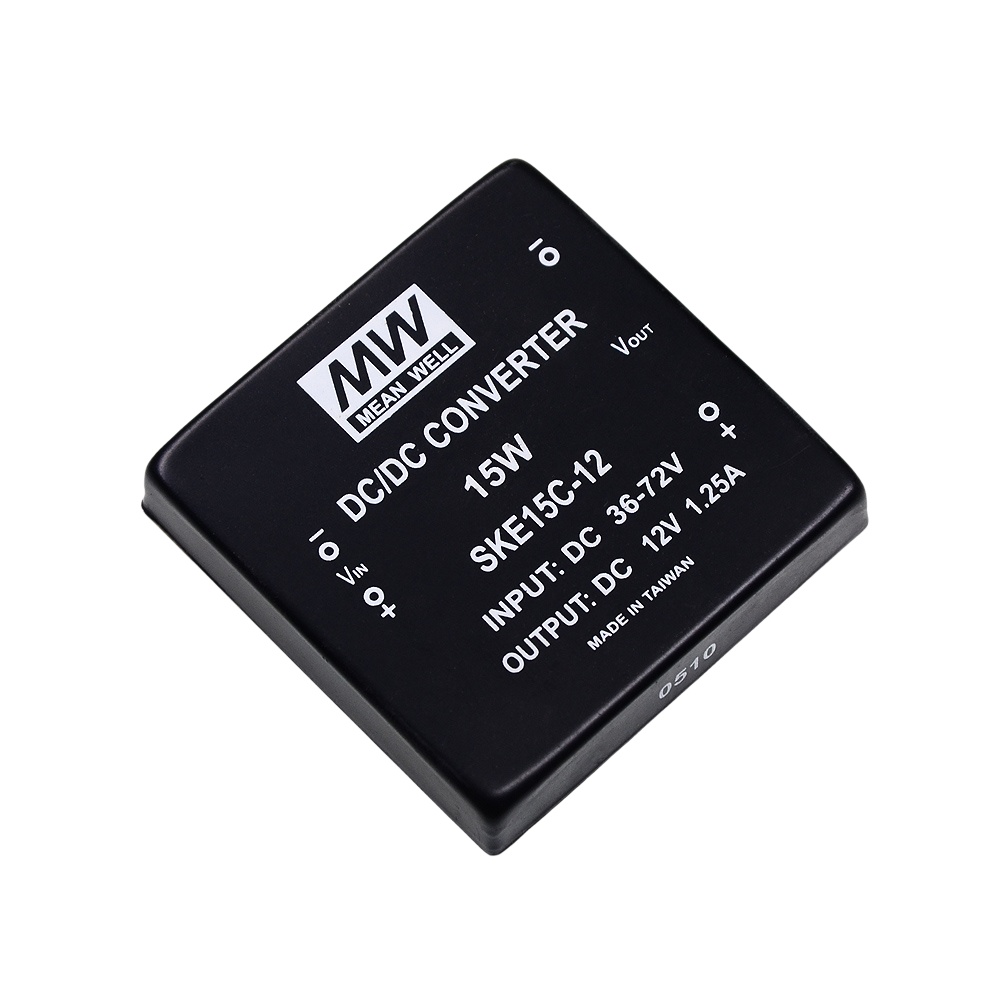

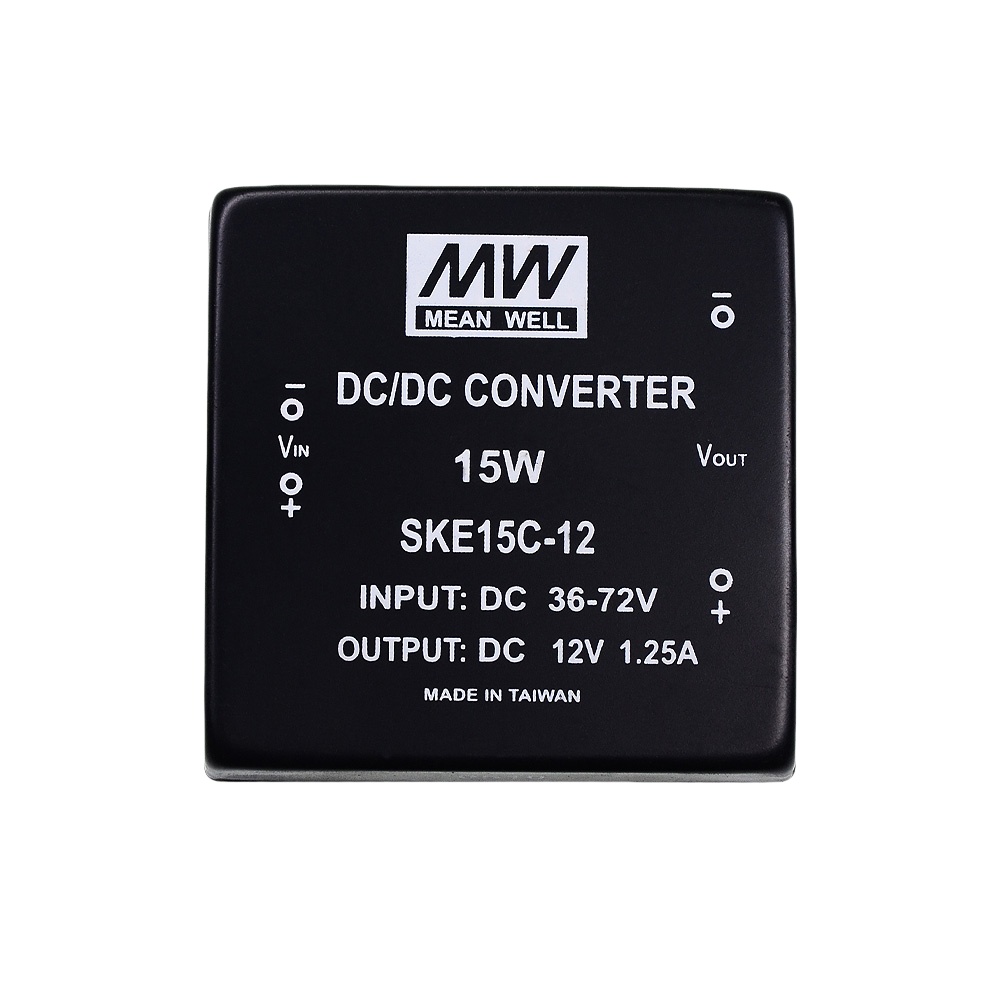

明緯 SKE15 系列為 15W DC-DC 穩壓?jiǎn)谓M輸出轉換器，具備2:1/4:1 可選寬范圍輸入、1500VDC/3000VDC 可選輸入輸出隔離的核心特性，內建 EMI 濾波電路，支持短路 / 過負載打嗝模式自恢復保護，采用六面金屬外殼自然冷卻，經 100% 滿載老化且通過 FCC/EAC/CE/UKCA 認證，提供 2 年保固；輸出涵蓋 5V/12V/15V/24V 規格，輸入分 A (9~18VDC)、B (18~36VDC)、C (36~72VDC) 三類，工作溫度 - 25~+71℃，尺寸為 50.850.811.0mm，MTBF≥300Khrs，整體低成本、高可靠性。
一、產品基礎信息
明緯 SKE15 系列為15W DC-DC 穩壓?jiǎn)谓M輸出轉換器，是低成本、高可靠性的工業級電源產品，采用自然冷卻方式，六面金屬外殼防護，經100% 滿載老化測試，通過FCC/EAC/CE/UKCA四大認證，提供2 年保固，MTBF（平均無故障時間）≥300Khrs（依據 MIL-HDBK-217F，25℃環境）。
二、核心關鍵特性
輸入范圍：標準2:1 寬范圍輸入，4:1 寬范圍輸入為可選配置；
隔離規格：標準1500VDC 輸入 / 輸出隔離，3000VDC 輸入 / 輸出隔離為可選配置；
電路設計：內建EMI 濾波電路，采用 π 型濾波網絡，有效抑制電磁干擾；
保護體系：支持短路、過負載雙重保護，均為打嗝模式，異常條件移除后可自動恢復；
物理尺寸：統一為50.850.811.0 mm（2"2"0.43" 英寸，長寬高），單顆重量 60g。
三、電氣規格（核心參數）
該系列按輸入電壓范圍分 A、B、C 三類，輸出電壓涵蓋 5V/12V/15V/24V，額定功率均為15W，關鍵電氣參數如下表：
| 輸出電壓 | 輸入類型 | 輸入電壓范圍 | 輸出電流范圍 | 紋波與噪聲（最大） | 典型效率 | 滿載輸入電流 | 空載輸入電流 |
|---|---|---|---|---|---|---|---|
| 5V | A/B/C | A:9~18VDCB:18~36VDCC:36~72VDC | 300~3000mA | 50mVp-p | A:79%B:79%C:80% | A:1700mAB:800mAC:400mA | A:40mAB:20mAC:10mA |
| 12V | A/B/C | 同上 | 125~1250mA | 60mVp-p | A:80%B:82%C:82% | 同上 | 同上 |
| 15V | A/B/C | 同上 | 100~1000mA | 60mVp-p | A:80%B:83%C:83% | 同上 | 同上 |
| 24V | A/B/C | 同上 | 62.5~625mA | 80mVp-p | A:82%B:83%C:84% | 同上 | 同上 |
| 通用電氣精度：線性調整率 ±0.3%、負載調整率 ±0.5%、電壓精度 ±2.0%；開關工作頻率最小150KHz。 |
四、保護功能細則
過負載保護：觸發閾值為額定輸出功率的 160~250%，保護模式為打嗝模式，異常移除后自動恢復；
短路保護：各輸出通道均配有獨立短路保護，同樣為打嗝模式自恢復；
操作限制：過載和短路情況下的操作時間不可超過 30 秒，避免產品損壞。
五、環境工作參數
工作溫度：-25 ~ +71 ℃（實際使用需參考負載減額曲線）；
工作濕度：20 ~ 90% RH，無冷凝要求；
溫度系數：±0.03% / ℃（0 ~ 50 ℃ 區間）；
耐振動性：10 ~ 500Hz、2G 振動環境，Y、Z 軸各測試 60 分鐘（10 分鐘 / 周期），滿足工業環境振動要求。
六、安規與電磁兼容
安全規范：通過EAC TP TC 020/2011認證；
耐壓性能：輸入 / 輸出（I/P-O/P）耐壓1.5KVDC；
絕緣阻抗：I/P-O/P 為100M Ohms（測試條件：500VDC、25℃、70% RH）；
電磁兼容發射：符合BS EN/EN55032 Class A、FCC part 15 Class A、EAC TP TC 020；
電磁兼容抗擾度：符合BS EN/EN61000-4-2/3/4/5/6/8 A 級輕工業標準、EAC TP TC 020。
七、物理與包裝細節
腳位定義：共 5 個引腳，1 腳 + Vin、2 腳 - Vin、3 腳 + Vout、4 腳無引腳、5 腳 - Vout；
包裝規格：5 顆 / 套管，200 顆 / 40 管 / 整箱，為標準套管包裝。
八、測試測量備注（參數標定規則）
所有規格參數默認在正常輸入、額定負載、25℃ 70% RH環境下量測，特殊參數測量方法：
紋波和噪聲：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，在20MHZ 帶寬下測量；
線性調整率：在額定負載下，從輸入低電壓到高電壓區間測量；
負載調整率：在輸入電壓正常時，從 ** 額定負載的 10%~100%** 區間測量。
關鍵問題
問題 1（產品選型類）：SKE15 系列按輸入電壓可分幾類，各自范圍是什么，適配不同輸出電壓時的效率表現有何特點？
答案：按輸入電壓分 A、B、C 三類，A 類 9~18VDC、B 類 18~36VDC、C 類 36~72VDC；效率整體隨輸出電壓和輸入類型提升而升高，同輸出電壓下 C 類效率＞B 類＞A 類，同輸入類型下 24V 輸出效率最高（C 類達 84%），5V 輸出效率最低（A/B 類均 79%），效率區間整體為 79%~84%。
問題 2（使用安全類）：SKE15 系列的過負載和短路保護機制是什么，使用時需注意哪些安全限制？
答案：過負載和短路均采用打嗝模式保護，異常條件移除后可自動恢復，且各輸出通道均配有獨立短路保護；使用限制為過載和短路情況下的操作時間不可超過 30 秒，否則可能造成產品永久損壞，過負載觸發閾值為額定輸出功率的 160~250%。
問題 3（工程應用類）：SKE15 系列的工作環境參數和物理規格如何，適配哪些工業應用場景？
答案：工作溫度 - 25~+71℃、濕度 20~90% RH 無冷凝，耐 10~500Hz/2G 的振動，適配高低溫、有輕微振動的工業環境；物理尺寸為 50.850.811.0mm（220.43 英寸），六面金屬外殼防護，體積小巧且抗干擾、抗物理沖擊，適合工業自動化、嵌入式設備、小型工控模塊等對電源體積、可靠性、環境適應性有要求的場景，同時 15W 額定功率、多輸出電壓規格可匹配不同小型負載的供電需求
