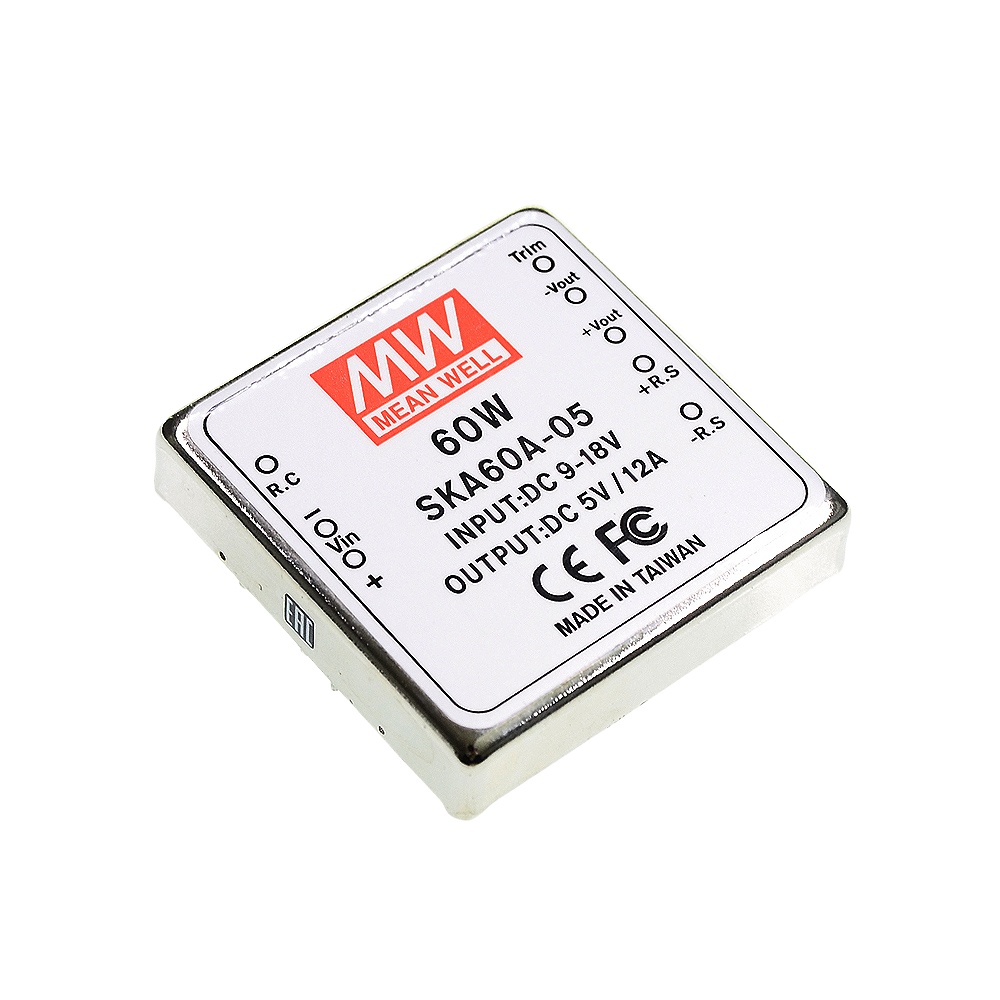

SKA60 系列是明緯推出的 60W DC-DC 穩壓單組輸出轉換器，擁有2"×2"小巧金屬外殼，具備2:1 寬范圍輸入、最高93%的轉換效率、1500VDC輸入輸出隔離等核心特性，支持遙控開 / 關、遙感及 ±10% 輸出修正，涵蓋 5V/12V/15V 輸出電壓及 A/B/C 三類輸入電壓規格，具備短路、過負載、輸入輸出過電壓全方面保護，采用自然冷卻且 100% 滿載老化，符合 CE/FCC 等安規標準，提供2 年保固，整體低成本高信賴度。
SKA60 系列為明緯生產的60W DC-DC 穩壓單組輸出轉換器，是低成本、高信賴度的工業級電源產品，采用六面防護金屬外殼，自然冷卻設計，完成100% 滿載老化測試，提供2 年保固服務，為全球交易品項，相關手冊可查閱明緯官方網站。
二、核心產品特性
外型尺寸：50.850.811.0mm（2"×2"×0.43"），單顆重量67g，小巧易集成；
電氣核心：2:1 寬范圍輸入，轉換效率滿載典型值最高93%，1500VDC 輸入 / 輸出隔離；
功能支持：標配遙控開 / 關、遙感功能，支持 **±10% 輸出電壓修正 **，5V/12V/15V 輸出規格可選；
保護體系：全方面保護，含短路保護、過負載保護、輸入過電壓保護、輸出過電壓保護；
認證標準：符合CE/FCC（不含外部元件）、EAC TP TC 020/2011 等安全規范，電磁兼容滿足 A 級輕工業標準。
三、關鍵電氣規格
1. 輸入輸出核心參數
| 型號分類 | 輸入電壓范圍 | 輸出電壓 | 額定功率 | 電流范圍 |
|---|---|---|---|---|
| A 型 | 9~18VDC | 5V/12V/15V | 60W | 5V:1.2~12A；12V:0.5~5A；15V:0.4~4A |
| B 型 | 18~36VDC | 5V/12V/15V | 60W | 同上 |
| C 型 | 36~75VDC | 5V/12V/15V | 60W | 同上 |
2. 性能精度參數
紋波與噪聲：最大100mVp-p（5V 部分型號），5V 基礎款最大 60mVp-p，測量需滿足特定接線與帶寬要求；
線性調整率：±0.5%（額定負載下低到高電壓測量）；
負載調整率：±0.5%（額定負載 10%~100% 測量）；
電壓精度：±2.0%；
溫度系數：±0.03%/℃（0~50℃區間）；
效率：滿載典型值90.5%~93%，其中 15V 系列部分型號達最高 93%。
3. 空載與遙控參數
空載直流電流：不同型號存在差異，整體區間 60mA~5505mA；
遙控開關：電源啟動為R.C~-Vin > 2.5VDC 或開路，電源關閉為R.C~ -Vin <0.5VDC 或短路；
濾波方式：π 網絡濾波。
四、保護機制（備注 5：過載 / 短路操作不超 30 秒）
過負載保護：觸發閾值為額定輸出功率的 110~160%，保護模式為打嗝模式，異常移除后自動恢復；
短路保護：所有輸出設備短路時觸發，保護模式為打嗝模式，異常移除后自動恢復；
輸入過電壓保護：A 型 > 20~25VDC、B 型 > 40~50VDC、C 型 > 80~100VDC，觸發后關斷輸出，異常移除后自動恢復；
輸出過電壓保護：5Vo:7V~8.95V、12Vo:15V~19.2V、15Vo:18V~23.3V，保護模式為二極管鉗位。
五、環境與機械特性
工作環境：機殼最高工作溫度 **+100℃**，工作濕度 20~90% RH（無冷凝）；
儲存環境：溫度 **-55~+105℃**，濕度 10~95% RH；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘；
絕緣與耐壓：輸入輸出絕緣阻抗I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH，輸入輸出耐壓1.5KVDC。
六、引腳與包裝規格

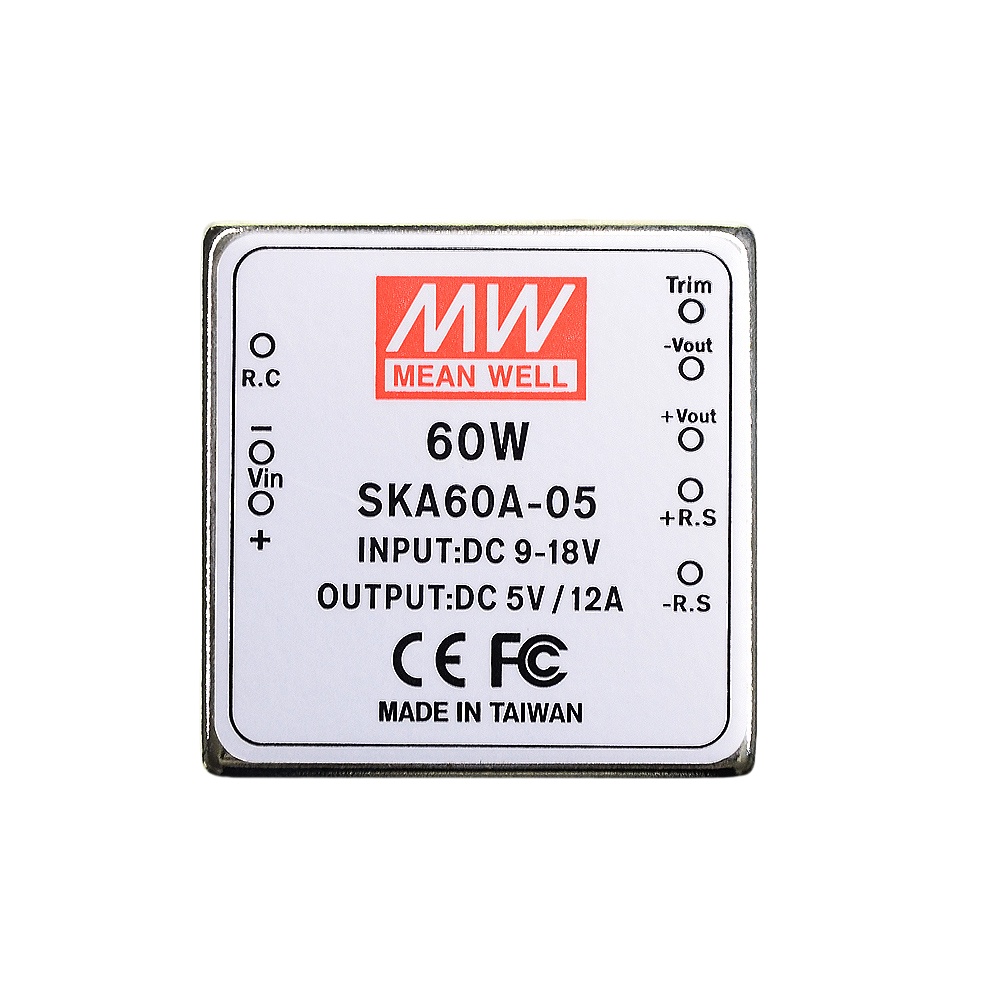

引腳定義：共 8 引腳，1 (R.C)、2 (-Vin)、3 (+Vin)、4 (-R.S)、5 (+R.S)、6 (+Vout)、7 (-Vout)、8 (TRIM / 輸出調整)；
包裝方式：5 顆 / 管，200 顆 / 40 管 / 箱，為套管標準包裝；
外部元件：推薦搭配保險絲使用，外部電容負載最大支持 1000uF/220uF/100uF。
七、電磁兼容
電磁兼容發射：符合BS EN/EN55022 Class A、FCC part 15 Class A（不含外部元件）、EAC TP TC 020；
電磁兼容抗擾度：符合BS EN/EN61000-4-2/3/4/5/6/8 A 級輕工業標準、EAC TP TC 020。
關鍵問題
問題 1（產品選型類）：SKA60 系列按輸入電壓分哪幾類？各自的輸入電壓范圍是什么？
答案：SKA60 系列按輸入電壓分為 A、B、C 三類，A 型輸入電壓范圍為 9~18VDC，B 型為 18~36VDC，C 型為 36~75VDC，整體為 2:1 寬范圍輸入設計。
問題 2（功能操作類）：SKA60 系列的遙控開 / 關如何實現？輸出電壓可通過什么方式調整，調整范圍是多少？
答案：遙控啟動為 R.C~-Vin >2.5VDC 或開路，遙控關閉為 R.C~-Vin <0.5VDC 或短路；可通過外部 TRIM 引腳搭配電位器進行輸出電壓修正，調整范圍為 ±10%。
問題 3（保護特性類）：SKA60 系列的過負載、短路、輸入過電壓保護分別采用什么模式？異常解除后是否可恢復？
答案：過負載和短路保護均采用打嗝模式，輸入過電壓保護觸發后會關斷輸出電壓；三類保護在異常條件移除后，均能實現自動恢復，注意過載和短路的操作時長請勿超過 30 秒
