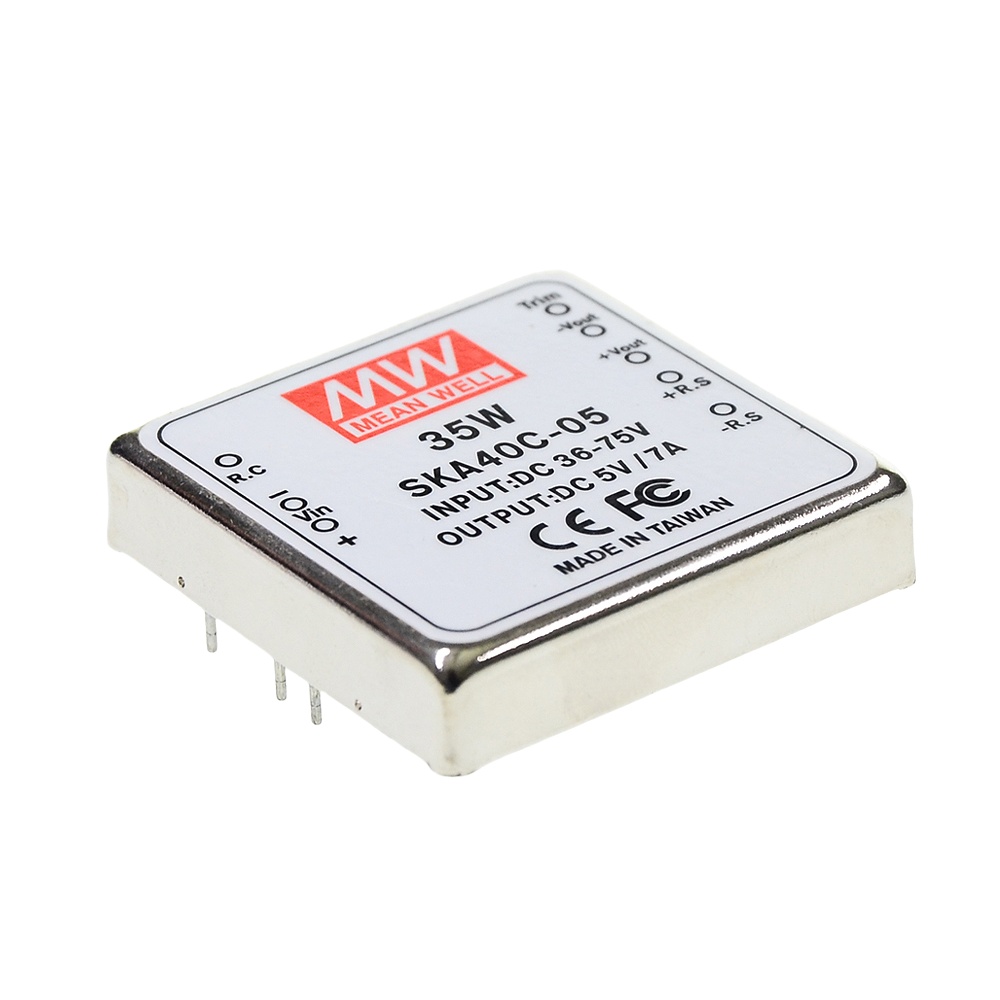

SKA40 系列是明緯推出的 40W DC-DC 穩壓?jiǎn)谓M輸出轉換器，具備2:1 寬范圍輸入、最高92% 的轉換效率、1500VDC輸入輸出隔離等核心特性，提供 5V/12V/15V（3.3V/9V 可選）輸出規格，分 A/B/C 三類輸入電壓版本，內置 EMI 濾波器，支持遙控開 / 關、遙感與 ±10% 輸出修正，擁有短路 / 過負載 / 過電壓多重保護且異常后可自動恢復，采用六面防護金屬外殼、自然冷卻設計，通過 FCC/EAC/CE/UKCA 等認證，尺寸為50.850.811.0mm，提供 2 年保固，100% 滿載老化測試保障高信賴度。
一、產品基礎信息
SKA40 系列為明緯生產的40W DC-DC 穩壓?jiǎn)谓M輸出轉換器，定位低成本、高信賴度，完成 100% 滿載老化測試，提供2 年保固，通過FCC / EAC / CE / UKCA 多國認證，是工業場景適用的標準化電源轉換產品。
二、核心產品特性
電氣性能：2:1 寬范圍輸入，轉換效率最高達 92%，實現1500VDC 輸入 / 輸出電氣隔離；
功能支持：內置電磁干擾濾波器，支持遙控開 / 關、遙感功能，輸出電壓可進行 **±10% 修正調整 **；
防護設計：具備短路 / 過負載 / 過電壓三重保護，六面防護金屬外殼，采用自然冷卻方式，無需額外散熱配件；
輸出可選：標準輸出 5V/12V/15V，另有 3.3V/9V 規格可選。
三、核心電氣規格
不同輸出電壓及輸入版本的核心參數如下表，其中輸入分 A/B/C 三類，對應電壓范圍為9~18VDC、18~36VDC、36~75VDC：
| 輸出電壓 | 型號分類 | 額定功率 | 電流范圍 | 紋波與噪聲 (最大) | 效率 (Typ.) | 過電壓保護閾值 |
|---|---|---|---|---|---|---|
| 5V | A/B/C | 35W | 0.7~7A | 60mVp-p | 91%/92%/91% | 7V ~ 8.95V |
| 12V | A/B/C | 40W | 0.3~3.33A | 80mVp-p | 90%/90%/88.5% | 15V ~ 19.2V |
| 15V | A/B/C | 40W | 0.26~2.67A | 100mVp-p | 90%/90.5%/90% | 18V ~ 23.3V |
| 通用電氣參數： |
線性調整率 **±0.5%、負載調整率±0.5%、電壓精度±2.0%**；
開關工作頻率最小 200KHz，外部電容負載最大支持1000uF；
滿載直流電流：A 款 3850mA、B 款 1900mA、C 款 1000mA；空載直流電流：A 款 150mA、B 款 100mA、C 款 65mA。
四、保護功能詳情
過負載保護：觸發閾值為額定輸出功率的 110 ~ 180%，保護模式為打嗝模式，異常條件移除后可自動恢復；
短路保護：支持所有輸出設備短路保護，同樣為打嗝模式 + 自動恢復；
過電壓保護：采用二極管鉗位模式，各輸出電壓對應專屬閾值（見上表）；
注意：過載和短路情況下的持續操作不要超過 30 秒。
五、環境與物理參數
溫度參數：工作溫度 **-40 ~ +85℃（需參考負載減額曲線），儲存溫度-55 ~ +105℃，溫度系數± 0.03% / ℃ (0 ~ 50 ℃ )**；
濕度參數：工作濕度20 ~ 90% RH（無冷凝），儲存濕度10 ~ 95% RH；
耐振動：10 ~ 500Hz，2G 振動環境，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘；
尺寸規格：50.850.811.0 mm（2"*2"*0.43" 英寸）（長寬高）；
包裝規格：?jiǎn)喂苊?50g，5 顆 / 管，200 顆 / 40 管 / 箱。
六、引腳與功能操作

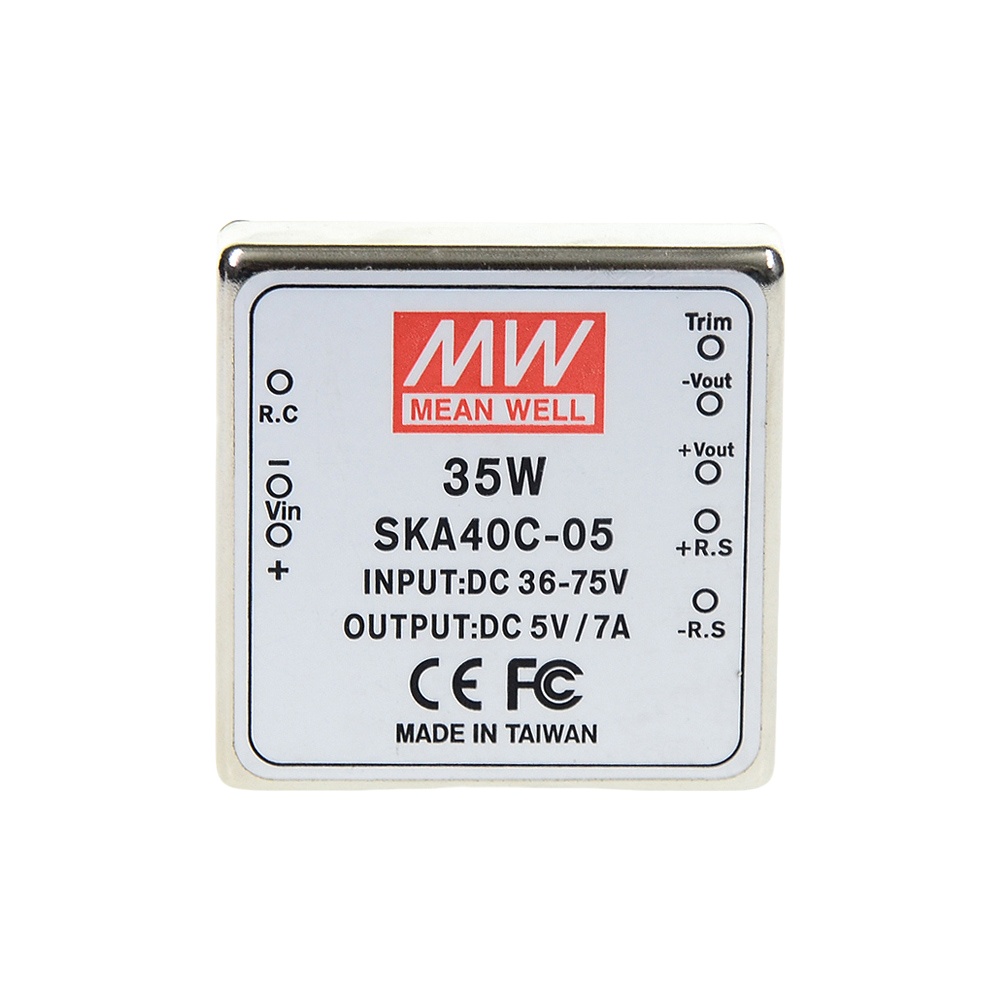

8 引腳設計，核心引腳定義：| 引腳號 | 功能 | 引腳號 | 功能 ||--------|------|--------|------|| 1 | R.C（遙控） | 5 | +R.S（遙感正） || 2 | -Vin（輸入負） | 6 | +Vout（輸出正） || 3 | +Vin（輸入正） | 7 | -Vout（輸出負） || 4 | -R.S（遙感負） | 8 | TRIM（微調） |
遙控功能：R.C ~-Vin > 2.5VDC 或開路 時電源啟動，R.C~ -Vin <0.5VDC 或短路 時電源關閉；
輸出微調：支持外部 500KΩ 電位器連接 TRIM 引腳，實現 **±10%** 的輸出電壓調整；
濾波：內置π 網絡濾波器，提升電磁兼容性。
七、安規與電磁兼容
耐壓：輸入 / 輸出間1.5KVDC；
絕緣阻抗：輸入 / 輸出間100M Ohms / 500VDC / 25 ℃ / 70% RH；
安全規范：符合EAC TP TC 020/2011（48Vin 款額外符合 EAC TP TC 004）；
電磁兼容發射：符合BS EN/EN55022 Class A、FCC part 15 Class A、EAC TP TC 020；
電磁兼容抗擾度：符合BS EN/EN61000-4-2/3/4/5/6/8 A 級輕工業標準、EAC TP TC 020。
八、測試相關備注
若無特別說明，所有規格參數在正常輸入、額定負載、25℃ 70% RH 環境下量測；
紋波和噪聲測量：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，在20MHZ 帶寬下進行；
線性調整率測量：額定負載下從輸入低電壓到高電壓；
負載調整率測量：輸入正常電壓下，負載從額定的10%~100% 變化。
關鍵問題
問題 1（產品選型類）：SKA40 系列按輸入電壓分哪幾個版本，對應電壓范圍是什么，不同輸出電壓的額定功率分別是多少？
答案：輸入分 A、B、C 三個版本，A 款9~18VDC、B 款18~36VDC、C 款36~75VDC；輸出 5V 款額定功率35W，輸出 12V 和 15V 款額定功率均為40W。
問題 2（功能操作類）：SKA40 系列的遙控開 / 關如何實現，輸出電壓的修正調整支持什么范圍，需通過什么方式實現？
答案：遙控啟動條件為R.C ~-Vin > 2.5VDC 或開路，遙控關閉條件為R.C~ -Vin <0.5VDC 或短路；輸出電壓支持 **±10%** 的修正調整，需通過外部 500KΩ 電位器連接產品 8 號 TRIM（微調）引腳實現。
問題 3（保護與可靠性類）：SKA40 系列具備哪些保護功能，保護模式及恢復方式是什么，產品在可靠性方面有哪些保障措施？
答案：具備短路、過負載、過電壓三重保護功能；其中過負載和短路為打嗝模式，異常條件移除后可自動恢復，過電壓為二極管鉗位模式；可靠性保障措施包括：完成100% 滿載老化測試、采用六面防護金屬外殼、實現 1500VDC 輸入輸出隔離、通過 FCC/EAC/CE/UKCA 多國認證，且廠家提供2 年保固。
