明緯 SDM30 系列 30W 單組輸出 DC-DC 轉換電源具備2:1 寬范圍直流輸入、1000VDC 輸入 / 輸出隔離核心特性，支持內置遙控開 / 關、自然冷卻，擁有短路 / 過負載 / 過電壓三重保護且故障移除后可自動恢復（過壓為二極管鉗位關閉輸出），開關頻率225KHZ，全系列均通過100% 滿載老化測試，提供2 年保固；該系列分 3.3V/5V/12V/15V 多種輸出規格，輸入電壓按 12S/24S/48S 分 9.2~18VDC/18~36VDC/36~72VDC 區間，尺寸統一為50.850.816mm，MTBF 最低達777.2K hrs，安規兼容 LVD、EAC TP TC004 等標準，電磁兼容符合 BS EN/EN55032 Class B 等要求，輸出電壓可修正 **±13%**。
明緯 SDM30 系列為30W 單組輸出 DC-DC 轉換電源，主打低成本、高信賴度，全系列完成100% 滿載老化測試，提供2 年保固，是全球交易品項，可通過明緯官網查詢 GTIN 碼。
二、核心產品特性
電氣核心：2:1 寬范圍直流輸入，1000VDC 輸入 / 輸出隔離，輸入 / 輸出電容1000pF，開關工作頻率225KHZ；
散熱與控制：采用自然冷卻方式，內置遙控開 / 關功能，輸出電壓可外接元件修正 **±13%**；
保護體系：具備短路 / 過負載 / 過電壓三重保護，不同保護對應專屬恢復 / 動作機制；
可靠性：MTBF 指標最低為777.2K hrs（MIL-HDBK-217F，25℃），最高8083.5K hrs（Telcordia SR-332）。
三、電氣規格（核心輸出 / 輸入?yún)?shù)）
該系列按輸出電壓分3.3V、5V、12V、15V四大類，輸入按 12S/24S/48S 劃分電壓區間，核心參數如下表：
| 輸出電壓 | 型號前綴 | 額定電流 | 額定功率 | 輸入電壓范圍 | 典型效率 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|
| 3.3V | SDM30-*S3 | 5A | 16.5W | 12S:9.2~18VDC24S:18~36VDC48S:36~72VDC | 77%/79%/80% | 75mVp-p |
| 5V | SDM30-*S5 | 5A | 25W | 同上 | 77%/79%/80% | - |
| 12V | SDM30-*S12 | 2.1A/2.5A | 25.2W/30W | 同上 | 80%/82%/84% | 100mVp-p |
| 15V | SDM30-*S15 | 1.7A/2A | 25.5W/30W | 同上 | 80%/83%/85% | 100mVp-p |
其他電氣關鍵參數：
電壓精度：最大 **±2.0%~±3.0%**（含設定、線性、負載調整率）；
線性調整率：±1.0%，負載調整率典型值 **±13%**；
待機電流：12S 為35mA，24S/48S 為30mA；
輸入直流電流：12S 為3.6A，24S 為2A，48S 為1A。
四、保護機制詳情
| 保護類型 | 觸發條件 | 動作模式 | 恢復方式 |
|---|---|---|---|
| 過負載 | 大于額定輸出功率的105% | 過功率限制 | 負載異常移除后自動恢復 |
| 過電壓 | 3.3V 款：3.8~4.95V5V 款：5.75~7.5V12V 款：13.8~18V15V 款：17.25~22.5V | 關閉輸出電壓，二極管鉗位 | 無自動恢復（需排除過壓故障） |
| 短路 | 輸出短路 | 恒電流限制 | 短路異常移除后自動恢復（短路時長不超過 60 秒） |
五、開 / 關控制功能
控制引腳：PIN4為控制輸入，PIN2為控制地；
邏輯兼容：CMOS或集電極開路 TTL；
控制電壓：開機為最小 + 5.5VDC或開路，關機為最大 + 2.5VDC或 PIN4 對 PIN2 短路。
六、環境參數
工作溫度：-25~+85℃（海拔超 2000 米時，無風扇機型按3.5℃/1000m降額）；
儲存溫濕度：-25~+85℃，0~95%RH（無凝露）；
溫度系數：±0.03%/℃（0~50℃區間）。
七、安規與電磁兼容
安全規范：參照LVD設計，通過EAC TP TC004認證；
耐壓：輸入 - 輸出（I/P-O/P）1KVDC；
絕緣阻抗：I/P-O/P 為100M Ohms（500VDC/25℃/70%RH）；
電磁兼容發射：符合BS EN/EN55032 (CISPR32) Class B、EAC TP TC020；
電磁兼容抗擾度：符合BS EN/EN61000-4-2/3/4/6/8、BS EN/EN55035、輕工業標準、EAC TP TC020；
EMC 測試要求：電源需安裝在 1mm 厚、230*230mm 金屬鐵板上測試，且需結合終端設備完成最終 EMC 認證。

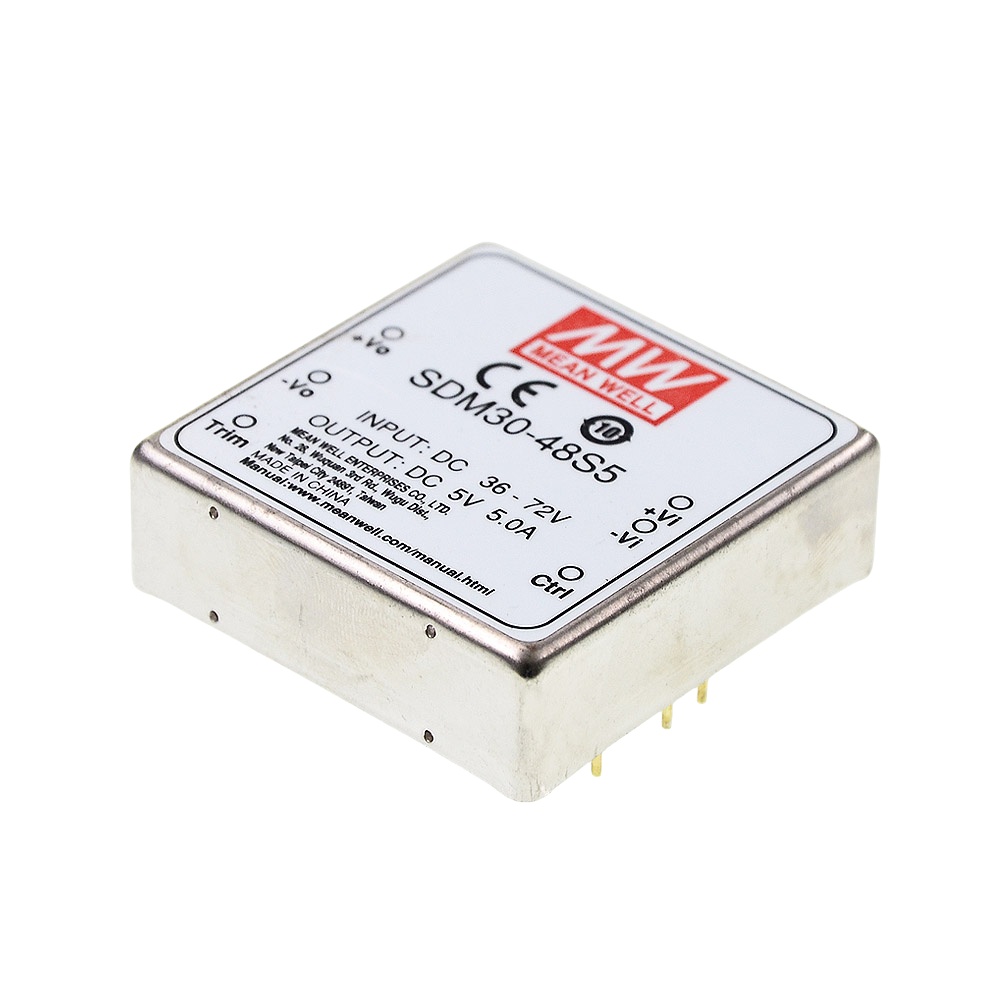

八、物理與包裝參數
尺寸：統一為50.850.816mm（LWH），公差 ±1mm；
單重：0.1Kg / 個；
整箱包裝：150pcs/15.8Kg/0.94CUFT。

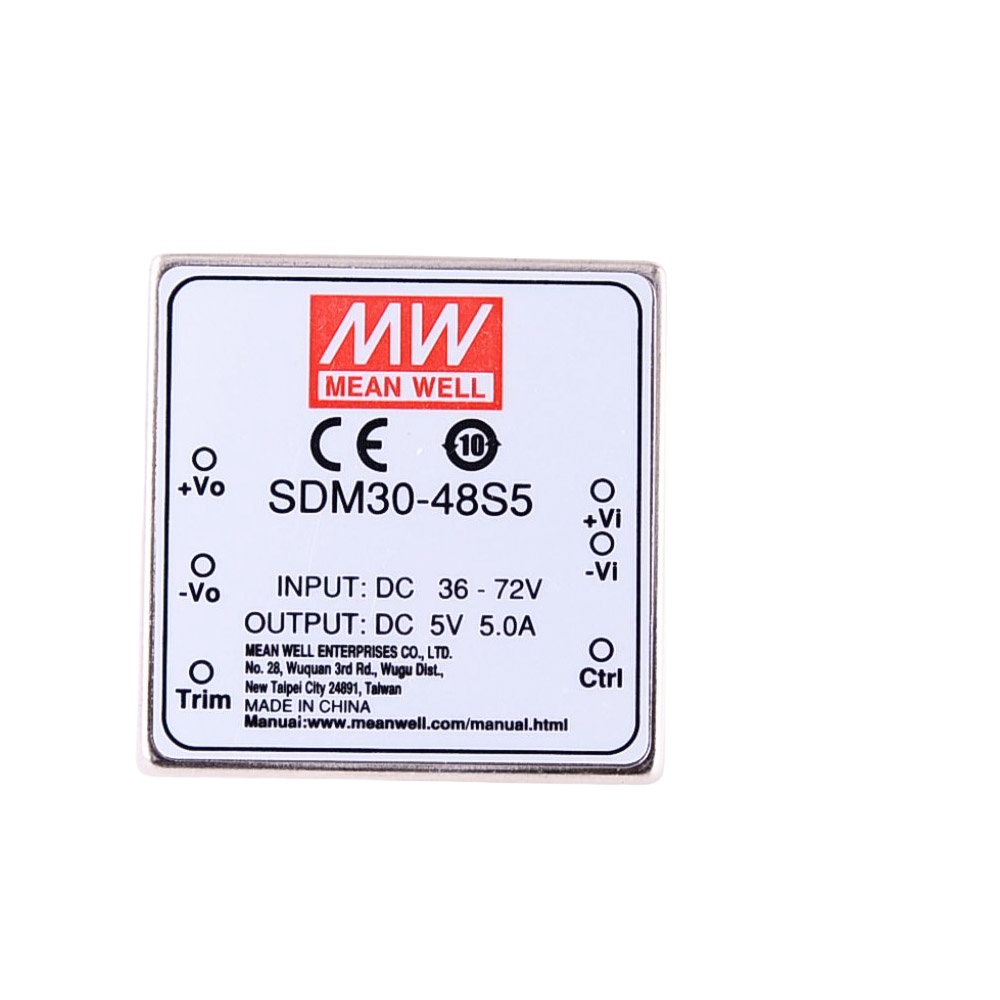

九、引腳定義（共 8 腳，含空腳）
| 引腳編號 | 引腳功能 | 引腳編號 | 引腳功能 |
|---|---|---|---|
| 1 | +Vin（輸入正） | 6 | +Vout（輸出正） |
| 2 | -Vin（輸入地 / 控制地） | 7 | -Vout（輸出地） |
| 3/5 | No pin（空腳） | 8 | Trim（電壓修正） |
| 4 | Control ON/OFF（開 / 關控制） | - | - |
十、重要測試與使用備注
紋波噪聲測量：12" 雙絞線，終端并聯 0.1μF+47μF 電容，20MHz帶寬下測試；
輸入電容要求：直流電源線≥5cm 時，需外接47~100μF輸入電容；
常規測試條件：未特別說明時，所有參數在 **12/24/48VDC 輸入、額定負載、25℃** 下量測。
關鍵問題
問題 1（產品選型類）：SDM30 系列不同輸出電壓規格的額定功率上限是多少，對應輸入電壓區間有何共性？
答案：3.3V 款額定功率 16.5W，5V 款 25W，12V 款最高 30W，15V 款最高 30W；所有規格的輸入電壓區間均按 12S/24S/48S 統一劃分，分別為 9.2~18VDC、18~36VDC、36~72VDC，均為 2:1 寬范圍直流輸入。
問題 2（使用操作類）：如何實現 SDM30 系列電源的遙控開 / 關，輸出電壓又該如何調整？
答案：1. 遙控開 / 關：通過 PIN4（控制輸入）和 PIN2（控制地）實現，兼容 CMOS / 集電極開路 TTL 邏輯，PIN4 接最小 + 5.5VDC 或開路時電源開機，接最大 + 2.5VDC 或?qū)?PIN2 短路時電源關機；2. 電壓調整：通過 8 腳 Trim 腳實現，可外接固定電阻或微調電位器，輸出電壓可修正 ±13%。
問題 3（可靠性與保護類）：SDM30 系列的三重保護機制各有什么特點，短路保護有何使用限制？
答案：1. 過負載保護：觸發條件為額定功率 105% 以上，采用過功率限制模式，故障移除后自動恢復；過電壓保護：按輸出電壓分不同觸發區間，動作模式為關閉輸出 + 二極管鉗位，無自動恢復；短路保護：采用恒電流限制模式，故障移除后自動恢復。2. 短路保護的使用限制為短路時長不得超過 60 秒，否則可能損壞電源
