明緯 SKE10 系列是 10W DC-DC 穩壓單組輸出轉換器，具備2:1/4:1 可選寬范圍輸入、1500VDC/3000VDC 可選輸入輸出隔離的核心特性，內建 EMI 濾波電路，支持短路 / 過負載打嗝模式保護且可自動恢復，采用六面金屬外殼、自然冷卻設計，經 100% 滿載老化測試，擁有 FCC/EAC/CE/UKCA 多項認證及 2 年保固；電氣上分 A (9~18VDC)、B (18~36VDC)、C (36~72VDC) 三類輸入電壓，輸出 5/12/15/24VDC，電壓精度 ±0.3%、線性調整率 ±0.5%、負載調整率 ±2.0%，MTBF≥500Khrs，尺寸為 50.825.411.2mm，工作溫度 - 25~+71℃，包裝為 10 顆 / 管、400 顆 / 箱，兼具低成本與高可靠性。
一、產品基礎定位
明緯 SKE10 系列為10W DC-DC 穩壓單組輸出轉換器，主打低成本、高可靠性，是全球交易品項，擁有專屬 GTIN 查詢渠道，提供 2 年產品保固，且完成 100% 滿載老化測試，品質有保障。
二、核心產品特性
輸入與隔離：支持2:1 寬范圍輸入，4:1 寬范圍輸入為可選配置；基礎輸入 / 輸出隔離為1500VDC，3000VDC 隔離為可選配置。
電路與防護：內建 EMI 濾波電路，采用六面金屬外殼防護設計，冷卻方式為自然冷卻，無需額外散熱配件。
保護功能：具備短路、過負載雙重保護，均采用打嗝模式，異常條件移除后可自動恢復，過載 / 短路情況下連續操作不可超過30 秒。
認證資質：通過FCC、EAC、CE、UKCA四大認證，安規層面符合EAC TP TC 020/2011標準。

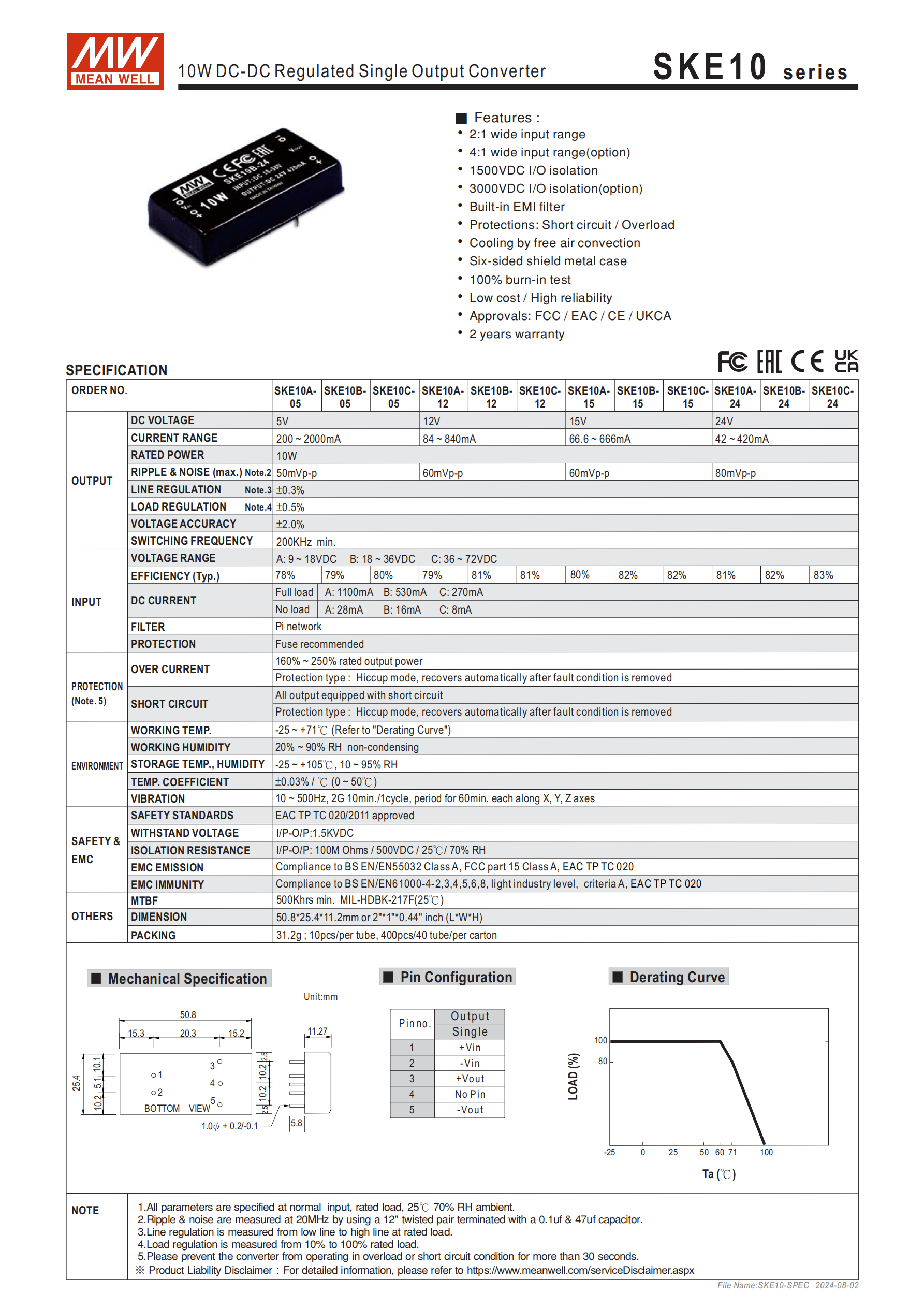

三、關鍵電氣規格
該系列按輸入電壓分 A、B、C 三類，輸出涵蓋 5/12/15/24VDC，核心電氣參數統一，細分型號的輸出電流、效率有差異，核心通用參數與細分參數如下：
（一）通用電氣參數
| 參數項 | 數值 / 標準 |
|---|---|
| 額定功率 | 10W |
| 開關工作頻率 | 最小200KHz |
| 紋波與噪聲（最大） | 50~80mVp-p |
| 電壓精度 | ±0.3% |
| 線性調整率 | ±0.5% |
| 負載調整率 | ±2.0% |
| 溫度系數 | ±0.03% /℃（0 ~ 50℃） |
| 輸入電壓分類 | A:9~18VDC；B:18~36VDC；C:36~72VDC |
（二）細分型號核心參數（效率 / 輸出）
| 型號 | 輸出電壓 | 典型效率 | 型號 | 輸出電壓 | 典型效率 |
|---|---|---|---|---|---|
| SKE10A-05 | 5VDC | 79% | SKE10C-05 | 5VDC | 82% |
| SKE10A-12 | 12VDC | 78% | SKE10C-12 | 12VDC | 81% |
| SKE10A-15 | 15VDC | 80% | SKE10C-15 | 15VDC | 80% |
| SKE10A-24 | 24VDC | 79% | SKE10C-24 | 24VDC | 82% |
| SKE10B-05 | 5VDC | 82% | SKE10B-12 | 12VDC | 81% |
| SKE10B-15 | 15VDC | 81% | SKE10B-24 | 24VDC | 83% |
輸入電流：滿載輸入電流依型號分A:1100mA、B:530mA、C:270mA，空載輸入電流分A:28mA、B:16mA、C:8mA（以核心輸出規格為參考）。
濾波與保護配件：需搭配π 型濾波網絡，保險絲選用額定輸出功率的160 ~ 250% 規格。
四、環境與可靠性指標
工作環境：溫度 **-25 ~ +71℃（需參考負載減額曲線），濕度20 ~ 90% RH** 且無冷凝。
儲存環境：溫度 **-25 ~ +105℃，濕度10 ~ 95% RH**。
耐振動性：10 ~ 500Hz，2G 振動條件下，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘，滿足工業使用要求。
平均無故障時間：MTBF ≥500Khrs（依據 MIL-HDBK-217F 標準，25℃環境下）。
五、安規與電磁兼容
絕緣性能：輸入 / 輸出耐壓1.5KVDC，絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH。
電磁兼容發射：符合BS EN/EN55032 Class A、FCC part 15 Class A、EAC TP TC 020標準。
電磁兼容抗擾度：符合BS EN/EN61000-4-2,3,4,5,6,8 A 級輕工業標準，同時滿足 EAC TP TC 020 要求。
六、機構尺寸與包裝
物理規格：產品尺寸50.825.411.2mm（即 2"1"0.44" 英寸，長寬高），單顆重量31.2g。
腳位定義（單位：mm）：引腳 1 (+Vin)、引腳 2 (-Vin)、引腳 3 (+Vout)、引腳 4 (無引腳)、引腳 5 (-Vout)。

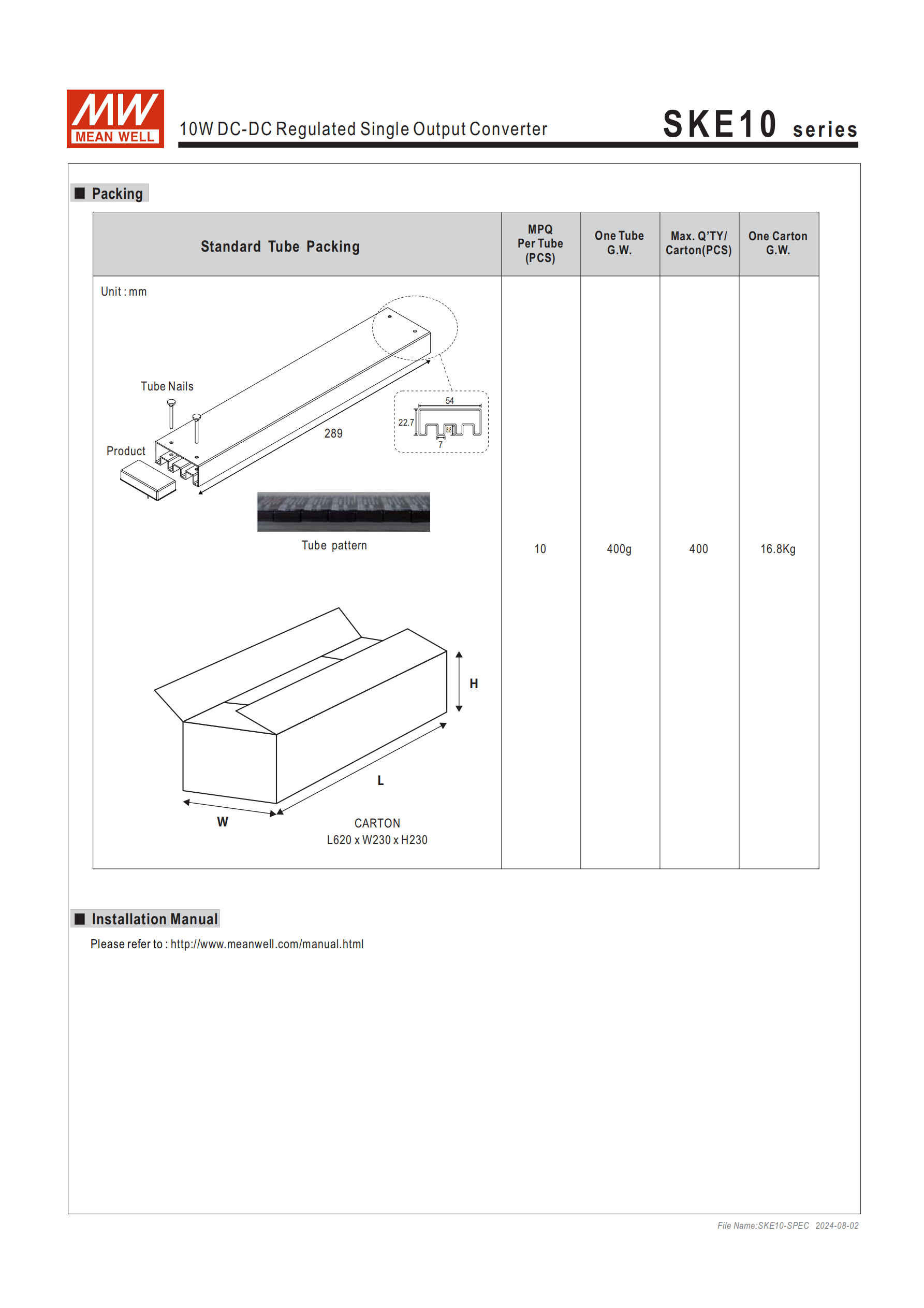

包裝規格：10 顆 / 套管，400 顆 / 40 管 / 整箱；外箱尺寸620 x 230 x 230mm，每管毛重約 400g，整箱毛重16.8Kg，套管為標準 289 樣式，每管最小采購量為 1 管。
七、測試與測量規范
所有規格參數默認在正常輸入、額定負載、25℃ 70% RH 環境下量測，專項參數測量要求：
紋波和噪聲：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，在20MHZ 帶寬下量測。
線性調整率：在額定負載下，從輸入低電壓到高電壓區間量測。
負載調整率：在輸入電壓正常時，從額定負載的10%~100% 區間量測。
關鍵問題
問題 1（產品選型與輸入輸出匹配）：SKE10 系列按輸入電壓分哪幾類，各對應什么電壓范圍，核心輸出電壓有哪些？
答案：該系列按輸入電壓分為 A、B、C 三類，A 類輸入電壓9~18VDC，B 類18~36VDC，C 類36~72VDC；核心輸出電壓涵蓋5VDC、12VDC、15VDC、24VDC，全系列額定功率均為 10W。
問題 2（可靠性與使用限制）：SKE10 系列的保護功能有哪些，使用中關于過載 / 短路有什么關鍵操作限制，平均無故障時間是多少？
答案：具備短路、過負載雙重保護功能，均采用打嗝模式，異常條件移除后可自動恢復；過載和短路情況下，設備連續操作不可超過 30 秒；在 25℃環境下，依據 MIL-HDBK-217F 標準，產品 MTBF（平均無故障時間）≥500Khrs。
問題 3（安裝與環境適配）：SKE10 系列的工作溫度范圍是多少，物理尺寸、腳位定義分別是什么，冷卻方式是什么？
答案：工作溫度范圍為 **-25 ~ +71℃（實際使用需參考負載減額曲線）；物理尺寸為50.825.411.2mm（2"1"0.44"）；腳位定義為引腳 1 (+Vin)、引腳 2 (-Vin)、引腳 3 (+Vout)、引腳 4 (無)、引腳 5 (-Vout)；冷卻方式為自然冷卻，無需額外散熱裝置
