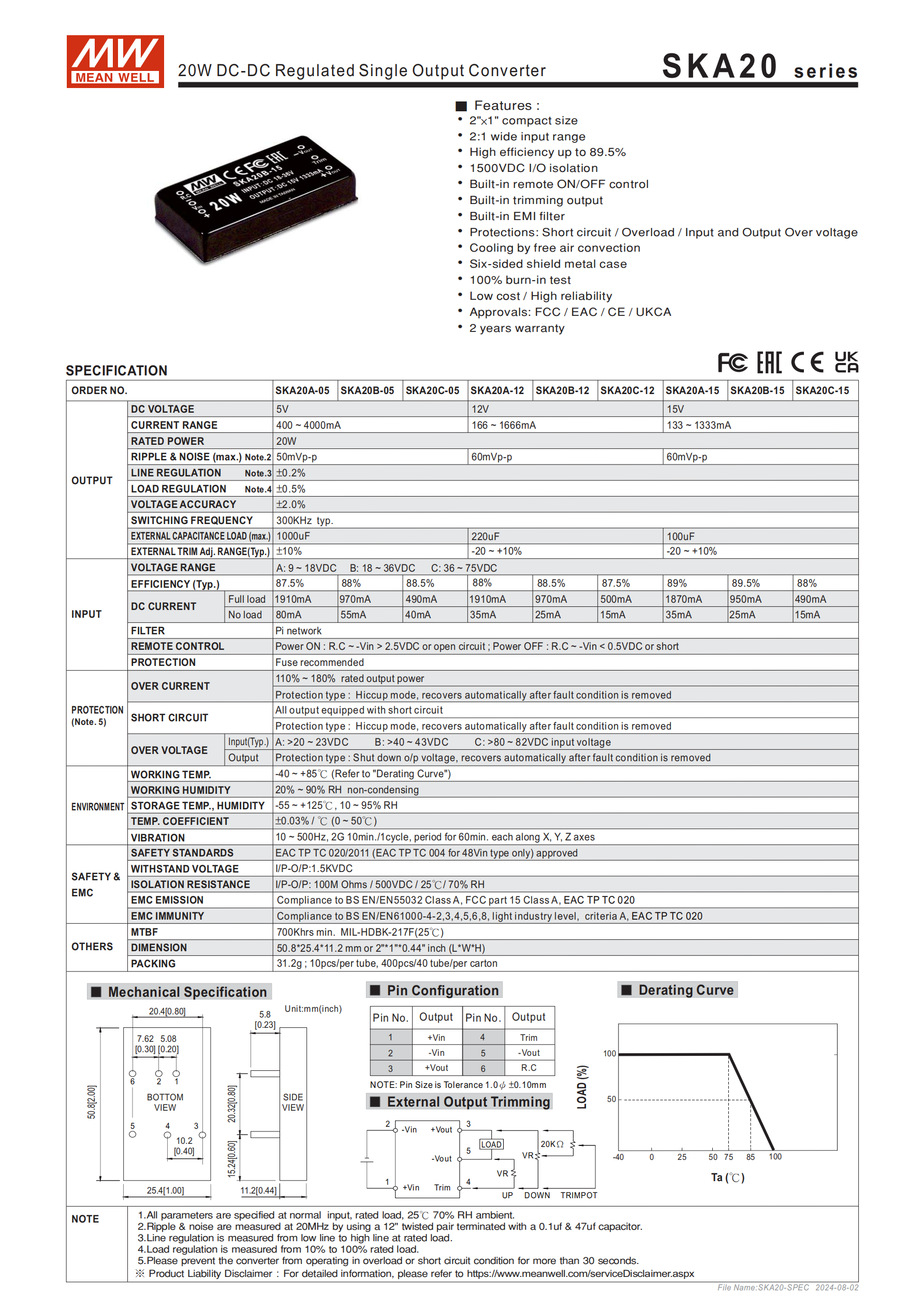

SKA20 系列是明緯推出的 20W DC-DC 穩壓?jiǎn)谓M輸出轉換器，采用2"×1" 金屬外殼外型，具備2:1 寬范圍輸入、最高89.5% 轉換效率及1500VDC輸入輸出隔離特性，支持遙控開 / 關和輸出調壓，內置 EMI 濾波，擁有短路、過負載、輸入輸出過電壓全方面保護且異常后可自動恢復，工作溫度為 **-40 ~ +85℃**，通過 FCC/EAC/CE/UKCA 等認證，提供 2 年保固，分 A (9~18VDC)、B (18~36VDC)、C (36~75VDC) 三種輸入電壓規格，輸出涵蓋 5V/12V/15V，自然冷卻且六面防護，100% 滿載老化保障高可靠性。
SKA20 系列為明緯生產的20W DC-DC 穩壓?jiǎn)谓M輸出轉換器，是工業級電源轉換產品，主打低成本、高可靠性，通過FCC / EAC / CE / UKCA 四大認證，提供2 年保固，且完成 100% 滿載老化測試，為全球交易品項。
二、核心產品特性
外型與防護：采用2"×1"（50.825.411.2 mm） 金屬外殼，實現六面防護，支持自然冷卻，無需額外散熱設備；
電氣核心：2:1 寬范圍輸入設計，輸入輸出隔離耐壓達1500VDC，轉換效率最高89.5%；
功能支持：內置 EMI 濾波電路，具備遙控開 / 關和輸出調壓功能，輸出調壓范圍典型值為 **-20 ~ +10%**；
品質保障：100% 滿載老化，MTBF（平均無故障工作時間）≥700Khrs（依據 MIL-HDBK-217F，25℃環境）。
三、關鍵電氣規格
該系列按輸入電壓分 A、B、C 三類，輸出涵蓋 5V/12V/15V，額定功率均為20W，核心參數如下表：
| 輸出電壓 | 電流范圍 | 紋波與噪聲（最大） | 線性調整率 | 負載調整率 | 電壓精度 |
|---|---|---|---|---|---|
| 5V | 400~4000mA | 50mVp-p | ±0.2% | ±0.5% | - |
| 12V | 166~1666mA | 60mVp-p | ±0.2% | ±2.0% | - |
| 15V | 133~1333mA | 60mVp-p | ±0.2% | ±2.0% | - |
| 其他電氣參數： |
開關工作頻率：300KHz（典型值）；
外部電容負載（最大）：5V 為 1000uF，12V/15V 為 220uF（均 ±10%）；
輸入電壓規格：A9 ~ 18VDC、B18 ~ 36VDC、C36 ~ 75VDC；
濾波方式：π 型濾波網絡；
輸入直流電流：滿載下 5V/12V/15V 各規格分 87.5%~89.5% 不等效率對應不同電流值。
四、功能與保護機制
遙控功能：電源開啟為 R.C 端接 - Vin＞2.5VDC或開路；電源關斷為 R.C 端接 - Vin＜0.5VDC或短路；
全方面保護，保護模式及恢復規則如下：
過電流保護：打嗝模式，異常條件移除后自動恢復（過載操作不超過 30 秒）；
短路保護：所有輸出設備短路時觸發，打嗝模式，異常條件移除后自動恢復（短路操作不超過 30 秒）；
過電壓保護：輸入 / 輸出均支持，輸出過壓閾值 A**>20~23VDC**、B**>40~43VDC**、C**>80~82VDC**，保護模式為關斷輸出電壓，異常條件移除后自動恢復；
保險絲推薦：選用額定輸出功率110 ~ 180% 的保險絲。
五、環境工作參數
工作溫度：-40 ~ +85℃（需參考產品減額曲線）；
儲存環境：溫度 **-55 ~ +125℃，濕度10 ~ 95% RH**；
工作濕度：20 ~ 90% RH，無冷凝；
溫度系數：±0.03% /℃（0 ~ 50℃環境）；
耐振動：10 ~ 500Hz，2G 振動條件，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘。
六、安規與電磁兼容
安全規范：通過EAC TP TC 020/2011（48Vin 型號額外符合 EAC TP TC 004）；
耐壓與絕緣：輸入輸出（I/P-O/P）耐壓1.5KVDC；絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH；
電磁兼容發射：符合BS EN/EN55022 Class A、FCC part 15 Class A、EAC TP TC 020；
電磁兼容抗擾度：符合BS EN/EN61000-4-2,3,4,5,6,8 輕工業 A 級標準、EAC TP TC 020。
七、物理與包裝信息
產品尺寸：50.825.411.2 mm（2"*1"*0.44"）（長 × 寬 × 高），單顆重量31.2g；
引腳定義：共 6 引腳，Pin1 (+Vin)、Pin2 (-Vin)、Pin3 (+Vout)、Pin4 (Trim)、Pin5 (-Vout)、Pin6 (R.C)，引腳尺寸1.0ψ±0.10mm；

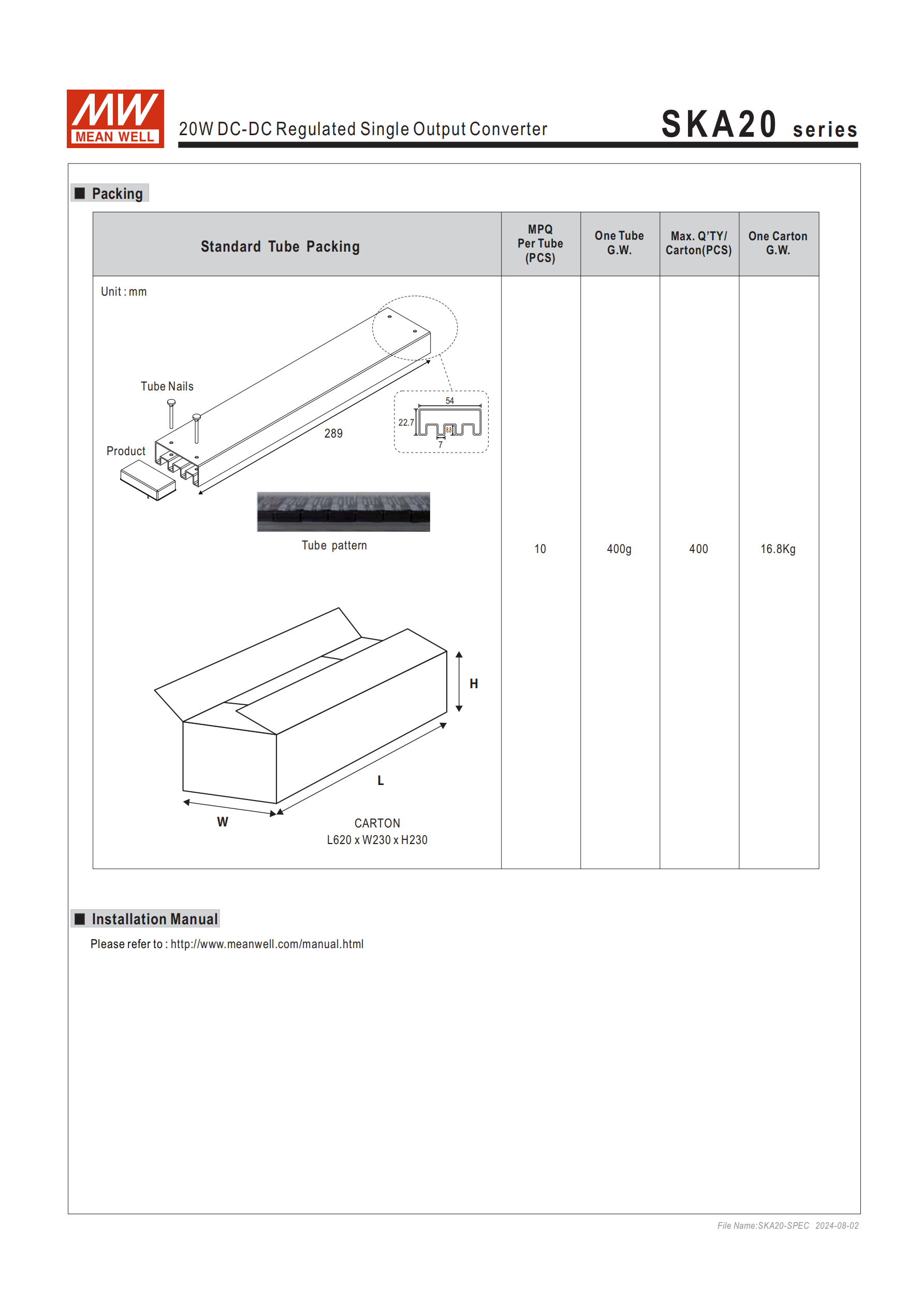

包裝規格：套管標準包裝，10 顆 / 管，40 管 / 箱（400 顆）；單管毛重400g，整箱毛重16.8Kg；外箱尺寸L620 x W230 x H230 mm。
八、測試與備注說明
常規參數測量環境：正常輸入、額定負載、25℃ 70%RH；
紋波和噪聲測量：12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ帶寬下測試；
線性調整率測量：額定負載下從低輸入電壓到高輸入電壓；
負載調整率測量：輸入電壓正常，負載從額定的10%~100% 變化；
過載 / 短路限制：該狀態下設備連續工作不可超過30 秒。
關鍵問題
SKA20 系列按輸入電壓分哪幾類，各自的電壓范圍是什么？該系列的核心輸出規格有哪些？答案：按輸入電壓分為 A、B、C 三類，A 類9 ~ 18VDC，B 類18 ~ 36VDC，C 類36 ~ 75VDC；核心輸出規格為 5V、12V、15V，三類輸入規格的輸出均涵蓋這三個電壓，且額定功率均為 20W。
SKA20 系列具備哪些保護功能，各保護功能的模式及恢復特性是什么？答案：具備過電流、短路、輸入 / 輸出過電壓三類保護功能；過電流和短路保護均為打嗝模式，異常條件移除后可自動恢復；輸入輸出過電壓保護為關斷輸出電壓模式，異常條件移除后同樣可自動恢復，且過載、短路狀態下設備連續工作不可超過 30 秒。
SKA20 系列的工作環境參數、核心認證及可靠性指標分別是什么？答案：工作溫度為 **-40 ~ +85℃，工作濕度20 ~ 90% RH**（無冷凝），耐振動為 10~500Hz/2G（XYZ 軸各 60 分鐘）；核心認證為 FCC、EAC、CE、UKCA；可靠性指標為 MTBF≥700Khrs（MIL-HDBK-217F，25℃），且完成 100% 滿載老化測試，提供 2 年保固。
