SKA15 系列為 9.9~15W DC-DC 穩壓?jiǎn)谓M輸出轉換器，具備2:1/4:1 寬范圍輸入、1500/3000VDC 可選輸入輸出隔離等核心特性，內置 EMI 濾波，支持短路 / 過負載打嗝模式保護且可自恢復，金屬外殼六面防護，經 FCC/EAC/CE/UKCA 認證，2 年保固；電氣規格分 A/B/C 三類輸入電壓段，輸出 3.3V/5V/12V/15V 多種規格，工作溫度 **-40~+71℃，MTBF≥300Khrs，尺寸為50.825.411.27mm**，自然冷卻且 100% 滿載老化，兼具低成本與高可靠性。
SKA15 系列為明緯推出的9.9~15W DC-DC 穩壓?jiǎn)谓M輸出轉換器，屬于全球交易品項，核心優勢為低成本、高可靠性，完成100% 滿載老化測試，通過FCC / EAC / CE / UKCA四大認證，提供2 年產品保固。
二、核心產品特性
輸入范圍：標配2:1 寬范圍輸入，可選4:1 寬范圍輸入；
隔離防護：基礎1500VDC 輸入 / 輸出隔離，可選3000VDC 輸入 / 輸出隔離；
電路設計：內置 EMI 濾波電路，搭配π 型濾波網絡，提升電磁兼容性；
結構與冷卻：金屬外殼 + 六面防護，采用自然冷卻方式，無需額外散熱配件；
保護體系：支持短路、過負載雙重保護，均為行業主流防護類型。

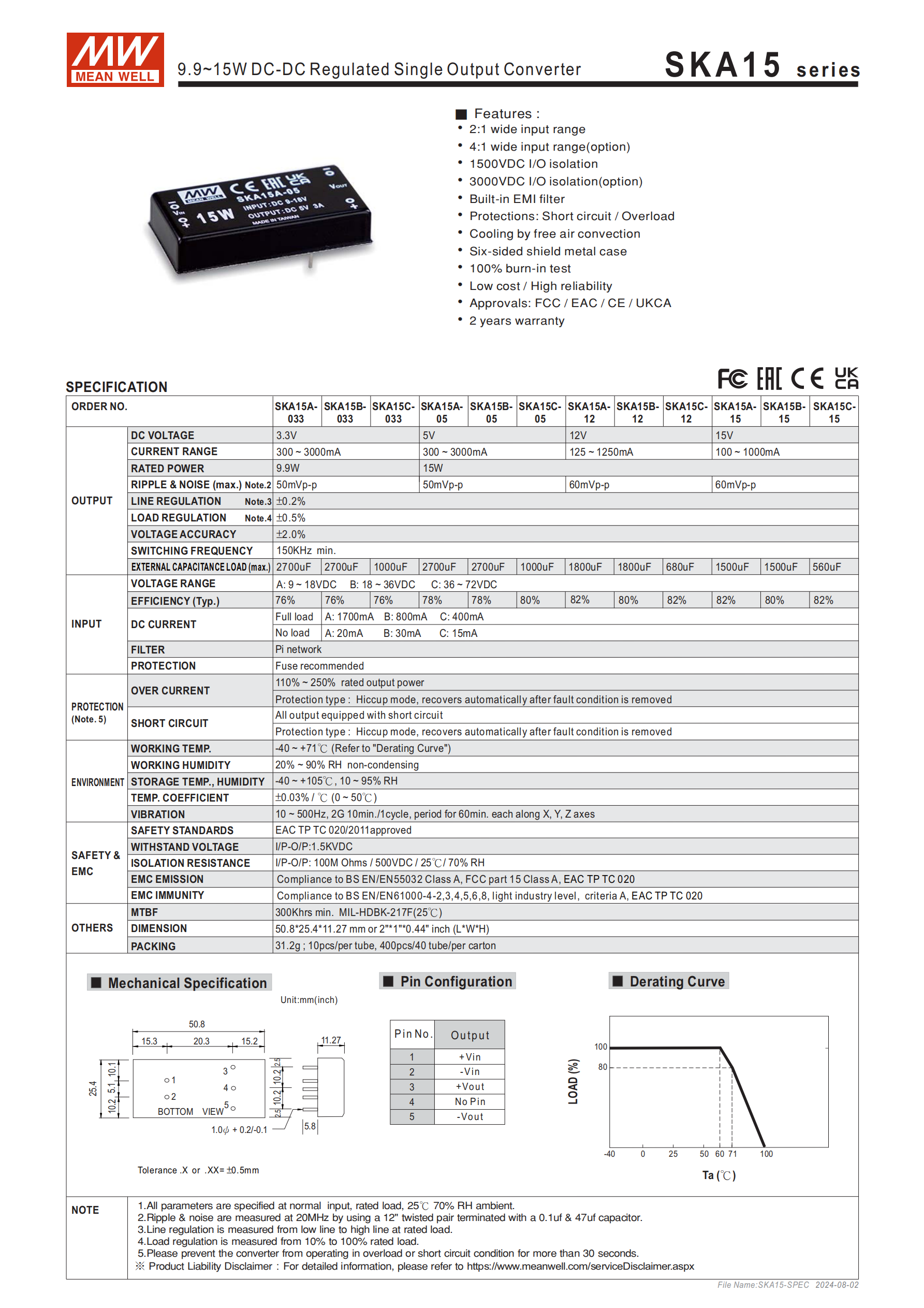

三、核心電氣規格
該系列分A、B、C 三類輸入電壓段，輸出涵蓋3.3V、5V、12V、15V四種直流電壓，額定功率為 9.9W 或 15W，關鍵電氣參數如下表：
| 核心參數 | 具體數值 / 規格 |
|---|---|
| 開關工作頻率 | 最小150KHz |
| 輸入電壓段 | A：9~18VDC；B：18~36VDC；C：36~72VDC |
| 輸出紋波與噪聲 | 最大 50mVp-p/60mVp-p（分規格） |
| 電壓精度 | ±0.2%/±0.5%/±2.0%（分規格） |
| 線性 / 負載調整率 | 按標準方法測量（額定負載低→高壓 / 負載 10%→100%） |
| 效率（Typ.） | 76%~82%（分規格，3.3V 規格 76%，12V/15V 部分規格達 82%） |
| 輸入直流電流 | 滿載分規格（A:1700mA/B:800mA/C:400mA），空載（B:30mA/C:15mA） |
| 推薦保險絲 | 額定輸出功率的110 ~ 250% |
四、保護功能詳情
保護類型：短路保護、過負載保護（備注 5）；
保護模式：均為打嗝模式，異常條件移除后可自動恢復，無需手動復位；
安全限制：過載和短路情況下的操作時間不可超過 30 秒，避免器件損壞。
五、環境與安規參數
（一）環境適應性
工作溫度：-40 ~ +71℃（需參考負載減額曲線）；
工作濕度：20 ~ 90% RH，無冷凝；
儲存溫濕度：-40 ~ +105℃，10 ~ 95% RH；
溫度系數：±0.03% /℃（0 ~ 50℃區間）；
耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘。
（二）安規與電磁兼容
安全規范：通過EAC TP TC 020/2011認證；
絕緣與耐壓：I/P-O/P 絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH，I/P-O/P 耐壓1.5KVDC；
電磁兼容發射：符合BS EN/EN55032 Class A、FCC part 15 Class A、EAC TP TC 020；
電磁兼容抗擾度：符合BS EN/EN61000-4-2,3,4,5,6,8、A 級輕工業標準、EAC TP TC 020；
平均無故障時間：MTBF ≥300Khrs（按 MIL-HDBK-217F 標準，25℃環境）。
六、物理尺寸與包裝
機構尺寸：50.825.411.27mm（換算英制 2"1"0.44"，LWH）；
單顆重量：31.2g；
腳位定義：引腳 1 為 + Vin，引腳 5 為 - Vin，含 + Vout、-Vout 引腳及無引腳位（No Pin）；

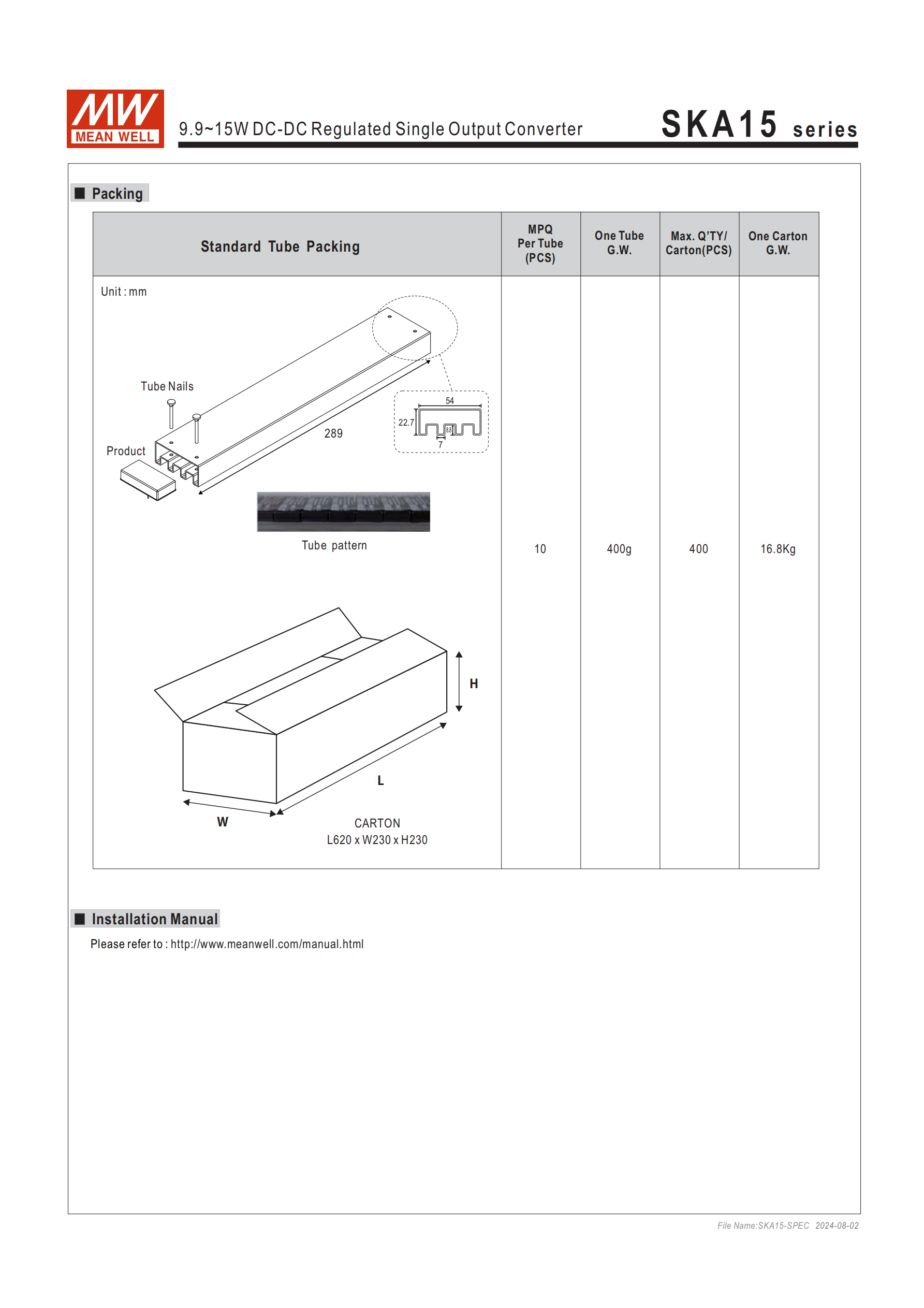

包裝規格：10 顆 / 管，400 顆 / 40 管 / 箱；外箱尺寸L620 x W230 x H230mm，整箱相關重量為 16.8Kg（套管樣式）。
七、測試與測量備注
所有規格參數默認在正常輸入、額定負載、25℃ 70% RH環境下量測，特殊參數測量要求：
紋波和噪聲：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下測量；
線性調整率：在額定負載下從低電壓到高電壓測量；
負載調整率：從 ** 額定負載的 10%~100%** 區間測量。
關鍵問題
問題 1（產品選型與輸入適配）：SKA15 系列按輸入電壓分哪幾類，各自的電壓范圍是什么，輸出有哪些電壓規格？
答案：SKA15 系列按輸入電壓分為 A、B、C 三類，A 類為 9~18VDC，B 類為 18~36VDC，C 類為 36~72VDC；輸出直流電壓規格包含 3.3V、5V、12V、15V 四種，對應額定功率為 9.9W 或 15W。
問題 2（產品保護與使用安全）：SKA15 系列的保護功能有哪些，保護模式是什么，使用中需注意的安全限制是什么？
答案：該系列支持短路保護和過負載保護兩大功能；兩種保護均采用打嗝模式，異常條件移除后可自動恢復；使用中需注意，過載和短路情況下的操作時間不可超過 30 秒，防止器件損壞。
問題 3（環境與可靠性）：SKA15 系列的工作溫度范圍是多少，平均無故障時間（MTBF）的指標是多少，對應的測試標準和環境是什么？
答案：SKA15 系列的工作溫度范圍為 **-40 ~ +71℃（需參考負載減額曲線）；MTBF≥300Khrs，該指標按MIL-HDBK-217F** 標準測試，測試環境為 25℃常溫。
