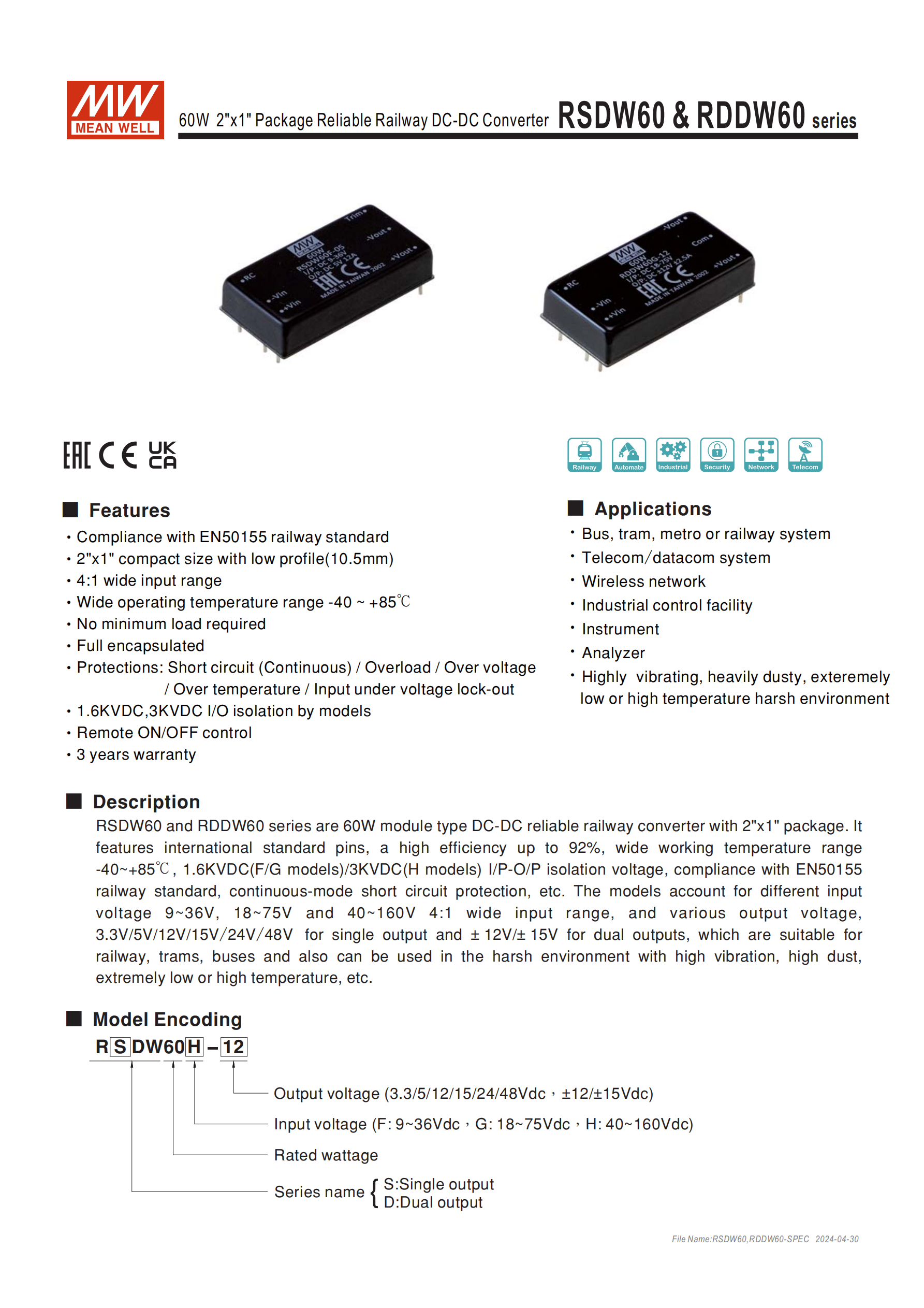

RSDW60/RDDW60 系列是明緯推出的60W鐵路用 DC-DC 轉換器，采用2"x1" 窄面低高度 DIP 封裝，符合EN50155 鐵路標準，具備4:1 寬輸入范圍（F:9~36Vdc、G:18~75Vdc、H:40~160Vdc），工作溫度覆蓋 **-40~+85℃，輸入輸出隔離電壓達1.6KVDC (F/G 型)/3KVDC (H 型)，效率最高92%，支持單 / 雙組輸出（3.3/5/12/15/24/48Vdc±12/±15Vdc），擁有短路、過負載等多重自動恢復保護，配備遙控開 / 關、±10% 輸出電壓微調功能，自然風冷散熱，適用于鐵路、工業控制等惡劣環境，提供3 年保固 **，MTBF 達205Khrs。
RSDW60/RDDW60 系列是明緯研發的60W模塊型 DC-DC 轉換器，專為鐵路場景設計，同時適配工業控制等惡劣環境，核心標識為S (單組輸出)/D (雙組輸出)，采用2"x1"(50.825.410.5mm)窄面低高度 DIP 封裝，金屬外殼材質（F/G 型重 37.6g、H 型重 45g），為封閉型設計，無需最小負載，自然風冷散熱，提供3 年保固，MTBF 達205Khrs（MIL-HDBK-217F@25℃）。
二、核心認證與標準
鐵路標準：符合EN50155/IEC60571，包含 EN61373（沖擊與振動）、EN50121-3-2（EMC）
安全規范：通過EAC TP TC 020/2011（48Vin/110Vin 機型額外符合 EAC TP TC 004）
EMC 標準：符合BS EN/EN55032，可通過外部組件實現 Class A/B 等級
電磁抗擾：符合 BS EN/EN61000-4-2/3/4/5/6（ESD、輻射抗擾、EFT / 浪涌等）
三、關鍵電氣規格
1. 輸入輸出核心參數

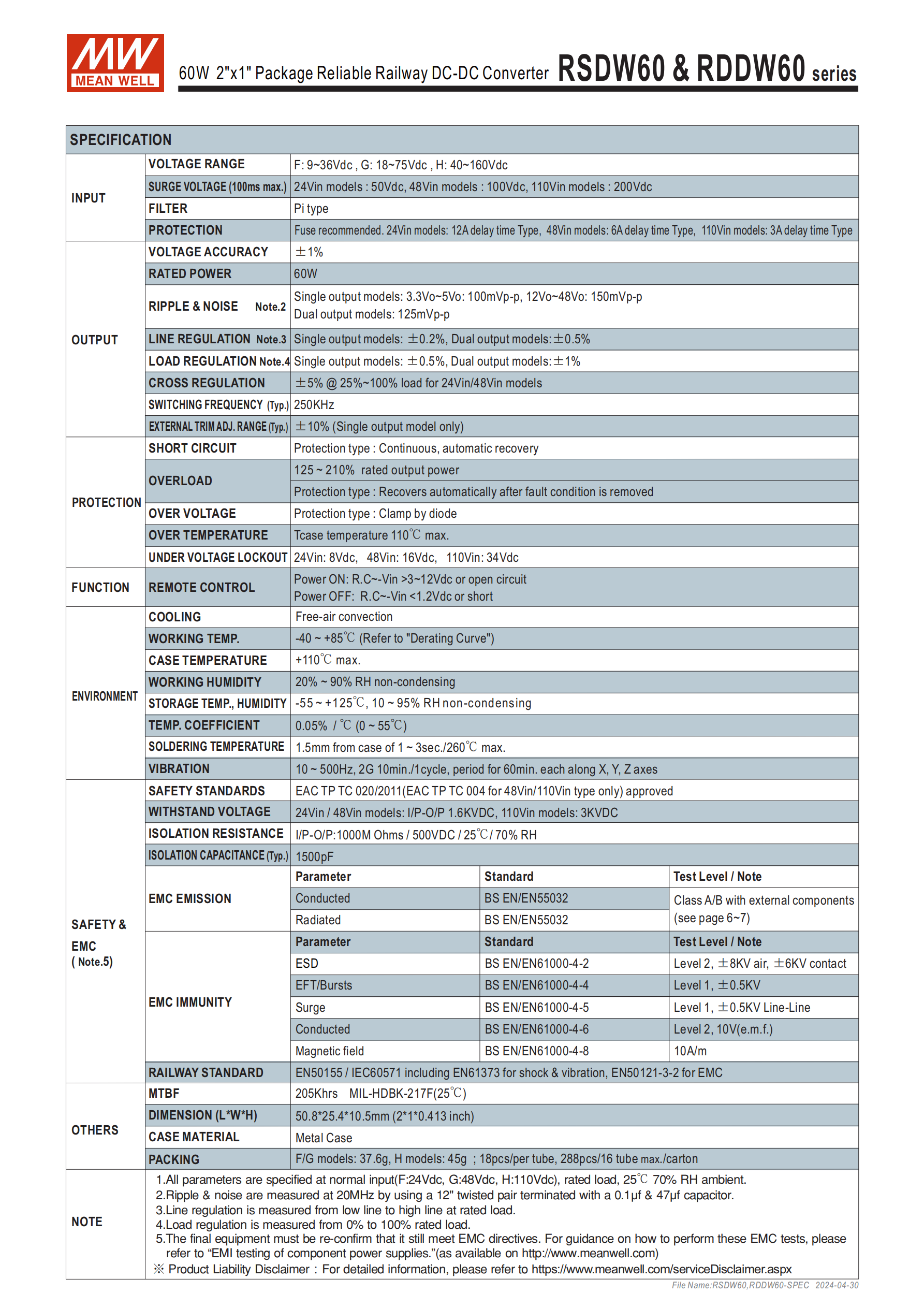

| 分類 | 具體規格 |
|---|---|
| 輸入范圍 | 4:1 寬輸入，F(xiàn) 型：9~36Vdc（正常 24V）；G 型：18~75Vdc（正常 48V）；H 型：40~160Vdc（正常 110V） |
| 輸出規格 | 單組：3.3/5/12/15/24/48Vdc；雙組：±12/±15Vdc |
| 隔離參數 | 耐壓：1.6KVDC (F/G)、3KVDC (H)；絕緣阻抗：1000MΩ/500VDC/25℃/70% RH；絕緣容抗：1500pF (Typ.) |
| 效率 | 典型值 88.5%~92%，15V/24V 單組機型最高92% |
| 開關頻率 | 250KHz(Typ.) |
| 電壓精度 | 整體 ±1%；線性調整率：?jiǎn)谓M ±0.2%、雙組 ±0.5%；負載調整率：?jiǎn)谓M ±0.5%、雙組 ±1% |
| 紋波噪聲 | 單組 3.3/5V：100mVp-p；單組 12~48V：150mVp-p；雙組：125mVp-p |
2. 輸出電流與電容負載（典型值）

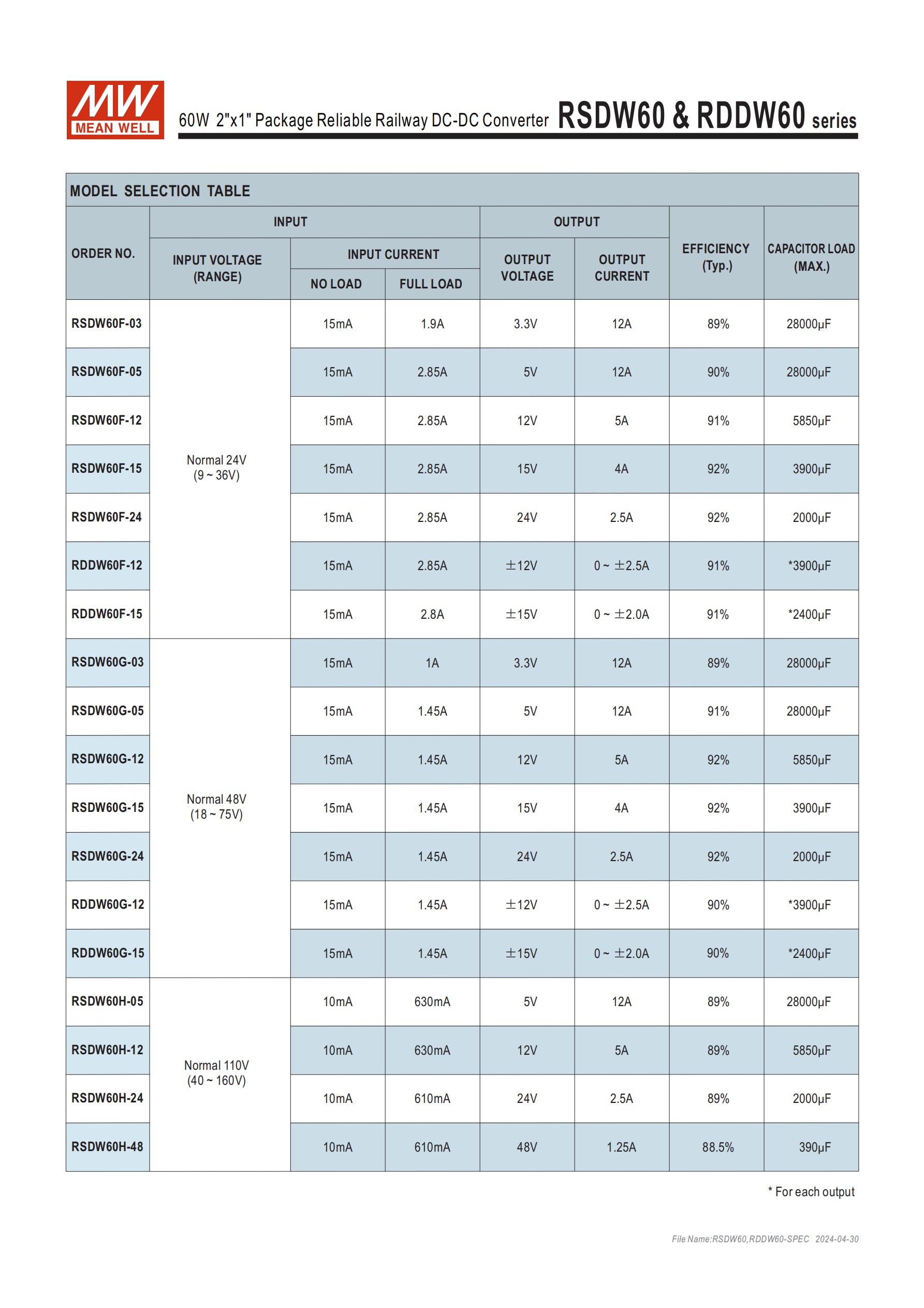

| 機型類型 | 輸出電壓 | 最大輸出電流 | 最大電容負載 |
|---|---|---|---|
| F/G 型 | 3.3V | 12A | 28000μF |
| F/G 型 | 5V | 12A | 28000μF |
| F/G 型 | 12V | 5A | 5850μF |
| F/G 型 | 15V | 4A | 3900μF |
| F/G 型 | 24V | 2.5A | 2000μF |
| H 型 | 48V | 1.25A | 390μF |
| 雙組型 | ±12V | 0~±2.5A | 3900μF (每路) |
| 雙組型 | ±15V | 0~±2.0A | 2400μF (每路) |
四、核心功能
多重保護功能（故障移除后均自動恢復）
短路保護：連續保護模式
過負載保護：125~210% 額定輸出功率
過電壓保護：二極管鉗位模式（24Vin:50Vdc、48Vin:100Vdc、110Vin:200Vdc）
過溫度保護：機殼最高 **+110℃**
輸入欠壓鎖定：24Vin:8Vdc、48Vin:16Vdc、110Vin:34Vdc
控制與調整功能
遙控開 / 關：開啟→RC≥3~12Vdc 或開路；關斷→RC<1.2Vdc 或短路
外部電壓微調：±10% 調整范圍（僅單組輸出機型），支持電壓上升（Rtrim-up）/ 下降（Rtrim-down），提供專用計算公式和電阻參數表
濾波設計：內置 Pi 型濾波，可通過外部組件優化 EMC 性能
五、環境參數
工作溫度：-40~+85℃（需參考負載減額曲線，溫度升高負載需相應降低）
儲存溫濕度：-55~+125℃，10~95% RH無冷凝
工作濕度：20~90% RH無冷凝
耐振動：10~500Hz，2G 振動強度，X/Y/Z 三軸各測試 60 分鐘（10 分鐘 / 周期）
焊接溫度：距離機殼 1.5mm 處，持續 1~3 秒，最高260℃
溫度系數：0.05%/℃（0~55℃）
六、應用場景
鐵路交通：巴士、有軌電車、地鐵等鐵路系統
通信領域：電信 / 數據通信系統、無線網絡
工業控制：工業控制設備、精密儀器、分析儀
特殊環境：高振動、多塵、異常低溫 / 高溫的惡劣工況環境
七、選型與配套
保險絲推薦：24Vin 機型→12A 慢熔型；48Vin 機型→6A 慢熔型；110Vin 機型→3A 慢熔型
EMC 外部組件：F/G 型實現 Class B 需增加電容、電感；H 型實現 Class A/B 需增加更多濾波組件（電容、電感、磁珠等）
引腳定義：共 6 引腳，單 / 雙組輸出機型引腳功能略有差異（1/2 腳 + Vin/-Vin、3 腳遙控開 / 關、4 腳 + Vout、5 腳公共端、6 腳 Trim/-Vout）
包裝規格：套管標準包裝，18pcs / 管，288pcs / 箱；F/G 型每管毛重 730g、每箱 12.5Kg；H 型每管毛重 910g、每箱 15Kg
八、物理與安裝
尺寸：50.825.410.5mm（210.413inch），尺寸誤差 ±0.35mm，引腳誤差 1±0.1mm
