RSDW40&RD DW40 40W、2"x1" 封裝鐵路專用 DC-DC 轉換器

 提示：點擊圖片可以放大

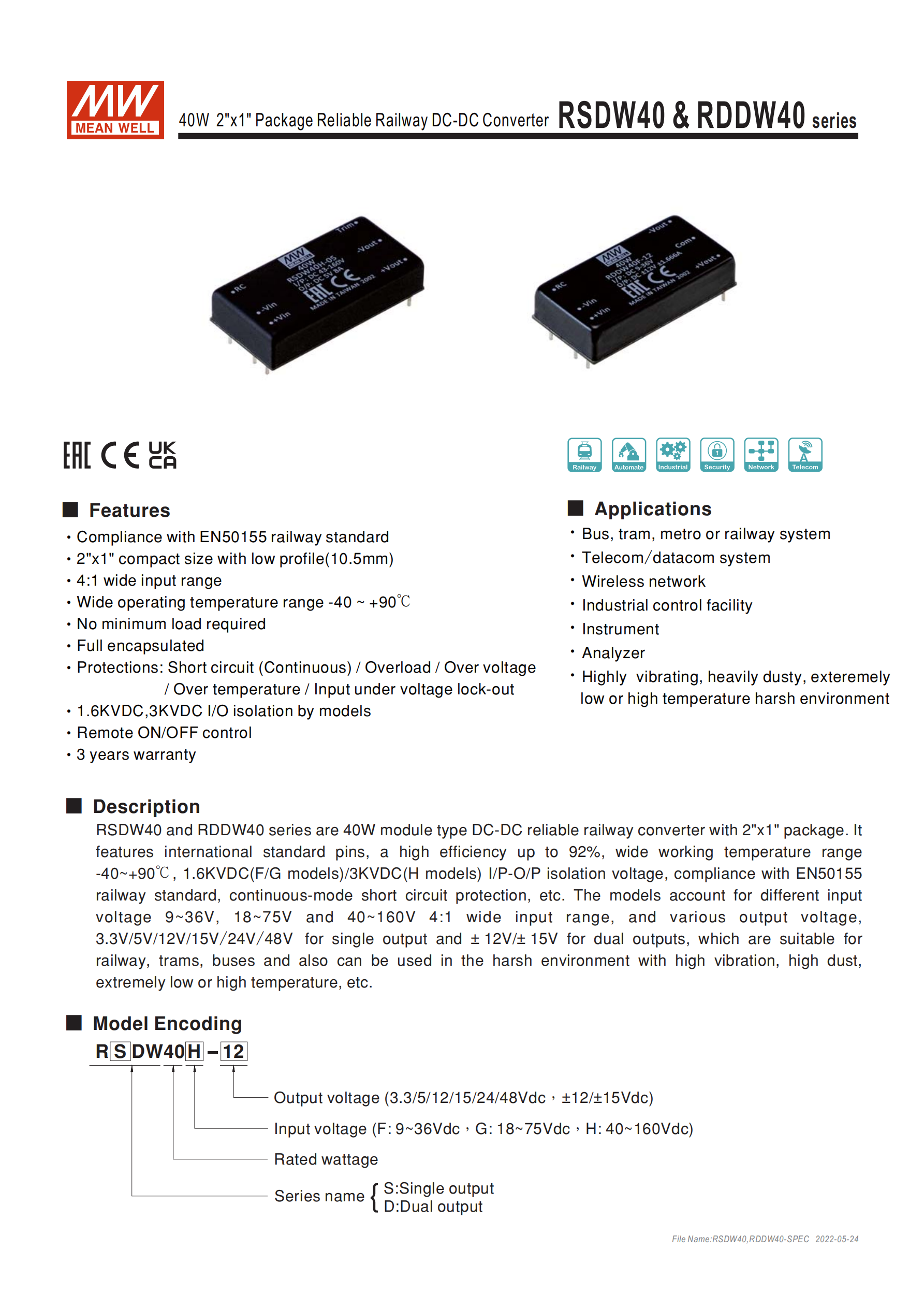

RSDW40&RD DW40 系列是明緯推出的40W、2"x1" 封裝鐵路專用 DC-DC 轉換器，符合EN50155 鐵路標準，具備4:1 寬輸入范圍（F:9~36Vdc、G:18~75Vdc、H:40~160Vdc）、-40~+90℃寬工作溫度，輸入輸出隔離達1.6KVDC (F/G 型)/3KVDC (H 型)，效率最高92%，擁有短路、過負載等多重保護且無需最小負載，支持遙控開 / 關和 ±10% 外部輸出電壓調整（單組），分單組（RSDW40）和雙組（RDDW40）輸出，適配鐵路、工業控制等惡劣環境，提供3 年保固。

RSDW40&RD DW40 系列是明緯研發的40W模塊型 DC-DC 轉換器，專為鐵路及惡劣工業環境設計，采用2"x1"（50.825.410.5mm）窄面低高度金屬外殼封裝，分RSDW40 單組輸出和RDDW40 雙組輸出兩大類型，符合EN50155 鐵路標準，通過 EAC 相關認證，提供3 年保固，MTBF 達779Khrs（MIL-HDBK-217F，25℃），是高可靠性的電源轉換產品。

二、核心關鍵特性

  1. 寬范圍適配：4:1 寬輸入電壓范圍（F 型 9~36Vdc、G 型 18~75Vdc、H 型 40~160Vdc），-40~+90℃寬工作溫度，機殼最高耐受 **+110℃**，無需最小負載即可穩定工作；

  2. 高隔離與效率：輸入輸出隔離電壓1.6KVDC (F/G 型)/3KVDC (H 型)，絕緣阻抗≥1000MΩ/500VDC，轉換效率最高92%，開關工作頻率250KHz（典型值）；

  3. 全方面保護：具備連續短路保護（自動恢復）、125~210% 額定功率過負載保護（自動恢復）、過電壓（二極管鉗位）、過溫度、輸入欠壓鎖定多重保護；

  4. 靈活功能：支持遙控開 / 關（開啟 RC>3~12Vdc，關斷 RC<1.2Vdc），單組輸出機型支持 **±10% 外部輸出電壓調整 **，雙組輸出機型無此功能；

  5. 環境適配：封閉型設計，耐振動（10~500Hz，2G，X/Y/Z 軸各 60 分鐘），適配高振動、多塵、高低溫等惡劣環境，冷卻方式為自然風冷。

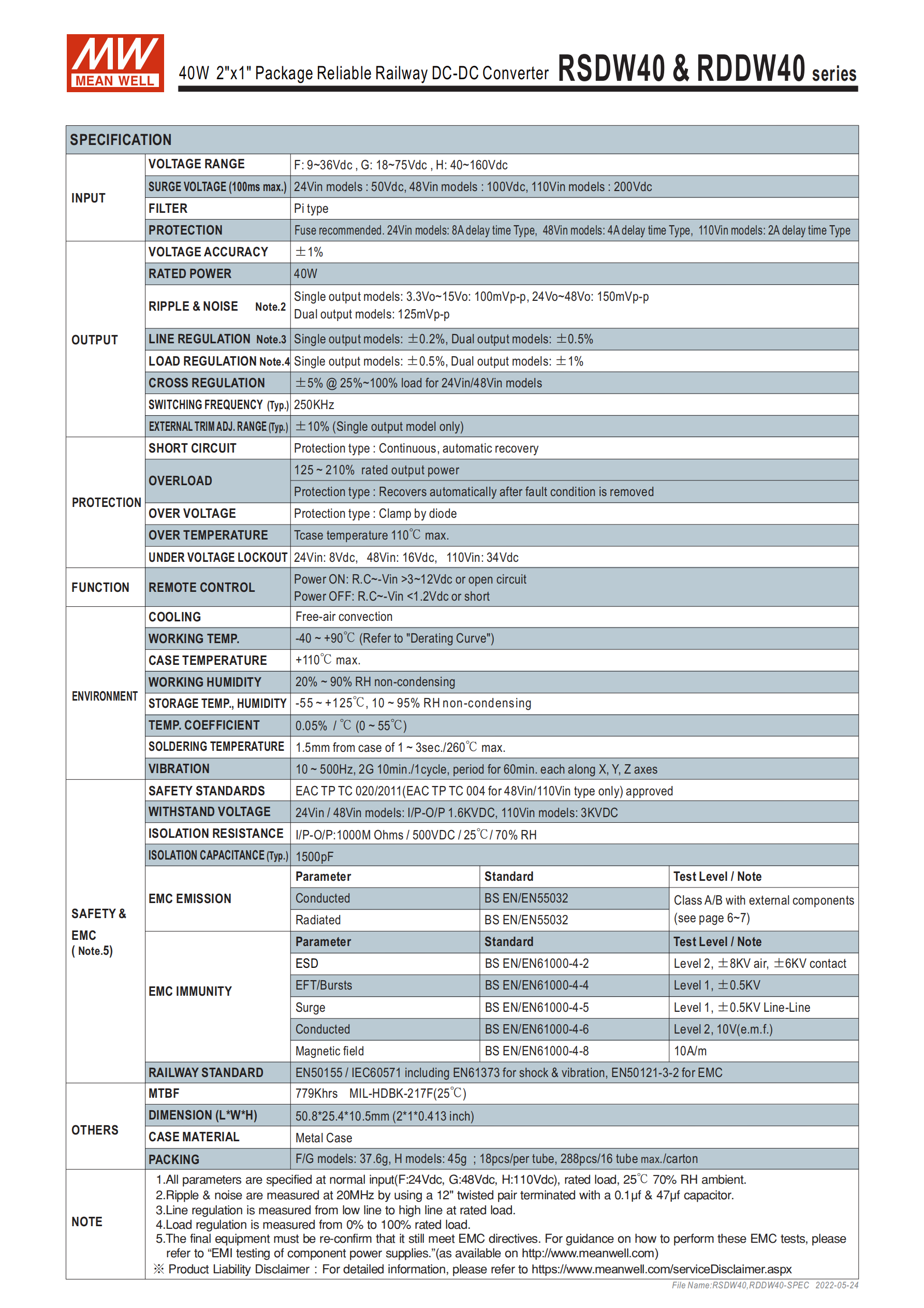

三、電氣核心規格


項目單組輸出規格雙組輸出規格通用規格
電壓精度±1%±1%-
線性調整率±0.2%±0.5%-
負載調整率±0.5%±1%-
紋波與噪聲3.3~15V:100mVp-p24~48V:150mVp-p125mVp-p20MHz 帶寬測量
欠壓鎖定值24Vin:8Vdc48Vin:16Vdc110Vin:34Vdc同單組-
浪涌電壓（100ms）24Vin:50Vdc48Vin:100Vdc110Vin:200Vdc同單組-
外部輸出調整±10%（支持）不支持需外接調整電阻
保險絲推薦24Vin:8A 慢熔48Vin:4A 慢熔110Vin:2A 慢熔同單組-

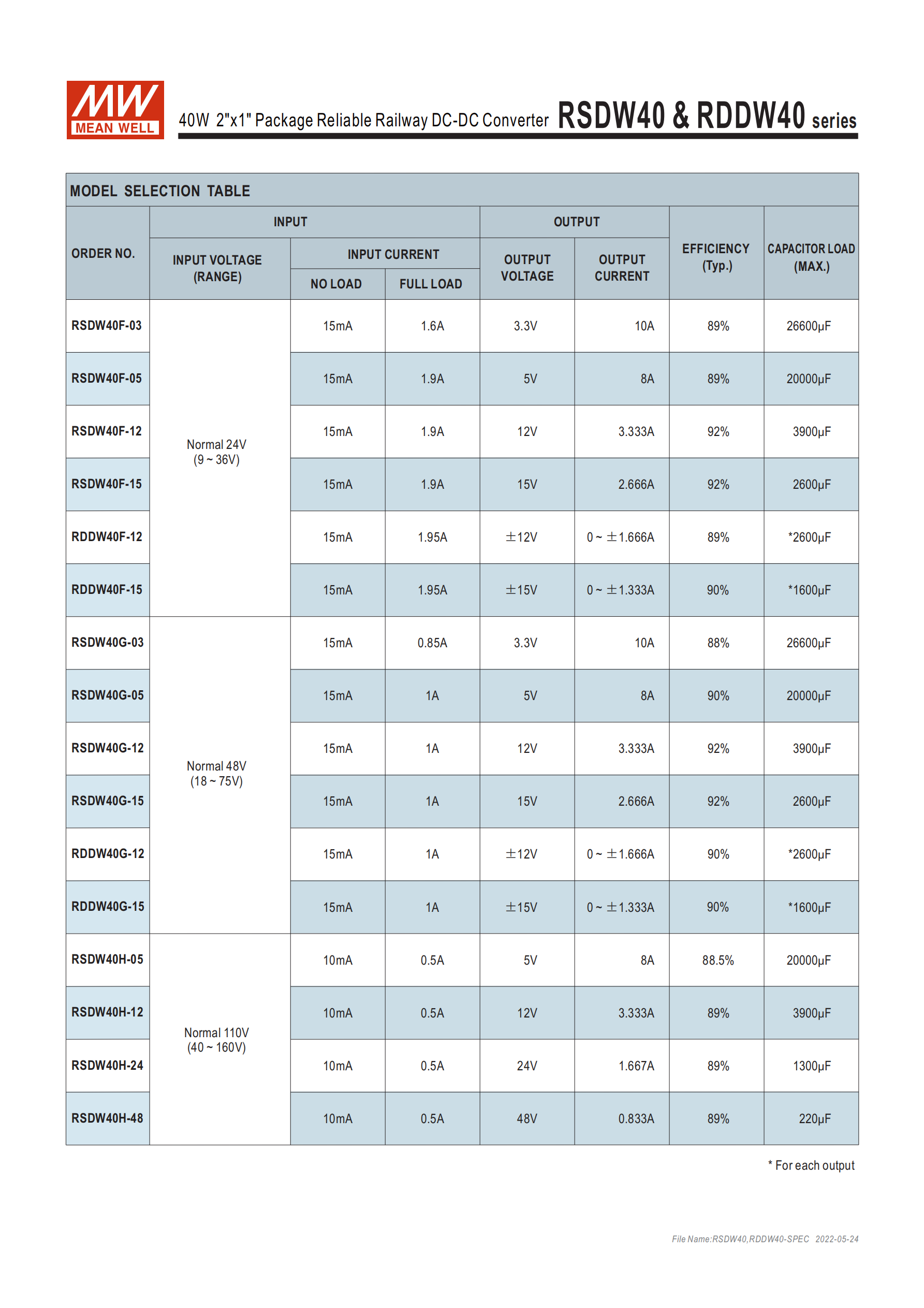

四、選型與輸出參數

該系列按輸入電壓分 F/G/H 三型，輸出涵蓋單組 3.3/5/12/15/24/48Vdc、雙組 ±12/±15Vdc，核心選型參數如下（典型值）：


機型系列輸入電壓范圍空載輸入電流滿載輸入電流核心輸出規格最高效率最大電容負載
RSDW40F9~36Vdc15mA1.6~1.9A3.3/5/12/15V 單組92%26600μF
RDDW40F9~36Vdc15mA1.95A±12/±15V 雙組90%2600μF（每路）
RSDW40G18~75Vdc15mA0.85~1A3.3/5/12/15V 單組92%26600μF
RDDW40G18~75Vdc15mA1A±12/±15V 雙組90%2600μF（每路）
RSDW40H40~160Vdc10mA0.5A5/12/24/48V 單組89%20000μF

五、引腳定義

6 引腳設計，單 / 雙組輸出機型引腳功能部分不同，具體如下：


引腳編號RSDW40（單組輸出）RDDW40（雙組輸出）
1+Vin+Vin
2-Vin-Vin
3遙控開 / 關遙控開 / 關
4+Vout+Vout
5-VoutCommon
6Trim（電壓調整）-Vout

六、EMC 與配套電路

  1. F/G 型（9~36V/18~75V）：無外部元件可滿足BS EN/EN55032 輻射 Class A，需外接電容、電感（如 10μF 電容、1.5μH 電感）可滿足Class B；

  2. H 型（40~160V）：需外接 68μH 電感、4700pF 電容等元件滿足Class A，滿足Class B需額外增加 2.2mH 電感、0.68μF 電容等更多外部元件；

  3. 電磁兼容抗擾度滿足 BS EN/EN61000 系列標準，ESD 達 Level 2（±8KV 空氣 /±6KV 傳導）。

七、物理與包裝信息

  1. 產品重量：F/G 型37.6g / 個，H 型45g / 個；

  2. 焊接要求：距離機殼 1.5mm 處，**260℃** 持續 1~3 秒；

  3. 包裝規格：18pcs / 套管，288pcs/16 管 / 箱；F/G 型每管毛重 730g、每箱 12.5Kg；H 型每管毛重 910g、每箱 15Kg；

  4. 儲存環境：-55~+125℃，10~95% RH（無冷凝）；工作濕度 20~90% RH（無冷凝）。

八、應用場景

  1. 鐵路交通：巴士、有軌電車、地鐵等鐵路系統；

  2. 通信領域：電信 / 數據通信系統、無線網絡；

  3. 工業控制：工業控制設備、各類儀器、分析儀；

  4. 特殊環境：高振動、多塵、異常低溫 / 高溫的惡劣工作環境。

關鍵問題

問題 1（選型與適配）：RSDW40&RD DW40 系列按輸入電壓分哪幾類？各自適配的標稱輸入電壓和范圍是什么？

答案：按輸入電壓分為 F、G、H 三型，F(xiàn) 型標稱 24Vdc，輸入范圍9~36Vdc；G 型標稱 48Vdc，輸入范圍18~75Vdc；H 型標稱 110Vdc，輸入范圍40~160Vdc，三者均為 4:1 寬輸入范圍。

問題 2（功能與操作）：該系列單組輸出機型如何進行外部輸出電壓調整？調整范圍和核心計算依據是什么？

答案：?jiǎn)谓M輸出機型支持 **±10%外部輸出電壓調整，需通過在 Trim 引腳與 - Vo（上調）、Trim 引腳與 + Vo（下調）之間外接調整電阻實現；核心計算需依據產品指定的Vref（參考電壓）**、R1/R2/R3（內置固定電阻），通過專用公式計算出 Rtrim-up（上調電阻）、Rtrim-down（下調電阻）的阻值，不同型號的 Vref 和 R1/R2/R3 參數不同。

問題 3（可靠性與保護）：RSDW40&RD DW40 系列具備哪些保護功能？各保護功能的核心實現方式或閾值是什么？

答案：具備五大保護功能，1.短路保護：連續保護模式，故障移除后自動恢復；2.過負載保護：閾值為125~210% 額定輸出功率，故障移除后自動恢復；3.過電壓保護：采用二極管鉗位模式實現；4.過溫度保護：當外殼溫度達到 **+110℃** 時觸發；5.輸入欠壓鎖定：24Vin 機型 8Vdc、48Vin 機型 16Vdc、110Vin 機型 34Vdc 時觸發欠壓鎖定。
