RSDW20UW&RDDW20UW 系列是明緯推出的20W、2"x1" 封裝鐵路專用 DC-DC 轉換器，具備8.5~160Vdc 超寬輸入范圍，符合EN50155 鐵路標準，工作溫度覆蓋 **-40~+95℃，輸入輸出隔離3KVAC**，擁有短路、過負載等多重保護且無需最小負載，分單 / 雙組輸出多款機型，效率最高達89%，適配鐵路、工業控制等惡劣環境，還支持遙控開 / 關和 **-20%~+15%** 的外部輸出電壓調整，提供 3 年保固。
RSDW20UW&RDDW20UW 系列是明緯研發的20W模塊型 DC-DC 轉換器，主打鐵路應用場景，采用2"x1" 工業標準 DIP 封裝，為封閉型設計，適配高振動、多塵、高低溫等惡劣環境，同時可拓展至通信、工業控制等領域，提供3 年保固，是具備高可靠性的寬輸入范圍電源模塊。
二、核心特性
標準與認證：符合EN50155 鐵路標準（含 EN61373 沖擊振動、EN50121-3-2 電磁兼容），通過UL62368-1、EAC TP TC 004 安規認證；
超寬輸入與隔離：輸入電壓范圍8.5~160Vdc（18:1），浪涌電壓支持200Vdc（最長 100ms），輸入 / 輸出隔離電壓3KVAC，絕緣阻抗 100MΩ/500VDC（25℃/70% RH）；
環境適配性：工作溫度 **-40~+95℃**（機殼最高 + 105℃，+110℃熱關斷），儲存溫度 - 55~+125℃，工作濕度 20~90% RH 無冷凝，工作海拔高達 5000 米（海拔超 2000 米需按比例降額），耐振動 10~500Hz/2G（X/Y/Z 軸各 60 分鐘）；
實用功能：無需最小負載，支持遙控開 / 關（開啟：>4.0~160Vdc 或開路；關斷：<1.2Vdc 或短路），自然風冷散熱；
多重保護：連續短路保護（自動恢復）、110~180% 額定功率過負載保護（自動恢復）、二極管鉗位過電壓保護、輸入欠壓鎖定（啟動 9Vdc，關斷 8Vdc）。
三、機型選型與關鍵參數
該系列分 ** 單組輸出（RSDW20UW）和雙組輸出（RDDW20UW）** 兩大類別，各機型輸入均為 8.5~160Vdc，核心參數如下表：

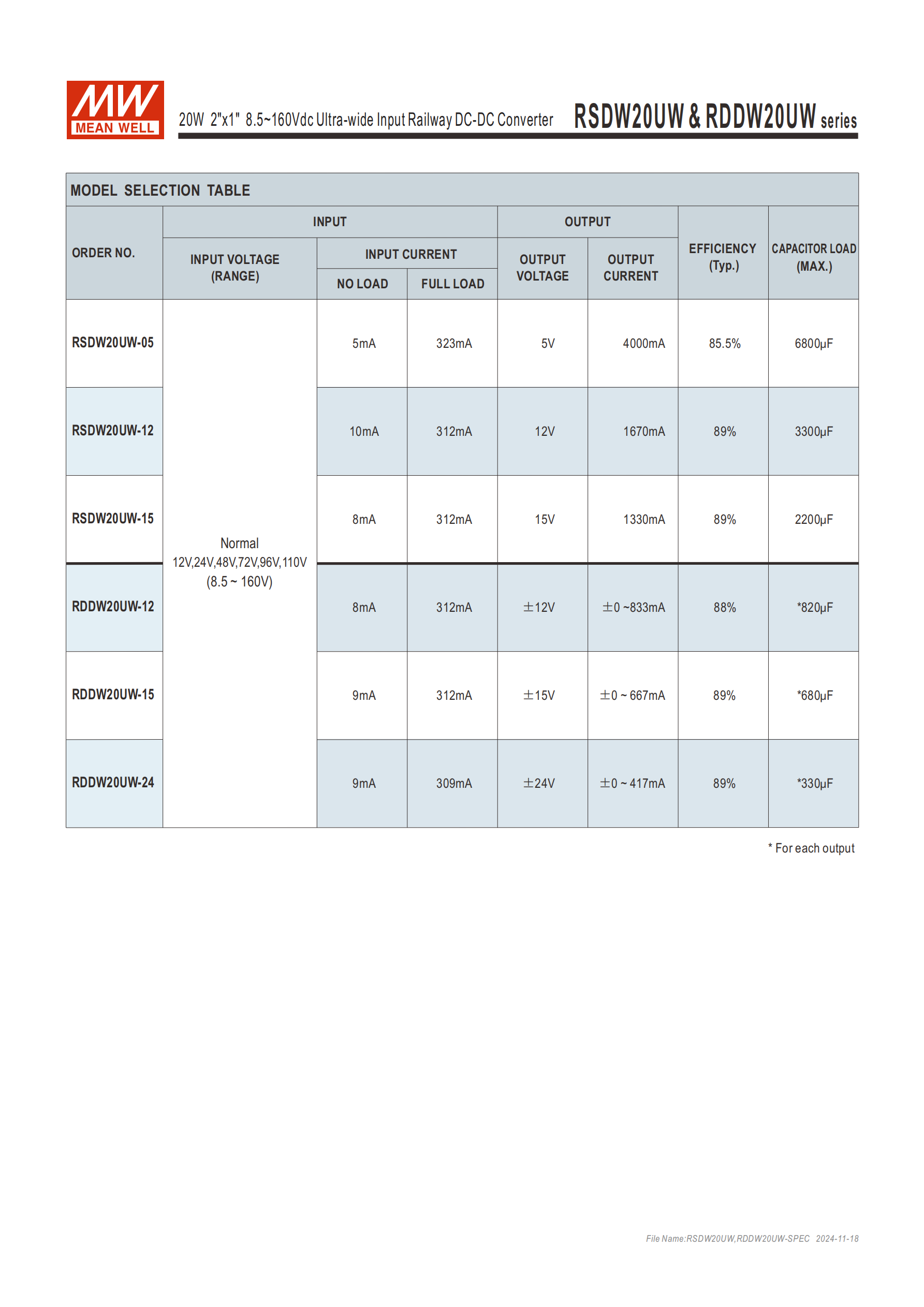

| 機型型號 | 輸出電壓 | 輸出電流 | 典型效率 | 最大電容負載 | 空載輸入電流 | 滿載輸入電流 |
|---|---|---|---|---|---|---|
| RSDW20UW-05 | 5V | 4000mA | 85.5% | 6800μF | 5mA | 323mA |
| RSDW20UW-12 | 12V | 1670mA | 89% | 3300μF | 10mA | 312mA |
| RSDW20UW-15 | 15V | 1330mA | 89% | 2200μF | 8mA | 312mA |
| RDDW20UW-12 | ±12V | ±0~833mA | 88% | 820μF（每路） | 8mA | 312mA |
| RDDW20UW-15 | ±15V | ±0~667mA | 89% | 680μF（每路） | 9mA | 312mA |
| RDDW20UW-24 | ±24V | ±0~417mA | 89% | 330μF（每路） | 9mA | 309mA |
四、詳細電氣規格

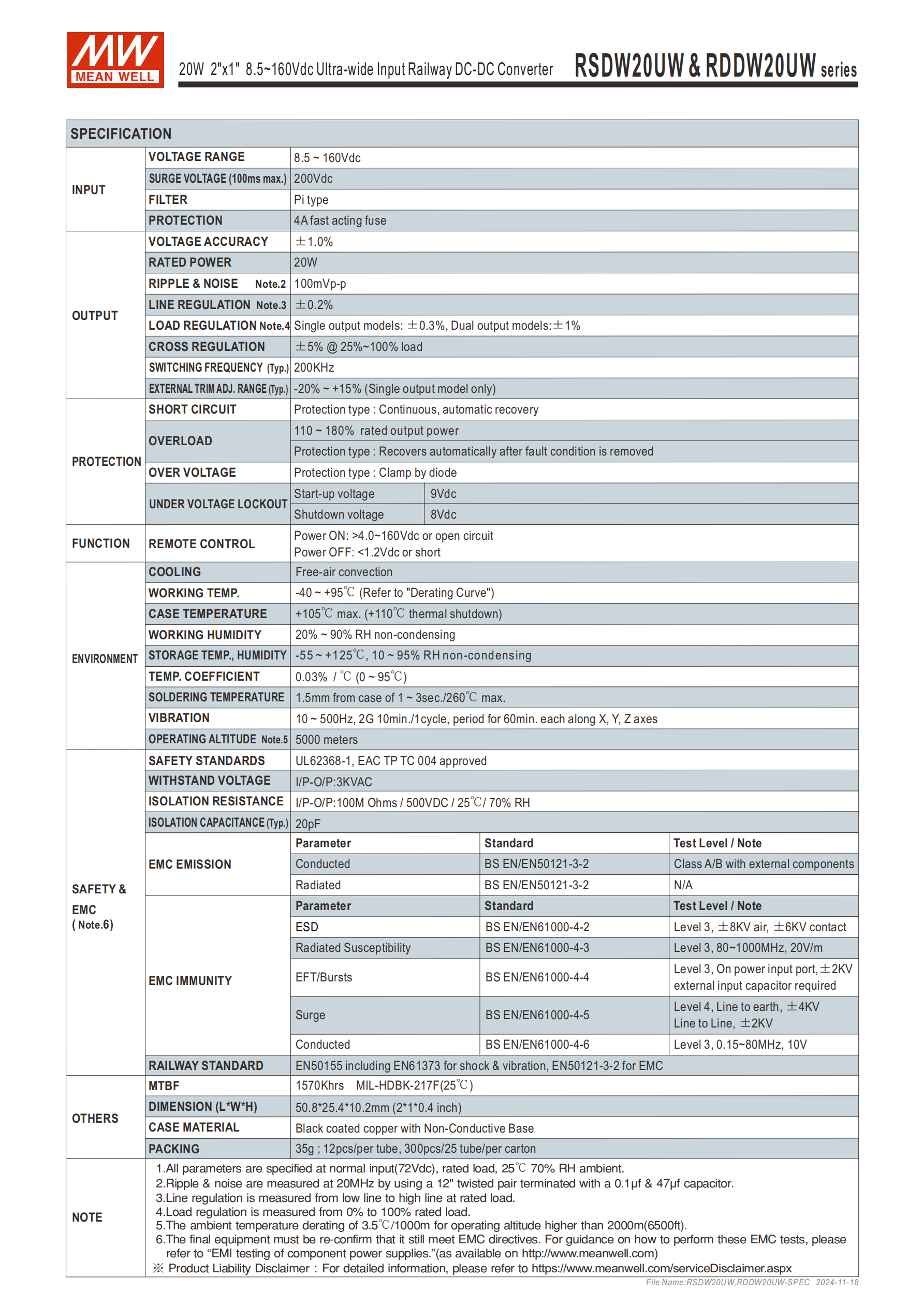

輸出核心指標：額定功率20W，電壓精度 **±1.0%，紋波與噪聲100mVp-p**，開關工作頻率200KHz，溫度系數 0.03%/℃（0~95℃）；
調整率：線性調整率 **±0.2%；負載調整率單組機型±0.3%、雙組機型±1%**；交越調整率 ±5%（25%~100% 負載）；
外部電壓調整：僅單組輸出機型支持，調整范圍 **-20%~+15%**，需通過在調整引腳與 ±Vo 間連接電阻實現，文檔提供專用計算公式與典型電阻值表；
可靠性：MTBF（平均無故障時間）1570Khrs（25℃，MIL-HDBK-217F 標準）。
五、物理與封裝信息
尺寸：50.825.410.2mm（210.4inch），尺寸誤差 x.x±0.5mm、x.xx±0.25mm，引腳誤差 0.5±0.05mm；
材質：機殼為黑色涂層銅 + 非導電底座；
包裝：?jiǎn)晤w重量 35g，標準套管包裝為12 顆 / 管，整箱 300 顆（25 管 / 箱），外箱尺寸 L390.9xW284.8xH175.7mm；
焊接要求：距離機殼 1.5mm 處焊接，持續 1~3 秒，最高溫度260℃。
六、引腳定義
單 / 雙組輸出機型引腳編號 1、2、6 功能一致，其余引腳區分設計，如下表：
| 引腳編號 | RSDW20UW（單組輸出） | RDDW20UW（雙組輸出） |
|---|---|---|
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 3 | +Vout | +Vout |
| 4 | Trim（調整） | -Vout |
| 5 | -Vout | Common（公共端） |
| 6 | Remote ON/OFF（遙控） | Remote ON/OFF（遙控） |
七、電磁兼容（EMC）
發射標準：傳導輻射符合 BS EN/EN50121-3-2（Class A/B，需附加外部組件）；
抗擾度標準：ESD（±8KV 空氣 /±6KV 傳導，Level3）、輻射抗擾（80~1000MHz/20V/m，Level3）、EFT/Bursts（±2KV 輸入端，Level3）、浪涌（線 - 線 ±4KV/±2KV，Level4）等，均符合對應 EN61000 系列標準；
EMC 參考線路：文檔提供適配 BS EN/EN55032 Class B 的電容、電感型號，如 C1-C3 為 1uF/250V 1812 陶瓷電容，L1 為 1.4mH ACME 電感等。
八、應用場景
鐵路交通：巴士、有軌電車、地鐵等鐵路系統；
通信領域：電信 / 數據通信系統、無線網絡；
工業設備：工業控制設備、儀器、分析儀；
特殊環境：高振動、多塵、異常低溫 / 高溫的惡劣工作環境。
九、其他配套
提供輸出降額 VS 輸入電壓降額曲線，海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m降額，有風扇機型按5℃/1000m降額；
電磁兼容測試需結合終端設備確認，可參考官網 “組件電源的 EM 測試” 指導。
關鍵問題
問題 1（產品適配性）：該系列轉換器的核心環境適配能力如何，適用于哪些特殊場景？
答案：核心環境適配能力突出，工作溫度覆蓋 **-40~+95℃，工作海拔高達5000 米 **（超 2000 米可按標準降額），耐 10~500Hz/2G 的振動沖擊，且為封閉型設計；適配場景包括鐵路系統（巴士、有軌電車、地鐵）、電信 / 數據通信、無線網絡，以及高振動、多塵、高低溫的工業控制、儀器分析等惡劣環境。
問題 2（電氣功能）：該系列單組和雙組輸出機型的核心功能差異是什么，電壓調整功能有何限制？
答案：核心功能差異在于輸出形式和負載調整率，單組機型為單路固定電壓輸出（5/12/15V），負載調整率 **±0.3%；雙組機型為雙路對稱電壓輸出（±12/±15/±24V），負載調整率±1%，且最大電容負載為每路單獨標注。電壓調整功能僅單組輸出機型支持 **，可實現 **-20%~+15%** 的外部輸出電壓調整，雙組機型無此調整功能。
問題 3（可靠性與保護）：該系列轉換器具備哪些保護機制，可靠性核心指標如何？
答案：保護機制包含連續短路保護（自動恢復）、110~180% 額定功率過負載保護（故障移除后自動恢復）、二極管鉗位過電壓保護、輸入欠壓鎖定（啟動 9Vdc / 關斷 8Vdc），且無需最小負載，避免無負載工況下的故障；可靠性核心指標為 MTBF（平均無故障時間）1570Khrs（25℃，按 MIL-HDBK-217F 標準），同時通過 EN50155 鐵路標準（含沖擊振動、EMC）和 UL62368-1 安規認證，輸入輸出隔離 3KVAC，絕緣性能優異。
