RSDW20UW&RDDW20UW 系列是明緯推出的20W、2"x1" 封裝的鐵路專用 DC-DC 轉換器，具備8.5~160Vdc 超寬輸入范圍，符合EN50155 鐵路標準，工作溫度覆蓋 **-40~+95℃，輸入輸出隔離3KVAC**，擁有短路、過負載等多重保護且無需最小負載，分單組（5V/12V/15V）和雙組（±12V/±15V/±24V）輸出型號，效率最高達89%，適配鐵路、工業控制等惡劣環境，還支持遙控開 / 關和 **-20%~+15% 外部輸出電壓調整 **，提供 3 年保固。
RSDW20UW&RDDW20UW 系列是明緯研發的20W模塊型 DC-DC 轉換器，專為鐵路場景設計，采用2"x1" DIP 工業標準引腳封裝，尺寸為50.825.410.2mm，機殼為鍍黑銅搭配非導電底座，單顆重量 35g，提供3 年保固。產品核心優勢為8.5~160Vdc（18:1）超寬輸入范圍，符合EN50155 鐵路標準，適配高振動、多塵、高低溫等惡劣環境，同時支持遙控開 / 關功能，無需最小負載即可工作。
二、核心型號與輸出參數

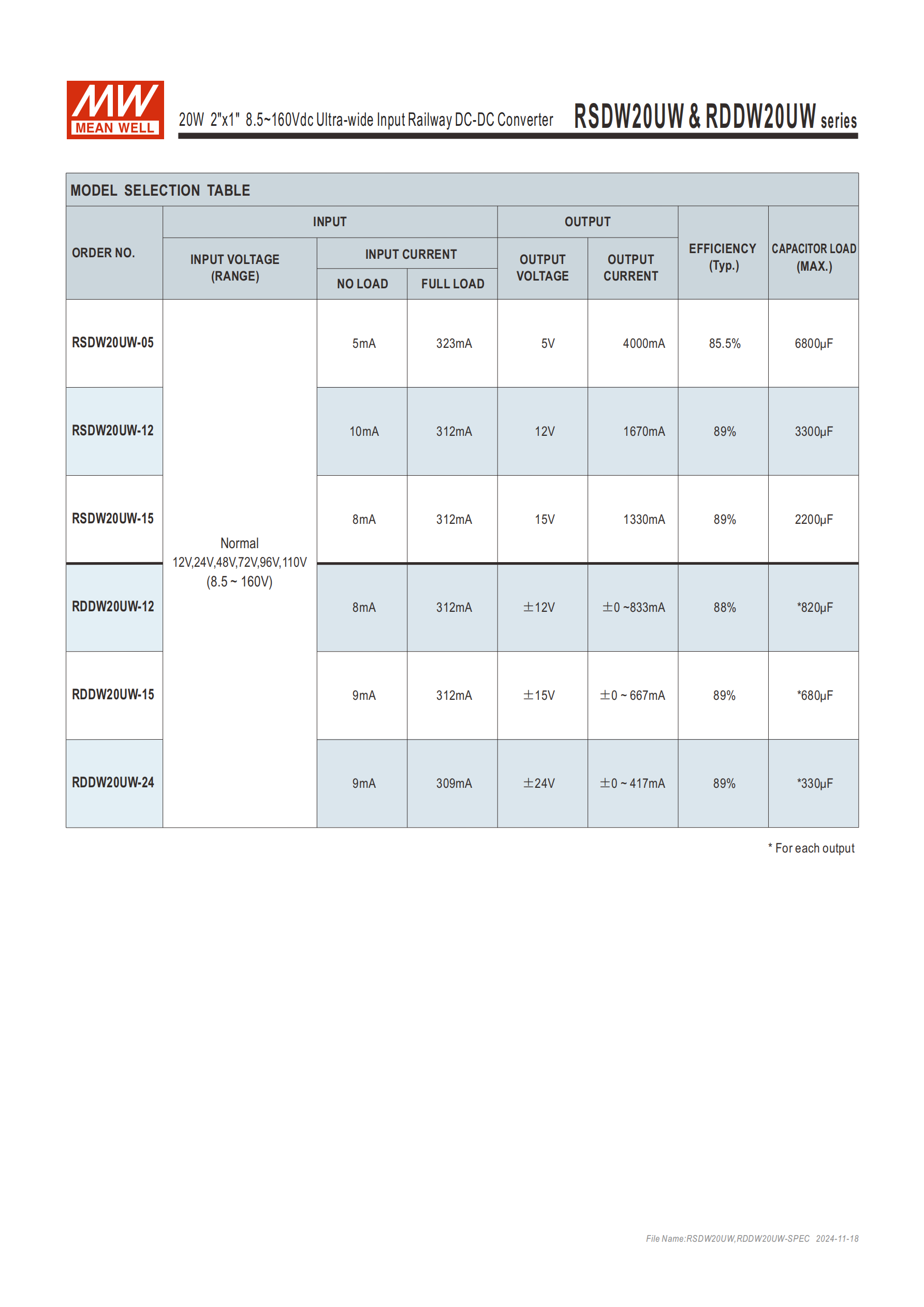

該系列分 ** 單組輸出（RSDW20UW）和雙組輸出（RDDW20UW）** 兩大類型，各型號輸入均為 8.5~160Vdc，關鍵輸出、效率等參數如下表：
| 機型型號 | 輸出電壓 | 輸出電流 | 典型效率 | 最大電容負載 | 空載輸入電流 | 滿載輸入電流 |
|---|---|---|---|---|---|---|
| RSDW20UW-05 | 5V | 4000mA | 85.5% | 6800μF | 5mA | 323mA |
| RSDW20UW-12 | 12V | 1670mA | 89% | 3300μF | 10mA | 312mA |
| RSDW20UW-15 | 15V | 1330mA | 89% | 2200μF | 8mA | 312mA |
| RDDW20UW-12 | ±12V | ±0~833mA | 88% | 820μF（每路） | 8mA | 312mA |
| RDDW20UW-15 | ±15V | ±0~667mA | 89% | 680μF（每路） | 9mA | 312mA |
| RDDW20UW-24 | ±24V | ±0~417mA | 89% | 330μF（每路） | 9mA | 309mA |

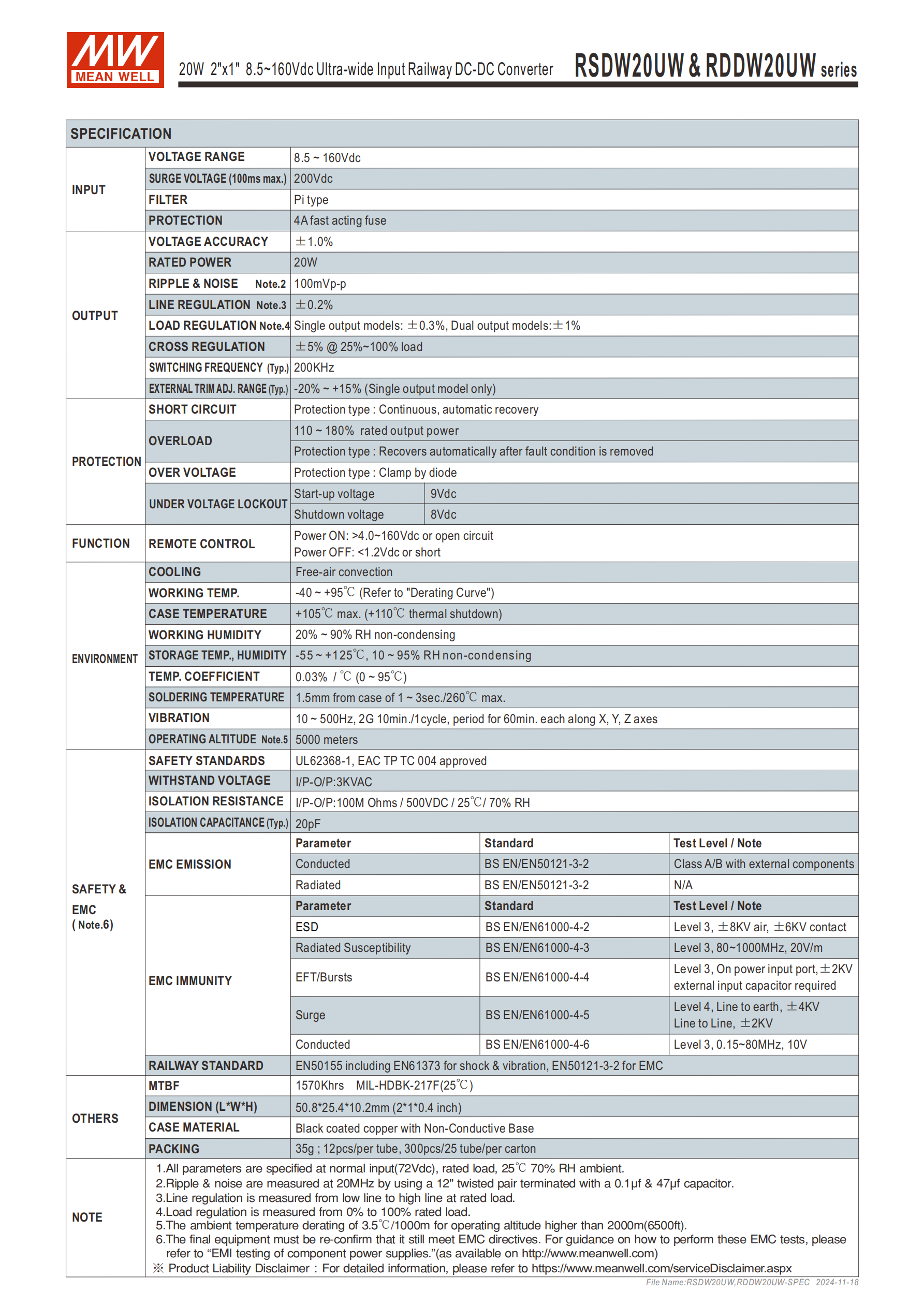

三、關鍵電氣規格
基礎參數：額定功率 20W，輸出電壓精度 **±1.0%，紋波與噪聲100mVp-p**，開關工作頻率200KHz，溫度系數0.03%/℃（0~95℃）；
調整率：線性調整率 **±0.2%（額定負載下低至高電壓），負載調整率單組輸出±0.3%、雙組輸出±1%（0%~100% 額定負載），交越調整率±5%**（25%~100% 負載）；
輸入特性：浪涌電壓支持200Vdc（最長 100ms），輸入濾波為 Pi 型，需搭配 4A 快熔型保險絲；
電壓調整：僅單組輸出機型支持外部輸出電壓調整，范圍為 **-20%~+15%**，可通過在調整引腳與 ±Vo 間連接電阻實現電壓升降，并提供專用計算公式和典型電阻值參考表；
遙控功能：開啟條件為 **>4.0~160Vdc 或開路 **，關斷條件為 **<1.2Vdc 或短路 **。
四、多重保護功能
產品配備完善的保護機制，且故障移除后均可自動恢復（過電壓除外）：
短路保護：連續保護模式，自動恢復；
過負載保護：觸發閾值為110~180% 額定輸出功率，故障移除后自動恢復；
過電壓保護：采用二極管鉗位保護模式；
輸入欠壓鎖定：啟動電壓9Vdc，關斷電壓8Vdc。
五、環境與物理特性
溫度：工作溫度 **-40~+95℃（需參考負載減額曲線），機殼最高溫度+105℃（+110℃熱關斷），儲存溫度-55~+125℃**；
濕度：工作濕度20~90% RH（無冷凝），儲存濕度10~95% RH（無冷凝）；
耐環境：工作海拔最高5000 米（海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降），耐振動10~500Hz/2G，X/Y/Z 軸各測試 60 分鐘；
焊接：距離機殼 1.5mm 處焊接，可承受260℃（1~3 秒）。
六、安規與電磁兼容
安全認證：通過UL62368-1、EAC TP TC 004認證，輸入輸出絕緣阻抗100M Ohms/500VDC/25℃/70% RH，絕緣容抗典型值20pF；
鐵路標準：符合EN50155（含 EN61373 沖擊振動、EN50121-3-2 EMC）；
EMC 發射：傳導符合BS EN/EN50121-3-2（Class A/B，需附加外部組件），輻射無具體測試等級；
EMC 抗擾度：均符合 EN61000 系列標準，ESD 達 Level3（±8KV 空氣 /±6KV 傳導）、浪涌達 Level4（線 - 線 ±4KV / 線 - 地 ±2KV）等；
可靠性：MTBF 達1570Khrs（MIL-HDBK-217F，25℃）。
七、應用場景
鐵路交通：巴士、有軌電車、地鐵等鐵路系統；
通信領域：電信 / 數據通信系統、無線網絡；
工業領域：工業控制設備、儀器、分析儀；
特殊環境：高振動、多塵、異常低溫 / 高溫的惡劣工作環境。
八、包裝與配套
包裝規格：12 顆 / 套管，300 顆 / 25 管 / 整箱，外箱尺寸 L390.9 x W284.8 x H175.7mm；
EMC 參考線路：提供適配 BS EN/EN55032 Class B 的 EMC 電路，指定了 C1/C2/C3（1812 X7R 陶瓷電容）、L1（1.4mH）、L2（10μH/7A）等元器件型號 / 規格；
關鍵問題
問題 1（產品適配性）：該系列轉換器的核心適配場景是什么？為何能適配惡劣環境？
答案：核心適配場景為鐵路系統（巴士、有軌電車、地鐵）、電信 / 數據通信、工業控制設備及高振動、多塵、異常高低溫的惡劣環境；適配原因是產品符合EN50155 鐵路標準，耐振動達 10~500Hz/2G，工作溫度覆蓋 **-40~+95℃**，工作海拔最高 5000 米，且為封閉型設計，同時具備短路、過負載等多重保護機制。
問題 2（電氣調整）：該系列哪些機型支持外部輸出電壓調整？調整范圍和實現方式是什么？
答案：僅單組輸出的 RSDW20UW-05/12/15 機型支持外部輸出電壓調整，調整范圍為 **-20%~+15%；實現方式為在調整引腳與 - Vo 之間連接電阻實現電壓上升 **，在調整引腳與 + Vo 之間連接電阻實現電壓下降，廠商同時提供了專用的電阻值計算公式和不同調整比例的典型電阻值參考表。
問題 3（型號選型）：單組輸出的 RSDW20UW-12 和雙組輸出的 RDDW20UW-12 核心參數有哪些差異？
答案：核心差異體現在三方面：1. 輸出電流：RSDW20UW-12 為 1670mA（單路 12V），RDDW20UW-12 為 ±0~833mA（雙路 ±12V，每路）；2. 典型效率：RSDW20UW-12 為 89%，RDDW20UW-12 為 88%；3. 最大電容負載：RSDW20UW-12 為 3300μF，RDDW20UW-12 為 820μF（每路輸出）；此外，RSDW20UW-12 支持外部電壓調整，RDDW20UW-12 無此功能。
