RSDW20/RDDW20 系列是明緯推出的20W鐵路用 DC-DC 轉換器，采用2"x1" 工業標準 DIP 封裝，符合EN50155 鐵路標準，具備4:1 寬輸入范圍（F:9~36Vdc、G:18~75Vdc、H:43~160Vdc），工作溫度覆蓋 **-40~+85℃，輸入輸出隔離電壓為1.5KVDC (F/G 型)/3KVDC (H 型)，單 / 雙組輸出電壓可選且單組支持±10%** 外部調壓，效率最高達90%，擁有短路、過負載等多重自動恢復保護，支持遙控開 / 關，自然風冷散熱，適用于鐵路、工業控制等高振動、溫濕度惡劣的環境，提供3 年保固，MTBF 值 F/G 型達 720Khrs、H 型達 880Khrs。

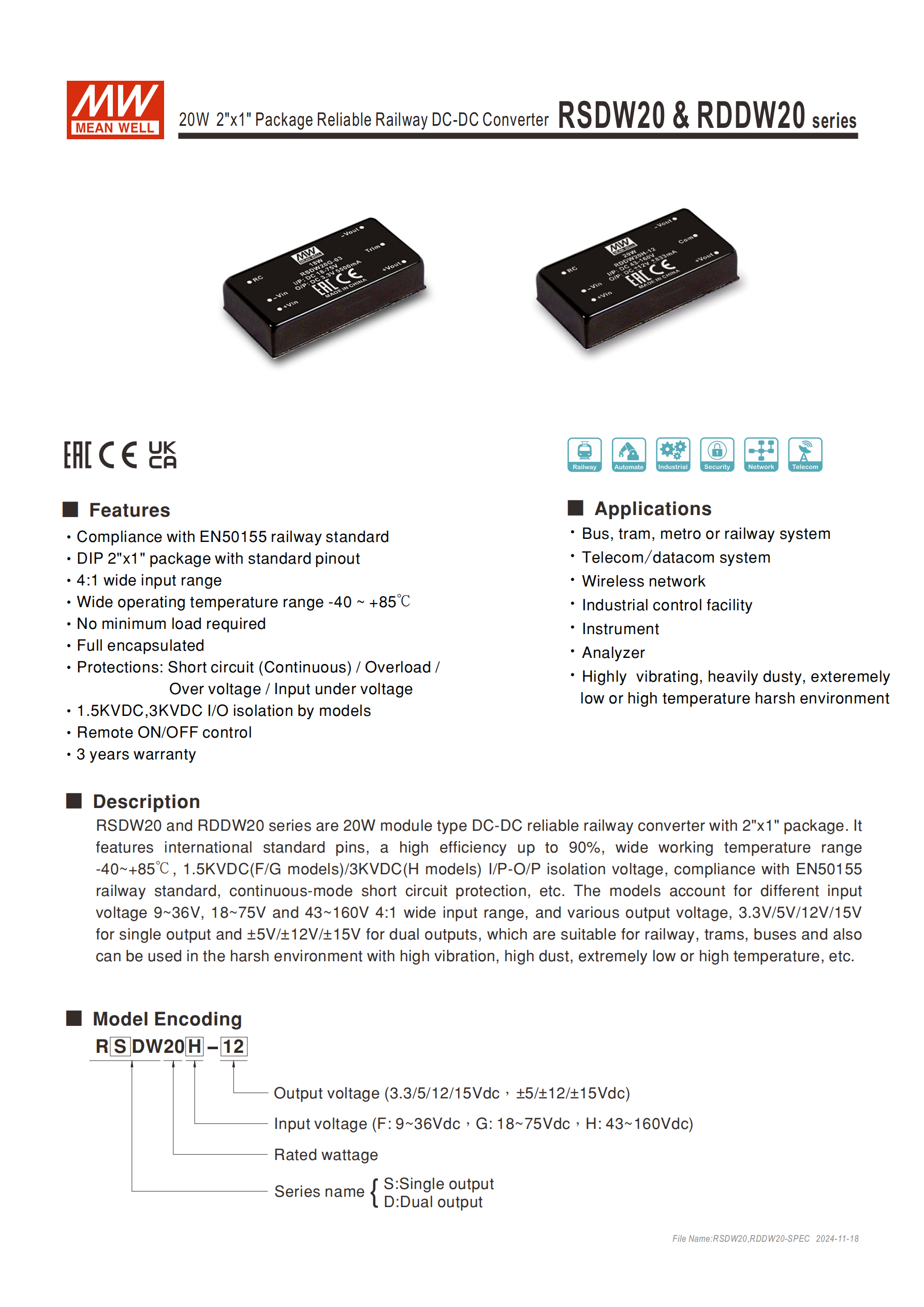

RSDW20/RDDW20 系列是明緯研發的20W模塊型 DC-DC 轉換器，專為鐵路場景設計，同時適配工業控制、通信等惡劣工作環境，核心標識為S（單組輸出）/D（雙組輸出），采用2"x1" 工業標準 DIP 封裝，符合EN50155 鐵路標準（含 EN61373 沖擊振動、EN50121-3-2 電磁兼容），提供3 年保固，是無最小負載要求的封閉型轉換器，支持自然風冷。

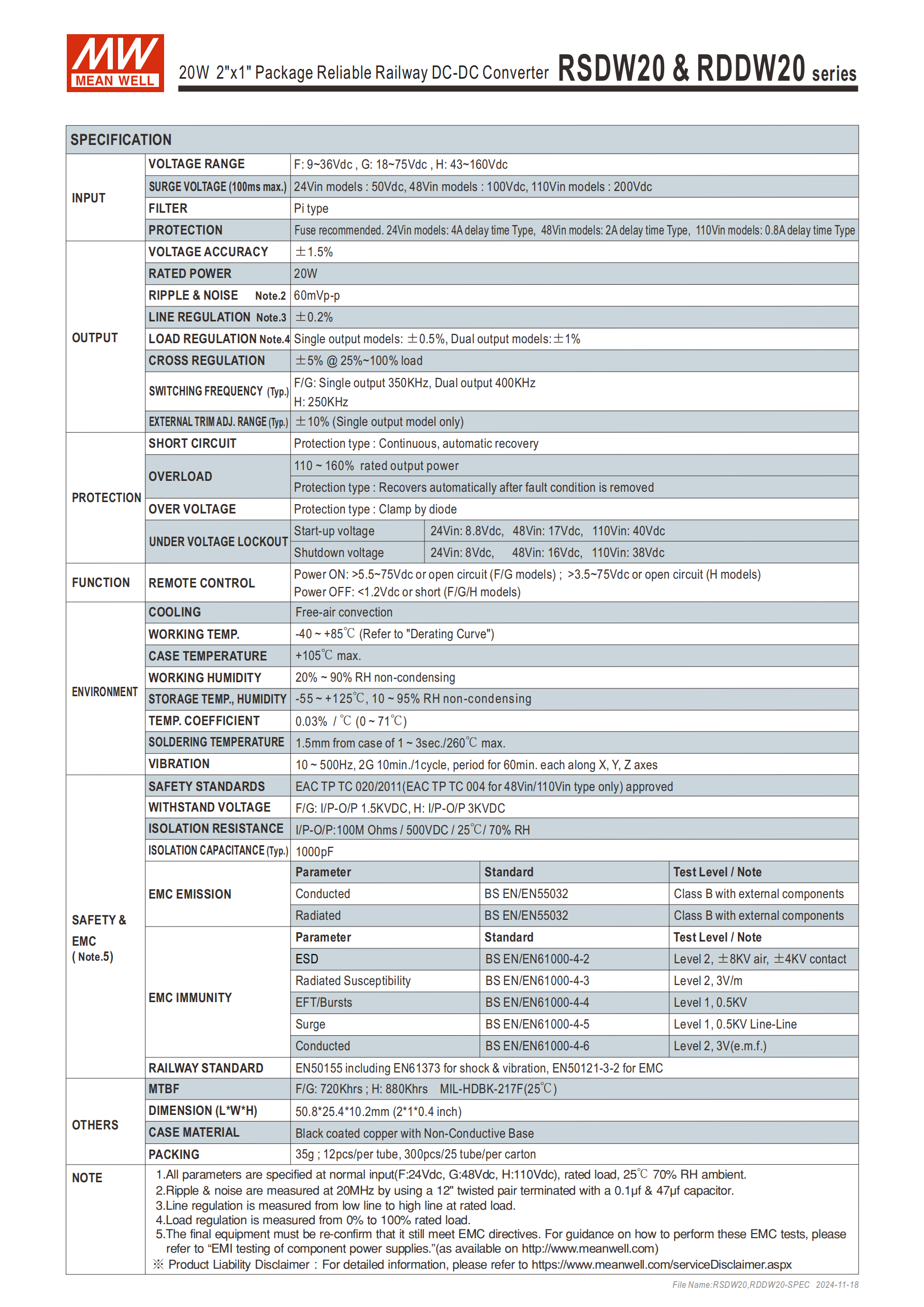

二、核心電氣規格
輸入?yún)?shù)
寬輸入范圍：4:1 比例，分三檔 ——F 型 9~36Vdc（標稱 24V）、G 型 18~75Vdc（標稱 48V）、H 型 43~160Vdc（標稱 110V）
浪涌電壓：24Vin 機型 50Vdc、48Vin 機型 100Vdc、110Vin 機型 200Vdc（最長 100ms）
欠壓鎖定：啟動電壓 24Vin8Vdc/48Vin16Vdc/110Vin38Vdc；關斷電壓 24Vin8.8Vdc/48Vin17Vdc/110Vin40Vdc
保險絲推薦：24Vin 配 4A 慢熔、48Vin 配 2A 慢熔、110Vin 配 0.8A 慢熔
輸出參數
輸出類型：單組（RSDW20）3.3/5/12/15Vdc；雙組（RDDW20）±5/±12/±15Vdc
輸出電流：單組最大 5500mA（3.3V），雙組 ±0~2000mA（±5V）（具體見選型表）
核心精度：電壓精度 **±1.5%**，線性調整率 ±0.2%，單組負載調整率 ±0.5%/ 雙組 ±1%，交越調整率 ±5%（25%~100% 負載）
紋波噪聲：60mVp-p（20MHz 帶寬測量）
調壓功能：僅單組輸出支持 **±10% 外部電壓調整 **，需通過外接電阻實現升 / 降壓
開關頻率：F/G 型單組350KHz、雙組400KHz；H 型250KHz
隔離與絕緣
隔離電壓：F/G 型 1.5KVDC、H 型 3KVDC
絕緣阻抗：100M Ohms / 500VDC / 25℃/70% RH
絕緣容抗：典型值1000pF
效率：典型效率87%~90%，其中 15V 輸出機型最高達 90%
三、關鍵保護功能
全系列配備多重自動恢復類保護，故障移除后無需人工干預：
短路保護：連續保護，自動恢復
過負載保護：110~160% 額定輸出功率，自動恢復
過電壓保護：二極管鉗位方式
輸入欠壓鎖定：按輸入檔位設定啟動 / 關斷電壓，自動恢復
四、環境與物理特性
| 項目 | 關鍵參數 |
|---|---|
| 工作溫度 | -40 ~ +85℃（需參考負載減額曲線） |
| 儲存環境 | -55 ~ +125℃，10~95% RH 無冷凝 |
| 工作濕度 | 20 ~ 90% RH 無冷凝 |
| 耐振動 | 10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘 |
| 焊接溫度 | 距離機殼 1.5mm 持續 1~3 秒，最大260℃ |
| 溫度系數 | 0.03%/℃（0~71℃） |
| 尺寸 | 50.825.410.2mm（210.4inch），誤差 ±0.5mm |
| 機殼材質 | 黑涂層銅 + 非導電底座，單體重35g |
| 冷卻方式 | 自然風冷 |
| 機殼最高溫度 | +105℃ |
| MTBF（25℃） | F/G 型720Khrs；H 型880Khrs（MIL-HDBK-217F 標準） |

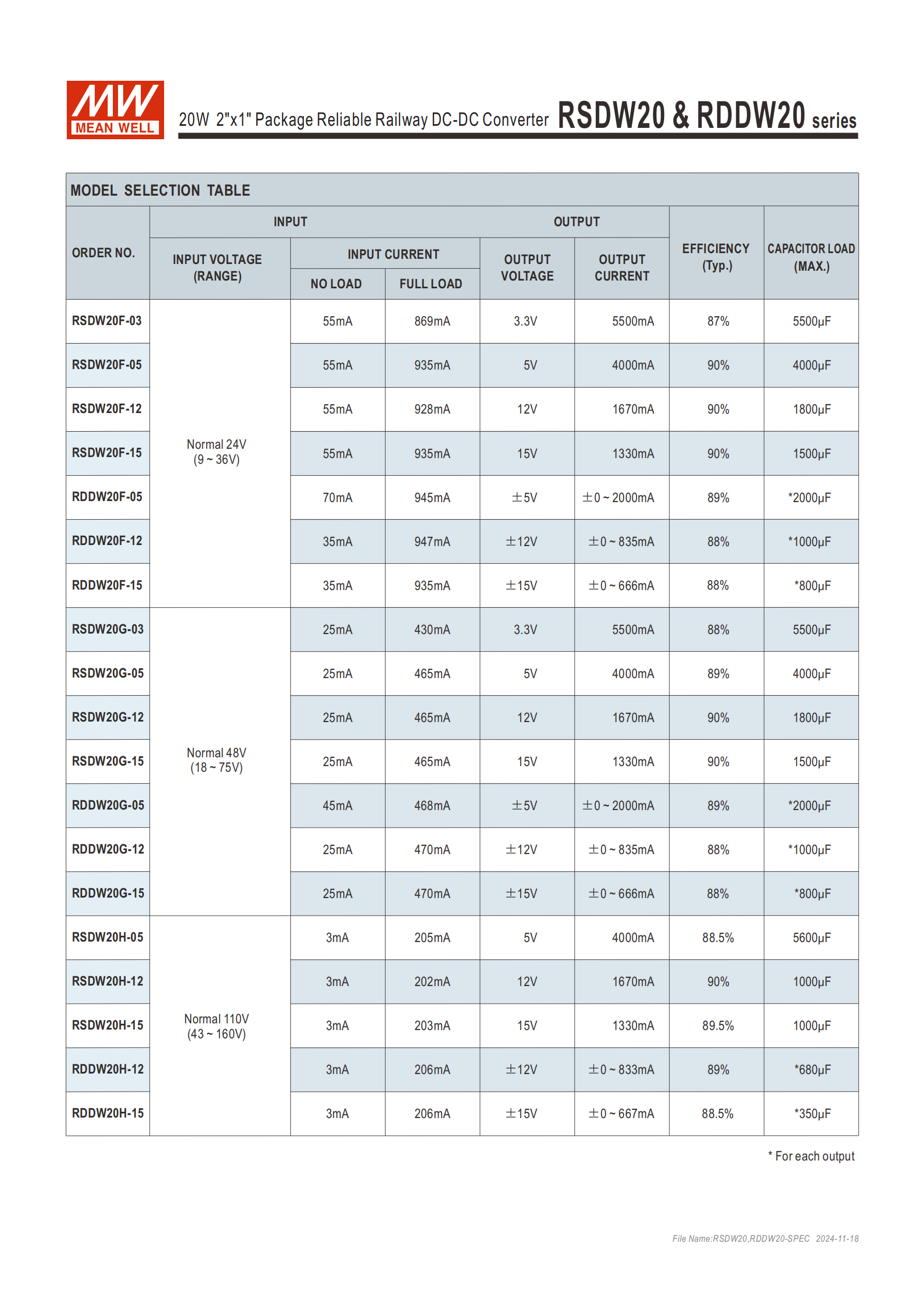

五、選型表（核心機型輸入輸出）
| 機型 | 輸入范圍 | 輸出電壓 | 典型效率 |
|---|---|---|---|
| RSDW20F-03 | 9~36Vdc | 3.3Vdc | 88% |
| RSDW20G-05 | 18~75Vdc | 5Vdc | 87% |
| RSDW20H-12 | 43~160Vdc | 12Vdc | 88.5% |
| RSDW20F-15 | 9~36Vdc | 15Vdc | 90% |
| RDDW20F-05 | 9~36Vdc | ±5Vdc | 89.5% |
| RDDW20G-12 | 18~75Vdc | ±12Vdc | 89% |
| RDDW20H-15 | 43~160Vdc | ±15Vdc | 89% |
六、功能拓展與配套
遙控開 / 關：F/G 機型 > 3.5~75Vdc 或開路開啟、H 機型 > 5.5~75Vdc 或開路開啟；所有機型 < 1.2Vdc 或短路關斷
EMC 配套
傳導輻射：默認符合 BS EN/EN55032 Class A，需 Class B 需外接電容 / 電感（F/G 型）或二極管（H 型，P6KE180A）
抗擾度：符合 ESD / 輻射抗擾 / 浪涌等 EN61000-4 系列標準，等級 2/1
引腳定義：F/G 型與 H 型的 Trim、Common、-Vout 引腳功能存在差異，6 針引腳設計，Pin 腳誤差 0.5±0.05mm
包裝：12 顆 / 套管，300 顆 / 25 套管 / 箱，外箱尺寸 390.9x284.8x175.7mm
七、應用場景
軌道交通：鐵路、地鐵、有軌電車、巴士系統
通信領域：電信 / 數據通信系統、無線網絡
工業場景：工業控制設備、各類儀器、分析儀
特殊環境：高振動、多塵、異常低溫 / 高溫的惡劣工作環境
關鍵問題
問題 1（產品選型與適配）：RSDW20/RDDW20 系列按輸入電壓分哪幾檔？不同檔位適配的標稱輸入電壓和保險絲規格分別是什么？
答案：按輸入電壓分 F、G、H 三檔，F 檔輸入 9~36Vdc，標稱 24Vdc，配 4A 慢熔型保險絲；G 檔輸入 18~75Vdc，標稱 48Vdc，配 2A 慢熔型保險絲；H 檔輸入 43~160Vdc，標稱 110Vdc，配 0.8A 慢熔型保險絲。
問題 2（功能特性）：該系列轉換器的單組輸出機型如何實現外部電壓調整？調整范圍和核心計算依據是什么？
答案：僅單組輸出機型支持 **±10%** 外部電壓調整，需通過在調整引腳與 - Vo（升壓）/ +Vo（降壓）之間外接電阻實現；電阻值需根據公式計算，核心依據為產品內部固定參數（R1、R2、R3、Rt、Vr，不同輸出電壓機型參數不同，見表 1），以及標稱輸出電壓和所需輸出電壓的差值。
問題 3（環境與可靠性）：RSDW20/RDDW20 系列滿足的鐵路相關標準有哪些？核心可靠性指標（MTBF、工作溫度、耐振動）的關鍵參數是什么？
答案：符合EN50155 鐵路標準，其中包含 EN61373（沖擊與振動）、EN50121-3-2（電磁兼容）；核心可靠性參數：①MTBF（25℃）：F/G 型 720Khrs、H 型 880Khrs（MIL-HDBK-217F 標準）；②工作溫度：-40 ~ +85℃；③耐振動：10~500Hz、2G 振動強度，10 分鐘 / 周期，X/Y/Z 三軸各測試 60 分鐘。
