明緯 DLW05 系列是 5W DC-DC 穩壓雙組輸出轉換器，具備2:1/4:1 可選寬范圍輸入、1500VDC/3000VDC 可選輸入輸出隔離特性，內建 EMI 濾波電路，擁有短路 / 過負載打嗝模式保護且可自動恢復，采用六面防護金屬外殼、自然冷卻設計，經 100% 滿載老化，通過 FCC/EAC/CE/UKCA 等認證，提供 2 年保固；輸出涵蓋 ±5V/±12V/±15V 三種規格，對應不同電流范圍，工作溫度 - 25~+71℃，MTBF≥800Khrs，尺寸為 50.825.411.27mm，包裝為 10 顆 / 管、400 顆 / 箱，整體低成本、高可靠性。
明緯 DLW05 系列為5W DC-DC 穩壓雙組輸出轉換器，主打低成本、高可靠性，適用于需雙組直流輸出的電力轉換場景，提供標準化規格與可選定制參數，全系列經嚴格品控且擁有多項國際認證。
二、核心產品特性
輸入與隔離：支持2:1 寬范圍輸入，4:1 寬范圍輸入為可選配置；基礎1500VDC 輸入 / 輸出隔離，3000VDC 隔離為可選配置。
電路與保護：內建 EMI 濾波電路，搭配 π 網絡濾波；具備短路、過負載雙重保護，均采用打嗝模式，異常條件移除后可自動恢復，過載 / 短路工況下工作不可超過 30 秒。
結構與散熱：采用六面防護金屬外殼，自然冷卻設計，無需額外散熱配件。
品控與認證：全系列經100% 滿載老化測試；通過FCC / EAC / CE / UKCA國際認證，符合 EAC TP TC 020/2011 安全規范；提供2 年保固服務。

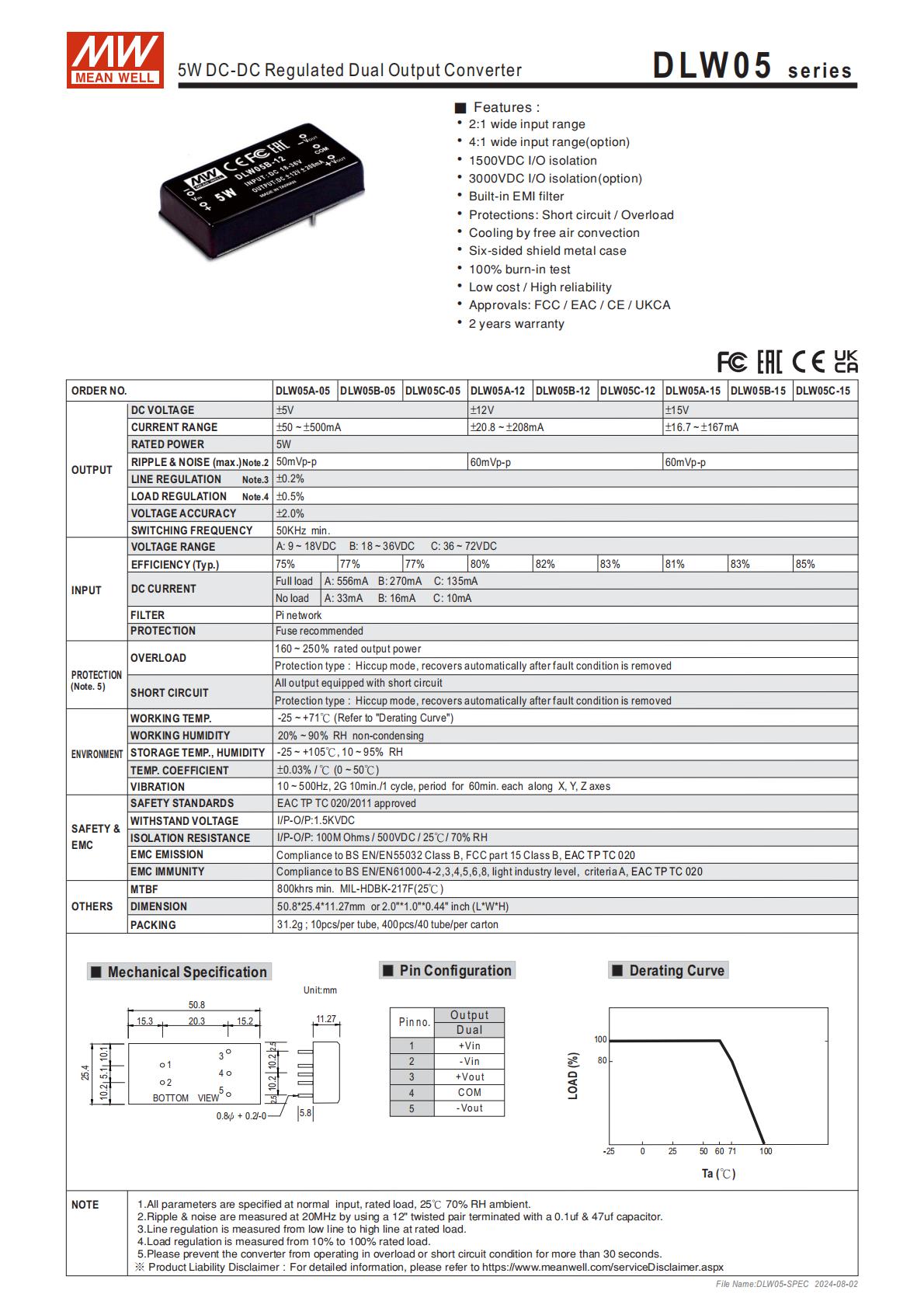

三、關鍵電氣規格
全系列額定功率5W，開關工作頻率最小 50KHz，輸出分 ±5V/±12V/±15V 三類，輸入電壓按型號分 A/B/C 三檔，核心電氣參數如下表：
| 型號前綴 | 輸出電壓 | 輸出電流范圍 | 紋波與噪聲 (最大) | 線性調整率 | 輸入電壓范圍 | 典型效率 |
|---|---|---|---|---|---|---|
| DLW05A/B/C-05 | ±5V | ±50 ~ ±500mA | 50mVp-p | ±0.2% | A:9~18VDCB:18~36VDCC:36~72VDC | 75%/77%/77% |
| DLW05A/B/C-12 | ±12V | ±20.8 ~ ±208mA | 60mVp-p | ±0.5% | 同上 | 80%/82%/83% |
| DLW05A/B/C-15 | ±15V | ±16.7 ~ ±167mA | 60mVp-p | ±2.0% | 同上 | 81%/83%/85% |
輸入電流：滿載狀態下 A 檔 556mA、B 檔 270mA、C 檔 135mA；空載狀態下 A 檔 33mA、B 檔 16mA、C 檔 10mA（±5V/±12V/±15V 通用）。
保險絲推薦：選用額定輸出功率 160 ~ 250% 的規格。
腳位定義：1 (+Vin)、2 (-Vin)、3 (+Vout)、4 (無引腳)、5 (-Vout)。
四、環境與物理參數
環境工作參數
工作溫度：-25 ~ +71℃（需參考負載減額曲線）；儲存溫度：-25 ~ +105℃。
工作濕度：20 ~ 90% RH，無冷凝；儲存濕度：10 ~ 95% RH。
溫度系數：±0.03% /℃（0 ~ 50℃區間）。
耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘。
物理與壽命參數
尺寸：50.825.411.27mm（換算為 2"1"0.44" 英寸，長寬高）。
單顆重量：31.2g。
平均無故障時間（MTBF）：≥800Khrs min.（依據 MIL-HDBK-217F 標準，25℃測試）。
五、安規與電磁兼容
絕緣參數：輸入 / 輸出耐壓1.5KVDC；絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH。
電磁兼容發射：符合BS EN/EN55032 Class B、FCC part 15 Class B、EAC TP TC 020 標準。
電磁兼容抗擾度：符合BS EN/EN61000-4-2,3,4,5,6,8，達到 A 級輕工業標準。
六、包裝與參考資料

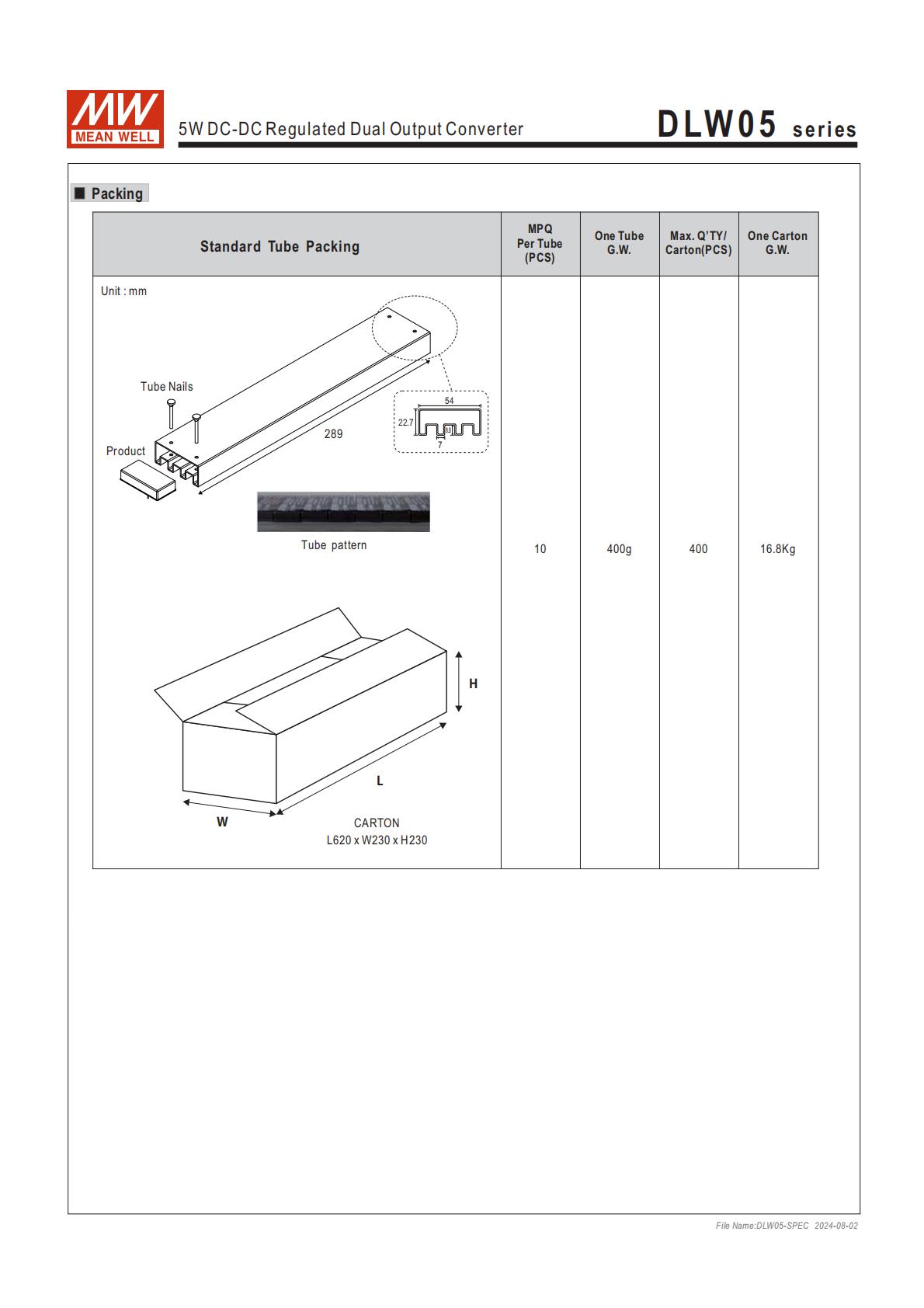

包裝規格：10 顆 / 管，40 管 / 箱（即400 顆 / 箱）；外箱尺寸 L620 x W230 x H230mm。
參考資料：安裝手冊可查閱明緯官網http://www.meanwell.com/manual.html；產品免責聲明見http://www.meanwell.com.cn/serviceDisclaimer.aspx。
七、測試與測量備注
通用測試環境：無特別說明時，所有參數在正常輸入、額定負載、25℃ 70% RH下量測。
紋波和噪聲測量：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，在20MHZ 帶寬下測試。
線性調整率測量：在額定負載下，從輸入低電壓到高電壓區間測試。
負載調整率測量：在輸入電壓正常時，從額定負載的 10%~100% 區間測試。
關鍵問題
DLW05 系列不同型號的輸入電壓范圍和輸出規格如何對應，核心差異是什么？答案：該系列按輸入電壓分 A (9~18VDC)、B (18~36VDC)、C (36~72VDC) 三檔，按輸出電壓分 - 05 (±5V)、-12 (±12V)、-15 (±15V) 三類，組合為 9 個基礎型號；核心差異體現在輸出電流（±5V 最大 ±500mA，±12V 最大 ±208mA，±15V 最大 ±167mA）、紋波噪聲（±5V 為 50mVp-p，后兩者為 60mVp-p）、線性調整率（±0.2%/±0.5%/±2.0%）及典型效率（75%~85% 逐步提升），輸入電流則隨輸入電壓檔升高而降低。
DLW05 系列的保護功能具體是什么，使用時有哪些注意事項？答案：具備短路、過負載雙重保護，保護模式均為打嗝模式，異常條件移除后可自動恢復；使用注意事項為過載和短路的工況下，產品工作時間不可超過 30 秒，避免器件損壞；同時推薦選用額定輸出功率 160~250% 的保險絲，提升電路防護性。
DLW05 系列在測試和使用時，對環境、測量方式有哪些明確要求？答案：測試環境：無特別說明時，所有參數需在正常輸入、額定負載、25℃ 70% RH 下量測；測量方式：紋波噪聲需用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下測試，線性調整率在額定負載下從低到高輸入電壓測試，負載調整率在 10%~100% 額定負載區間測試；使用環境：工作溫度 - 25~+71℃（參考負載減額曲線）、濕度 20~90% RH 無冷凝，超出該范圍需考慮器件降額使用。
