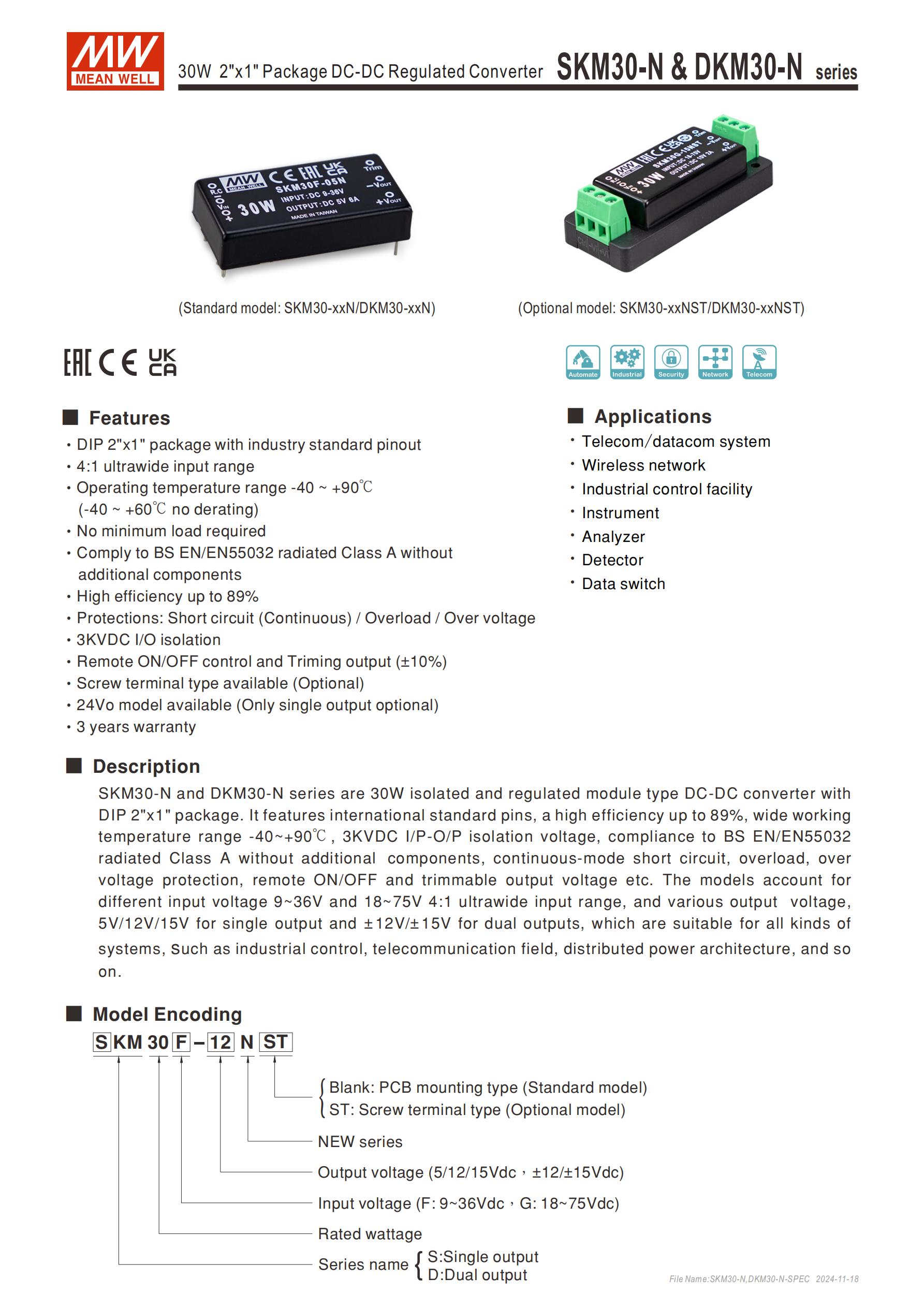

SKM30-N/DKM30-N 系列是明緯推出的 30W 2"x1" DIP 封裝 DC-DC 穩壓轉換器，分PCB 安裝和螺絲端子（ST 可選） 類型，具備4:1 超寬輸入范圍（9~36V/18~75V）、3KVDC 輸入輸出隔離、-40~+90℃寬工作溫度，效率最高達89%，支持 ±10% 輸出微調與遙控開 / 關，擁有短路、過載、過壓等多重保護且無需最小負載，符合 BS EN/EN55032 輻射 A 級標準，單輸出含 5/12/15/24V 規格、雙輸出為 ±12/±15V，適用于電信、工業控制等領域，提供3 年保固，MTBF 超 250Khrs。
SKM30-N/DKM30-N 系列是明緯研發的30W 2"x1" DIP 封裝隔離式 DC-DC 穩壓轉換器，分標準 PCB 安裝型和可選螺絲端子型（xxNST），采用六面屏蔽外殼，尺寸為50.825.411.2mm，擁有國際標準引腳，無需最小負載，適用于電信、工業控制等多領域，提供3 年保固，MTBF（平均無故障時間）超250Khrs（25℃，MIL-HDBK-217F 標準）。
二、核心關鍵特性
寬輸入與高隔離：4:1 超寬輸入范圍，分 F 型（9~36Vdc）、G 型（18~75Vdc）；3KVDC輸入 / 輸出隔離電壓，絕緣阻抗達100M Ohms/500VDC/25℃/70%RH。
寬溫與高效率：工作溫度范圍 **-40 ~ +90℃（-40 ~ +60℃** 區間不減額），機殼最高耐溫 **+110℃；轉換效率最高達89%**，不同輸出規格效率 85%~89% 不等。
靈活調節功能：支持 **±10% 輸出電壓微調 **（僅單輸出機型），配備遙控開 / 關引腳，遙控觸發條件為 - Vin>2.5~5Vdc 啟動、-Vin<1Vdc 關閉。
全面保護機制：具備連續短路保護（自動恢復）、過載保護（110~230%，故障移除后恢復）、過壓保護（F 型 40Vdc、G 型 86Vdc 關斷輸出）、過溫保護，輸出端設 TVS 二極管鉗位保護。
電磁兼容優異：符合BS EN/EN55032 輻射 A 級標準，無需額外組件；傳導發射同樣符合該標準，若需滿足 Class B 需外接指定無源組件。

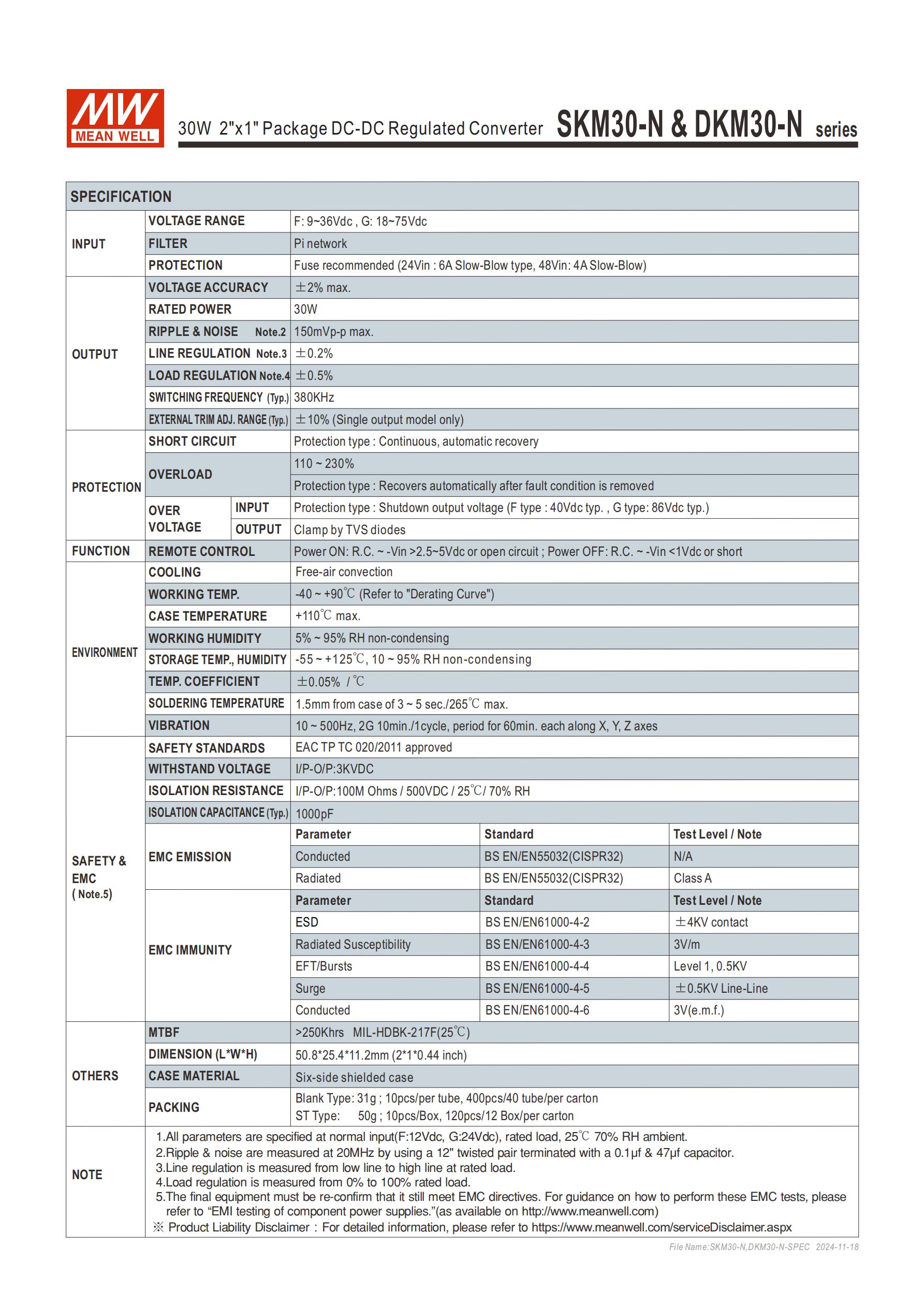

三、輸入輸出規格
1. 輸入規格
| 類型 | 輸入電壓范圍 | 推薦保險絲 | 開關工作頻率 | 線性調整率 | 負載調整率 |
|---|---|---|---|---|---|
| F 型 | 9~36Vdc | 6A 慢熔型 | 380KHz（Typ.） | ±0.2% | ±0.5% |
| G 型 | 18~75Vdc | 4A 慢熔型 | 380KHz（Typ.） | ±0.2% | ±0.5% |

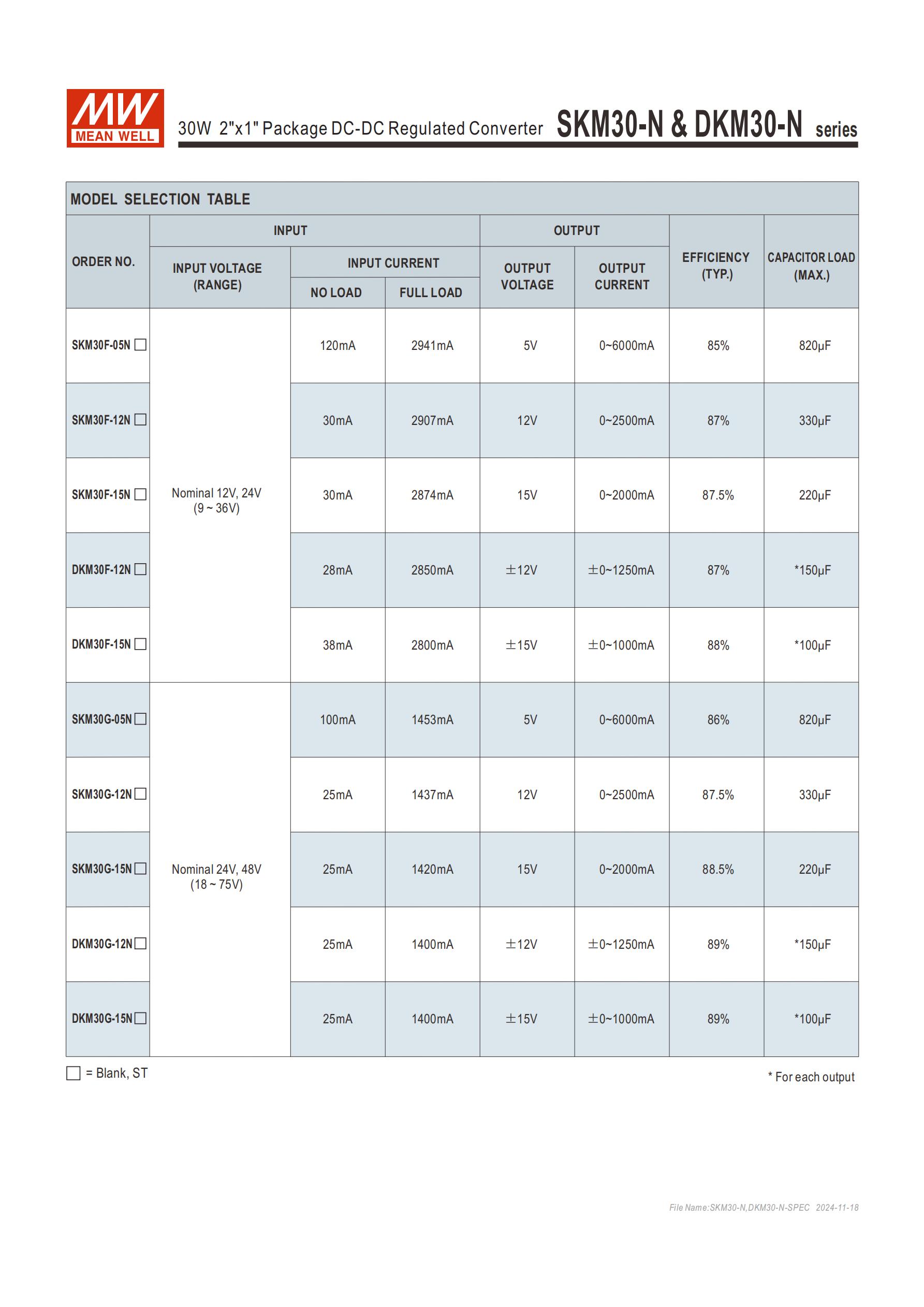

2. 輸出規格（核心機型）
| 機型 | 輸出電壓 | 輸出電流范圍 | 電容負載 (TYP.) | 效率 | 輸入類型 |
|---|---|---|---|---|---|
| SKM30F-05N | 5V | 0~6000mA | 820μF | 85% | F 型 |
| SKM30F-12N | 12V | 0~2500mA | 330μF | 87% | F 型 |
| SKM30F-15N | 15V | 0~2000mA | 220μF | 87.5% | F 型 |
| DKM30F-12N | ±12V | ±0~1250mA | 150μF | 87% | F 型 |
| DKM30F-15N | ±15V | ±0~1000mA | 100μF | 88% | F 型 |
| SKM30G-05N | 5V | 0~6000mA | 820μF | 86% | G 型 |
| SKM30G-12N | 12V | 0~2500mA | 330μF | 87.5% | G 型 |
| SKM30G-15N | 15V | 0~2000mA | 220μF | 88.5% | G 型 |
| DKM30G-12N | ±12V | ±0~1250mA | 150μF | 89% | G 型 |
| DKM30G-15N | ±15V | ±0~1000mA | 100μF | 89% | G 型 |
補充：單輸出機型可選24Vo規格；電壓精度最大 **±2%，紋波與噪聲最大150mVp-p**，溫度系數 **±0.05%/℃**。
四、輸出電壓微調
僅單輸出機型支持 **±10%** 外部微調，需在 Trim 引腳與 ±Vo 間接微調電阻，配套計算公式與內部參數表，以下為核心內部參數：
| 機型 | Vo(nom) | Vref(V) | R1(KΩ) | R2(KΩ) | R3(KΩ) |
|---|---|---|---|---|---|
| 5V 機型 | 5V | 2.5 | 1 | 1 | 3.6 |
| 12V 機型 | 12V | 2.5 | 3.83 | 1 | 7.5 |
| 15V 機型 | 15V | 2.5 | 7.5 | 1.5 | 11 |
上調 / 下調電壓分別對應 Trim 引腳與 - Vo/+Vo 間接電阻，文檔提供精準計算公式及 12V 機型 ±10% 微調的計算示例。
五、物理與安裝
引腳定義：共 6 腳，PCB 安裝型與螺絲端子型引腳功能略有差異，核心為 + Vin、-Vin、Remote ON/OFF、+Vout、-Vout/Common、Trim，Pin 腳誤差 **±0.1mm**。
工藝要求：焊接溫度最高265℃，需在距外殼1.5mm處焊接，時長3~5 秒；耐振動為 10~500Hz、2G，X/Y/Z 軸各 60 分鐘。
環境參數：工作濕度5%~95% RH（無冷凝），儲存溫度 / 濕度 **-55~+125℃、10~95% RH（無冷凝）；冷卻方式為自然風冷 **。
六、電磁兼容（EMC）
EMC 發射：傳導與輻射均符合BS EN/EN55032(CISPR32)，輻射為 Class A，無需外接組件；
EMC 抗擾度：符合 BS EN/EN61000 系列標準，ESD 接觸 ±4KV、輻射抗擾 3V/m、EFT/Bursts Level1 (0.5KV) 等；
Class B 改造：需外接指定電容（MLCC）、共模扼流圈、保險絲，F(xiàn) 型與 G 型外接組件規格略有差異。
七、包裝規格
| 產品類型 | 單顆重量 | 內包裝規格 | 最大裝箱數 | 每箱毛重 |
|---|---|---|---|---|
| 標準型（xxN） | 31g | 10 顆 / 管 | 400 顆 / 箱 | 16.72Kg |
| 螺絲端子型（xxNST） | 50g | 120 顆 / 盒 | 1200 顆 / 箱 | 6.72Kg |
關鍵問題
問題 1（產品選型）：SKM30-N/DKM30-N 系列分 F 型和 G 型的核心區別是什么？不同輸出類型（單 / 雙）的規格范圍有哪些？
答案：F 型與 G 型的核心區別為輸入電壓范圍，F(xiàn) 型適配 9~36Vdc（標稱 12V/24V），G 型適配 18~75Vdc（標稱 24V/48V），且 G 型推薦保險絲為 4A 慢熔型，F(xiàn) 型為 6A 慢熔型，G 型部分機型效率略高于 F 型；單輸出機型（SKM30-N）規格為 5V/12V/15V，可選 24V，雙輸出機型（DKM30-N）僅提供 ±12V/±15V 規格。
問題 2（功能應用）：該系列轉換器的輸出電壓微調僅適用于單輸出機型，其 ±10% 微調的物理實現方式和核心計算依據是什么？
答案：物理實現：在Trim 微調引腳與 **-Vo間連接電阻實現電壓上調 **，在 Trim 引腳與 **+Vo間連接電阻實現電壓下調 **；核心計算依據：文檔提供了上調（Rtrim-up）和下調（Rtrim-down）的專屬計算公式，且需結合不同輸出電壓機型的內部固定參數（Vref、R1、R2、R3，如 5V 機型 Vref=2.5V、R1=1KΩ），代入所需輸出電壓 Vo' 即可計算出外接微調電阻的阻值，文檔同時提供了 12V 機型上調 10% 至 13.2V、下調 10% 至 10.8V 的完整計算示例。
問題 3（工程應用）：若需將該系列轉換器應用于要求 BS EN/EN55032 Class B 輻射標準的場景，需滿足哪些條件？核心外接組件有哪些？
答案：該系列默認符合 Class A 輻射標準且無需外接組件，若需升級為 Class B，必須外接指定無源組件，且 F 型（9~36V）與 G 型（18~75V）的外接組件規格略有差異；核心外接組件包括：慢熔型保險絲 F1（F 型建議 6A、G 型建議 4A）、多規格 MLCC 電容（如 3.3μF/50V、47μF/100V、1000PF/5KV 等）、325μH 共模扼流圈 L1，組件需按文檔指定的 EMC 建議電路連接。
