明緯 DKE10 10W DC-DC 穩壓雙組輸出轉換器

 提示：點擊圖片可以放大

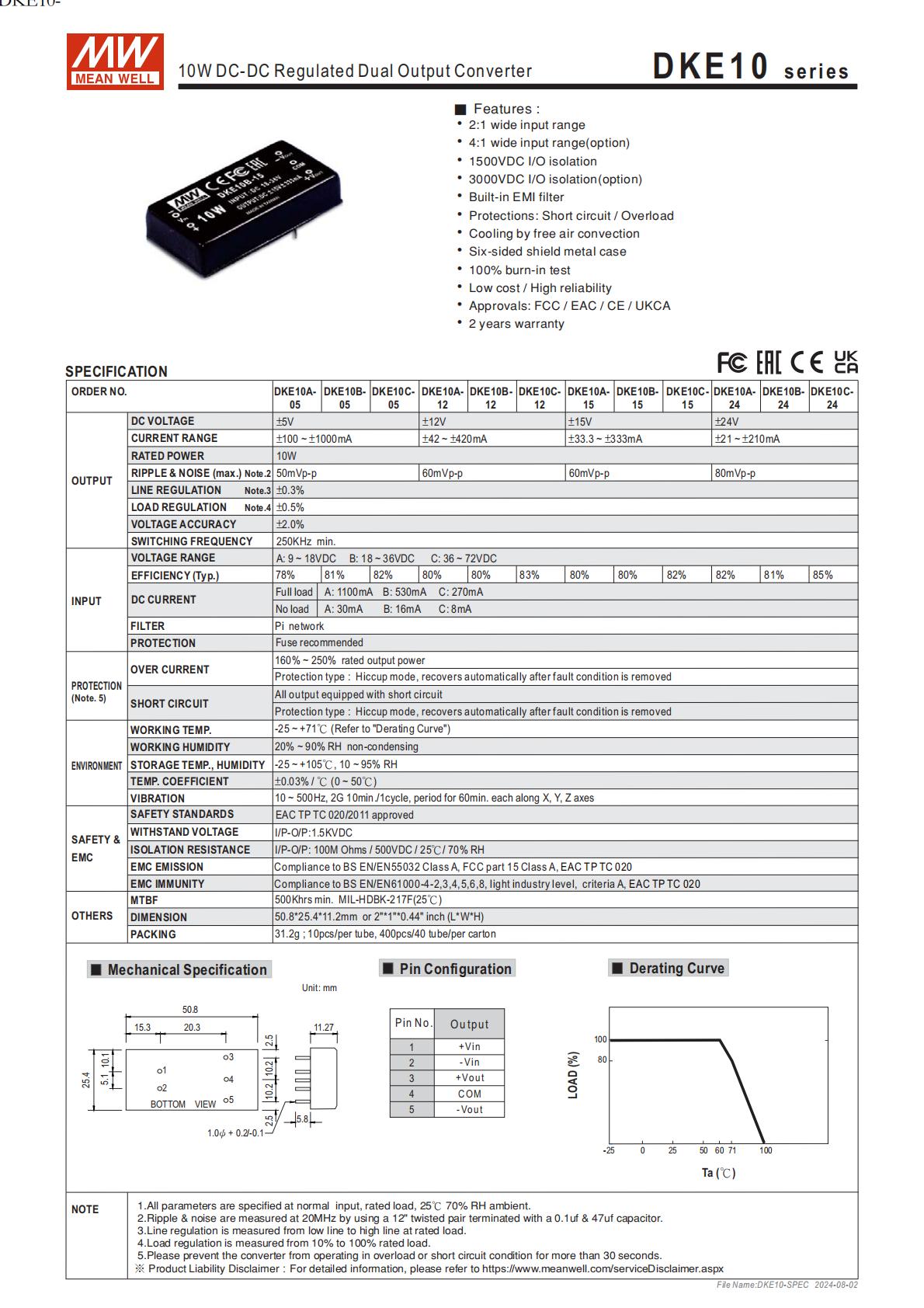

明緯 DKE10 系列為 10W DC-DC 穩壓雙組輸出轉換器，擁有 FCC/EAC/CE/UKCA 認證及 2 年保固，具備2:1/4:1 寬范圍輸入、1500VDC（可選 3000VDC）輸入輸出隔離特性，內建 EMI 濾波電路，配備六面防護金屬外殼且支持自然冷卻，提供 ±5V/±12V/±15V/+24V 多種輸出規格，具備短路 / 過負載打嗝模式保護（異常移除后自動恢復），工作溫度 - 25~+71°C，MTBF 最低 500Khrs，尺寸為50.825.411.2mm，通過多項安規與電磁兼容認證，性價比高且可靠性強。

一、產品基礎信息

明緯 DKE10 系列為10W DC-DC 穩壓雙組輸出轉換器，是全球交易品項，擁有FCC、EAC、CE、UKCA四大認證，提供2 年保固，產品經過 100% 滿載老化測試，核心優勢為低成本、高信賴性，平均無故障工作時間（MTBF）最低500Khrs（依據 MIL-HDBK-217F 標準，25°C 環境）。

二、核心產品特性

  1. 輸入特性：支持2:1 寬范圍輸入，可選4:1 寬范圍輸入；開關工作頻率最小250KHz。

  2. 隔離特性：基礎為1500VDC 輸入 / 輸出隔離，可定制 3000VDC 隔離版本。

  3. 電路與結構：內建 EMI 濾波電路，配備六面防護金屬外殼，采用自然冷卻方式，無需額外散熱配件。

  4. 物理尺寸：統一為50.825.411.2mm（210.44 英寸，長寬高），單顆重量31.2g。

三、核心電氣規格

該系列分 A/B/C 三類輸入電壓段、四種輸出電壓規格，具體參數如下表，額定功率均為10W：


輸出電壓±5V±12V±15V+24V
電流范圍±100~±1000mA±42~±420mA±33.3~±333mA±21~±210mA
紋波與噪聲（最大）50mVp-p60mVp-p60mVp-p80mVp-p
線性調整率±0.3%±0.3%±0.3%±0.3%
負載調整率±0.5%±0.5%±0.5%±0.5%
電壓精度±2.0%±2.0%±2.0%±2.0%
輸入電壓段A:9~18VDC；B:18~36VDC；C:36~72VDC同左同左同左
典型效率A:78%；B:81%；C:82%A:80%；B:80%；C:83%A:80%；B:80%；C:82%A:82%；B:81%；C:85%
滿載輸入電流A:1100mA；B:530mA；C:270mA同左同左同左
空載輸入電流A:30mA；B:16mA；C:8mA同左同左同左

四、保護功能

  1. 過負載保護：觸發閾值為額定輸出功率的 160~250%，保護模式為打嗝模式，異常條件移除后可自動恢復。

  2. 短路保護：所有輸出均配備，保護模式為打嗝模式，異常條件移除后可自動恢復。

  3. 輔助保護：產品推薦外接保險絲使用。

  4. 注意事項：過載和短路狀態下，產品連續操作不可超過30 秒。

五、環境工作參數

  1. 工作溫度：-25~+71°C（實際使用需參考負載減額曲線）。

  2. 工作濕度：20~90%RH，無冷凝要求。

  3. 儲存溫濕度：溫度 **-25 ~+105°C**，濕度10 ~ 95% RH。

  4. 溫度系數：±0.03%/°C（0~50°C 環境）。

  5. 耐振動：可承受10~500Hz、2G振動，10 分鐘 / 周期，X、Y、Z 三軸各測試 60 分鐘。

六、安規與電磁兼容

  1. 安全規范：通過EAC TP TC 020/2011認證。

  2. 耐壓：輸入 / 輸出（I/P-O/P）耐壓1500VDC。

  3. 絕緣阻抗：I/P-O/P 為100M Ohms（測試條件：500VDC/25°C/70% RH）。

  4. 電磁兼容發射：符合BS EN/EN55032 Class A、FCC part 15 Class A、EAC TP TC 020 標準。

  5. 電磁兼容抗擾度：符合BS EN/EN61000-4-2/3/4/5/6/8A 級輕工業標準、EAC TP TC 020 標準。

七、引腳、包裝與測試備注

  1. 引腳定義（共 5 腳，單位 mm）：1 腳 + Vin、2 腳 - Vin、3 腳 + Vout、4 腳 COM、5 腳 - Vout。

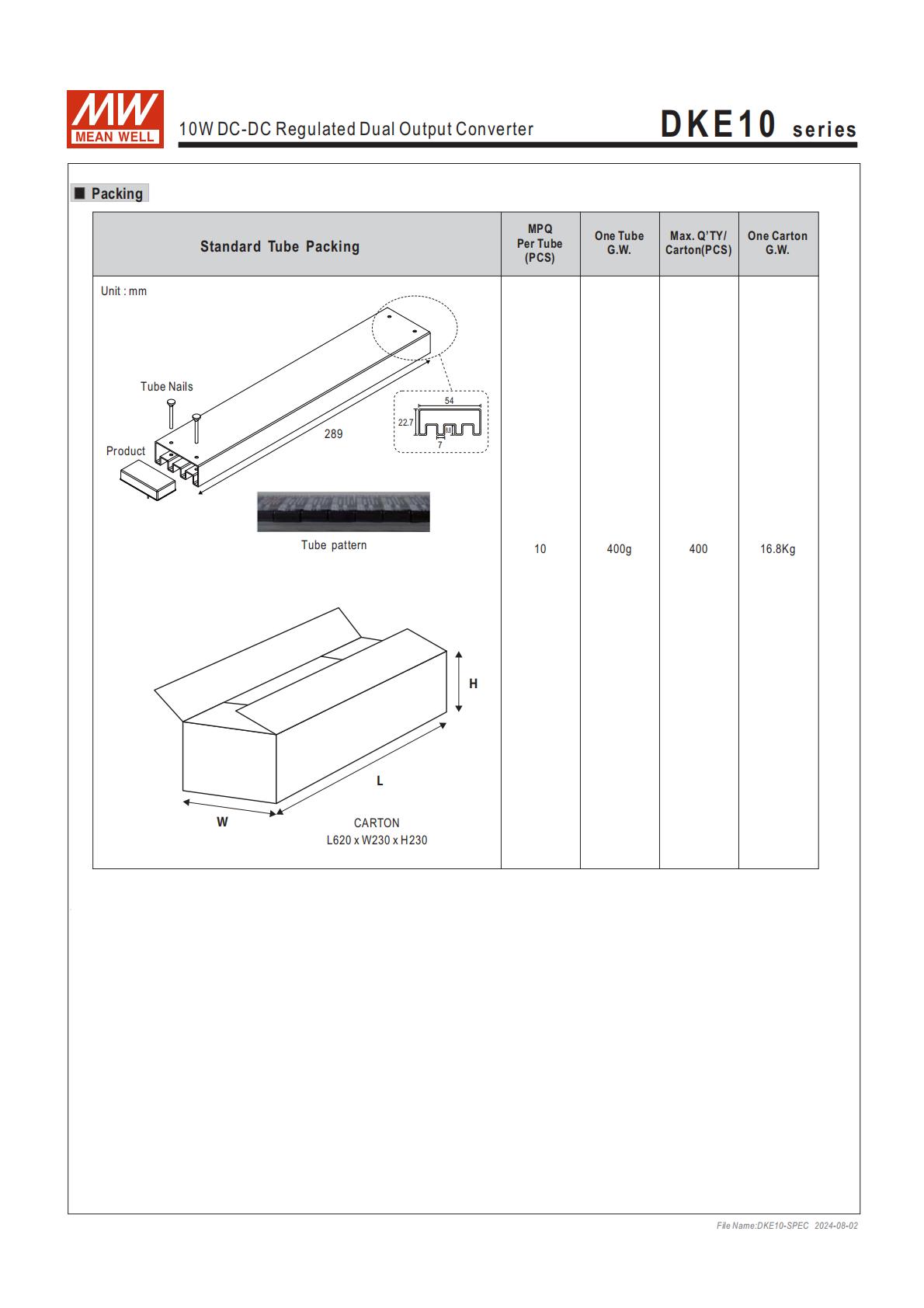

  2. 包裝規格：10 顆 / 套管，400 顆 / 箱（40 管 / 箱），為標準套管包裝。

  3. 測試基準：無特別說明時，所有參數在正常輸入、額定負載、25℃ 70% RH下測量。

  4. 紋波噪聲測量：使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，在20MHZ 帶寬下測試。

  5. 調整率測量：線性調整率為額定負載下從低電壓到高電壓測試；負載調整率為額定負載的 **10%~100%** 區間測試。

關鍵問題

  1. DKE10 系列不同輸入電壓段（A/B/C）的具體范圍是什么，對應不同輸出規格的典型效率最高分別是多少？輸入電壓段：A 為 9~18VDC、B 為 18~36VDC、C 為 36~72VDC；不同輸出規格典型效率最高值：±5V 為 C 段 82%、±12V 為 C 段 83%、±15V 為 C 段 82%、+24V 為 C 段 85%。

  2. DKE10 系列的保護功能有哪些，保護模式及恢復方式是什么？具備過負載和短路兩種核心保護功能，過負載觸發閾值為額定輸出功率的 160~250%，所有輸出均配備短路保護；兩種保護的模式均為打嗝模式，異常條件移除后產品可自動恢復工作，且過載 / 短路狀態下連續操作不可超過 30 秒。

  3. DKE10 系列的安規與電磁兼容認證包含哪些核心標準，輸入輸出隔離及耐壓參數是多少？安規通過 EAC TP TC 020/2011 認證，電磁兼容發射符合 BS EN/EN55032 Class A、FCC part 15 Class A、EAC TP TC 020，抗擾度符合 BS EN/EN61000-4-2/3/4/5/6/8 A 級、EAC TP TC 020；基礎輸入輸出隔離為 1500VDC（可選 3000VDC），輸入輸出耐壓為 1500VDC，絕緣阻抗為 100M Ohms（500VDC/25°C/70% RH）。
