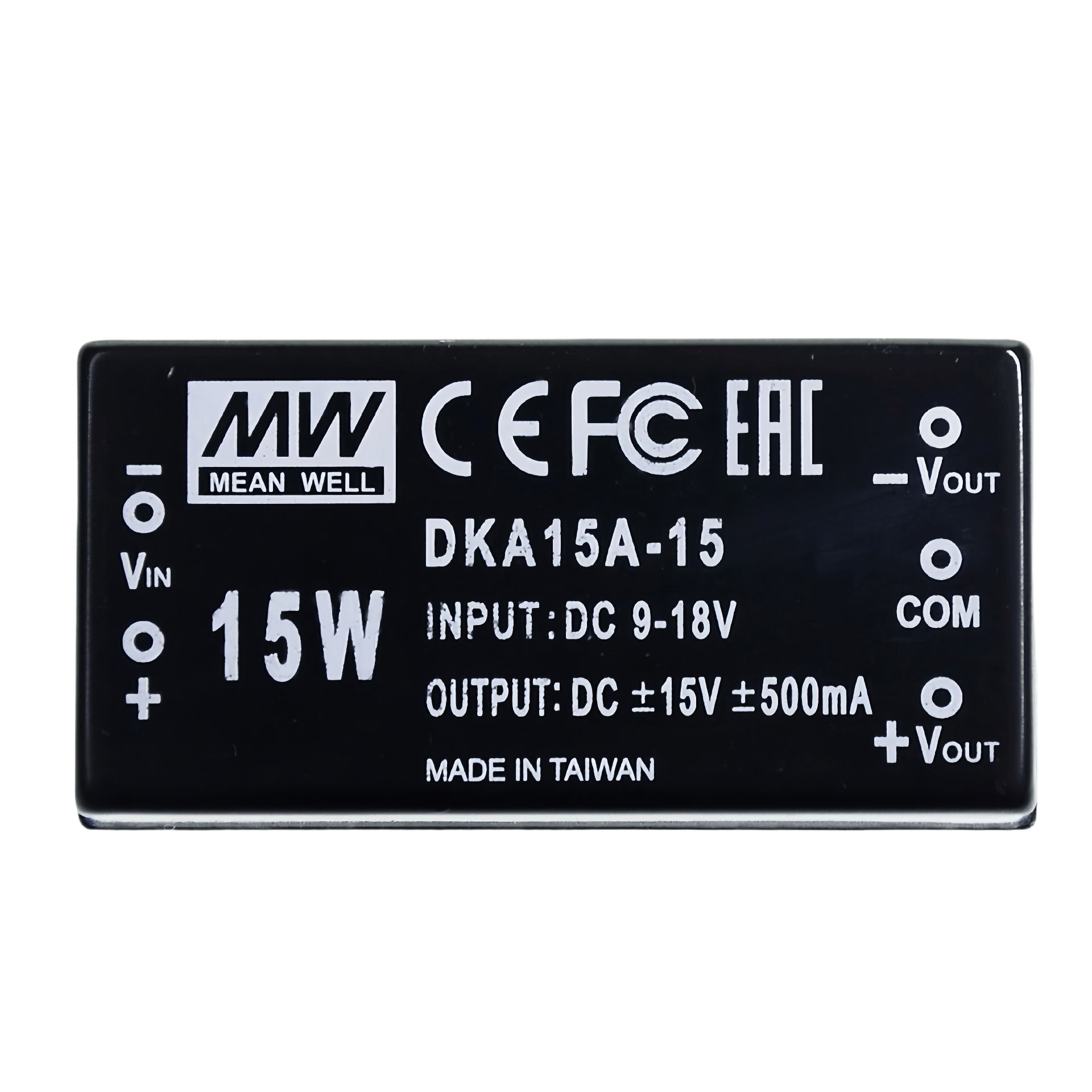

DKA15 系列是明緯推出的 15W DC-DC 穩壓雙組輸出轉換器，具備2:1 / 可選 4:1 寬范圍輸入、1500VDC / 可選 3000VDC 輸入輸出隔離的核心特性，內建 EMI 濾波電路，擁有短路 / 過負載打嗝模式保護且可自動恢復，采用六面防護金屬外殼、自然冷卻設計，經 100% 滿載老化測試，通過 FCC/EAC/CE/UKCA 等認證并提供 2 年保固；該系列分 A/B/C 三種輸入電壓規格，輸出 ±5V/±12V/±15V 三檔，額定功率 15W，工作溫度 - 40~+71℃，MTBF≥300Khrs，機構尺寸為 50.825.411.27mm，包裝為 10 顆 / 管、400 顆 / 箱，兼具低成本與高信賴性特點。
DKA15 系列為明緯生產的15W DC-DC 穩壓雙組輸出轉換器，是低成本、高信賴性的工業級電源產品，核心特性如下：
輸入特性：標配2:1 寬范圍輸入，可選4:1 寬范圍輸入；
隔離特性：標配1500VDC 輸入 / 輸出隔離，可選3000VDC 輸入 / 輸出隔離；
電路與防護：內建EMI 濾波電路，具備短路、過負載兩類保護，采用六面防護金屬外殼；
散熱與工藝：自然冷卻設計，經過100% 滿載老化測試；
認證與售后：通過FCC / EAC / CE / UKCA 認證，提供2 年保固服務。
二、電氣規格（核心參數）
該系列按輸入電壓范圍分 A、B、C 三類，按輸出電壓分 ±5V、±12V、±15V 三檔，核心電氣參數如下表，通用參數為額定輸出功率 15W、開關工作頻率最小 150KHz：
| 輸出電壓 | 電流范圍 | 紋波與噪聲 (最大) | 線性調整率 | 效率 (Typ.) |
|---|---|---|---|---|
| ±5V | ±150~±1500mA | 50mVp-p | ±0.2% | 82% |
| ±12V | ±62.5~±625mA | 60mVp-p | ±0.5% | 82%/83% |
| ±15V | ±50~±500mA | 60mVp-p | ±2.0% | 82%/83% |
輸入電壓規格：
A 型：9 ~ 18VDC，輸入直流電流1600mA
B 型：18 ~ 36VDC，輸入直流電流800mA，空載電流30mA
C 型：36 ~ 72VDC，輸入直流電流400mA，空載電流15mA
濾波與保險絲：推薦使用π 網絡濾波，保險絲規格為額定輸出功率的 110 ~ 250%。
三、保護功能
過負載保護：保護模式為打嗝模式，異常條件移除后可自動恢復；
短路保護：各組輸出獨立配裝短路保護，保護模式為打嗝模式，異常條件移除后可自動恢復；
操作限制：過載和短路情況下的操作時間不得超過 30 秒。
四、環境與物理參數
溫濕度參數
工作溫度：-40 ~ +71℃（需參考負載減額曲線），工作濕度20 ~ 90% RH（無冷凝）；
儲存溫濕度：-40 ~ +105℃、10 ~ 95% RH；
溫度系數：±0.03% /℃（0 ~ 50℃）。
耐振動：10 ~ 500Hz，2G 振動環境，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘。
機構與重量：尺寸為50.825.411.27mm（2"*1"*0.44"）（長寬高），單顆重量31.2g。
引腳定義（共 5 腳）：1 腳 + Vin、2 腳 - Vin、3 腳 + Vout、4 腳 COM、5 腳 - Vout。
五、安規、電磁兼容與可靠性
安全規范：通過EAC TP TC 020/2011 認證；
耐壓與絕緣阻抗：輸入 / 輸出耐壓1.5KVDC；絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH；
電磁兼容
發射：符合BS EN/EN55032 Class A、FCC part 15 Class A、EAC TP TC 020；
抗擾度：符合BS EN/EN61000-4-2,3,4,5,6,8、A 級輕工業標準、EAC TP TC 020；
可靠性：MTBF（平均無故障時間）≥300Khrs min.（參考 MIL-HDBK-217F，25℃環境）。
六、包裝規格
內包裝：10 顆 / 管（套管包裝為標準）；
外包裝：400 顆 / 40 管 / 箱，外箱尺寸620 x 230 x 230mm；
重量：每管毛重約 400g，每箱毛重16.8Kg。
七、測試與測量備注（所有規格默認測試環境：正常輸入、額定負載、25℃ 70% RH）
紋波和噪聲：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下測量；
線性調整率：在額定負載下，從輸入低電壓到高電壓區間測量；
負載調整率：在輸入電壓正常時，從額定負載的 10%~100% 區間測量。
關鍵問題
問題：DKA15 系列按輸入電壓分哪幾類，各自的輸入電壓范圍和額定輸入電流是多少？答案：分 A、B、C 三類，A 型輸入 9~18VDC，額定輸入電流 1600mA；B 型輸入 18~36VDC，額定輸入電流 800mA；C 型輸入 36~72VDC，額定輸入電流 400mA。
問題：DKA15 系列的保護功能包含哪些，保護模式和操作限制是什么？答案：包含短路和過負載兩類保護，兩類保護均采用打嗝模式，異常條件移除后可自動恢復；且過載和短路情況下的設備操作時間嚴禁超過 30 秒，同時各組輸出均獨立配裝短路保護。
問題：DKA15 系列的紋波噪聲、線性調整率測量有哪些具體要求？答案：紋波噪聲測量需使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 的電容，在 20MHZ 帶寬下進行；線性調整率需在額定負載的前提下，從輸入低電壓到高電壓的區間內完成測量；所有測量默認在正常輸入、額定負載、25℃ 70% RH 的環境下進行。
