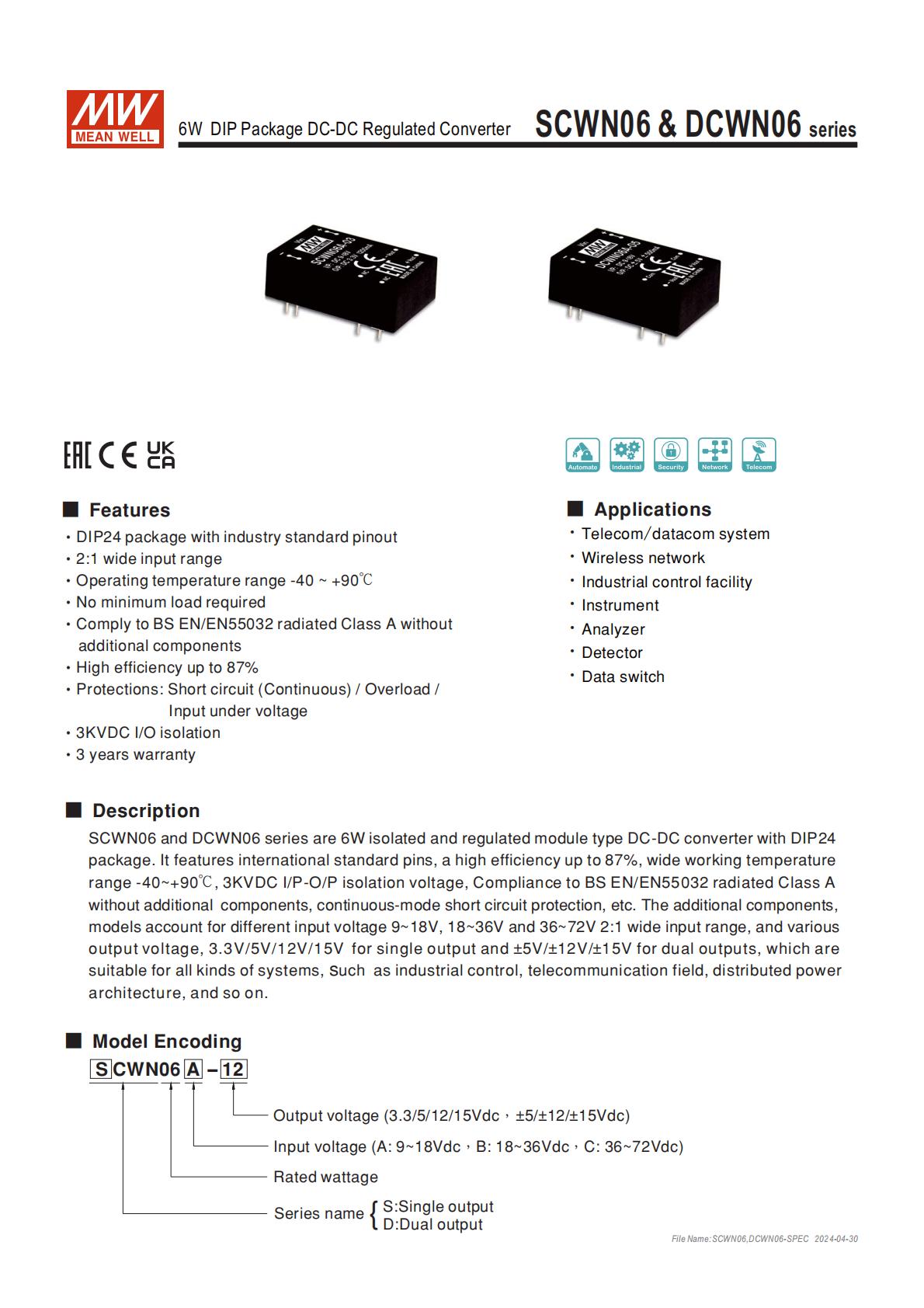

SCWN06&DCWN06 系列是明緯推出的6W DIP24 封裝隔離穩壓 DC-DC 轉換器，具備2:1 寬輸入范圍（9~18V/18~36V/36~72V）、3KVDC 輸入輸出隔離、-40~+90℃寬工作溫度，效率最高達87%，支持單 / 雙組輸出（3.3V/5V/12V/15V/±5V/±12V/±15V），擁有短路 / 過負載 / 輸入欠壓全保護且無需最小負載，符合BS EN/EN55032 輻射 A 級，適配電信、工業控制等領域，提供 3 年保固，采用自然風冷，MTBF 達 1800Khrs。
SCWN06&DCWN06 系列是明緯研發的6W隔離型穩壓 DC-DC 轉換器，采用DIP24 工業標準引腳封裝，為電信、工業控制等領域提供緊湊型電源解決方案，具備寬輸入、寬溫、高隔離、高可靠性等特點，3 年保固，無最小負載要求，可自然風冷運行。
二、核心關鍵特性
封裝與物理參數：尺寸31.820.310.2mm，重量12.4g，機殼為UL 94V-0 級絕緣黑色塑料；包裝為 10 顆 / 管，600 顆 / 60 管 / 箱；MTBF 達1800Khrs（MIL-HDBK-217F 標準）。
寬輸入與隔離：輸入分 3 檔 2:1 寬范圍，A 檔 9~18V、B 檔 18~36V、C 檔 36~72V；3KVDC 輸入 / 輸出隔離電壓，絕緣阻抗100M Ohms / 500VDC / 25℃/ 70% RH，絕緣容抗典型值 250pF。
工作環境：工作溫度 **-40 ~ +90℃（需參考負載減額曲線），機殼最高溫度+100℃**；工作濕度 20~90% RH 無冷凝，儲存溫濕度 - 40~+100℃、10~95% RH 無冷凝；耐振動 10~500Hz/2G，X/Y/Z 軸各 60 分鐘。
效率與 EMC：效率最高達87%（DCWN06C-15）；符合BS EN/EN55032 輻射 A 級，無需額外組件，EMC 傳導也符合該標準。

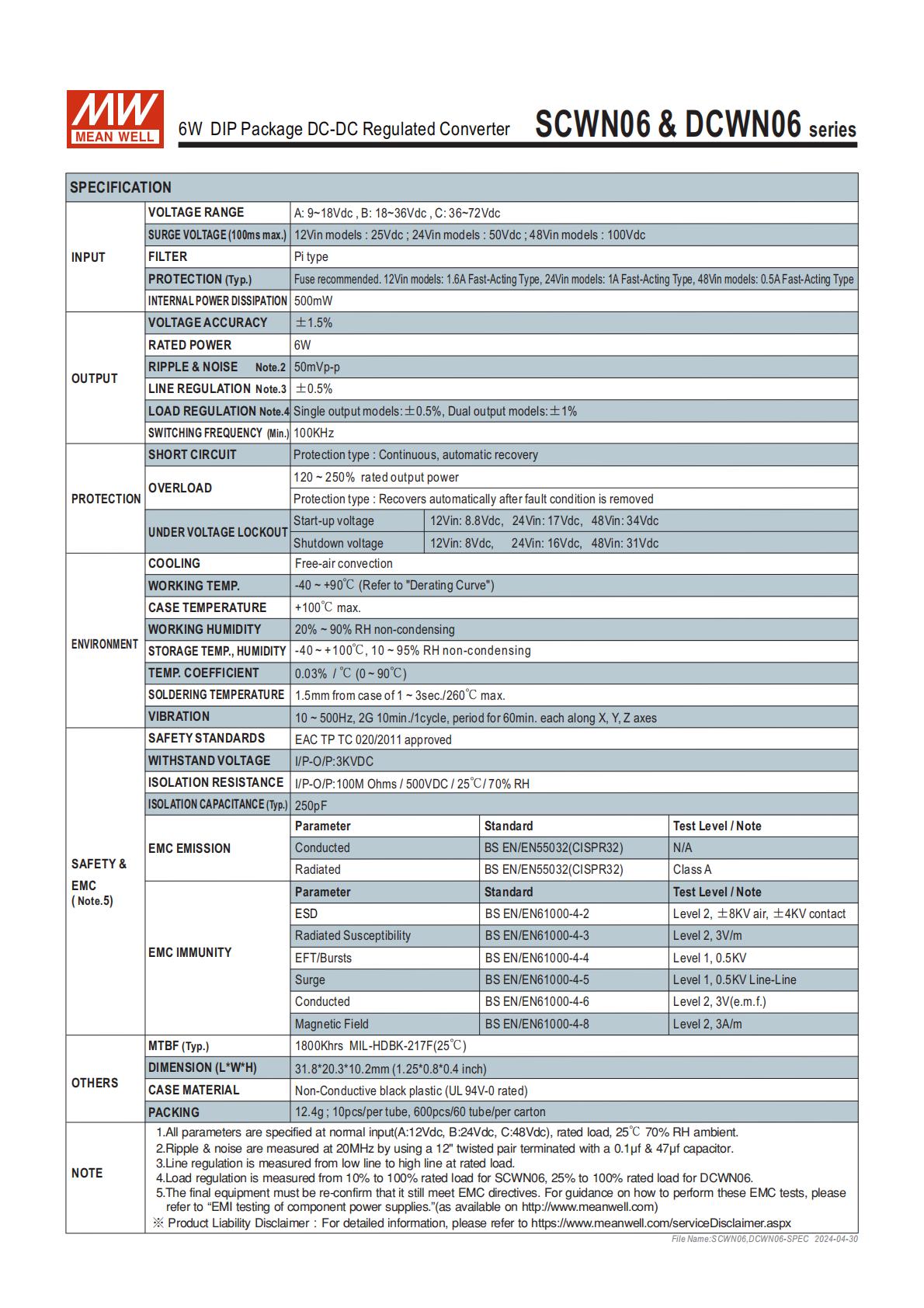

三、電氣核心規格（均為 25℃/ 額定負載 / 正常輸入下測試，除非特別說明）
| 規格項 | 數值 / 參數 |
|---|---|
| 額定功率 | 6W |
| 電壓精度 | ±1.5% |
| 紋波與噪聲 | 50mVp-p（12" 雙絞線 + 0.1μF+47μF，20MHz 帶寬測量） |
| 開關工作頻率（Min.） | 100KHz |
| 線性調整率 | ±0.5%（額定負載下低到高電壓測量） |
| 負載調整率 | 單組 ±0.5%（10%~100% 額定負載）；雙組 ±1%（25%~100% 額定負載） |
| 內部功耗 | 500mW |
| 溫度系數 | 0.03% / ℃（0 ~ 90℃） |
| 焊接溫度 | 距離機殼 1.5mm 持續 1~3 秒，最大260℃ |
四、輸入輸出規格
輸入配套：浪涌電壓 A 檔 25Vdc、B 檔 50Vdc、C 檔 100Vdc（最長 100ms）；保險絲推薦 A 檔 1.6A 快熔、B 檔 1A 快熔、C 檔 0.5A 快熔。
輸出類型：分單組輸出（SCWN06）和雙組輸出（DCWN06），單組為 3.3V/5V/12V/15V，雙組為 ±5V/±12V/±15V；最大電容負載單組4700μF，雙組每路2200μF。

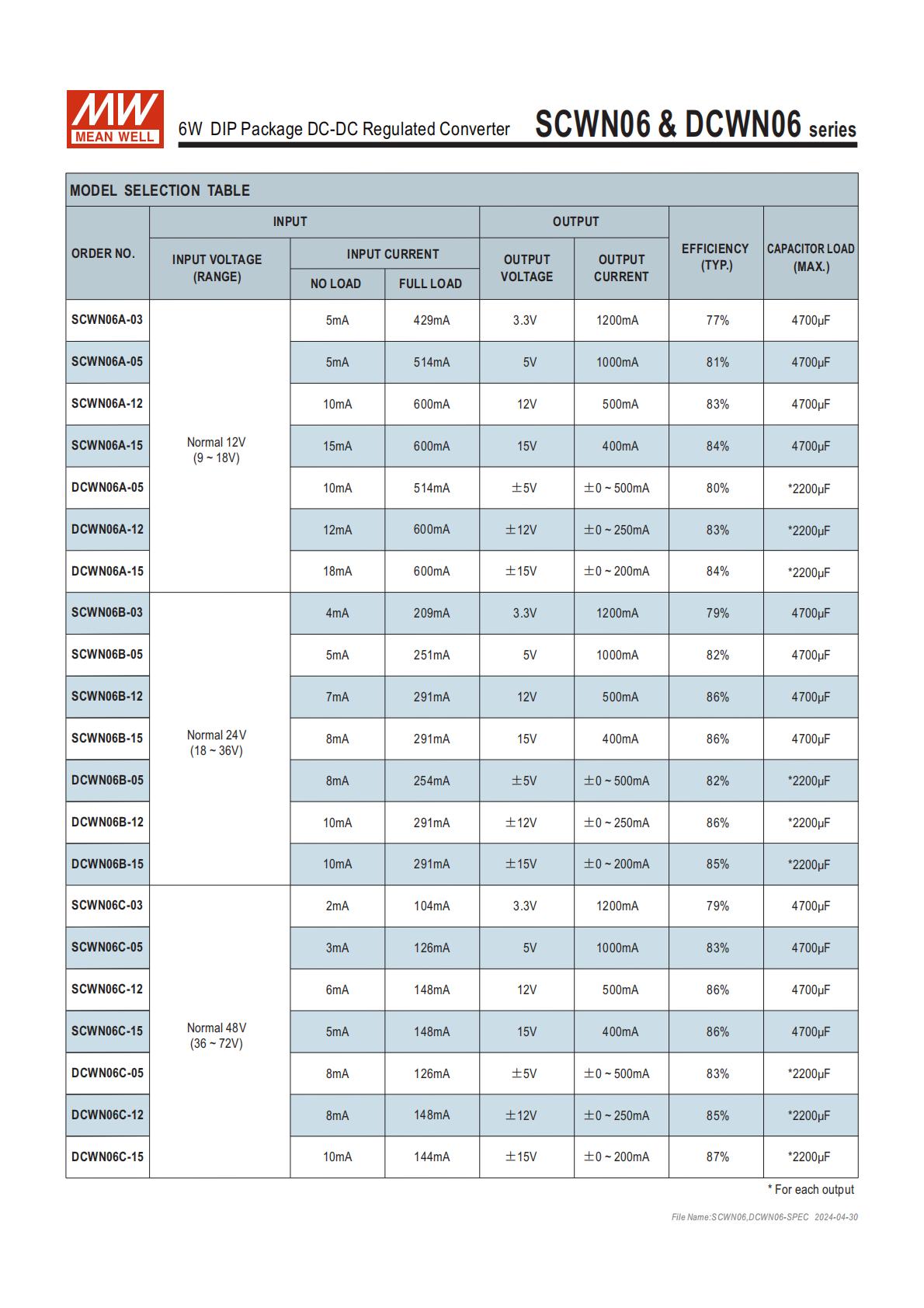

核心型號輸入輸出及效率表：| 機型 | 輸入電壓范圍 | 輸出電壓 / 電流 | 典型效率 | 最大電容負載 || ---- | ---- | ---- | ---- | ---- || SCWN06A-03 | 9~18V | 3.3V/1200mA | 77% | 4700μF || DCWN06A-15 | 9~18V | ±15V/±200mA | 84% | 2200μF（每路） || SCWN06B-12 | 18~36V | 12V/500mA | 86% | 4700μF || DCWN06B-15 | 18~36V | ±15V/±200mA | 85% | 2200μF（每路） || SCWN06C-15 | 36~72V | 15V/400mA | 86% | 4700μF || DCWN06C-15 | 36~72V | ±15V/±200mA | 87% | 2200μF（每路） |
五、保護功能
全系列具備短路、過負載、輸入欠壓鎖定三重保護，且均為故障移除后自動恢復模式：
短路保護：連續保護模式；
過負載保護：保護閾值為 **120 ~ 250%** 額定輸出功率；
欠壓鎖定：A 檔啟動 8.8Vdc / 關斷 8Vdc，B 檔啟動 17Vdc / 關斷 16Vdc，C 檔啟動 34Vdc / 關斷 31Vdc。
六、引腳定義（核心引腳）
| 引腳編號 | SCWN06（單組輸出） | DCWN06（雙組輸出） |
|---|---|---|
| 2、3 | -Vin | -Vin |
| 9 | N.C. | Common |
| 11 | N.C. | -Vout |
| 14 | +Vout | +Vout |
| 16 | -Vout | Common |
| 22、23 | +Vin | +Vin |
七、安規與電磁兼容
安全認證：通過EAC TP TC 020/2011認證；
EMC 發射：傳導、輻射均符合BS EN/EN55032 (CISPR32) A 級；
EMC 抗擾度：ESD 達 Level2（±8KV 空氣 /±4KV 傳導）、輻射抗擾 Level2（3V/m）、浪涌 Level1（0.5KV）等多等級標準。
八、應用領域
適配電信 / 數據通信系統、無線網絡、工業控制設備、儀器、分析儀、探測器、數據開關等場景，適用于分布式電源架構。
關鍵問題
問題 1（產品選型類）：SCWN06 和 DCWN06 系列的核心選型區分點是什么，輸入分檔和輸出類型如何對應？
答案：核心區分點為輸出類型，SCWN06 為單組輸出（3.3V/5V/12V/15V），DCWN06 為雙組對稱輸出（±5V/±12V/±15V）；輸入均分 A/B/C 三檔，A 檔 9~18V、B 檔 18~36V、C 檔 36~72V，每一檔輸入都對應有單組和雙組輸出的不同型號，且雙組輸出機型的最大電容負載為每路 2200μF，單組為 4700μF。
問題 2（性能保障類）：該系列轉換器的保護體系包含哪些內容，各保護功能的觸發條件和恢復方式是什么？
答案：保護體系包含短路、過負載、輸入欠壓鎖定三類；短路保護為連續保護模式，過負載保護觸發閾值為 120~250% 額定輸出功率，輸入欠壓鎖定分檔觸發（A 檔啟動 8.8V / 關斷 8V，B 檔 17V/16V，C 檔 34V/31V）；所有保護功能均為故障條件移除后自動恢復，無需人工干預。
問題 3（實際應用類）：該系列轉換器在實際使用中，紋波噪聲的測量標準和輸入配套的關鍵要求是什么？
答案：紋波噪聲測量需滿足使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，在 20MHz 帶寬下進行，標準值為 50mVp-p；輸入配套關鍵要求包括：浪涌電壓最長 100ms 內 A 檔 25Vdc、B 檔 50Vdc、C 檔 100Vdc；保險絲需按輸入分檔選配，A 檔 1.6A 快熔型、B 檔 1A 快熔型、C 檔 0.5A 快熔型；且產品無需最小負載，可直接空載運行
