SCWN03/DCWN03 系列是明緯推出的3W DIP24 封裝隔離穩壓 DC-DC 轉換器，分S 單組 / D 雙組輸出類型，具備2:1 寬輸入范圍（4.5~9V/9~18V/18~36V/36~72V）、3KVDC 輸入輸出隔離、-40~+90℃寬工作溫度等核心特性，效率最高達87%，支持連續短路 / 過負載 / 輸入欠壓三重保護且無需最小負載，符合BS EN/EN55032 輻射 A 級標準，輸出涵蓋 3.3V/5V/12V/15V 單路及 ±5V/±12V/±15V 雙路規格，適配電信、工業控制、儀器等多領域應用，提供3 年保固。

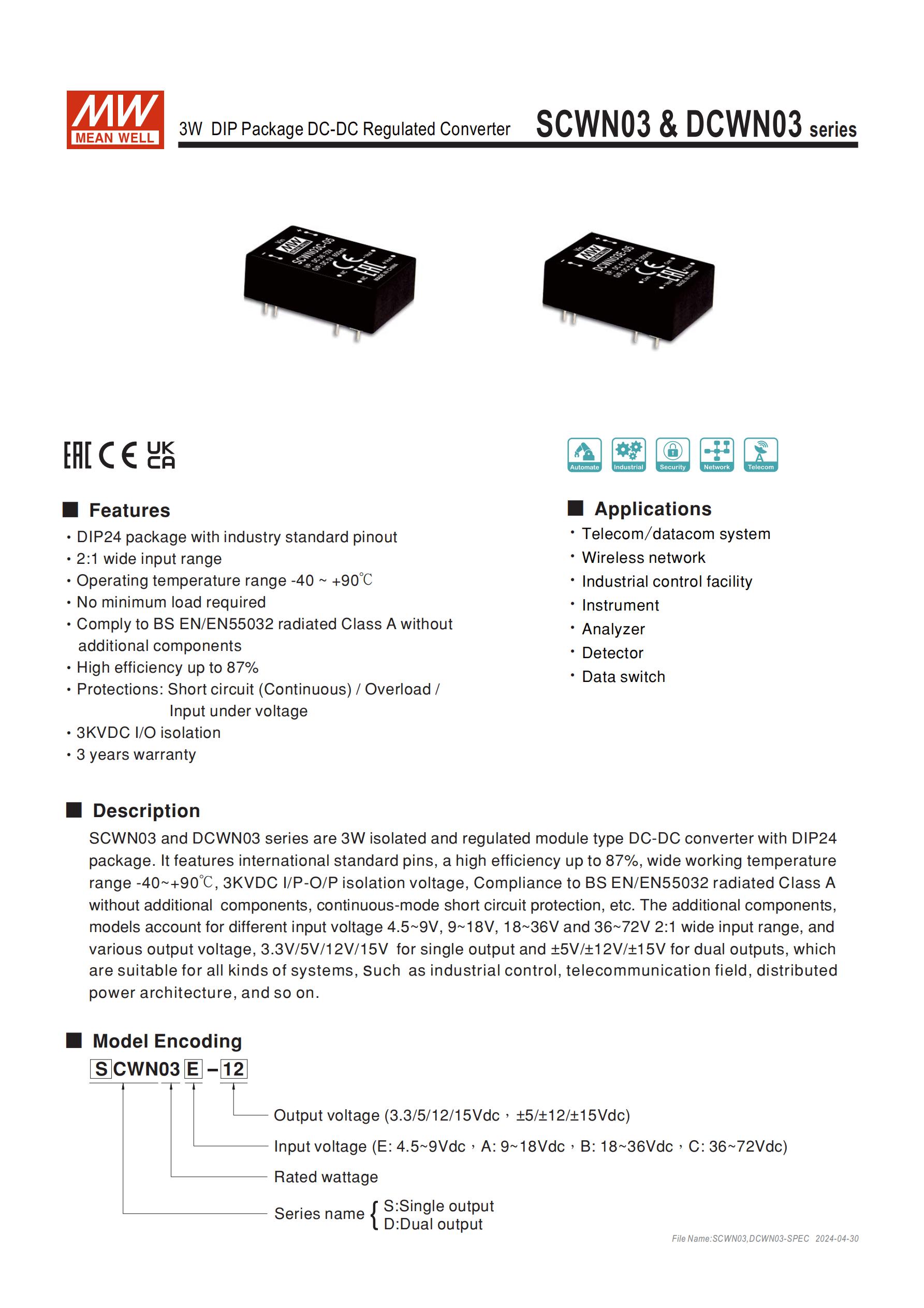

SCWN03&DCWN03 系列是明緯研發的3W DIP24 封裝隔離型穩壓 DC-DC 轉換器，分為SCWN03（單組輸出）和DCWN03（雙組輸出）兩大類型，采用工業標準引腳設計，為電信、工業控制等領域提供分布式電源解決方案，官方提供3 年保固，是全球交易品項。
二、核心關鍵特性
輸入輸出：2:1 寬輸入電壓范圍，分 4 檔規格；3KVDC 輸入 / 輸出隔離電壓，輸出含單路 / 雙路多規格，無需最小負載
效率與認證：轉換效率最高達 87%，符合BS EN/EN55032 輻射 A 級標準，無需額外組件
工作環境：**-40 ~ +90℃** 寬工作溫度，機殼最高耐受 + 100℃，自然風冷即可滿足散熱
保護功能：內置連續短路保護（自動恢復）、過負載保護（120~250% 額定功率，故障移除后恢復）、輸入欠壓鎖定，三重保護提升穩定性
物理規格：尺寸31.820.310.2mm，機殼為UL 94V-0 級絕緣黑色塑料，單顆重量 12.3g，耐振動（10~500Hz，2G，X/Y/Z 軸各 60 分鐘）
三、型號編碼規則
型號編碼由輸出類型 + 系列名 + 額定功率 + 輸入檔 + 輸出電壓組成，具體規則：
首位：S = 單組輸出，D = 雙組輸出
核心：CWN03=3W 系列名
輸入檔：E=4.5~9Vdc，A=9~18Vdc，B=18~36Vdc，C=36~72Vdc
尾端：輸出電壓（03=3.3V、05=5V、12=12V、15=15V，雙組為 ± 對應電壓）例：SCWN03E-12=3W 單組輸出，輸入 4.5~9V，輸出 12V

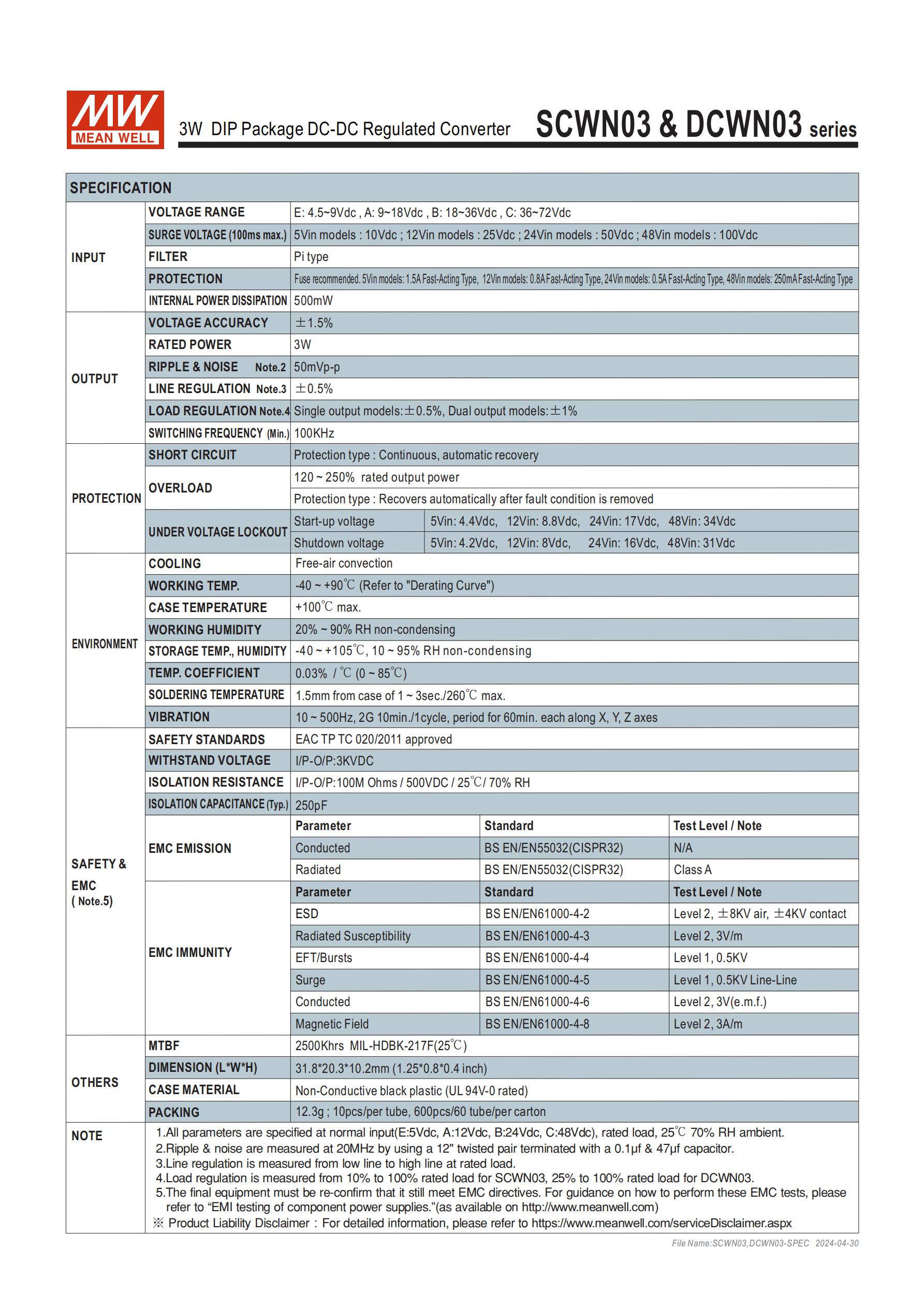

四、核心電氣參數（含關鍵數字）
| 參數類別 | 具體規格（關鍵數字加粗） | 備注 |
|---|---|---|
| 電壓精度 | ±1.5% | 常規測試條件下 |
| 紋波與噪聲 | 50mVp-p | 20MHz 帶寬下測量 |
| 開關工作頻率 | 最小100KHz | - |
| 線性調整率 | ±0.5% | 額定負載下低到高電壓測量 |
| 負載調整率 | 單路 **±0.5%，雙路±1%** | 單路 10%~100% 負載，雙路 25%~100% 負載 |
| 浪涌電壓 | 最長100ms，5Vin=10Vdc/12Vin=25Vdc/24Vin=50Vdc/48Vin=100Vdc | 各輸入檔對應值 |
| 欠壓鎖定 | 啟動電壓：5Vin=4.4V/12Vin=8.8V/24Vin=17V/48Vin=34V；關斷電壓：5Vin=4.2V/12Vin=8V/24Vin=16V/48Vin=31V | 均為 dc 規格 |
| 內部功耗 | 500mW | - |
| 絕緣阻抗 | 100M Ohms /500VDC/25℃/70% RH | 輸入輸出間 |
| 絕緣容抗 | 250pF（典型值） | 輸入輸出間 |
| MTBF | 2500Khrs（MIL-HDBK-217F，25℃） | 平均無故障工作時間 |

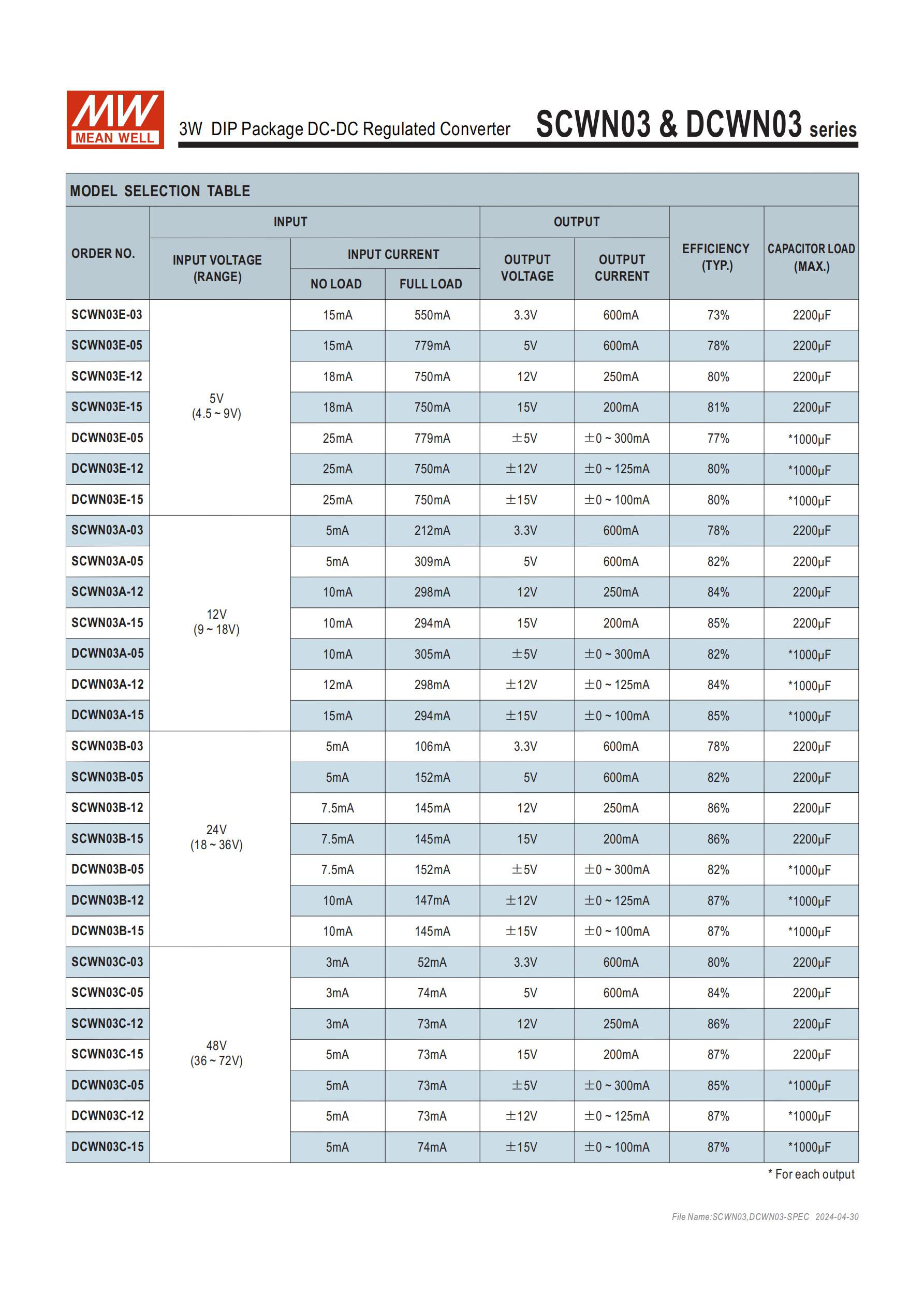

五、主流機型核心參數表
| 機型系列 | 輸入檔（范圍） | 輸出類型 / 電壓 | 額定輸出電流 | 典型效率 | 最大電容負載 |
|---|---|---|---|---|---|
| SCWN03E | E（4.5~9V） | 單路 / 3.3/5/12/15V | 600/600/250/200mA | 73%~81% | 2200μF |
| DCWN03E | E（4.5~9V） | 雙路 /±5/±12/±15V | ±300/±125/±100mA | 77%~80% | 1000μF（每路） |
| SCWN03A | A（9~18V） | 單路 / 3.3/5/12/15V | 600/600/250/200mA | 78%~85% | 2200μF |
| DCWN03A | A（9~18V） | 雙路 /±5/±12/±15V | ±300/±125/±100mA | 82%~85% | 1000μF（每路） |
| SCWN03B | B（18~36V） | 單路 / 3.3/5/12/15V | 600/600/250/200mA | 78%~86% | 2200μF |
| DCWN03B | B（18~36V） | 雙路 /±5/±12/±15V | ±300/±125/±100mA | 82%~87% | 1000μF（每路） |
| SCWN03C | C（36~72V） | 單路 / 3.3/5/12/15V | 600/600/250/200mA | 80%~87% | 2200μF |
| DCWN03C | C（36~72V） | 雙路 /±5/±12/±15V | ±300/±125/±100mA | 85%~87% | 1000μF（每路） |
六、安規與電磁兼容
安全認證：通過EAC TP TC 020/2011認證
電磁兼容發射：BS EN/EN55032(CISPR32) 輻射 A 級，傳導無特殊標注
電磁兼容抗擾度：ESD 達 Level2（±8KV 空氣 /±4KV 接觸）、輻射抗擾度 Level2（3V/m）、浪涌 Level1（0.5KV 線對線）等，滿足工業級抗干擾要求
七、包裝與安裝
包裝規格：10 顆 / 套管，60 套管 / 箱（共 600 顆），外箱尺寸 390.9284.8175.7mm，整箱重 10.82Kg
焊接要求：焊接溫度260℃max，距離機殼 1.5mm 處焊接，時長 1~3sec
安裝手冊：可在明緯官網（http://www.meanwell.com/manual.html）查閱
保險絲推薦：5Vin=1.5A 快熔 / 12Vin=0.8A 快熔 / 24Vin=0.5A 快熔 / 48Vin=250mA 快熔
八、應用領域
適配電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等場景，適用于分布式電源架構。
關鍵問題
問題 1（產品選型類）：SCWN03 和 DCWN03 系列的輸入輸出規格分檔有哪些，如何根據輸入電壓和輸出需求選型？
答案：輸入分 4 檔：E (4.5~9V)、A (9~18V)、B (18~36V)、C (36~72V)；輸出分單組（SCWN03）：3.3V/5V/12V/15V，雙組（DCWN03）：±5V/±12V/±15V。選型時先根據實際輸入電壓確定輸入檔（如 12V 輸入選 A 檔），再根據需要的輸出路數（單 / 雙）選擇系列，最后匹配輸出電壓（如 12V 單路輸出選 SCWN03A-12）。
問題 2（性能特性類）：該系列轉換器的保護功能具體有哪些，各保護模式的觸發條件和恢復方式是什么？
答案：具備連續短路、過負載、輸入欠壓鎖定三大保護功能。1. 短路保護：模式為連續保護，觸發短路后自動恢復；2. 過負載保護：觸發條件為輸出功率達到 120~250% 額定功率，故障條件移除后自動恢復；3. 輸入欠壓鎖定：不同輸入檔有對應啟動 / 關斷電壓（如 5Vin 啟動 4.4V、關斷 4.2V），輸入電壓低于關斷電壓時鎖定，回升至啟動電壓后恢復工作。
問題 3（實際應用類）：該系列轉換器在實際應用中，關于電容負載、保險絲搭配、焊接有哪些關鍵工藝要求？
答案：1. 電容負載：單組輸出機型最大2200μF，雙組輸出機型每路最大1000μF；2. 保險絲搭配：需按輸入檔選配快熔型保險絲，5Vin=1.5A、12Vin=0.8A、24Vin=0.5A、48Vin=250mA；3. 焊接要求：焊接溫度最高260℃，焊接點需距離機殼1.5mm，單次焊接時長控制在1~3 秒，避免高溫?fù)p壞器件。
