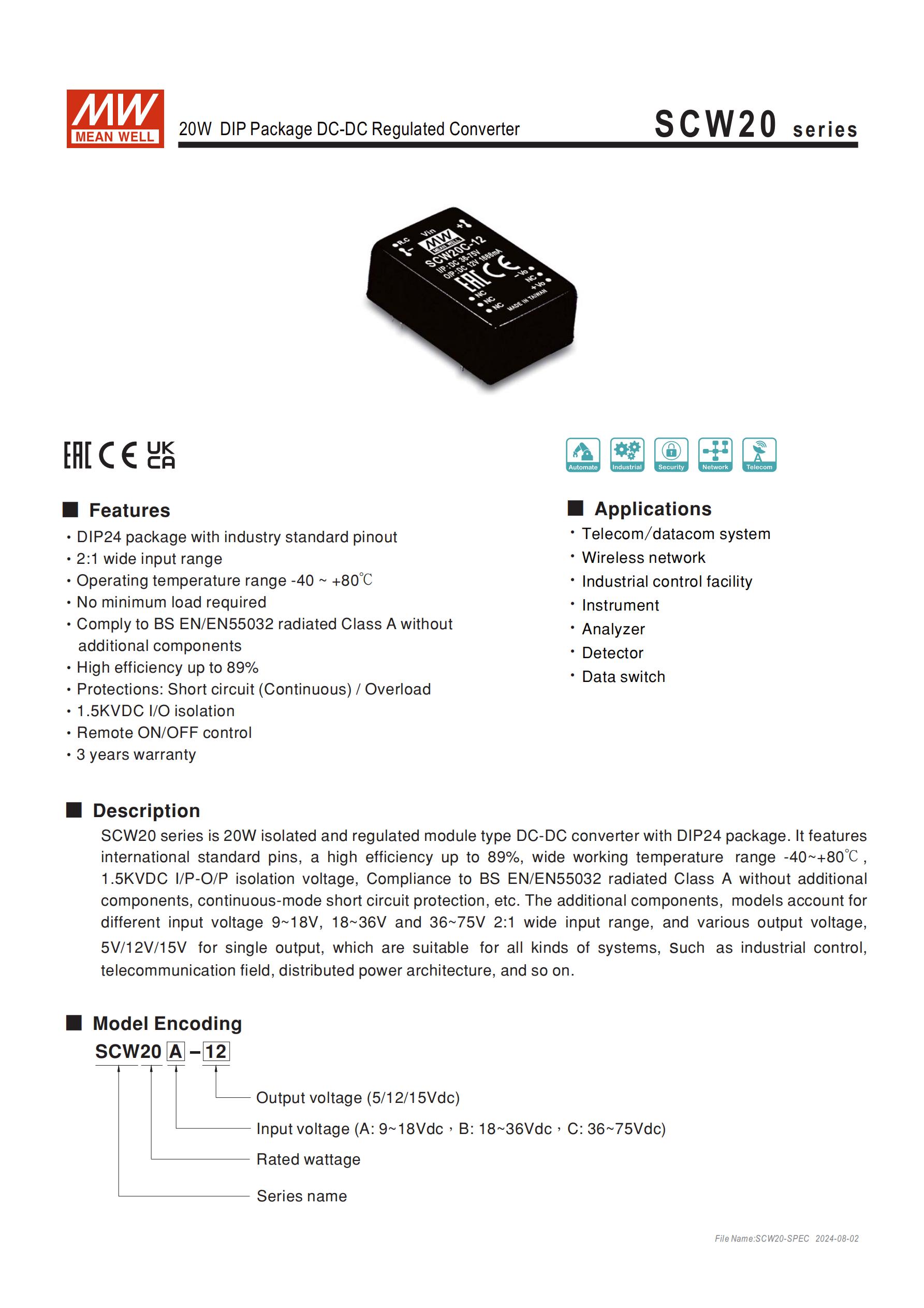

SCW20 系列是明緯推出的20W DIP24 封裝DC-DC 穩壓轉換器，具備1.5KVDC 輸入輸出隔離、2:1 寬輸入范圍（分 9~18V/18~36V/36~75V 三檔）、-40~+80℃寬工作溫度，效率最高達89%，支持遙控開 / 關、連續短路 / 過負載自動恢復保護，無需最小負載且符合 BS EN/EN55032 輻射 A 級標準，無需額外組件，提供 5V/12V/15V 單組輸出，適配電信通信、工業控制等領域，采用五面金屬外殼，3 年保固，MTBF 達 224Khrs。
一、產品核心定位
SCW20 系列為明緯研發的20W DIP24 封裝隔離式穩壓 DC-DC 轉換器，采用行業標準引腳、五面金屬外殼設計，主打?qū)捿斎敕秶?、高可靠性與強兼容性，無需最小負載且無需額外組件即可滿足電磁兼容 A 級標準，適用于工業、通信等多領域分布式電源架構，提供3 年保固，MTBF 達224Khrs（MIL-HDBK-217F，25℃）。
二、關鍵產品特性

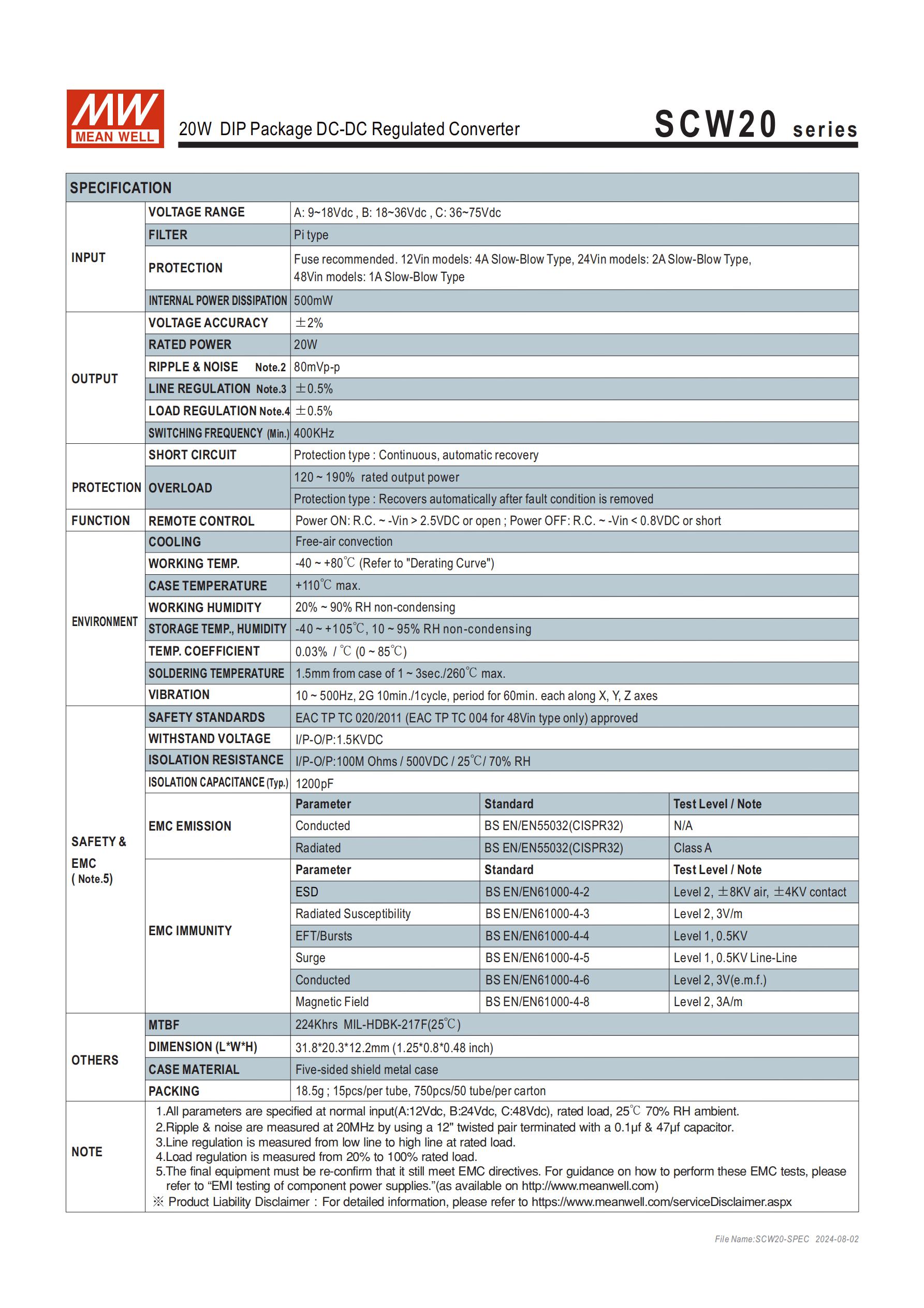

電氣核心特性：1.5KVDC輸入 / 輸出隔離，2:1 寬輸入范圍分三檔設計；效率最高89%，額定功率20W；電壓精度 **±2%，線性調整率與負載調整率均為±0.5%，紋波與噪聲80mVp-p**，開關工作頻率最小400KHz。
保護功能：支持連續短路保護（自動恢復）、過負載保護（120~190% 額定功率，故障移除后自動恢復）；內部功耗最大500mW。
控制功能：配備遙控開 / 關，開機條件為 R.C.~-Vin>2.5VDC 或開路，關機條件為 R.C.~-Vin<0.8VDC 或短路。
環境適應性：工作溫度 **-40~+80℃（需參考負載減額曲線），機殼最高溫度+110℃；儲存溫度-40~+105℃，工作 / 儲存濕度分別為 20~90% RH、10~95% RH，均無冷凝；溫度系數0.03%/℃**（0~85℃）；耐振動為 10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
電磁兼容：符合 **BS EN/EN55032 (CISPR32)** 輻射 A 級、傳導標準，無需額外組件；EMC 抗擾度含 ESD（Level2，±8KV 空氣 /±4KV 接觸）、輻射抗擾（Level2，3V/m）等多項目達標。
三、型號編碼與機型參數
型號編碼規則：

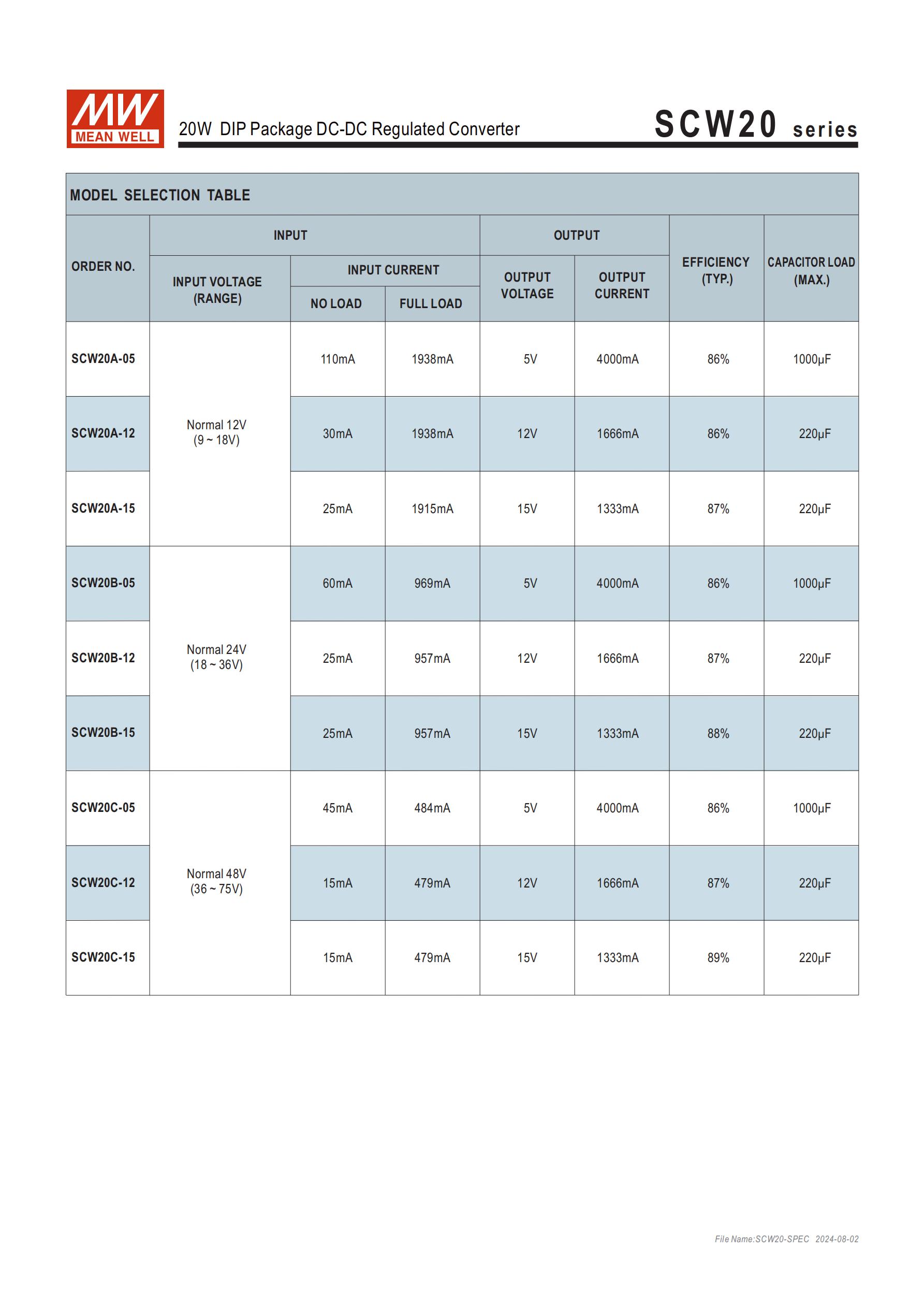

SCW20+輸入檔+輸出電壓，輸入檔 A=9~18Vdc、B=18~36Vdc、C=36~75Vdc；輸出電壓為 5/12/15Vdc，額定功率 20W。核心機型參數表| 訂單號 | 輸入電壓范圍 | 空載輸入電流 | 滿載輸入電流 | 輸出電壓 | 輸出電流 | 典型效率 | 最大電容負載 ||--------|--------------|--------------|--------------|----------|----------|----------|--------------|| SCW20A-05 | 9~18V | 110mA | 1938mA | 5V | 4000mA | 86% | 1000μF || SCW20A-12 | 9~18V | 30mA | 1938mA | 12V | 1666mA | 86% | 220μF || SCW20A-15 | 9~18V | 25mA | 1915mA | 15V | 1333mA | 87% | 220μF || SCW20B-05 | 18~36V | 60mA | 969mA | 5V | 4000mA | 86% | 1000μF || SCW20B-12 | 18~36V | 25mA | 957mA | 12V | 1666mA | 87% | 220μF || SCW20B-15 | 18~36V | 25mA | 957mA | 15V | 1333mA | 88% | 220μF || SCW20C-05 | 36~75V | 45mA | 484mA | 5V | 4000mA | 86% | 1000μF || SCW20C-12 | 36~75V | 15mA | 479mA | 12V | 1666mA | 87% | 220μF || SCW20C-15 | 36~75V | 15mA | 479mA | 15V | 1333mA | 89% | 220μF |
四、電氣與物理規格
絕緣參數：輸入 / 輸出絕緣阻抗100M Ohms/500VDC/25℃/70%RH，絕緣容抗典型值1200pF；耐壓為輸入 / 輸出1.5KVDC。
焊接與安裝：焊接溫度為距機殼 1.5mm 處260℃max，持續 1~3sec；引腳誤差 0.8±0.05mm，尺寸誤差 x.x±0.5mm、x.xx±0.25mm，引腳間距每格2.54mm；核心引腳定義：1 腳為 Remote ON/OFF，2/3 腳為 - Vin，22/23 腳為 + Vin，14 腳為 + Vout，16 腳為 - Vout，9/11 腳為 N.C.。
推薦配件：輸入濾波為 Pi type；保險絲推薦12Vin 機型 4A 慢熔型、24Vin 機型 2A 慢熔型、48Vin 機型 1A 慢熔型；可搭配指定濾波器使產品符合 BS EN/EN55032 B 級標準。
五、包裝與認證
包裝規格：單顆重 18.5g，15 顆 / 管，750 顆 / 50 管 / 箱，外箱尺寸 L620×W230×H230，整箱重 17.3Kg。
安全認證：通過EAC TP TC 020/2011認證，48Vin 機型額外通過 EAC TP TC 004 認證。
六、應用領域
適配電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等場景。
關鍵問題
問題 1（產品選型）：SCW20 系列不同輸入檔對應的典型應用電壓與最高效率機型分別是什么？答案：輸入檔 A 對應典型 12V（9~18V）、B 對應典型 24V（18~36V）、C 對應典型 48V（36~75V）；最高效率機型為 SCW20C-15，典型效率達 89%。
問題 2（使用操作）：SCW20 系列的遙控開 / 關功能的觸發條件是什么，保險絲該如何選配？答案：遙控開機條件為 R.C.~-Vin>2.5VDC 或開路，關機條件為 R.C.~-Vin<0.8VDC 或短路；保險絲選配為 12Vin 機型用 4A 慢熔型、24Vin 機型用 2A 慢熔型、48Vin 機型用 1A 慢熔型。
問題 3（性能與可靠性）：SCW20 系列的核心保護功能、電磁兼容標準及可靠性指標（MTBF）分別是什么？答案：核心保護功能為連續短路保護（自動恢復）、過負載保護（120~190% 額定功率，故障移除后自動恢復）；電磁兼容符合 BS EN/EN55032 (CISPR32) 輻射 A 級，無需額外組件；可靠性指標 MTBF 為 224Khrs（依據 MIL-HDBK-217F，25℃測試條件）。
