SCW12 系列是 12W DC-DC 穩壓?jiǎn)谓M輸出轉換器，具備2:1 寬范圍輸入、1500VDC 輸入 / 輸出隔離等核心特性，內置遙控開 / 關與 EMI 濾波電路，支持短路 / 過負載打嗝模式保護且可自動恢復，采用五面防護金屬外殼、自然冷卻設計，經 100% 滿載老化，有 2 年保固；輸出涵蓋 5V/12V/15V（可選 2.5V/3.3V 改良機型），輸入分 A (9~18VDC)、B (18~36VDC)、C (36~72VDC) 三類，工作溫度 **-40~+71℃，尺寸為31.820.312.2mm**，安規與電磁兼容符合多項標準，MTBF≥600Khrs，性價比高且信賴性強。
SCW12 系列為明緯推出的12W DC-DC 穩壓?jiǎn)谓M輸出轉換器，主打低成本、高信賴性，是經 100% 滿載老化的工業級器件，提供2 年保固，還可選擇 2.5V/3.3V 輸出的改良機型，為多場景供電提供解決方案。
二、核心產品特性
電氣隔離：實現1500VDC 輸入 / 輸出隔離，提升使用安全性；
輸入特性：支持2:1 寬范圍輸入，適配不同電壓供電場景；
內置功能：集成遙控開 / 關功能、EMI 濾波電路，無需額外外設即可實現相關功能；
保護機制：具備短路、過負載雙重保護，均采用打嗝模式，異常條件移除后可自動恢復，過載 / 短路操作需控制在 30 秒內；
結構與散熱：采用五面防護金屬外殼，自然冷卻設計，無需散熱風扇，簡化安裝；
濾波設計：配備 π 網絡濾波，推薦外接保險絲提升防護性。

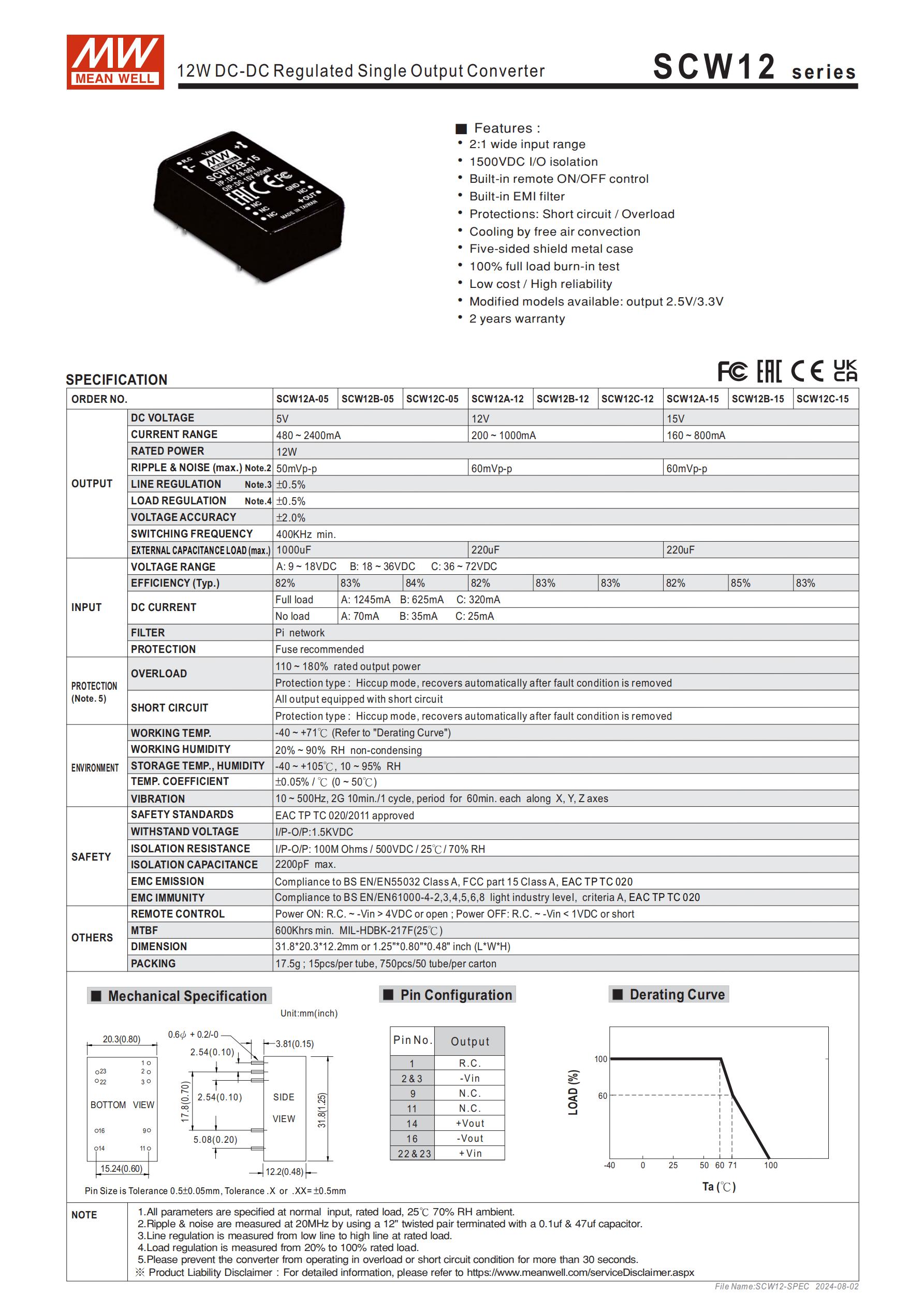

三、核心電氣規格
該系列按輸出電壓分 5V/12V/15V 三類，按輸入電壓分 A (9~18VDC)、B (18~36VDC)、C (36~72VDC) 三類，核心參數如下表：
| 輸出電壓 | 5V | 12V | 15V |
|---|---|---|---|
| 電流范圍 | 480~2400mA | 200~1000mA | 160~800mA |
| 額定功率 | 12W（全系列） | 12W | 12W |
| 紋波與噪聲（最大） | 50mVp-p | 60mVp-p | 60mVp-p |
| 電壓精度 | ±2.0%（全系列） | ±2.0% | ±2.0% |
| 線性調整率 | ±0.5%（全系列） | ±0.5% | ±0.5% |
| 負載調整率 | ±0.5%（全系列） | ±0.5% | ±0.5% |
| 效率（Typ.） | 82%/83%/84%（A/B/C） | 82%/83%/83%（A/B/C） | 82%/85%/83%（A/B/C） |
其他電氣參數：
開關工作頻率：最小400KHz；
直流電流：5V 滿載 A:1245mA、B:625mA、C:320mA；空載 A:70mA、B:35mA、C:25mA；
遙控邏輯：開機為 R.C.~-Vin >4VDC 或開路，關機為 R.C.~-Vin <1VDC 或短路。
四、環境工作參數
工作溫度：-40 ~ +71 ℃（需參考負載減額曲線）；
工作濕度：20 ~ 90% RH，無冷凝；
儲存溫濕度：-40 ~ +105 ℃、10 ~ 95% RH，適配惡劣倉儲環境；
溫度系數：± 0.05% / ℃（0 ~ 50 ℃區間），電壓穩定性強；
耐振動：10 ~ 500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘，滿足工業振動環境要求。
五、安規與電磁兼容
安全規范：通過EAC TP TC 020/2011認證；
耐壓性能：輸入 / 輸出間1500VDC；
絕緣參數：絕緣阻抗100M Ohms / 500VDC / 25 ℃ / 70% RH，絕緣容抗最大2200pF；
電磁兼容發射：符合 BS EN/EN55022 Class A、FCC part 15 Class A、EAC TP TC 020；
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8 A 級輕工業標準、EAC TP TC 020。
六、物理與包裝參數
產品尺寸：31.820.312.2mm（英制 1.25"*0.80"*0.48"），體積小巧；
單顆重量：17.5g；

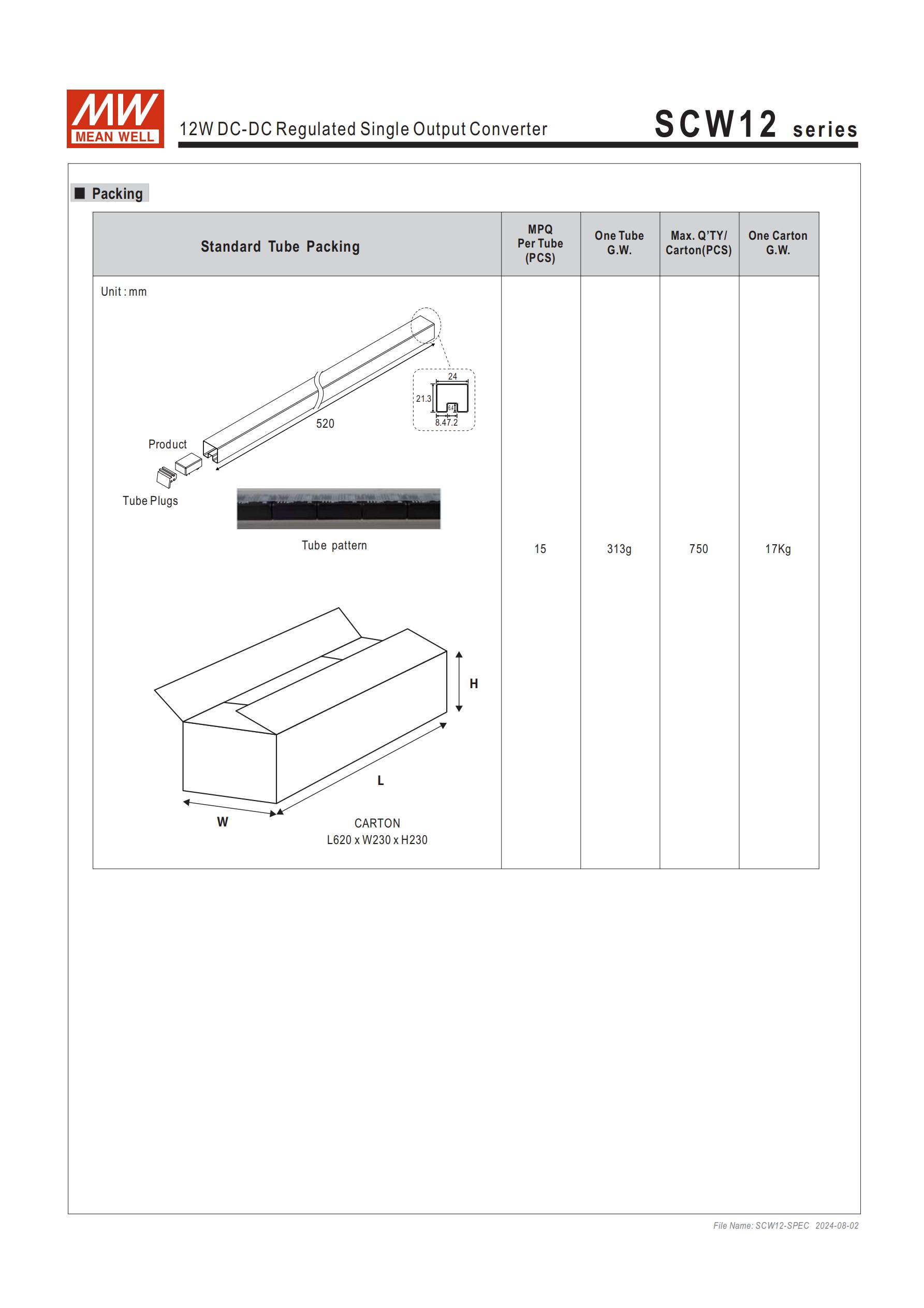

包裝規格：15 顆 / 管，750 顆 / 50 管 / 箱，每管毛重 313g，整箱毛重 17Kg；
外箱尺寸：L620 x W230 x H230（單位：mm）。
七、可靠性與測試說明
平均無故障時間（MTBF）：≥ 600Khrs（依據 MIL-HDBK-217F，25℃環境）；
測試基準：未特別說明時，所有參數均在正常輸入、額定負載、25℃ 70% RH下測量；
專項測量：紋波噪聲、線性調整率、負載調整率均有專屬測量方法（如紋波噪聲需 12" 雙絞線 + 終端電容，20MHZ 帶寬測量）。
關鍵問題
問題 1（產品適配性）：SCW12 系列按輸入電壓分哪幾類，分別適配什么電壓范圍，輸出有哪些常規電壓可選？
答案：輸入分 A、B、C 三類，A 類適配 9~18VDC，B 類適配 18~36VDC，C 類適配 36~72VDC；常規輸出電壓有 5V、12V、15V，還可選擇 2.5V/3.3V 的改良機型，全系列額定功率均為 12W。
問題 2（保護與可靠性）：SCW12 系列的保護機制包含哪些，保護模式是什么，產品的平均無故障時間是多少？
答案：具備短路、過負載雙重保護機制，兩種保護均采用打嗝模式，異常條件移除后可自動恢復（注：過載 / 短路操作不得超過 30 秒）；產品在 25℃環境下的 MTBF（平均無故障時間）≥600Khrs，依據 MIL-HDBK-217F 標準。
問題 3（使用與操作）：SCW12 系列的遙控開 / 關的邏輯要求是什么，工作溫度范圍是多少，是否有特殊注意事項？
答案：遙控開機要求為 R.C.~-Vin >4VDC 或開路，遙控關機要求為 R.C.~-Vin <1VDC 或短路；工作溫度范圍為 - 40~+71℃，該溫度下需參考負載減額曲線使用；此外，產品所有規格參數默認在 25℃、70% RH、正常輸入 + 額定負載下測量，紋波噪聲、調整率等參數有專屬的專業測量方法。
