SCW08 系列是明緯推出的 8W DC-DC 穩壓單組輸出轉換器，具備2:1 寬范圍輸入、1500VDC 輸入 / 輸出隔離核心特性，內建 EMI 濾波電路，支持短路 / 過負載打嗝模式保護且可自動恢復，采用五面金屬外殼、自然冷卻設計，經 100% 滿載老化測試，擁有 2 年保固；產品分 A/B/C 三檔輸入電壓（9~18VDC/18~36VDC/36~72VDC），輸出 5V/12V/15V 三種規格，工作溫度 **-40 ~ +71℃，尺寸為31.820.312.2mm**，通過多項安規與電磁兼容認證，MTBF≥900Khrs，兼具低成本與高可靠性。
一、產品基礎信息
SCW08 系列為明緯生產的8W DC-DC 穩壓單組輸出轉換器，是具備高可靠性的低成本工業級電源產品，經100% 滿載老化測試，提供2 年保固，全球交易品項識別碼可通過明緯官網查詢，安裝手冊亦發布于明緯官網指定頁面。
二、核心產品特性
電氣核心：支持2:1 寬范圍輸入，實現1500VDC 輸入 / 輸出隔離，開關工作頻率最小 50KHz；
電路設計：內建 EMI 濾波電路，推薦搭配π 型濾波網絡使用，建議配置對應規格保險絲；
結構防護：采用五面金屬外殼防護，散熱方式為自然冷卻，單顆重量17.5g；
保護功能：具備短路、過負載雙重保護，均為打嗝模式，異常條件移除后可自動恢復；過載 / 短路操作不可超過 30 秒。

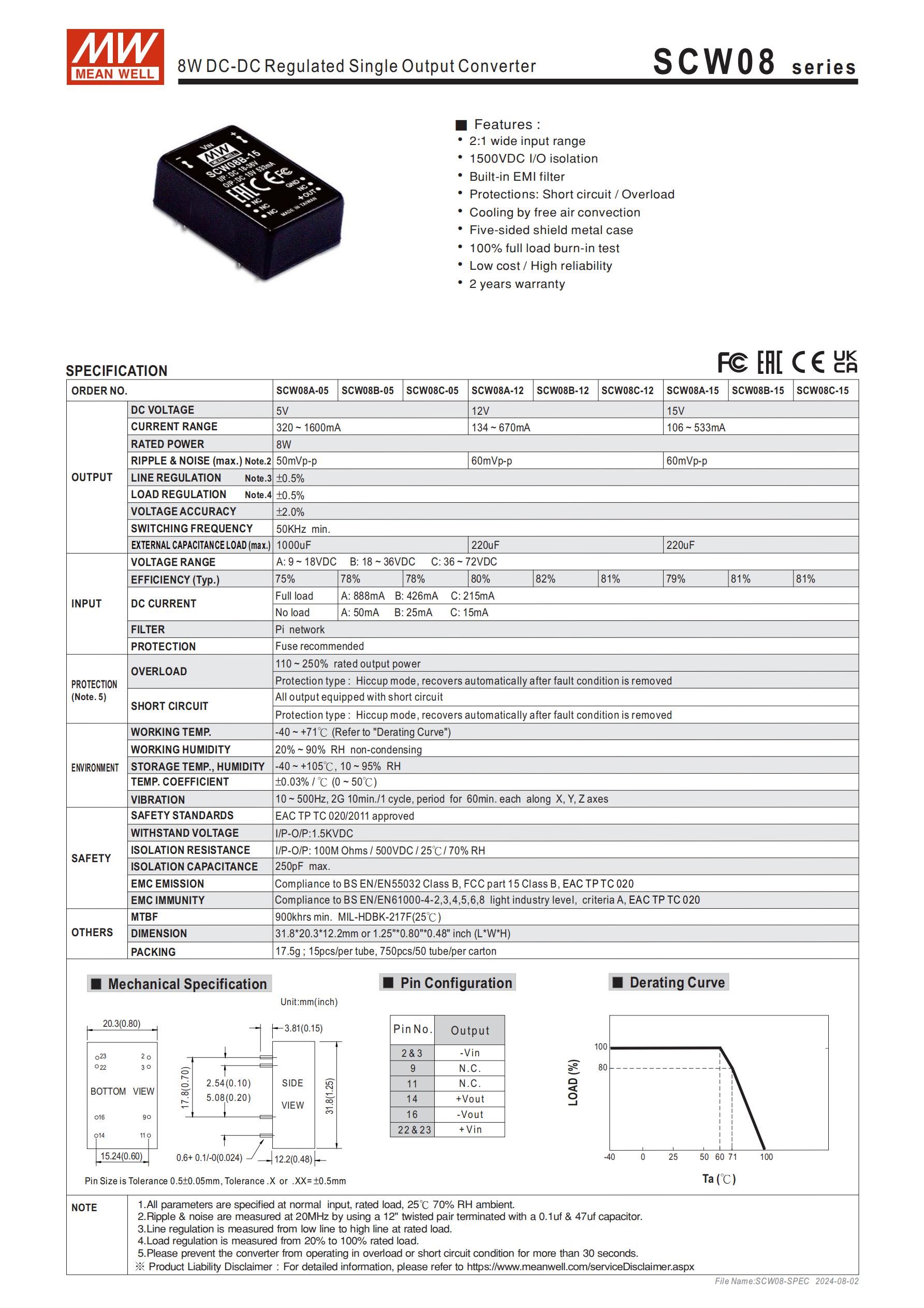

三、核心電氣規格
該系列分 A/B/C 三檔輸入電壓，輸出 5V/12V/15V 三種規格，額定功率均為8W，關鍵參數如下表，且所有參數默認在正常輸入、額定負載、25℃ 70% RH環境下測量：
| 項目 | 規格參數 |
|---|---|
| 輸入電壓范圍 | A：9~18VDC；B：18~36VDC；C：36~72VDC |
| 輸出電壓 | 5V/12V/15V |
| 電壓精度 | ±0.5%/±2.0% |
| 紋波與噪聲（最大） | 5V 檔：50mVp-p/60mVp-p；12V/15V 檔：60mVp-p（測量有專用規范） |
| 線性調整率 | 額定負載下從低電壓到高電壓測量（備注 3） |
| 負載調整率 | 額定負載的 20%~100% 區間測量（備注 4） |
| 效率（Typ.） | 75%~82%，不同規格略有差異 |
| 輸入電流 | 分滿載 / 空載，如 5V-A 檔滿載 888mA、12V-C 檔滿載 215mA 等，空載為 mA 級低電流 |
| 過負載保護 | 額定輸出功率的110 ~ 250% |
四、環境工作參數
工作溫度：-40 ~ +71℃（需參考產品負載減額曲線）；
工作濕度：20 ~ 90% RH，無冷凝；
儲存溫濕度：-40 ~ +105℃，10 ~ 95% RH；
溫度系數：±0.03% /℃（測量區間 0 ~ 50℃）；
耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。
五、安規與電磁兼容
安全規范：通過EAC TP TC 020/2011認證；
絕緣與耐壓：I/P-O/P 耐壓1.5KVDC；絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH；絕緣容抗最大 250pF；
電磁兼容發射：符合BS EN/EN55032 Class B、FCC part 15 Class B、EAC TP TC 020；
電磁兼容抗擾度：符合BS EN/EN61000-4-2,3,4,5,6,8，A 級輕工業標準、EAC TP TC 020。
六、機構尺寸與包裝
機構尺寸：31.820.312.2mm（英制 1.25"0.80"0.48"，LWH）；
腳位定義：包含 + Vin、-Vin、+Vout、-Vout 及 N.C.（空腳）引腳，部分引腳為合并引腳（如 2&3、22&23）；

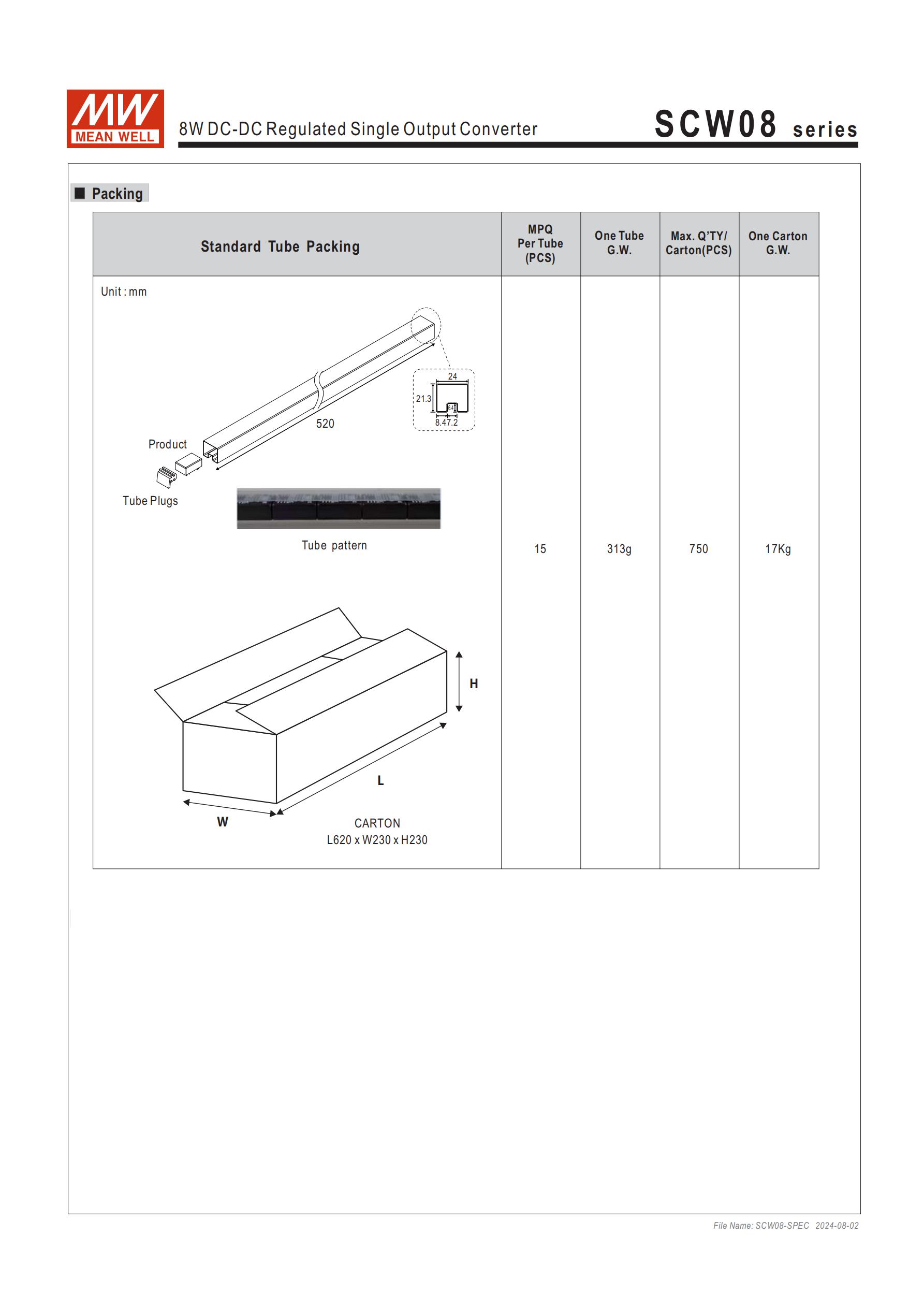

包裝規格：15 顆 / 管，750 顆 / 50 管 / 箱；外箱尺寸L620 x W230 x H230，管塞 / 套管有對應規格，整箱約 17Kg，單管 313g。
七、其他關鍵參數
平均無故障時間（MTBF）：≥900Khrs（參考 MIL-HDBK-217F 標準，25℃環境）；
測試規范：紋波和噪聲需用 12" 雙絞線、終端并聯 0.1uf+47uf 電容，在 20MHZ 帶寬下測量。
八、產品免責聲明
詳細免責信息可參閱明緯官網鏈接：http://www.meanwell.com.cn/serviceDisclaimer.aspx，文檔版本為 2024-08-02 發布。
關鍵問題
問題 1（產品應用特性）：SCW08 系列轉換器的輸入輸出核心規格及保護功能是什么，適用于什么場景？
答案：輸入分 A (9~18VDC)、B (18~36VDC)、C (36~72VDC) 三檔 2:1 寬范圍，輸出為 5V/12V/15V 單組穩壓，額定功率 8W，具備 1500VDC 輸入輸出隔離；保護功能為短路、過負載打嗝模式保護，異常移除后可自動恢復，且內建 EMI 濾波、五面金屬外殼防護，工作溫度 - 40~+71℃，耐振動，通過多項工業級安規與 EMC 認證，適用于對電源隔離、寬壓輸入、工業環境適應性有要求的低成本應用場景。
問題 2（測試與使用規范）：SCW08 系列的紋波噪聲測量有何專用要求，過載 / 短路操作有什么限制？
答案：紋波和噪聲測量需使用12" 雙絞線，同時在終端并聯0.1uf 和 47uf 的電容，并在20MHZ 帶寬下完成測量；過載和短路保護雖為自動恢復的打嗝模式，但該類異常條件下的操作時間不可超過 30 秒，否則可能損壞產品。
問題 3（產品物理與包裝規格）：SCW08 系列轉換器的尺寸、單顆重量及包裝規格是怎樣的？
答案：產品尺寸為31.820.312.2mm（英制 1.25"0.80"0.48"，LWH），單顆重量17.5g；包裝采用管裝 + 箱裝形式，15 顆 / 管，750 顆 / 50 管 / 箱，外包裝箱尺寸為 L620 x W230 x H230，單管重量 313g，整箱約 17Kg
