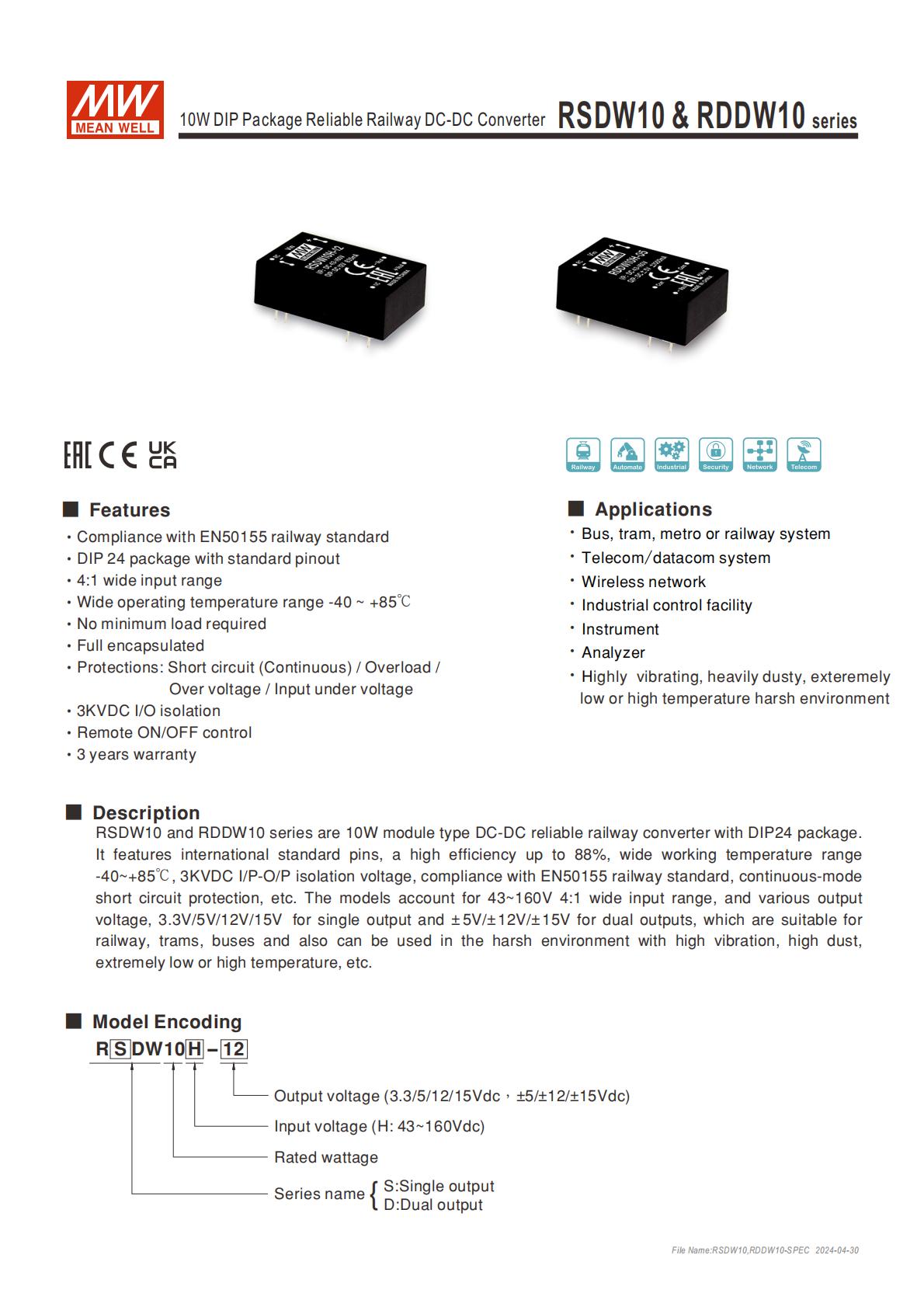

RSDW10 & RDDW10 系列是明緯推出的10W DIP24 封裝DC-DC 轉換器，符合EN50155 鐵路標準，具備43~160V 4:1 寬輸入范圍、3KVDC 輸入輸出隔離、-40~+85℃寬工作溫度，支持單 / 雙組多電壓輸出且無需最小負載，擁有短路、過負載等多重自動恢復類保護及遙控開 / 關功能，效率最高達88%，MTBF 為 1200Khrs，適配鐵路交通、工業控制等惡劣環境，提供 3 年保固。
本文檔為明緯RSDW10 & RDDW10 系列10W DIP 封裝 DC-DC 轉換器的技術規格書，全面闡述了產品核心特性、電氣參數、型號選型、應用場景、物理規格及配套要求等內容，以下為分點詳細總結：
一、產品核心特性
認證與標準：符合EN50155 鐵路標準（含 EN61373 沖擊振動、EN50121-3-2 EMC），通過EAC TPTC004安全認證，工業標準 DIP24 引腳，提供3 年保固。
輸入輸出核心：43~160Vdc 4:1 寬輸入范圍，浪涌電壓支持 200Vdc（最長 100ms）；具備3KVDC 輸入 / 輸出隔離，絕緣阻抗達 100M Ohms / 500VDC（25℃/70% RH）。
效率與輸出：額定功率10W，轉換效率典型值 85%~88%（最高 88%）；支持單組（3.3V/5V/12V/15V）、雙組（±5V/±12V/±15V）輸出，無需最小負載。
環境適應性：工作溫度 **-40 ~ +85℃**（機殼最高 + 100℃），儲存溫度 - 55~+125℃；工作 / 儲存濕度分別為 20~90% RH、10~95% RH（均無冷凝）；耐振動符合 EN61373（類別 1-Class B），適配高振動、多塵、高低溫惡劣環境。
保護與功能：擁有連續短路、120~180% 額定功率過負載、二極管鉗位過電壓、輸入欠壓鎖定（啟動 40Vdc / 關斷 38Vdc）多重保護，故障移除后可自動恢復；支持遙控開 / 關（開啟：R.C.~-Vin >3.5~160Vdc / 開路；關斷：R.C.~-Vin <1.2Vdc / 短路）；封閉型設計，自然風冷冷卻。
二、型號選型參數

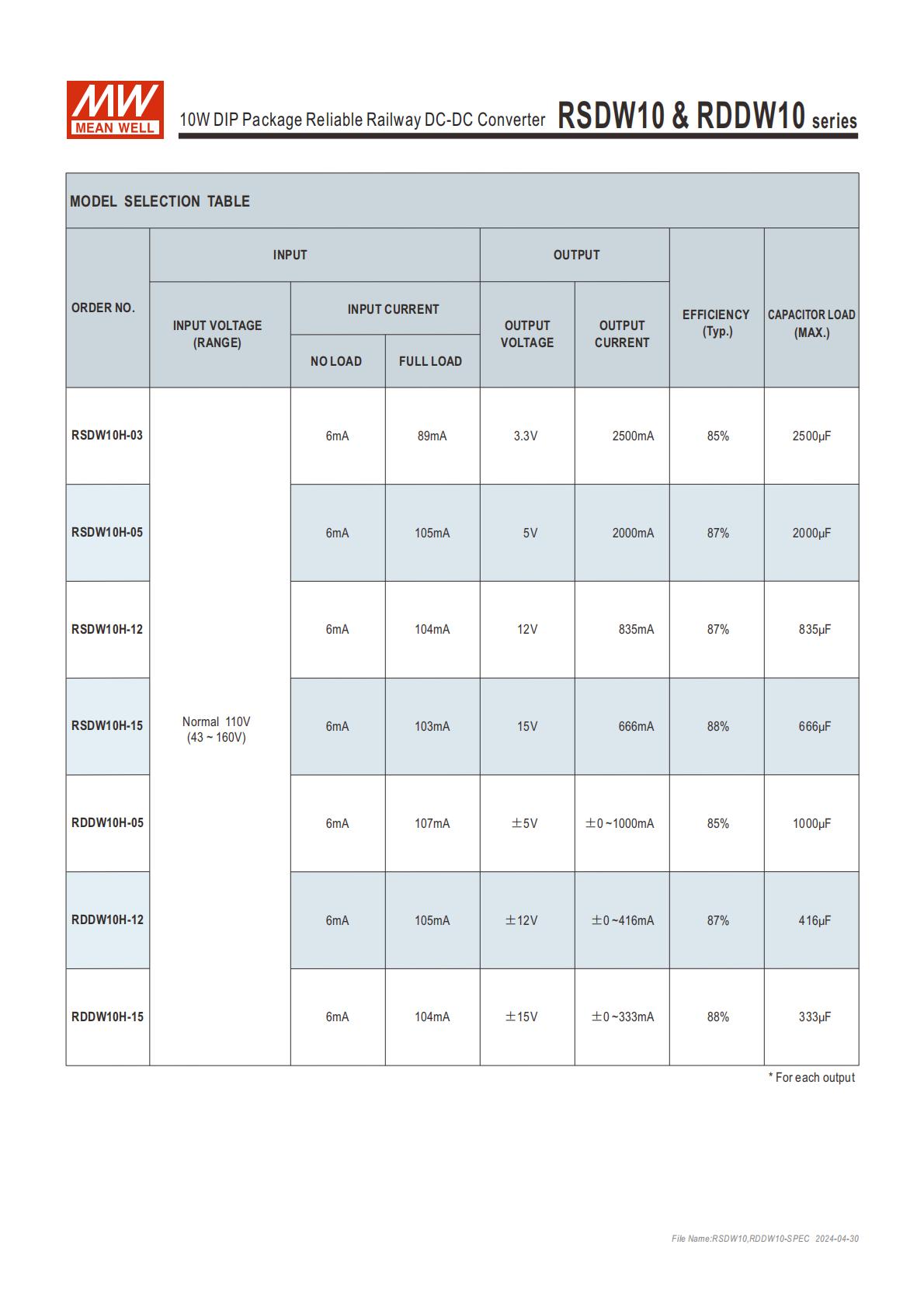

該系列分單組輸出 RSDW10H、雙組輸出 RDDW10H兩大系列，輸入均為標準 110Vdc（43~160Vdc），核心選型參數如下表：
| 機型型號 | 輸出電壓 | 最大輸出電流 | 空載輸入電流 | 滿載輸入電流 | 電容負載 | 典型效率 |
|---|---|---|---|---|---|---|
| RSDW10H-03 | 3.3V | 2500mA | 6mA | 89mA | 2500μF | 85% |
| RSDW10H-05 | 5V | 2000mA | 6mA | 105mA | 2000μF | 87% |
| RSDW10H-12 | 12V | 835mA | 6mA | 104mA | 835μF | 87% |
| RSDW10H-15 | 15V | 666mA | 6mA | 103mA | 666μF | 88% |
| RDDW10H-05 | ±5V | ±1000mA | 6mA | 107mA | 1000μF | 85% |
| RDDW10H-12 | ±12V | ±416mA | 6mA | 105mA | 416μF | 87% |
| RDDW10H-15 | ±15V | ±333mA | 6mA | 104mA | 333μF | 88% |
| 注：雙組輸出為每路輸出參數 |

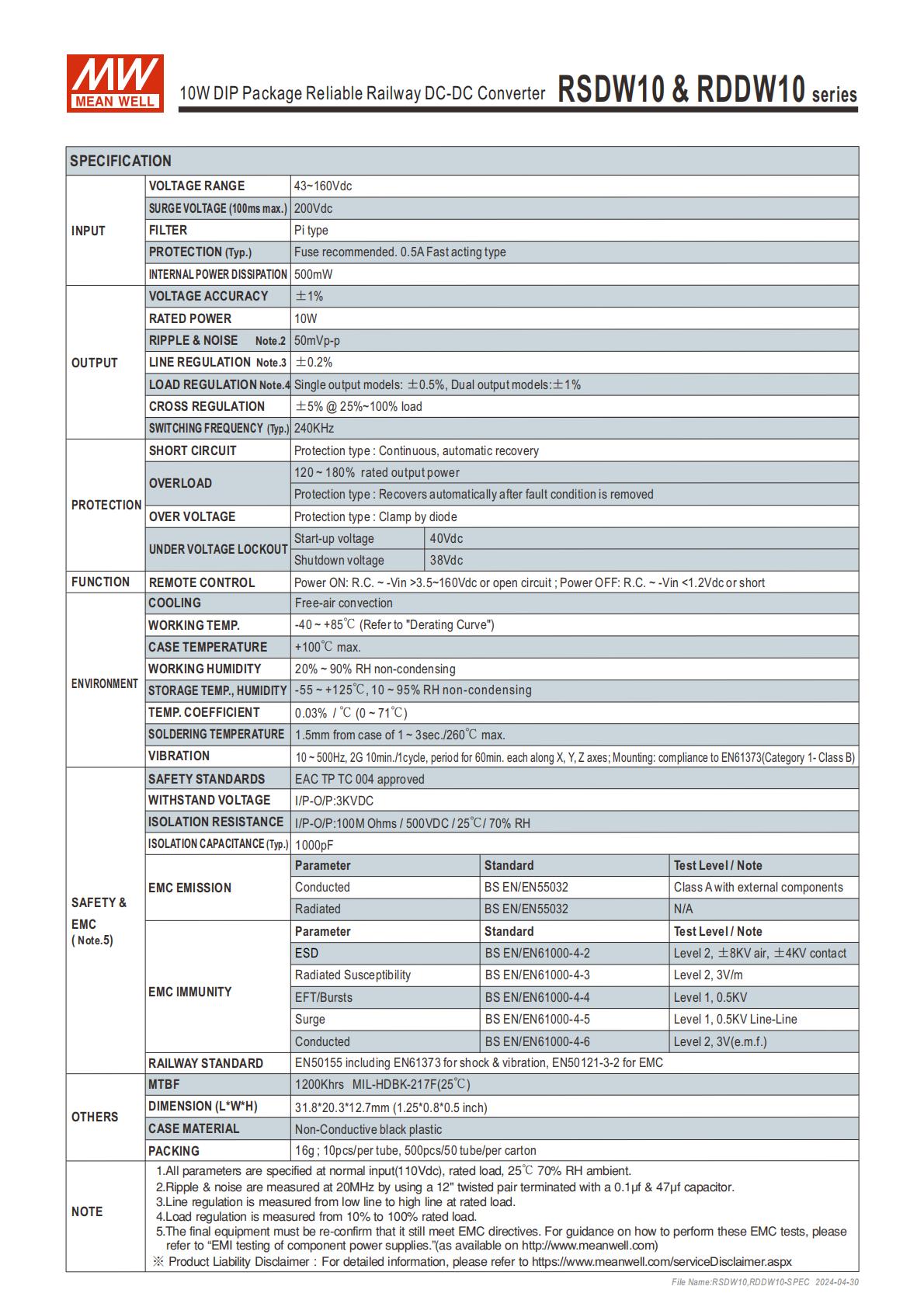

三、關鍵電氣規格
輸入配套：Pi 型濾波設計，推薦搭配0.5A 快熔型保險絲；內部功耗 500mW±1%。
輸出精度：電壓精度 ±1%，紋波與噪聲 50mVp-p；線性調整率 ±0.2%（額定負載下低至高電壓），開關工作頻率最小240KHz。
溫度系數：0.03% /°C（0~71℃）。
EMC 指標：發射端符合 BS EN/EN55032 Class A（需外接組件）；抗擾度含 ESD（±8KV 空氣 /±4KV 傳導）、輻射抗擾（3V/m）等，均符合對應 EN 標準。
四、物理與工藝規格
尺寸與材質：產品尺寸31.820.312.7mm（1.250.80.5inch），機殼為絕緣黑色塑膠；引腳誤差 0.5±0.05mm（0.02"±0.002"），整體尺寸誤差 ±0.5mm/±0.25mm 分級。
焊接要求：距離機殼 1.5mm 處焊接，溫度最大 260℃，持續 1~3 秒。
引腳定義：單 / 雙組輸出系列引腳功能對應，核心含 Remote ON/OFF、±Vin、±Vout、Common 等引腳，部分引腳為 N.C.（空腳）。
可靠性：MTBF（平均無故障時間）達1200Khrs，參考 MIL-HDBK-217F（25℃）標準。
五、配套與包裝
EMC 建議電路：為滿足 BS EN/EN55032 Class A 發射要求，所有機型需外接1812 封裝陶瓷電容 C1/C2（10uF/50V）。
包裝規格：標準套管包裝，10 顆 / 管，500 顆 / 50 管 / 箱；單產品重 16g，外箱尺寸 L390.9x W284.8xH175.7mm。
安裝資料：安裝手冊可查閱明緯官網http://www.meanwell.com/manual.html。
六、應用場景
核心適配鐵路交通系統（巴士、有軌電車、地鐵），同時可應用于電信 / 數據通信系統、無線網絡、工業控制設備、儀器 / 分析儀，以及高振動、多塵、異常低溫 / 高溫的各類惡劣工業環境。
