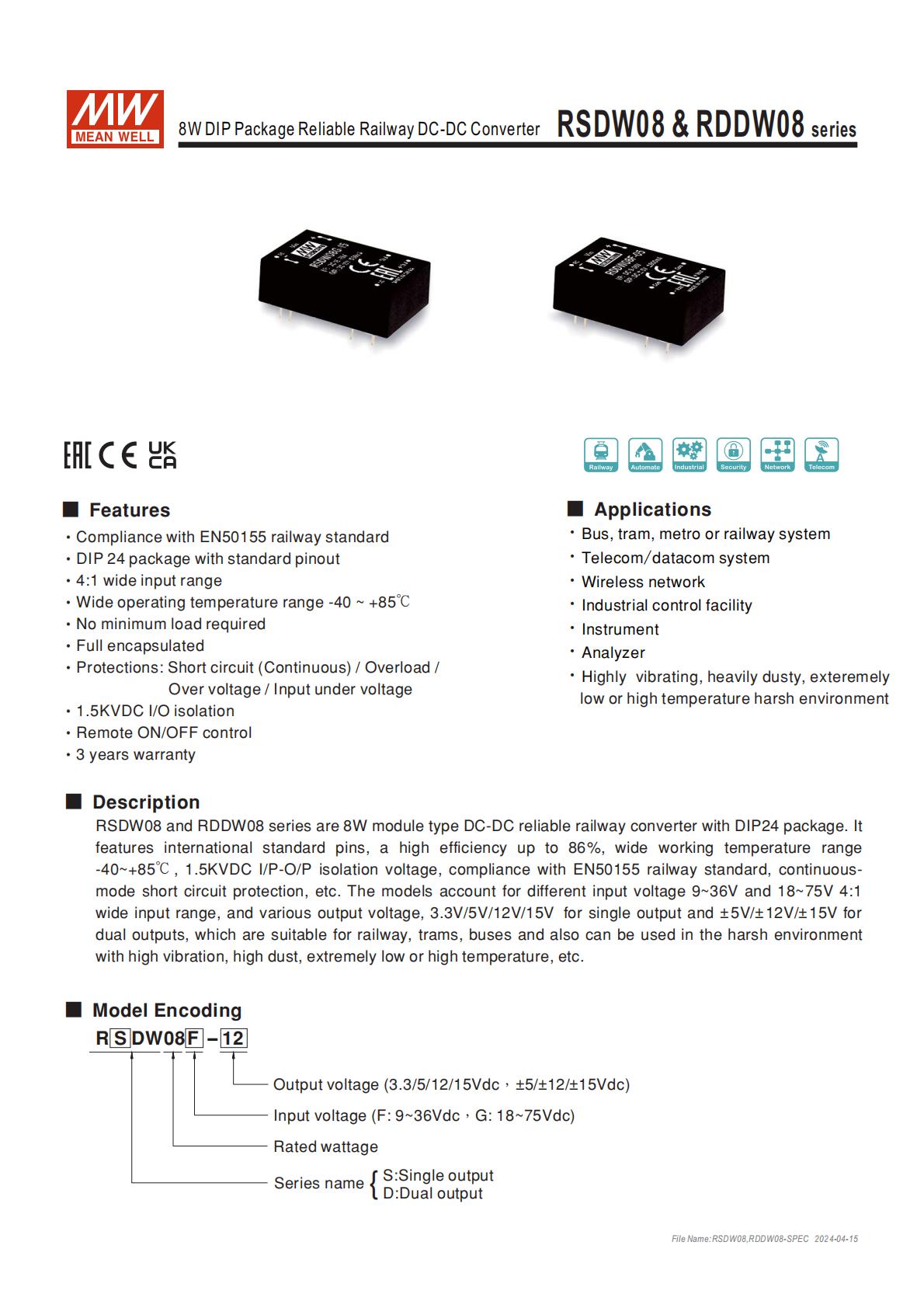

明緯 RSDW08&RDDW08 系列是 8W DIP24 封裝的 DC-DC 轉換器，核心特性為4:1 寬輸入范圍、-40~+85℃寬工作溫度、1.5KVDC 輸入輸出隔離且符合EN50155 鐵路標準，具備短路 / 過負載等多重保護、無需最小負載、支持遙控開 / 關，提供 9~36V/18~75V 兩種輸入規格，3.3V/5V 等單組及 ±5V/±12V 等雙組輸出類型，效率最高達86%，MTBF 單組 1500Khrs、雙組 1300Khrs，適配鐵路、工業控制等惡劣環境，享有3 年保固。
產品定位：明緯推出的 8W DIP 封裝模塊型 DC-DC 轉換器，分為RSDW08（單組輸出）和RDDW08（雙組輸出）兩大系列，采用DIP24 工業標準引腳，為封閉型設計。
核心認證與保固：符合EN50155 鐵路標準，同時滿足 EN61373（沖擊與振動）、EN50121-3-2（EMC）等規范；享有3 年保固，為全球交易品項。
核心優勢：無需最小負載、支持遙控開 / 關，適配高振動、多塵、異常低溫 / 高溫的惡劣環境，是工業及鐵路場景的高可靠性選擇。
二、核心電氣與環境特性
寬溫寬輸入：工作溫度范圍 **-40 ~ +85℃，機殼最高耐受溫度+100℃；具備4:1 寬輸入范圍 **，分兩大規格：F 型（標準 24V，9~36V）、G 型（標準 48V，18~75V）。
隔離與效率：1.5KVDC 輸入 / 輸出隔離，轉換效率最高達86%（G 型系列），F(xiàn) 型系列效率 80%-85%。
多重保護：集成連續短路保護、過負載保護、過電壓保護、輸入欠壓鎖定保護；欠壓鎖定啟動電壓：24Vin 為8.8Vdc，48Vin 為17Vdc。

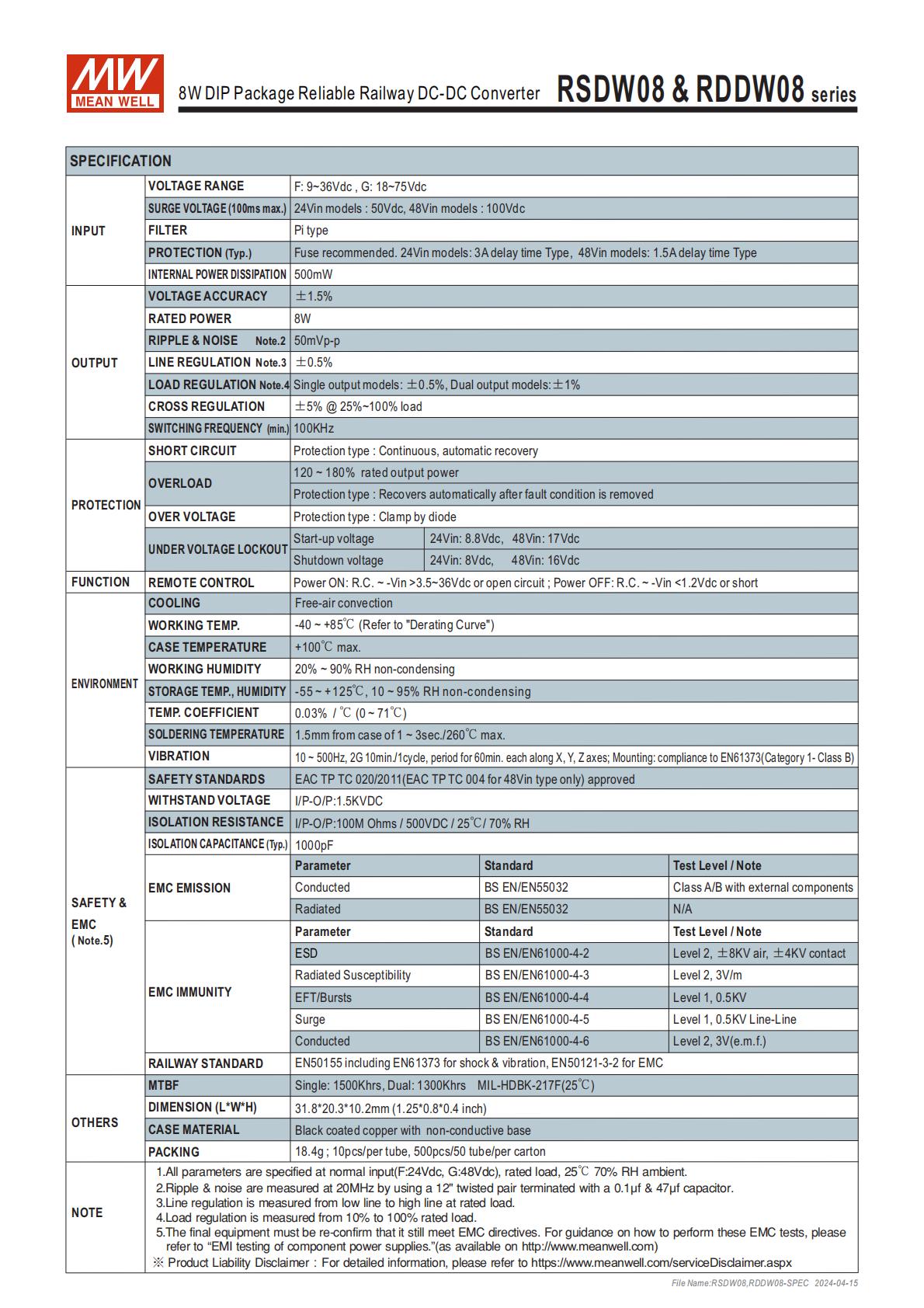

關鍵電氣參數
開關工作頻率：最小100KHz；
負載調整率：?jiǎn)谓M輸出 ±0.5%，雙組輸出 ±1%；
紋波與噪聲：±0.5%（20MHz 帶寬下測量）；
絕緣特性：可耐受 ±8KV 空氣、±4KV 傳導浪涌；
MTBF（25℃，MIL-HDBK-217F）：?jiǎn)谓M輸出1500Khrs，雙組輸出1300Khrs。
三、輸入輸出詳細規格（核心參數表）
| 系列 | 子型號 | 輸入電壓范圍 | 空載輸入電流 | 滿載輸入電流 | 輸出電壓 | 輸出電流 | 典型效率 | 最大電容負載 |
|---|---|---|---|---|---|---|---|---|
| RSDW08F（單組 24V 輸入） | RSDW08F-03 | 9~36V | 10mA | 344mA | 3.3V | 2000mA | 80% | 2000uF |
| RSDW08F-05 | 9~36V | 10mA | 406mA | 5V | 1600mA | 82% | 1600uF | |
| RSDW08F-12 | 9~36V | 10mA | 392mA | 12V | 666mA | 85% | 666uF | |
| RSDW08F-15 | 9~36V | 10mA | 390mA | 15V | 530mA | 85% | 530uF | |
| RDDW08F（雙組 24V 輸入） | RDDW08F-05 | 9~36V | 10mA | 406mA | ±5V | 0~800mA / 路 | 82% | 800uF / 路 |
| RDDW08F-12 | 9~36V | 10mA | 392mA | ±12V | 0~333mA / 路 | 85% | 333uF / 路 | |
| RDDW08F-15 | 9~36V | 15mA | 390mA | ±15V | 0~265mA / 路 | 85% | 265uF / 路 | |
| RSDW08G（單組 48V 輸入） | RSDW08G-03 | 18~75V | 5mA | 172mA | 3.3V | 2000mA | 80% | 2000uF |
| RSDW08G-05 | 18~75V | 5mA | 201mA | 5V | 1600mA | 83% | 1600uF | |
| RSDW08G-12 | 18~75V | 5mA | 194mA | 12V | 666mA | 86% | 666uF | |
| RSDW08G-15 | 18~75V | 5mA | 193mA | 15V | 530mA | 86% | 530uF | |
| RDDW08G（雙組 48V 輸入） | RDDW08G-05 | 18~75V | 5mA | 201mA | ±5V | 0~800mA / 路 | 83% | 800uF / 路 |
| RDDW08G-12 | 18~75V | 10mA | 194mA | ±12V | 0~333mA / 路 | 86% | 333uF / 路 | |
| RDDW08G-15 | 18~75V | 6mA | 193mA | ±15V | 0~265mA / 路 | 86% | 265uF / 路 |
四、物理與引腳定義
尺寸與重量：所有尺寸單位為 mm，誤差遵循 x.x±0.5mm、x.xx±0.25mm；引腳誤差0.5±0.05mm；單顆產品重量18.4g。
核心引腳定義（DIP24）| 引腳編號 | RSDW08（單組輸出） | RDDW08（雙組輸出） ||----------|--------------------|--------------------|| 1 | Remote ON/OFF | Remote ON/OFF || 2、3 | -Vin | -Vin || 9 | N.P. | Common || 11 | N.C. | -Vout || 14 | +Vout | +Vout || 16 | -Vout | Common || 22、23 | +Vin | +Vin |
五、EMC 要求與配套電路
為滿足BS EN/EN55032 Class A/B電磁兼容發射要求，需外接外部組件，所有電容均為1812 封裝陶瓷電容。
組件規格分兩類：F 型系列外接 10uF/50V 電容 + 3.3uH 電感（Class B），G 型系列外接 4.7uF/100V 電容 + 2.7uH 電感（Class B）；Class A 部分規格可直接短接電感。
六、包裝與安裝
包裝規格：標準套管包裝，10 顆 / 管，500 顆 / 50 管 / 箱；外箱尺寸 L390.9×W284.8×H175.7mm。
安裝要求：自然風冷工況下需參考產品負載減額曲線；安裝規范符合 EN61373（類別 1）；詳細安裝手冊可查閱明緯官網：http://www.meanwell.com/manual.html。
七、應用場景
鐵路交通：巴士、有軌電車、地鐵及各類鐵路系統；
通信領域：電信 / 數據通信系統、無線網絡；
工業工控：工業控制設備、各類儀器、分析儀；
特殊環境：高振動、多塵、異常低溫 / 高溫的惡劣工作環境。
關鍵問題
問題 1（產品選型維度）：RSDW08 和 RDDW08 系列的輸入輸出分哪些規格，核心選型區分點是什么？
答案：輸入分F 型（9~36V，標準 24V）和G 型（18~75V，標準 48V）兩大規格；輸出分RSDW08 單組輸出（3.3V/5V/12V/15V）和RDDW08 雙組輸出（±5V/±12V/±15V）；核心選型區分點為輸入電壓范圍、輸出類型（單 / 雙組）及輸出電壓 / 電流，同時需匹配應用場景的電容負載要求（雙組輸出為每路負載規格）。
問題 2（工程應用維度）：該系列轉換器在電磁兼容和環境適應上有哪些關鍵要求，工程應用中需注意什么？
答案：電磁兼容上，需外接1812 封裝陶瓷電容和對應電感（F 型 3.3uH、G 型 2.7uH）才能滿足 BS EN/EN55032 Class B 要求，Class A 可短接部分電感；環境適應上，工作溫度為 - 40~+85℃，機殼最高 100℃，自然風冷時必須參考負載減額曲線，且安裝需符合 EN61373 振動沖擊規范；另外，欠壓鎖定有啟動電壓要求（24Vin=8.8Vdc、48Vin=17Vdc），需匹配前端供電電路。
問題 3（可靠性與性能維度）：該系列轉換器的可靠性和核心性能指標有哪些，適配惡劣環境的核心設計是什么？
答案：可靠性指標：MTBF 單組 1500Khrs、雙組 1300Khrs，3 年保固，具備連續短路 / 過負載 / 過電壓 / 輸入欠壓多重保護；核心性能指標：4:1 寬輸入、1.5KVDC 隔離、效率最高 86%，負載調整率單組 ±0.5%、雙組 ±1%；適配惡劣環境的核心設計：DIP24 封閉型封裝、-40~+85℃寬溫設計、符合 EN61373 耐振動沖擊標準，且無需最小負載，支持高振動、多塵的鐵路 / 工業場景。
